Conexión del botón de pánico cableado «ASTRA»-322 al Security Hub
Fig. 1 |

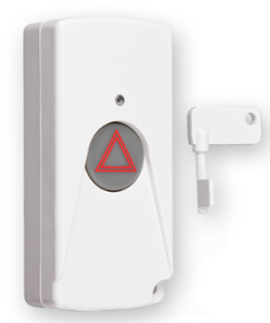

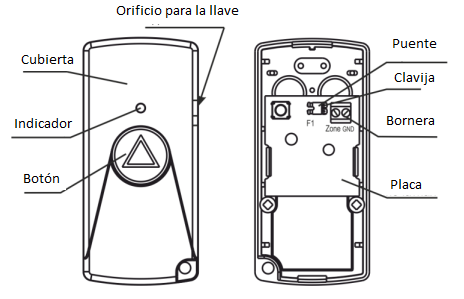

1 Detalle interno
Fig. 2 |
2 Instalación
Fig. 3 |
Instale el puente en la placa del botón :
-en dos pines de la clavija para el rango de tensión de alimentación de 9 a 16 V;
-en un pin de la clavija para el rango de tensión de alimentación de16 a 27 V
3 Diagrama de conexión
Fig. 4 |

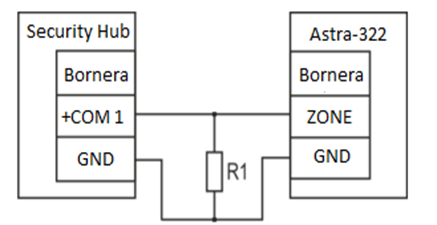

Fije los cables del botón de pánico a los bornes del Security Hub de acuerdo con el diagrama (Fig.4).
¡ATENCIÓN! La tensión de alimentación en el bucle con la resistencia R1 (3.9 kОhм) instalada no debe ser inferior a 9 V para el primer rango de tensión de alimentación y no menos de 16 V para el segundo rango de tensión de alimentación
4 Registro de la Zona en la aplicación movil de Android / iOS

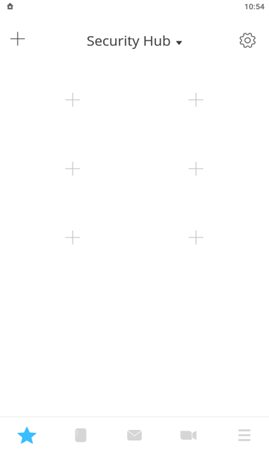

Ingrese a "Dispositivos" |

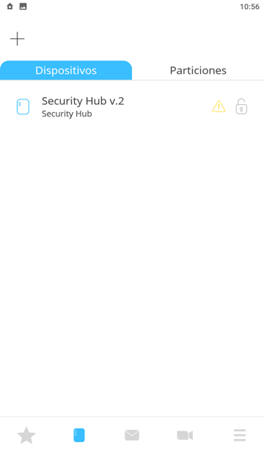

Presione en "+" |

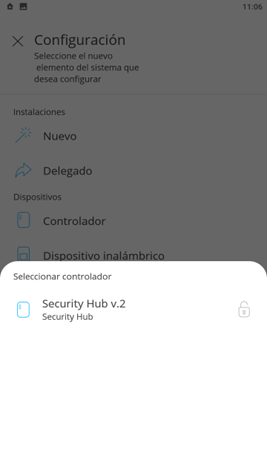

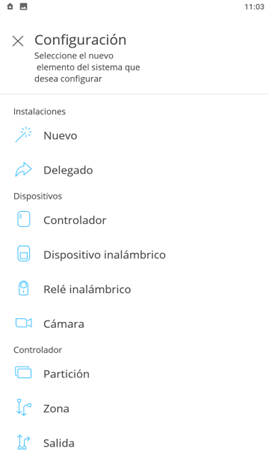

Presione en "Zona" |

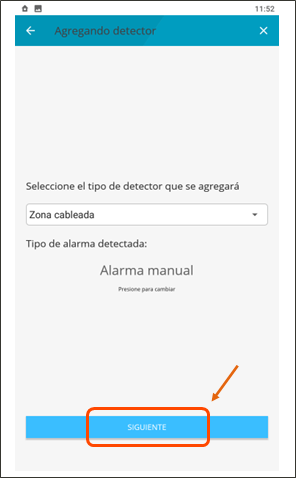

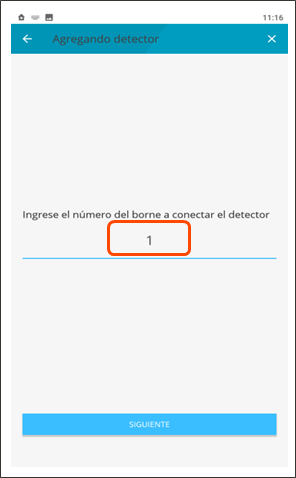

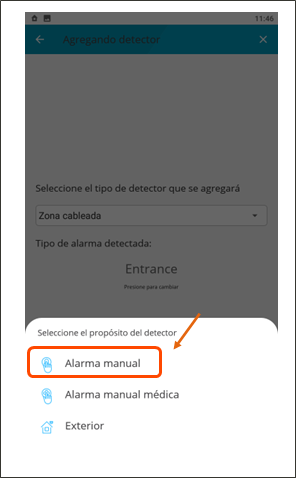

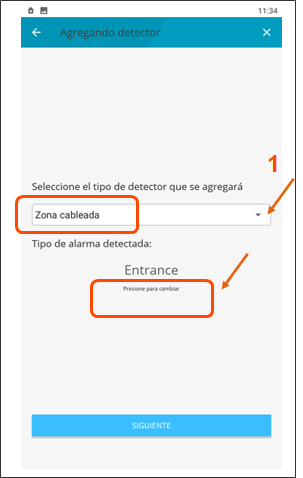

Fig. 5 | Fig. 6 | Fig. 7 |

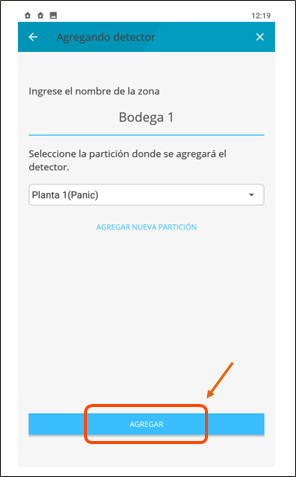

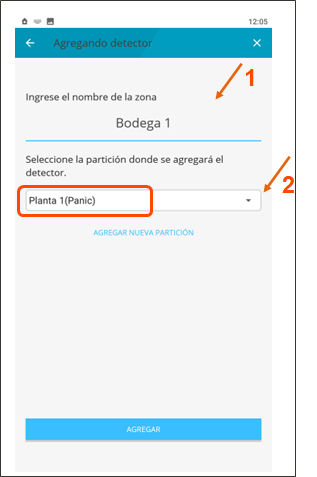

Presione “Agregar" |

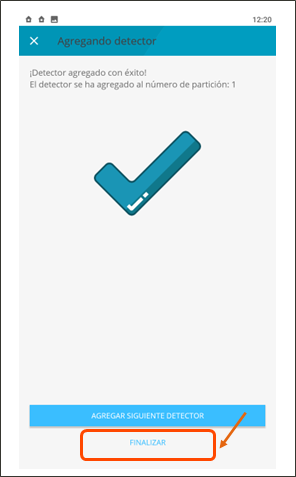

Detector (bóton de pánico) registrado con exito, presione “Finalizar" |
|
Fig. 14 | Fig. 15 |
