Condiciones iniciales
- Controlador alimentado por el adaptador de 5V o por una fuente de alimentación de 12V
- Controlador conectado a la misma red (LAN) que su PC
- Descargar software de ingenieria Localconfig en el siguiente link https://es.teko.biz/support/Software/
Instrucciónes para la programación:

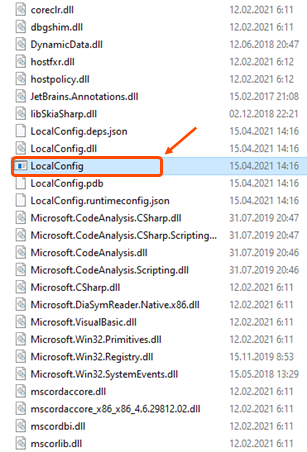

1. Ejecute el archivo LocalConfig.exe
| Fig. 1 |

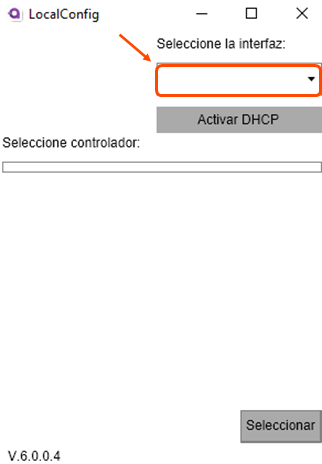

2. Seleccione la interfaz de red (dirección IP de la PC en la red local)
| Fig. 2 |

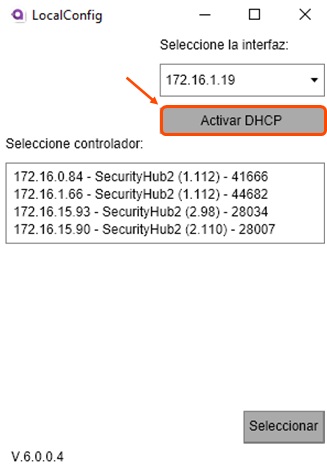

3. Si la red local no tiene distribución DHCP de direcciones, debe habilitar la distribución DHCP en el propio programa LocalConfig
| Fig. 3 |

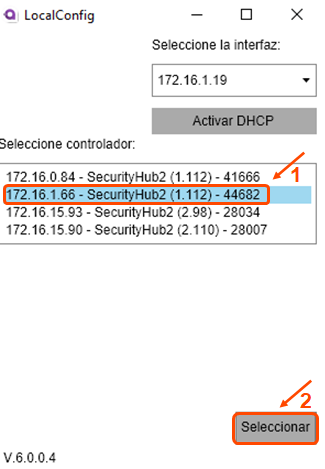

4. Seleccione el controlador y presione “Seleccionar”. El programa muestra la dirección IP del controlador y su número de serie
| Fig. 4 |

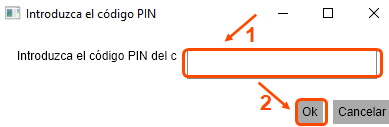

5. Ingrese el código PIN del controlador (el valor predeterminado de fábrica" es 5555) y presione “Ok”
| Fig. 5 |
6. Cuando ingrese el código PIN correcto, se mostrará una inscripción que indica que el controlador entra en modo de prueba (Fig. 6).
| Fig. 6 |

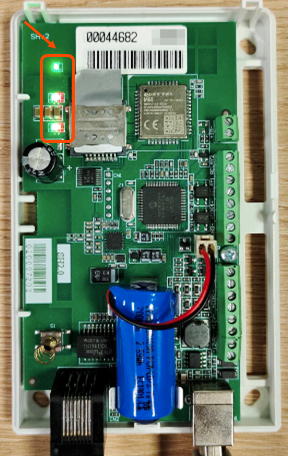

7. En este momento, se encenderán todos los LED del controlador (Fig. 7) .
| Fig. 7 |

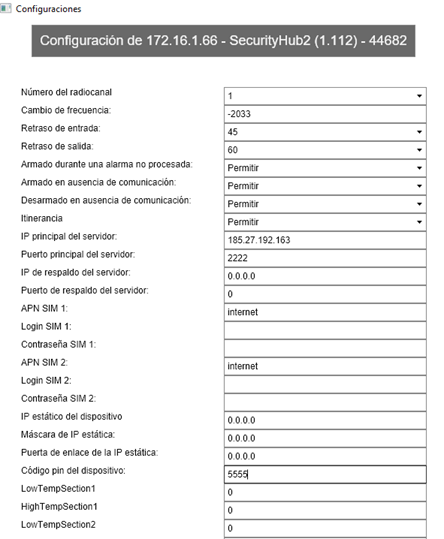

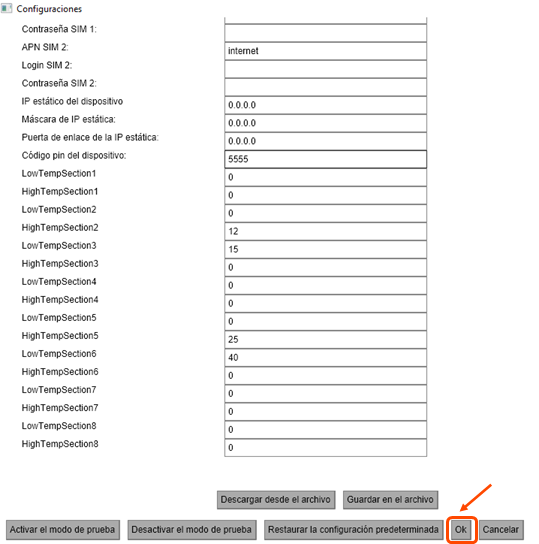

8. Y posteriormente se mostrará la ventana “Configuraciones” (Fig. 8). Establezca la configuración requerida y haga clic en el botón "Aceptar".
| Fig. 8 |

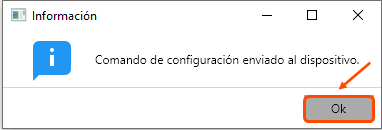

9. En la ventana “Información” presione el botón "Aceptar".
| Fig. 9 |
Descripción de los campos disponibles para configurar:
Número del radiocanal: la frecuencia en la que operará el controlador, será “Frecuencia 1” por defecto, el tipo de frecuencia: es una frecuencia específica. En este caso, la "frecuencia 1" es 433,42 MHz, la "frecuencia 3" es 434,42 MHz. La selección de frecuencia puede ser necesaria para la compatibilidad con dispositivos de radio o para el funcionamiento de radiofrecuencia con la menor interferencia.
Cambio de frecuencia: es un parámetro del módulo de radio (no se recomienda cambiarlo innecesariamente).
Retraso de entrada/salida: la capacidad de establecer un tiempo de retraso fijo para armar/desarmar (el valor estándar es 45 segundos para entrada y 60 segundos para salida).
Armado durante una alarma no procesada: la capacidad de prohibir el armado / desarmado de un objeto si el operador de la estación de monitoreo (Astra AMS) no ha procesado el evento de alarma (el valor predeterminado es Permitido).
Armado/desarmado en ausencia de comunicación: la capacidad de prohibir el armado/desarmado de una instalación si el dispositivo no está conectado a través de los canales LAN y GSM (Es permitido el valor predeterminado).
Itinerancia: la capacidad de operar el canal GSM fuera de su red celular (Es permitido el valor predeterminado).
IP principal del servidor: la dirección IP principal del servidor Security Hub (servidor público 185.27.192.163) El servidor público se encuentra en Kazán y es gratuito para el registro de usuarios. Si necesita trabajar con un servidor diferente, reemplace esta dirección IP con la dirección IP estática del otro servidor.
Puerto principal del servidor: el puerto principal del servidor de Security Hub (el predeterminado es 2222).
IP de respaldo del servidor, puerto de respaldo del servidor: la capacidad de establecer una dirección IP de respaldo y un puerto para trabajar con el servidor.
APN SIM 1/2: identificador según el operador celular seleccionado. A menudo se instala automáticamente. El valor predeterminado es Internet.
Login, contraseña SIM 1/2: se ingresa si es necesario, el valor predeterminado es el casillero vacío.
Para habilitar la transmisión de datos cuando trabaja con algunos operadores de telefonía celular, debe ingresar la configuración de APN. Ejemplo de configuración para la red Beeline:
- APN (nombre): internet.beeline.ru
- Iniciar sesión (nombre de usuario): beeline
- Contraseña: beeline
IP estática del dispositivo: el parámetro se establece si desea configurar una dirección IP permanente para el Security Hub en su red local. El valor predeterminado es 0.0.0.0. En este caso, la dirección del Security Hub se configura automáticamente (siempre que el DHCP del enrutador esté habilitado).
Máscara y puerto de IP estática: se ingresa si es necesario. El valor predeterminado es 0.0.0.0
Código pin del dispositivo: código para acceder a la configuración interna del Security Hub a través de LocalConfig. El valor predeterminado es 5555.
Temperatura mínima/máxima de la partición X: ajuste de temperatura para las particiones de Security Hub. Al configurar el valor de la temperatura en grados Celsius (por ejemplo, 50 o -30), recibirá notificaciones de la categoría "Atención" si la temperatura en la sección cae o sube en relación a los umbrales ingresados.(La función también es posible cuando se configura a través de la aplicación móvil).
Ajustes adicionales
En casos inesperados / interrupciones ,se puede desactivar el modo de prueba y cerrar la configuración del programa LocalConfig.
Restaurar la configuración predeterminada: establece todos los ajustes del controlador a sus valores predeterminados ( de fábrica).
Los botones Descargar desde el archivo y Guardar en el archivo le permiten guardar o descargar la configuración guardada como una plantilla.
