Diagrama de conexión:
|

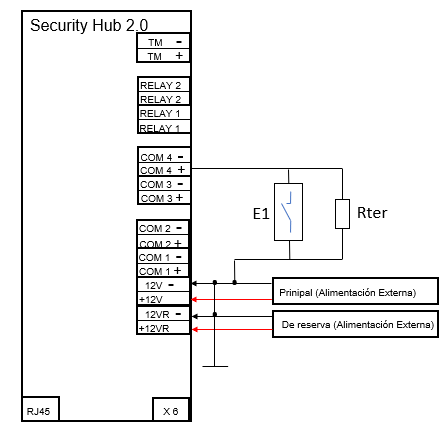

En la incorporación del detector, realizar la fijación de cables conducidos de acuerdo al diagrama expuesto en la Fig. 1. Nota. Para su registro y configuración del escenario en la aplicación Security Hub , siga los pasos en el siguiente apartado de esta documentación.
E1 – Detector de fuga de agua (con contactos normalmente abiertos) Rter - resistencia terminal 3.9 kOhm
|
|
| Fig. 1 |
Registro del Astra 361 en la aplicación movil de Android / iOS:
|

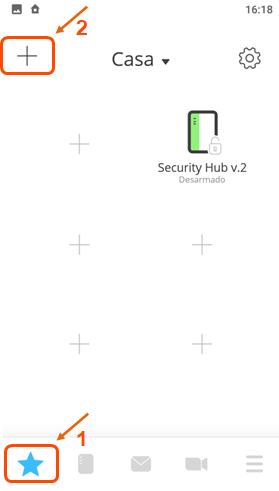

En la pantalla principal, haga clic en "+" |

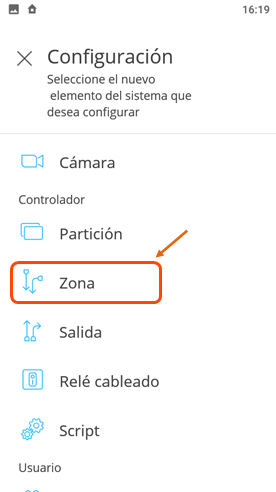

Seleccione “Zona" |

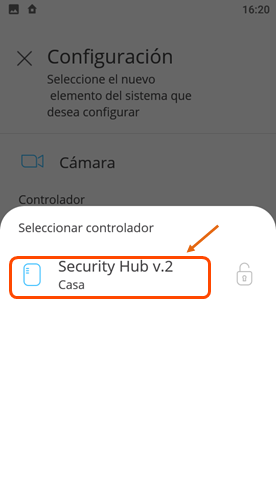

Elige el controlador necesario |
| Fig. 2 | Fig. 3 | Fig. 4 |
|

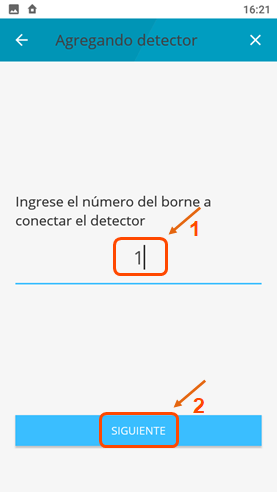

Ingrese el número de borne al cual está conectado el detector y presione “SIGUIENTE" |

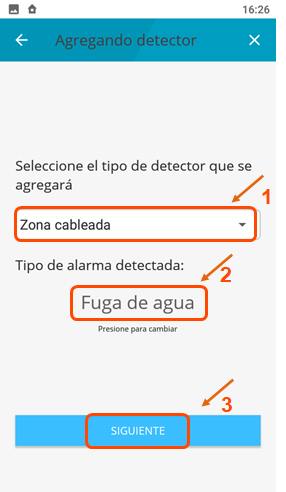

Seleccione el tipo de detector, el tipo de alarma y presione “SIGUIENTE" |

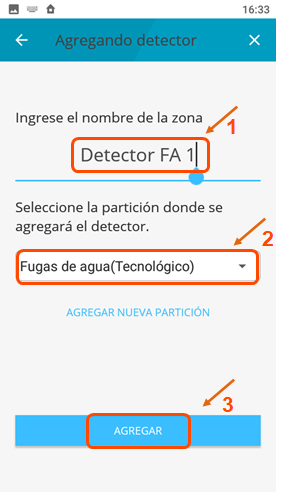

Ingrese un nombre, seleccione la partición y presione “AGREGAR" |
| Fig. 5 | Fig. 6 | Fig. 7 |
|

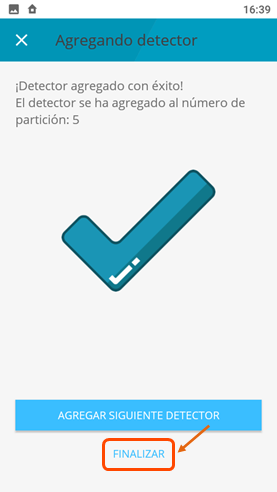

Detector agregado, presione “Finalizar” |

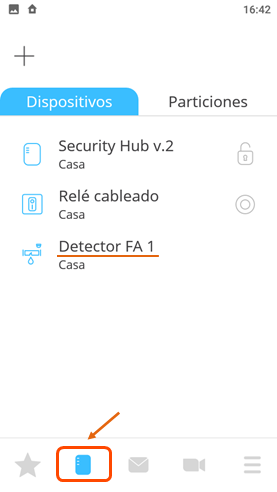

Para la visualización del detector, presione en el ícono “DISPOSITIVOS” |
|
| Fig. 8 | Fig. 9 |
