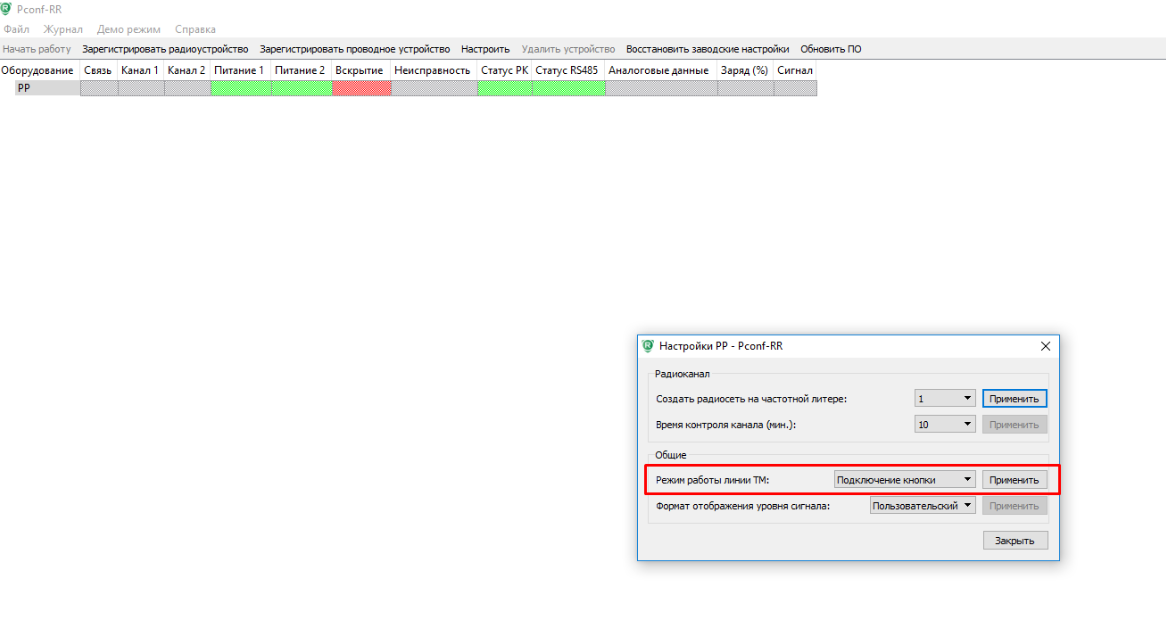

1. В настройках Астра-РИ-М РР, установить «Режим работы выхода ТМ» - Подключение кнопки – «Применить».
Вход для подключения переключателя (кнопки с фиксированными положениями).
Назначение - включение/отключение функции оповещения светозвукового оповещателя Астра-2331.
| рис. 1 |

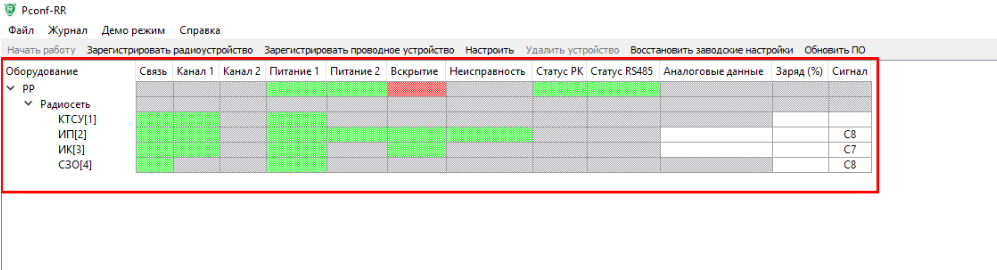

2. Зарегистрировать
-извещатели: Астра-РИ-М РПДК; Астра-421 исп.РК;Астра-5131 исп.Ш
-оповещатель: Астра-2331
| рис. 2 |

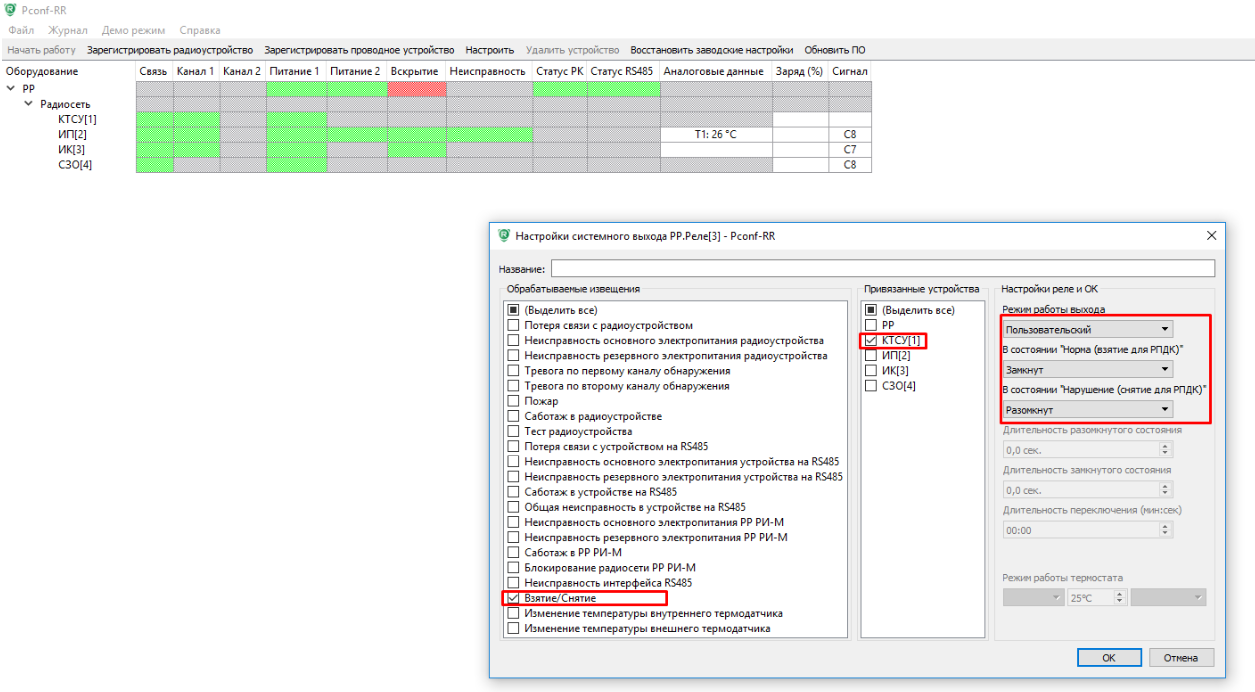

3. Провести настройку системных выходов:
Relay 3:
- Обрабатываемые извещения – «Взятие/Снятие»
- Привязанные устройства – «КТСУ»
- Настройка реле и ОК – «Пользовательский»

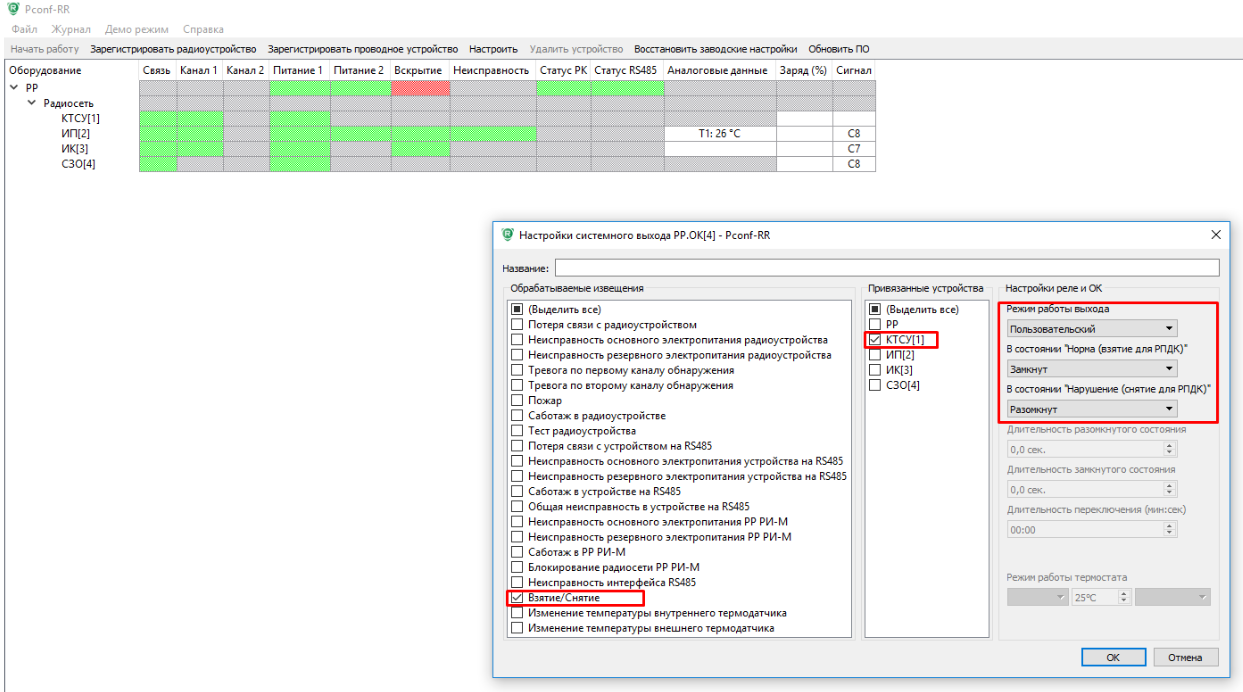

ОК (открытый коллектор):
- Обрабатываемые извещения – «Взятие/Снятие»
- Привязанные устройства – «КТСУ»
- Настройка реле и ОК – «Пользовательский
| рис. 3 |
| рис. 4 |

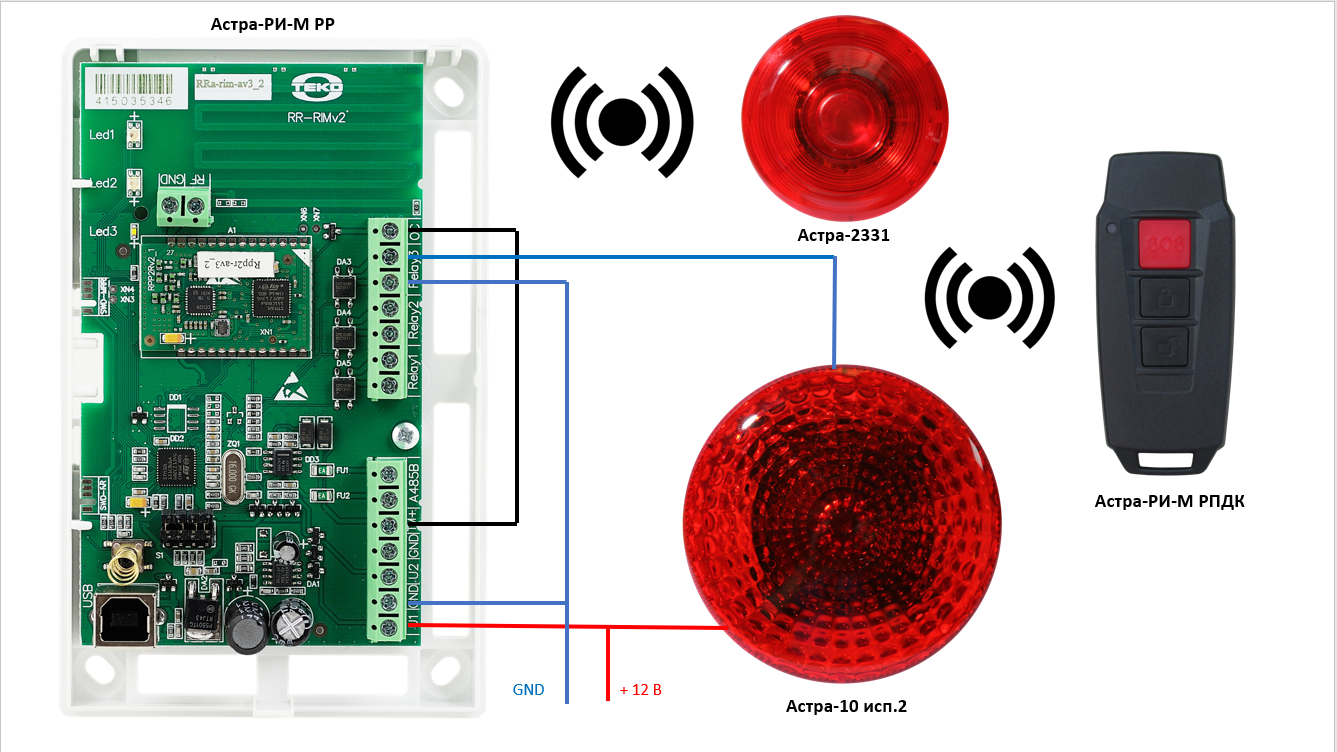

4. Схема подключения системных выходов.
| рис. 5 |
5. Нажать кнопку «Взятие» на Астра-РИ-М РПДК,
Relay 3 – «Замкнуто», Астра-10 исп.2 - «Горит красным» (имитация замкнутой кнопки)
ОК (открытый коллектор) – «Замкнуто»,
«включения» оповещателя Астра-2331.
6. Тревога извещателя (Астра-РИ-М РПДК; Астра-421 исп.РК;Астра-5131 исп.Ш)
Включается Астра-2331 светозвуковое оповещение,
Нажать кнопку «Снятие» на Астра-РИ-М РПДК
Relay 3 – «Разомкнуто», Астра-10 исп.2 - «Не горит красным» (имитация разомкнутой кнопки)
ОК (открытый коллектор) – «Разомкнуто»,
«выключения» оповещателя Астра-2331.
