1 ПОДГОТОВКА РР К РЕГИСТРАЦИИ РАДИОУСТРОЙСТВ
1.1 ПОДКЛЮЧЕНИЕ ПИТАНИЯ ПРИБОРА
Открыть корпус прибора (рис. 1) и подключить резервированный источник питания (рис. 2) с выходным напряжением 12 или 24 Вольт постоянного тока (например, Астра-712/0).

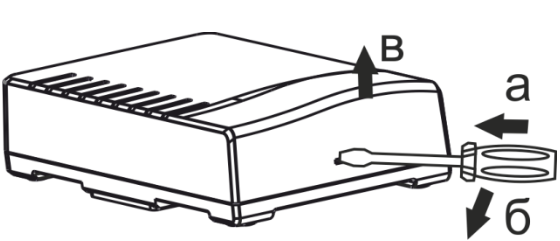

| Рис. 1. Открытие корпуса прибора |

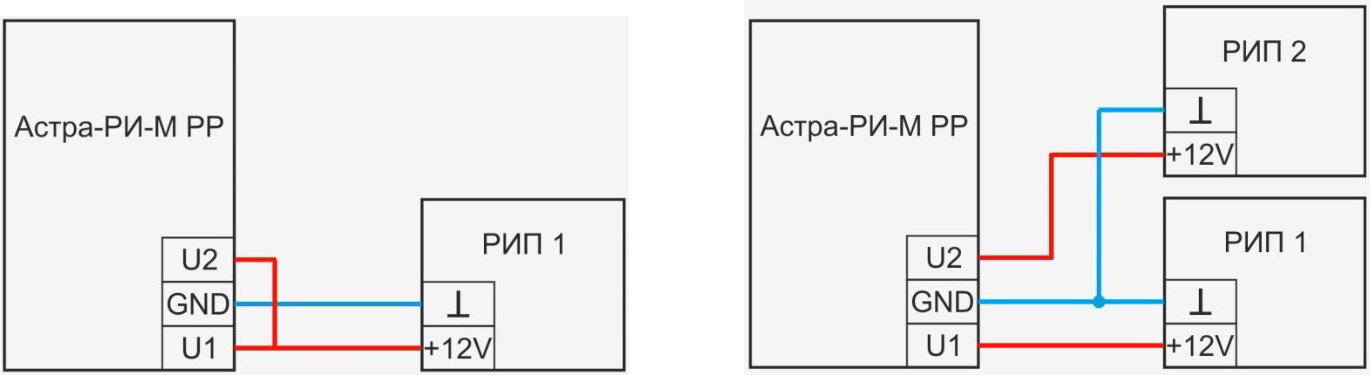

| Рис.2. Схема подключения питания прибора (слева – с одним РИП, справа – с двумя РИП) |
1.2 ОЧИСТКА ПАМЯТИ
В процессе очистки памяти из памяти РР Астра-РИ-М удаляется информация о регистрации всех радиоканальных и проводных устройств.
1. Подать питание на Астра-РИ-М РР.
2. Установить перемычку на вилку F2.
3. Нажать и удерживать кнопку вскрытия, индикаторы Led1 и Led2 включатся жёлтым цветом.
4. После погасания индикаторов Led1 и Led2 отпустить кнопку вскрытия.
5. Снять перемычку F2.
1. Подать питание на Астра-РИ-М РР.
2. Установить перемычку на вилку F1.
3. Нажатием на кнопку вскрытия выбрать необходимый режим работы: индикаторы Led1 и Led2 начнут синхронно мигать зелёным цветом.
Количество групповых вспышек Led1 и Led2 определяет режим работы:
1 вспышка: Автономный радиорасширитель (РР)
2 вспышки: Автономный ретранслятор (РТР).
4. Снять перемычку с вилки F1.
Внимание: Смена частотной литеры на РР, в памяти которого есть ранее зарегистрированные радиоустройства, приведёт к их УДАЛЕНИЮ.
1. Подать питание на Астра-РИ-М РР.
2. Установить перемычку на вилку F3.
3. Нажатием на кнопку вскрытия выбрать необходимую частотную литеру: индикаторы Led1 и Led2 начнут синхронно мигать зелёным цветом.
Количество групповых вспышек Led1 и Led2 определяет номер частотной литеры:
1 вспышка: Литера 1
2 вспышки: Литера 3.
4. Снять перемычку с вилки F3.
2 РЕГИСТРАЦИЯ РАДИОУСТРОЙСТВ В РР
2.1 ПОДГОТОВКА РАДИОУСТРОЙСТВА К РЕГИСТРАЦИИ
Согласно руководству по эксплуатации на регистрируемое устройство необходимо:
1. Установить режим работы режим 2.
2. Установить номер частотной литеры в соответствии с настройками РР, см. «Выбор частотной литеры в РР».
2.2 ПРОЦЕСС РЕГИСТРАЦИИ
1. Подать питание на Астра-РИ-М РР.
2. Установить перемычку на вилку F2.
3. Кратковременно (на 1-2 секунды) нажать на кнопку вскрытия (индикатор Led2 на РР включится непрерывно жёлтым цветом).
4. Согласно руководству по эксплуатации на регистрируемое устройство запустить в нем регистрацию.
5. Индикатор Led2 на РР быстро замигает зелёным цветом – успешная регистрация.
6. Для регистрации следующего радиоустройства повторить пункты 3-6.
7. Снять перемычку с вилки F2.
Неудачная регистрация (индикатор Led2 на РР быстро замигает красным цветом) возможна в нескольких случаях:
1) Истекло время регистрации. На регистрируемом устройстве в течение выделенного времени не запущена процедура.
Способ решения: Повторить регистрацию.
2) Не совпадает режим радиоканала. Регистрируемое устройство работает в Режиме 1 «Старый РК».
Способ решения: Установить Режим 2 «Новый РК» в регистрируемом устройстве.
3) Не совпадает частотная литера. В параметрах РР и на регистрируемом устройстве выставлены различные частотные литеры.
Способ решения: Установить одинаковую частотную литеру на всех устройствах.
3 РЕГИСТРАЦИЯ РАДИОУСТРОЙСТВ ЧЕРЕЗ РЕТРАСЛЯТОР (РТР)
3.1 ПОДГОТОВКА РЕТРАНСЛЯТОРА (РТР) К РЕГИСТР АЦИИ
1. Подключить питание на РТР
2. Очистить память РТР, см. «Очистка памяти»
3. Переключить РР в РТР, см. «Установка режима работы»
3.2 РЕГИСТРАЦИЯ РЕТРАНСЛЯТОРА (РТР) В РР
1. Установить перемычку на вилку F2 на РР.
2. На РР кратковременно (на 1-2 сек) нажать на кнопку вскрытия (индикатор Led2 на РР включится непрерывно жёлтым цветом).
3. На РТР кратковременно (на 1-2 сек) замкнуть перемычку F2 и затем кратковременно (на 1-2 сек) нажать кнопку вскрытия (индикатор Led2 на РТР замигает жёлтым светом с частотой 5 раз/с)
4. Индикатор Led2 на РР быстро замигает зелёным цветом – успешная регистрация.
5. Для регистрации следующего ретранслятора (РТР) повторить пункты 2-4.
6. Снять перемычку с вилки F2.
Неудачная регистрация (индикатор Led2 на РР и РТР быстро замигают красным цветом) возможна в нескольких случаях:
1) Истекло время регистрации. На регистрируемом устройстве в течение выделенного времени не запущена процедура.
Способ решения: Повторить регистрацию.
2) Не совпадают версии прошивок РР и РТР.
Способ решения: Обновить ПО РТР, подробнее см. «Смена ПО»
3.3 РЕГИСТРАЦИЯ РАДИОУСТРОЙСТВ ЧЕРЕЗ РЕТРАНСЛЯТОР (РТР)
1. Установить перемычку на вилку F2 на РТР
2. На РТР кратковременно (на 1-2 секунды) нажать на кнопку вскрытия (индикатор Led2 на РР включится непрерывно жёлтым цветом)
3. Согласно руководству по эксплуатации на регистрируемое устройство запустить в нем регистрацию.
4. Индикатор Led2 на РР и РТР быстро замигают зелёным цветом – успешная регистрация.
Неудачная регистрация (индикатор Led2 на РР быстро замигает красным цветом) возможна в нескольких случаях:
1) Истекло время регистрации. На регистрируемом устройстве в течение выделенного времени не запущена процедура.
Способ решения: Повторить регистрацию.
2) Не совпадает режим радиоканала. Регистрируемое устройство работает в Режиме 1 «Старый РК».
Способ решения: Установить Режим 2 «Новый РК» в регистрируемом устройстве.
3) Не совпадает частотная литера. В параметрах РР и на регистрируемом устройстве выставлены различные частотные литеры.
Способ решения: Установить одинаковую частотную литеру на всех устройствах.
Полную информацию о настройке РИ-М РР (автономный) перемычками можно изучить в руководстве по эксплуатации по ссылке
