Встроенный звуковой сигнализатор предназначен для локального оповещения о состоянии зон, ошибках в системе, неисправностях.
В таблице представлена расшифровка сигналов звукового индикатора.
Действие | Звук | Длительность |
| Пожар | Звучит прерывисто | 1раз/сек (0.5 вкл/05 выкл) |
| Внимание | Звучит прерывисто | 1раз/2сек (0.5 вкл/1.5 выкл) |
| Пуск направления пожарной автоматики | Звучит прерывисто | 2раз/сек (0.25 вкл/0.25 выкл) |
| Задержка до запуска пожарной автоматики | Звучит прерывисто | 1раз/сек (0.125 вкл/0.875 выкл) |
| Тревога или нарушение | Звучит непрерывно | В течение 10 мин |
| Задержка на вход или выход | Звучит прерывисто | 1 раз в секунду (0.125 вкл/0.875 выкл) |
| Неисправность или саботаж или требуется обслуживание | Звучит прерывисто | 1 раз в 4 секунды (0.250 вкл/3.750 выкл) |
Инструкция по настройке встроенного звукового сигнализатора для зон.
Откройте вкладку «Конфигурация» далее вкладка «Выходы» далее вкладка «Добавить новый выход».
| рис. 1 |
Откроется следующее меню:

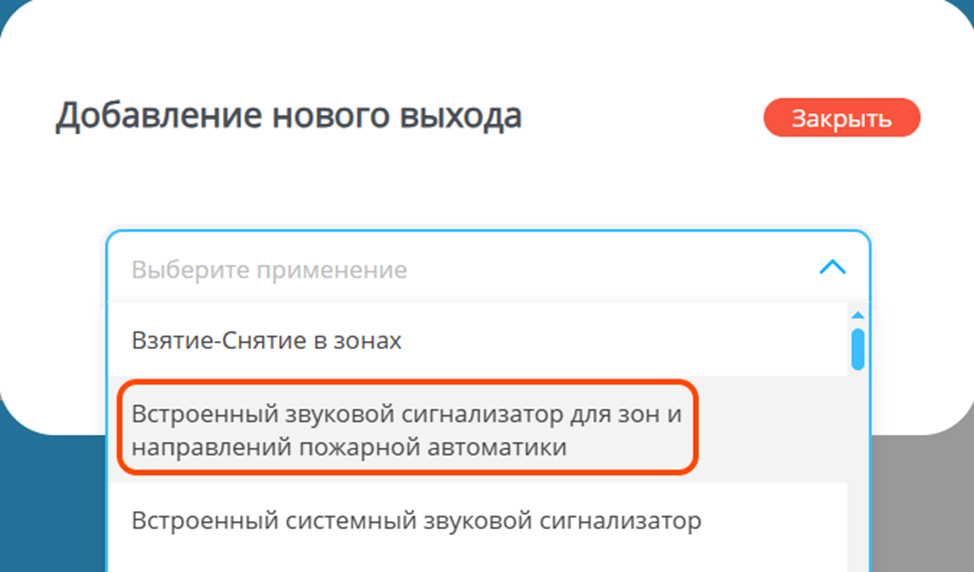

Выберите «Встроенный звуковой сигнализатор для зон и направлений пожарной автоматики».
| рис. 2 |

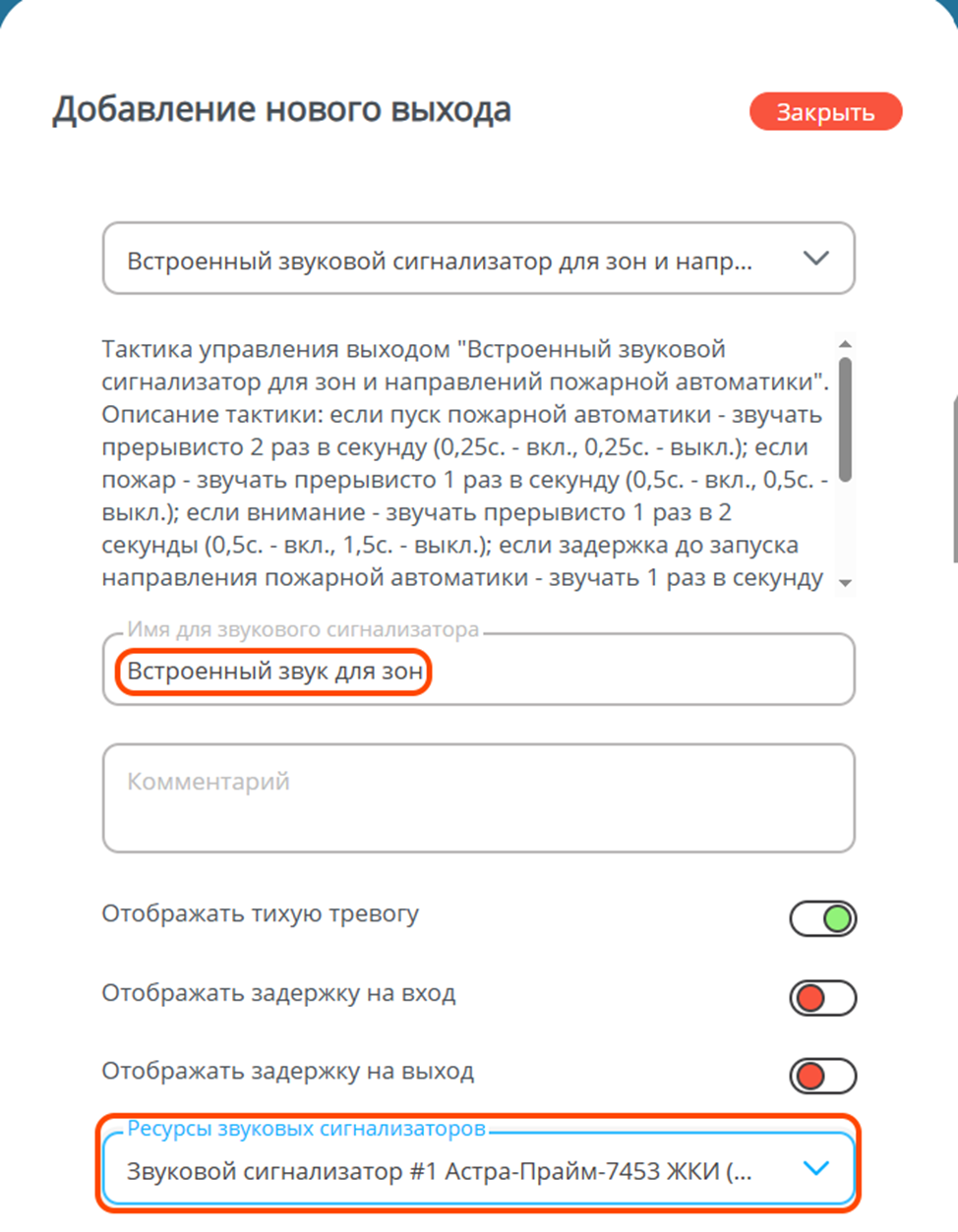

Выберите имя для звукового сигнализатора
Далее выберите «ресурс» звукового сигнализатора. Т.е. устройство на котором будет работать сигнализатор.
| рис. 3 |
Далее выберите зоны и направления пожарной автоматики, с которыми будет работать встроенный звуковой сигнализатор.
Нажмите «Добавить».
| рис. 4 |

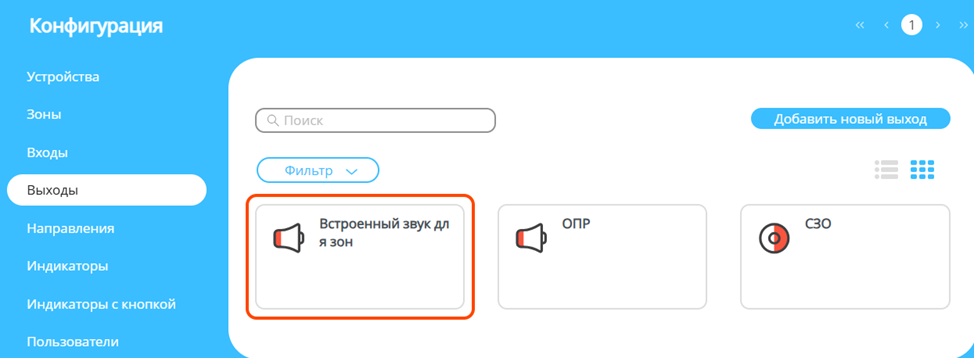

Встроенный звуковой сигнализатор для зон и направлений пожарной автоматики создан.
| рис. 5 |
