Diagrama de conexión
Realizar la conexión de acuerdo al diagrama expuesto en la Fig. 1. La condicion "NC" o "NO“ del relé la define el usuario de acuerdo a las especificaciones técnicas del relé.
| Fig. 1 |
Tomar las medidas de precaución en relacion a las especificaciones / caracteristicas de los dispositivos y de las fuentes de alimentacón disponibles en el lugar.
Registro del relé cableado en la aplicación movil de Android / iOS
|

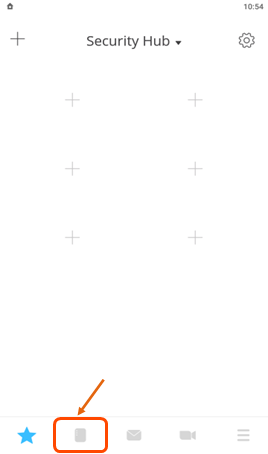

Ingrese a "Dispositivos" |

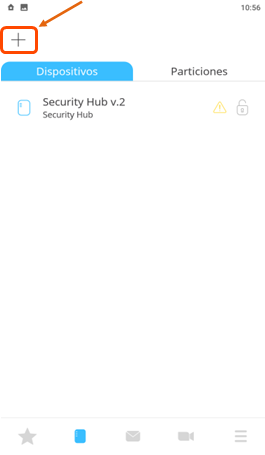

Presione en "+" |

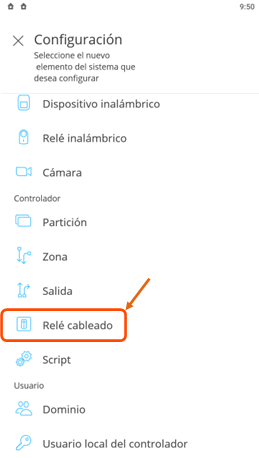

Presione en “Relé Cableado" |
| Fig. 2 | Fig. 3 | Fig. 4 |
|

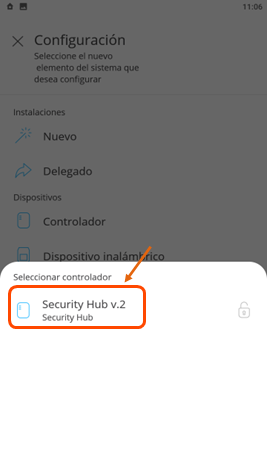

Seleccionar controlador "Security hub" |

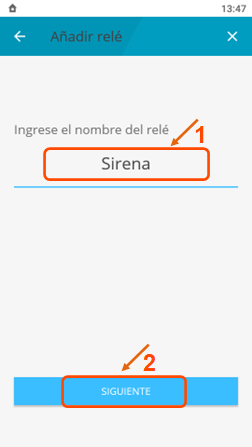

Ingrese un nombre de asignación al relé y presione en "Siguiente“. |

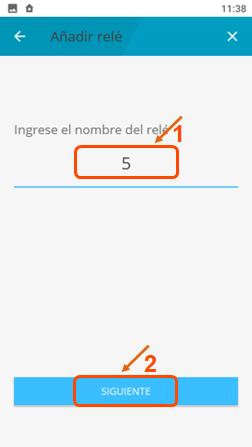

Introduzca el número del borne para conectar el relé, en este caso registramos 5 (RELAY 1,esto en relación al diagrama establecido en la Fig.1) y presione en "Siguiente ". |
| Fig. 5 | Fig. 6 | Fig. 7 |
|

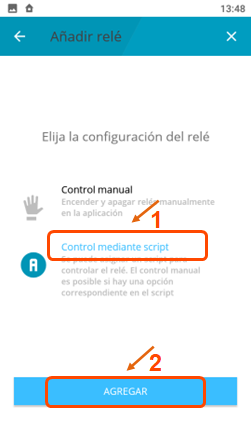

Elija la configuración del relé y presione “Agregar“. A efectos del ejemplo se seleccionó la opción "Control mediante script“ (escenario) |

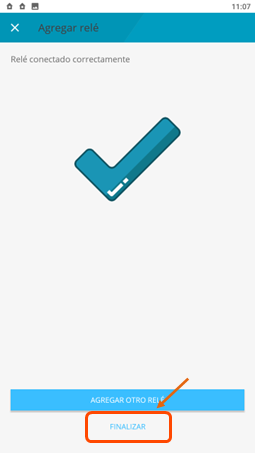

Instalación del relé satisfactoria, presione “Finalizar ". |
|
| Fig. 8 | Fig. 9 |
Configuración escenario (script)
|

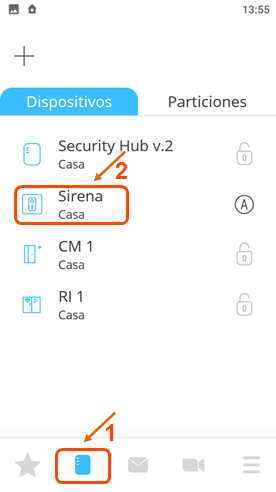

Ingrese a "Dispositivos“, y seleccione el dispositivo |

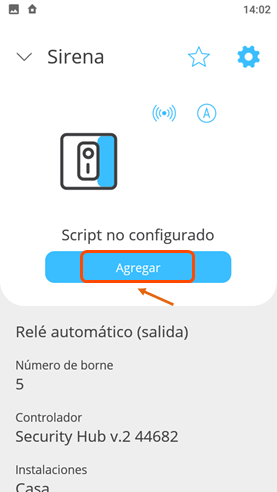

Presione en “Agregar" |

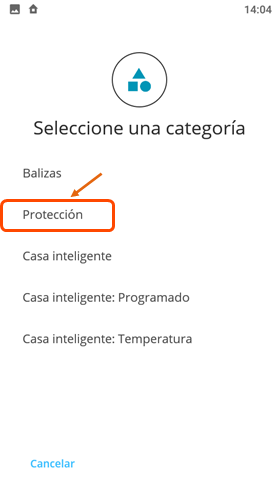

Seleccione “Protección" |
| Fig. 10 | Fig. 11 | Fig. 12 |
|

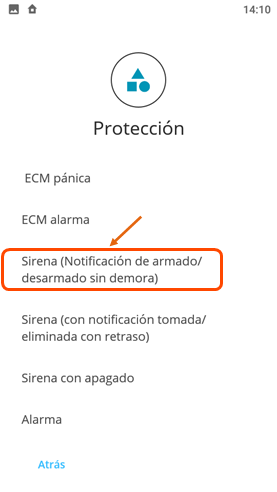

Seleccione el escenario de acuerdo a su necesidad. |

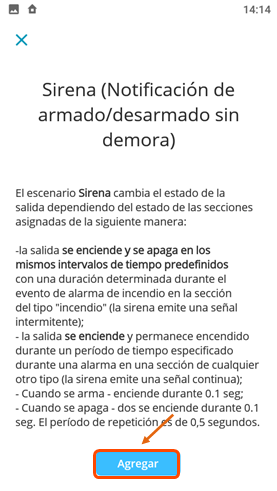

Presione en “Agregar" |
Seleccione el relé y presione en “Siguiente" |
| Fig. 13 | Fig. 14 | Fig. 15 |
|

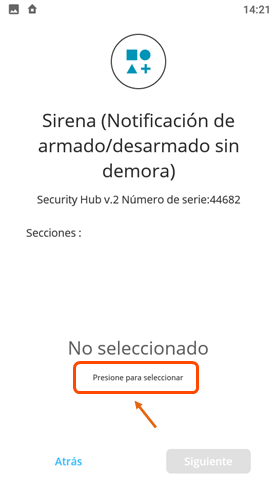

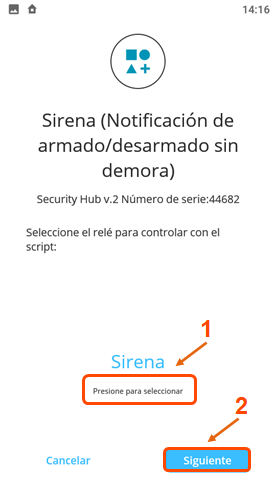

Presione para seleccionar la sección o partición |

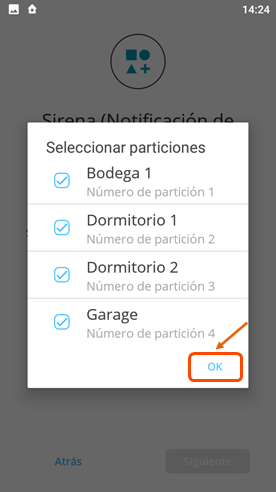

Seleccione la(s) partición(s) y presione en “OK" |

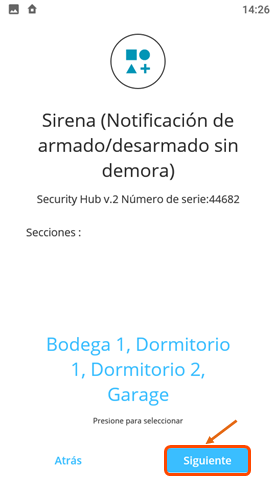

Presione en “Siguiente" |
| Fig. 16 | Fig. 17 | Fig. 18 |
|

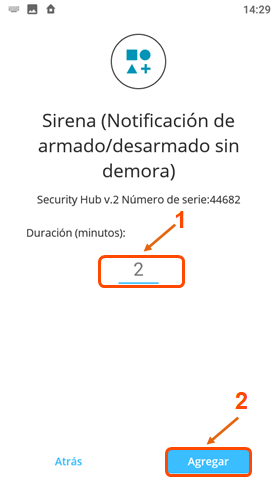

Ingrese la duración y presione en “Agregar" |

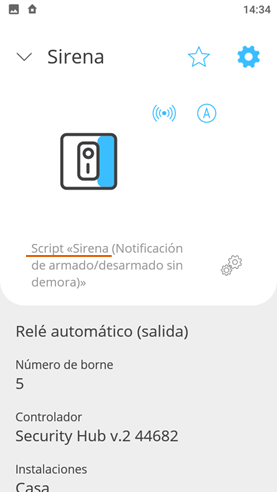

Escenario agregado |
|
| Fig. 19 | Fig. 20 |
