Общие свойства проводных адресных сетей и их использование
Главное свойство сетей Астра-Адрес - четырехпроводная линия связи с раздельными информационной линией и линией питания.
Адресные сети обеспечиваются расширителями Астра-А РПА, подключаемыми к ППКОП серии Pro информационным интерфейсом RS-485.
Схемотехника расширителей Астра-А РПА и настоящий комплект ПО устройств и ППКОП поддерживают 2 вида структур адресных линий связи (АЛС) в адресных сетях - радиальную и кольцевую.
Расширители имеют два независимых интерфейса подключения адресных линий связи L1 и L2. Каждый расширитель позволяет организовать либо 2 самостоятельные радиальные АЛС, либо одну кольцевую.
Адресное проводное оборудование соответствует всем нормативным требованиям документации МЧС. На его основе можно выполнять системы пожарной сигнализации любой сложности.
- Почему сети четырехпроводные?
При создании оборудования адресных проводных сетей кроме традиционных задач решались три дополнительные:
- удаленное перепрограммирование (смена ПО) устройств, находящихся в адресной сети без демонтажа - крайне сложная и трудоемкая задача для сетей из тысяч элементов,
- повышение надежности функционирования за счет введения самостоятельного питания,
- поддержка шифрования информации - требование, которое может стать обязательным для адресных сетей.
Для решения этих задач с точки зрения схемотехники выбраны драйвера магистрального информационного проводного интерфейса RS-485 стандарта TIA/EIA-485-A (MAX3085 или аналоги - HVD2x). При этом повышена скорость передачи информации до 38400 бод в настоящем комплекте ПО.
Решение указанных задач в двухпроводных линиях связи, в совокупности с остальными традиционными обязательными требованиями, сомнительно.
Применение указанных технических решений освобождает проектировщика от множества ограничений, существующих для двухпроводных линий. Дополнительно получено существенное преимущество перед оборудованием иных производителей в виде полной свободы ветвления линий связи без применения специализированных магистральных усилителей.
- Системные особенности и ограничения
В случае организации кольцевой структуры АЛС опрос в информационной линии АЛС начинается с интерфейса L1 и может быть продолжен интерфейсом L2. В случае успеха на L1, L2 в работу не включается.
При наличии разрывов в кольцевой структуре подключение в работу интерфейса L2 позволяет восстановить связь с недоступным для L1 оборудованием и повысить надежность связи.
В случае коротких замыканий в линиях АЛС частичное восстановление работоспособности возможно с применением распределенных по длине АЛС изоляторов Астра-А ИЛС. При этом изоляторы с учетом решения о применении драйверов магистрального интерфейса стандарта TIA/EIA-485-A не имеют выраженной роли магистральных усилителей, как это принято у иных производителей, для ветвления и достижения максимальной длины, и необязательны к применению для этих целей. Они служат только для повышения выживаемости при повреждениях.
Рекомендуемое количество изоляторов в линии, построенной от любого из двух портов АЛС у РПА при любой структуре - не более 8-ми
 |
| рис. 1 |
Смысл ограничения - преодоление неизбежных в работе ИЛС временных задержек, которые достигают критического значения при более, чем 8-ми изоляторах. Кроме этого следует учитывать существенную нагрузку ИЛС по питанию АЛС, и поэтому общее число ИЛС, хотя и может превышать 8, но должно быть разумным.
Все сказанное применимо и к радиальным структурам.
Длина линий связи каждой из двух самостоятельных радиальных и кольцевой структур может достигать 1000 метров без наличия изоляторов Астра-А ИЛС.
При выборе места установки ИЛС необходимо выполнить одновременно 2 условия: 1. в каждом образуемом сегменте АЛС (между соседними ИЛС) должно быть не более 50 адресных устройств; 2. длина кабеля в сегменте не должна превышать 200 м.

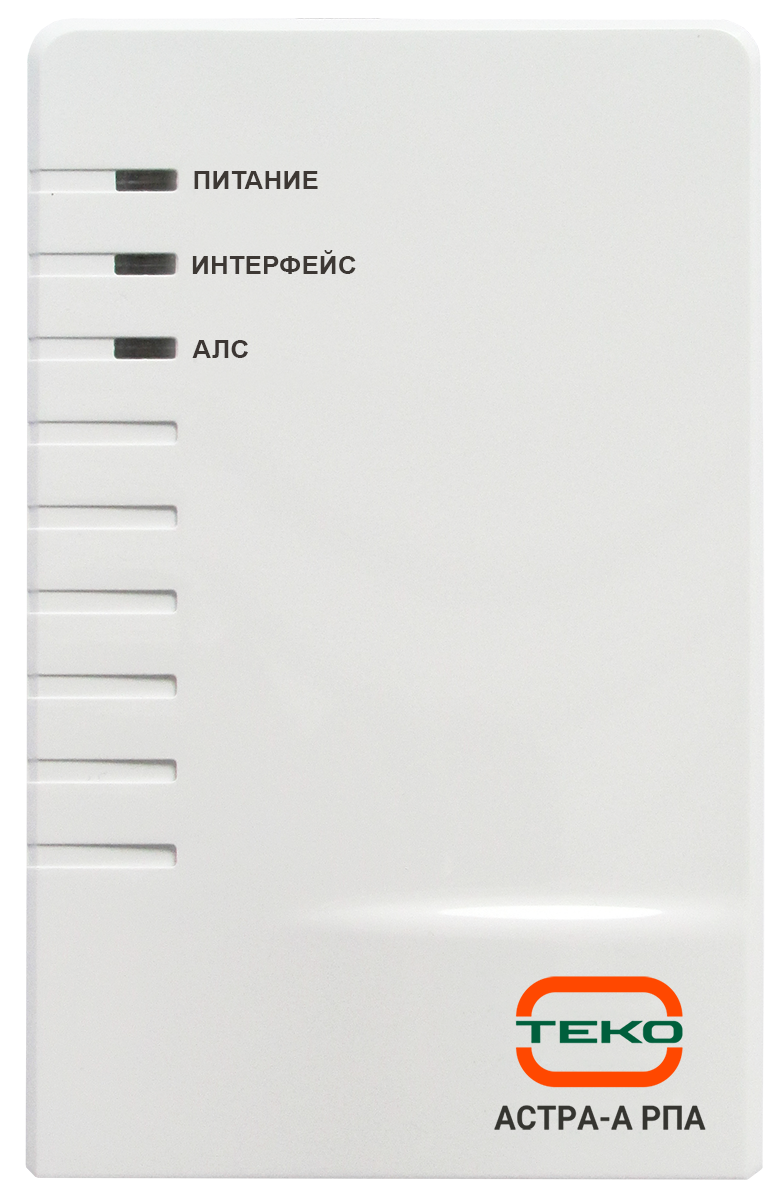

- Внешний вид
| рис. 2 |

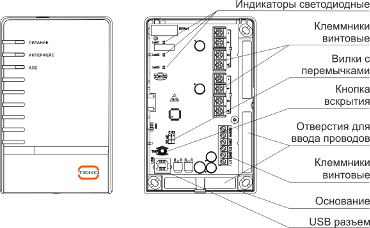

- Конструкция адресного проводного расширителя Астра-А РПА
| рис. 3 |
- Обеспечение электропитанием
Адресные проводные расширители Астра-А РПА питаются от двух источников постоянного тока (DC) напряжением в диапазоне от 11 до 27 V. Использование двух источников предусмотрено в соответствии с требованиями нормативной документации (см. ГОСТ Р 53325-2012).
Входы питания равноправны, но реальное питание будет осуществляться от того источника, чье напряжение выше.
В случае использования одного резервированного источника питания клеммы питания U1 и U2 допускается замкнуть.
Максимальный ток потребления при напряжении 12 V может достигать:
- 100 мА без подключения на АЛС адресных устройств
- 750 мА при подключении на АЛС 250 адресных устройств.
При напряжении питания 24 V ток уменьшается.
-
Параметры выходов
РПА имеет выходы питания (2 клеммы "+"/"-" в интерфейсе L1 и 2 клеммы "+"/"-" в интерфейсе L2) для подключения линий питания адресных устройств.
|
- максимальный ток нагрузки |
200 мА |
|
- напряжение |
от 11 до 27 V |
