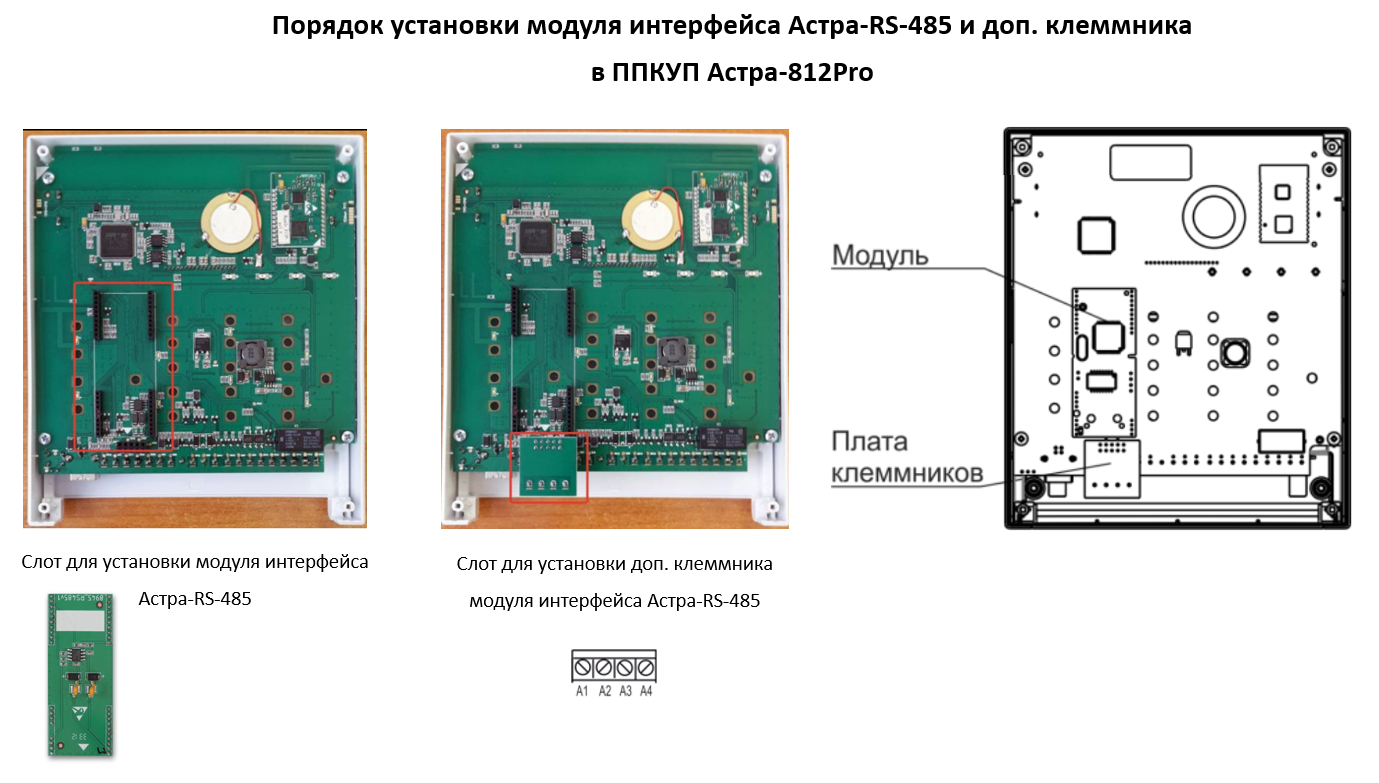

1. Установить модуль Астра-RS-485 в ППКУП Астра-812Pro
| рис. 1 |
ВНИМАНИЕ!
Модуль Астра-RS-485 в ППКУП Астра-8945Pro устанавливается в слот B (Soсket B).
Астра-RS-485 в ППКУП серии Pro не регистрируется.

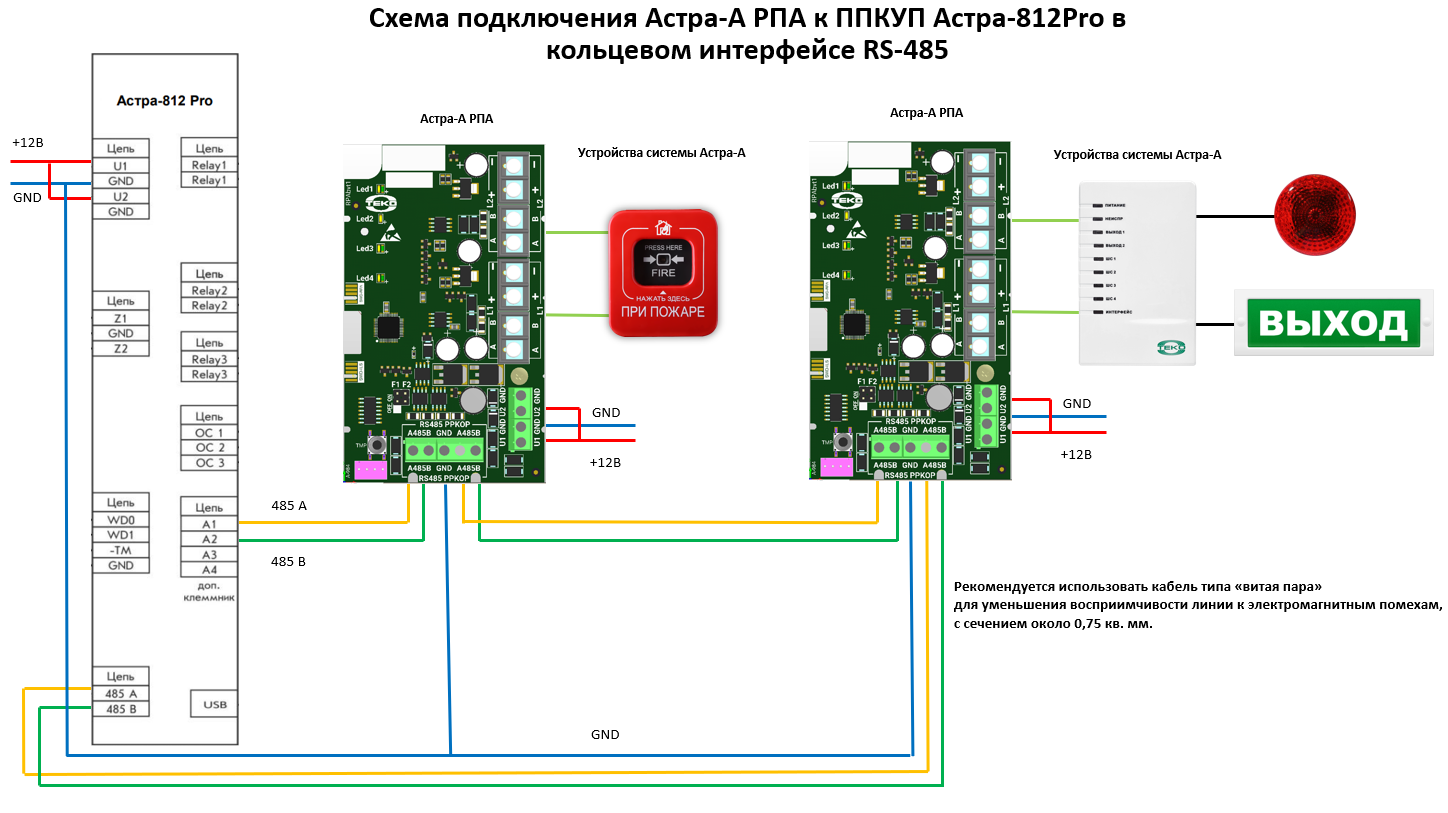

2. По схеме к ППКУП Астра-812Pro по интерфейсу RS-485 подключить Астра-А РПА (встроенный ИЛС
| рис. 2 |

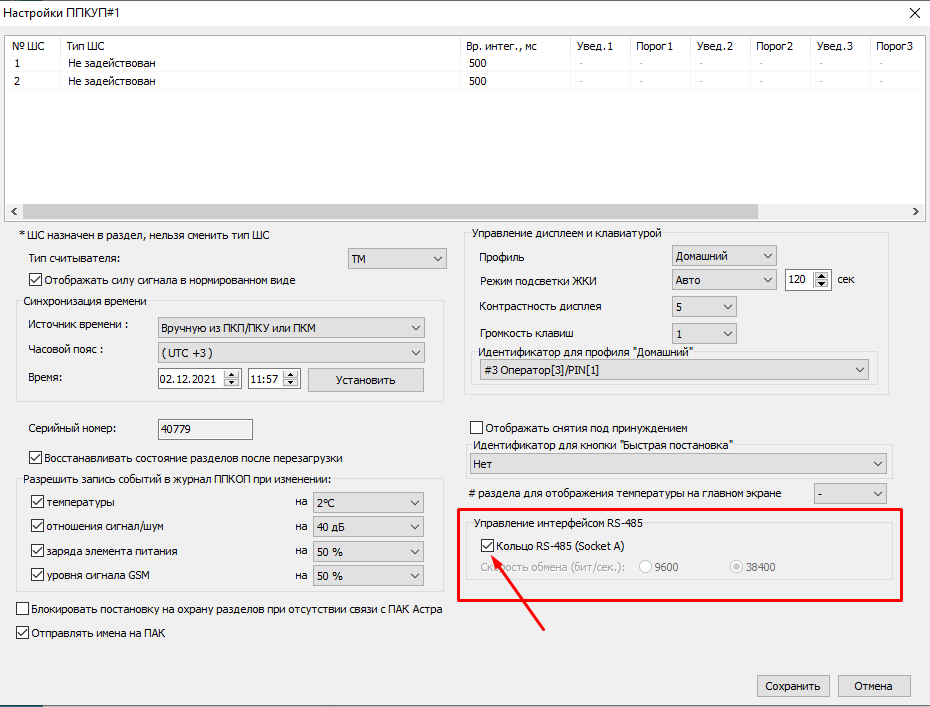

3. В "Модуле настройки" ПКМ Астра Pro v5.6, в "Списке оборудования" двойным кликом мыши выбрать ППКУП, в "Настройки ППКУП#1" поставить галочку "Кольцо RS-485 (Soсket А)", сохранить и нажать на пиктограмму "Записать в прибор"
| рис. 3 |
ВНИМАНИЕ!
Устройства подключаемые к ППКУП по интерфейсу RS-485, регистрировать последовательно подключая в линию интерфейса.

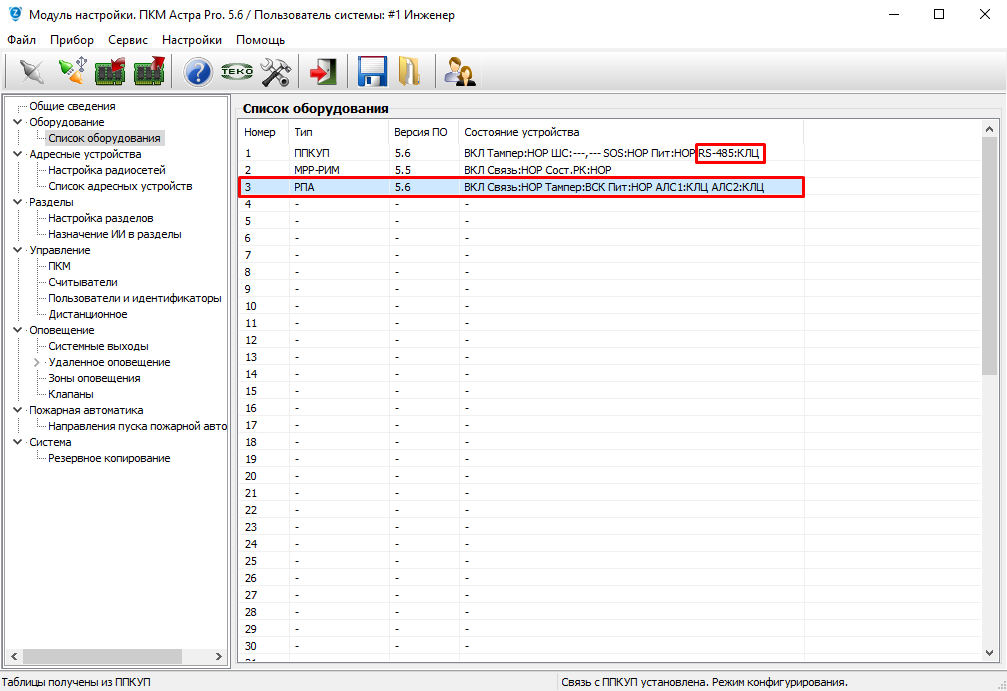

4. В "Модуле настройки" ПКМ Астра Pro v5.6, в "Списке оборудования", в свободной строке кликнуть правой кнопкой мыши и запустить процесс "Регистрировать устройство", при успешной регистрации Астра-А РПА отобразиться в "Списке оборудования"
| рис. 4 |
Состояния интерфейса RS-485 - Кольцо (КЛЦ).
