1. Состав и версии ПО приборов
Астра-812Pro – 5.5/5.3; Астра-А РПА – 1.11; Астра-БПА – 1.0

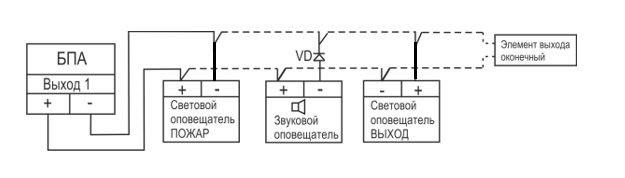

2. Схема подключения в одну линию световых и звуковых оповещателей, включаемых в прерывистом режиме по команде ПУСК и световых оповещателей ВЫХОД в режиме «Включен в НОРМЕ, мигают при ПОЖАРЕ» (VD – диод типа 1N4001 или аналогичный)
| рис. 1 |
3. Регистрация и настройка Астра-А РПА
Астра-А РПА по интерфейсу RS-485 подключить к ППКОП Астра-812Pro
ПКМ Астра Pro v5.5 открыть «Модуль настройки», в меню «Оборудование»/ «Список устройств» в свободной строке кликнуть правой кнопкой мыши, нажать «Регистрировать устройство», при успешной регистрации РПА - отобразится в «Списке оборудования»
Двойным кликом левой кнопкой мыши выбрать РПА и провести настройку:

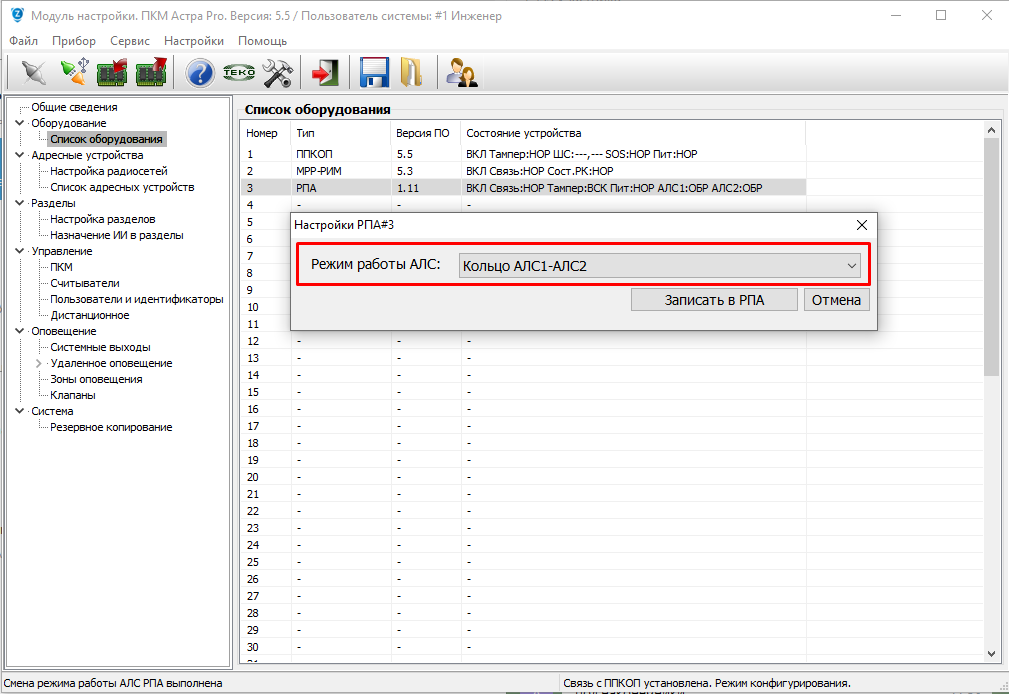

Режим работы АЛС: «Кольцо АЛС1-АЛС2» - нажать "Записать в РПА"
| рис. 2 |
4. Регистрация и настройка Астра-БПА
В меню «Адресные устройства»/ «Список адресных устройств», выбрать регистрировать в «РПА#3», в свободной строке кликнуть правой кнопкой мыши, нажать «Зарегистрировать адресное устройство», засветить с нижней кнопки лазерного пульта Астра-942 индикатор ИНТЕРФЕЙС БПА в течение 1-2 с, индикатор включится красным цветом на 2 с. В случае успешной регистрации БПА – отобразится в «Списке адресных устройств»
Двойным кликом левой кнопкой мыши выбрать БПА и провести настройку:

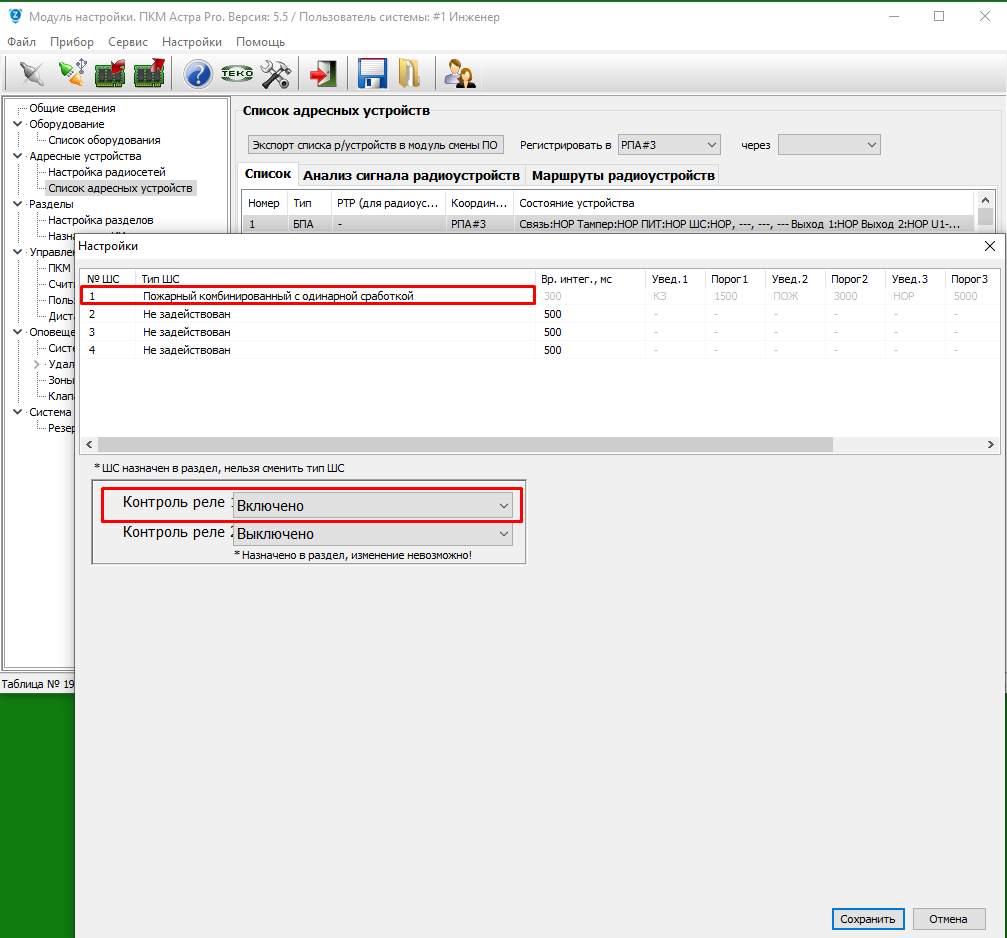

Тип шлейфа сигнализации: №ШС1 «Пожарный комбинированный с одинарной сработкой»
Контроль реле 1(+Вых1-): «Включено» - нажать "Сохранить"
| рис. 3 |
5. Создание и настройка разделов

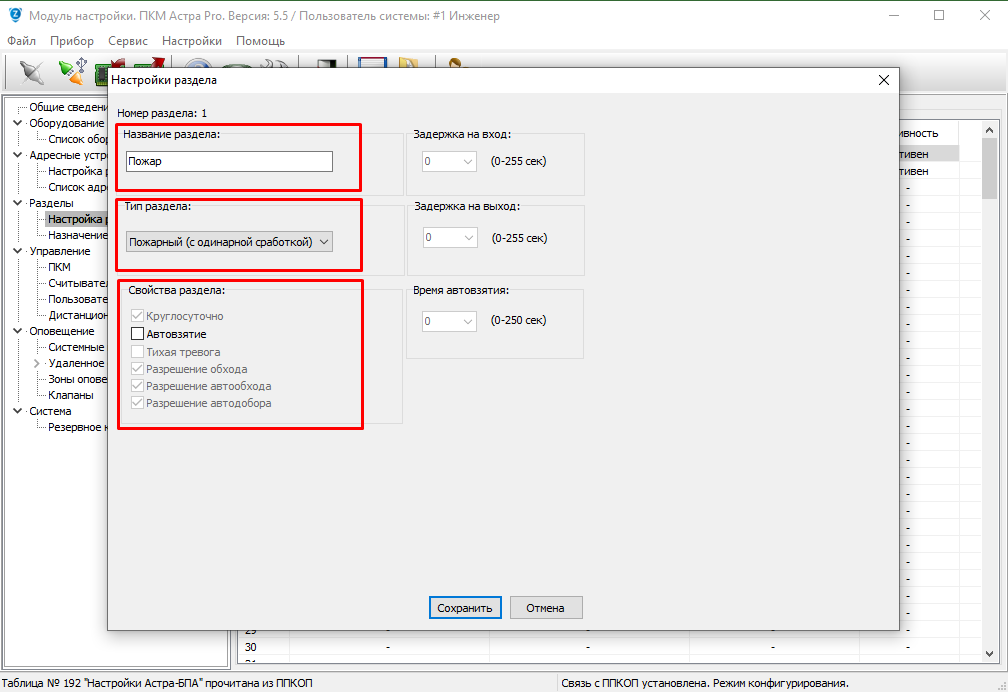

В меню «Разделы»/ «Настройка разделов» в свободной строке кликнуть правой кнопкой мыши, нажать «Создать раздел»: название раздела (Пожар), тип раздела (Пожарный (с одинарной сработкой)), свойства раздела (по-умолчанию). – «Сохранить»
| рис. 4 |

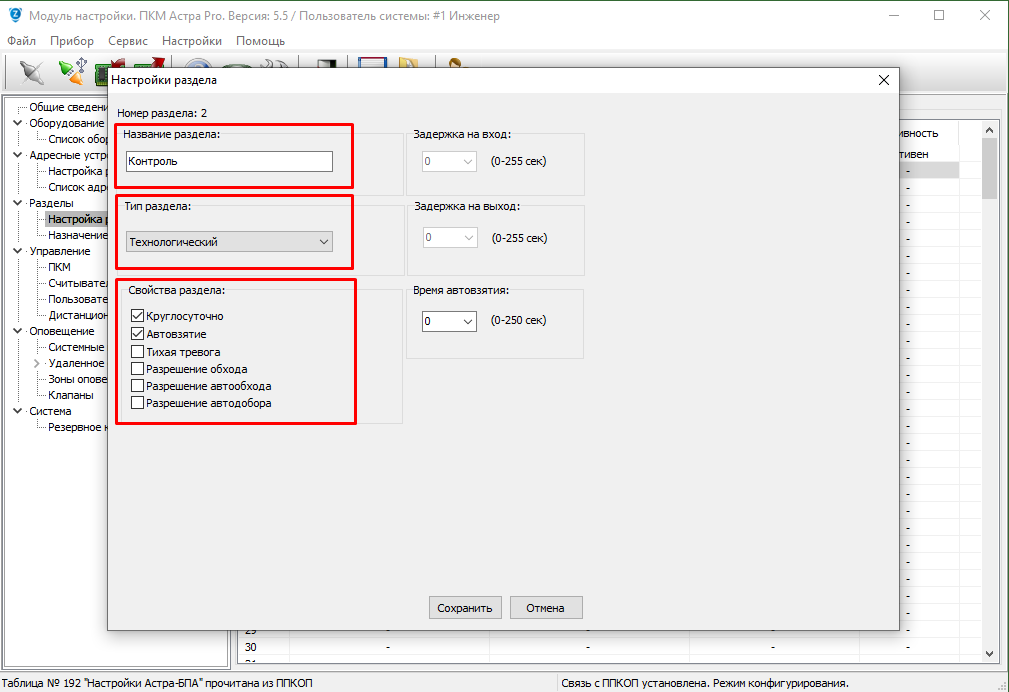

В меню «Разделы»/ «Настройка разделов» в свободной строке кликнуть правой кнопкой мыши, нажать «Создать раздел»: название раздела (Контроль), тип раздела (технологический), свойства раздела (круглосуточный, автовзятие). – нажать «Сохранить»
| рис. 5 |
6. Назначение источников извещений в разделы
В меню «Разделы»/ «Назначение ИИ разделы» провести назначение источников извещений в созданные разделы:

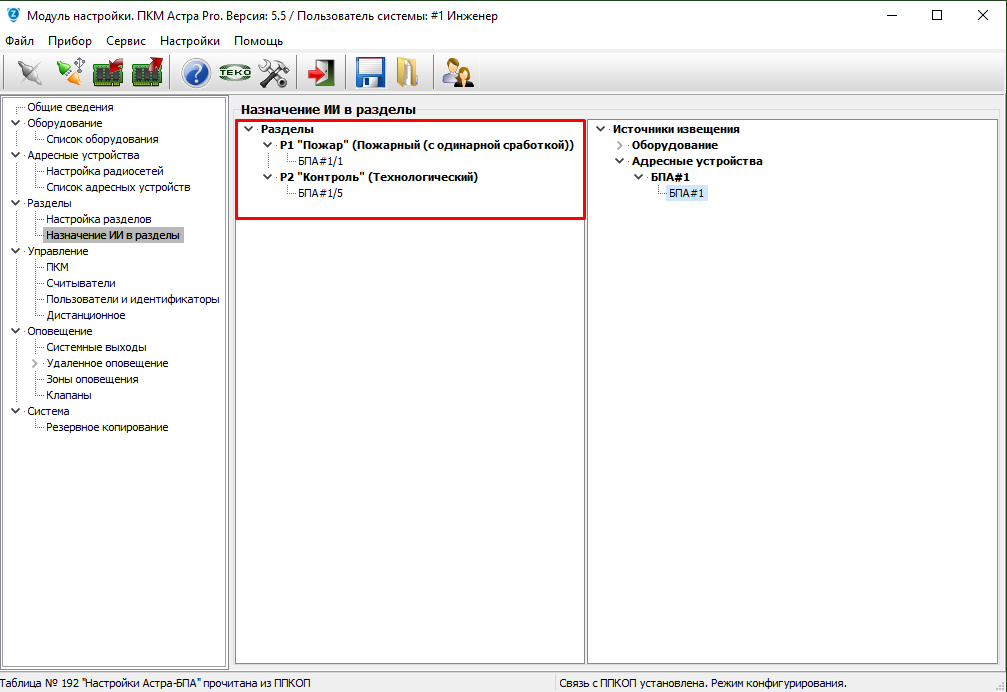

БПА#1/1 +Zone1- (№ШС1«Пожарный комбинированный с одинарной сработкой») закрепить за Разделом1 «Пожар»
БПА#1/5 +Вых1- закрепить за Разделом2 «Контроль»
| рис. 6 |
7. Настройка системных выходов

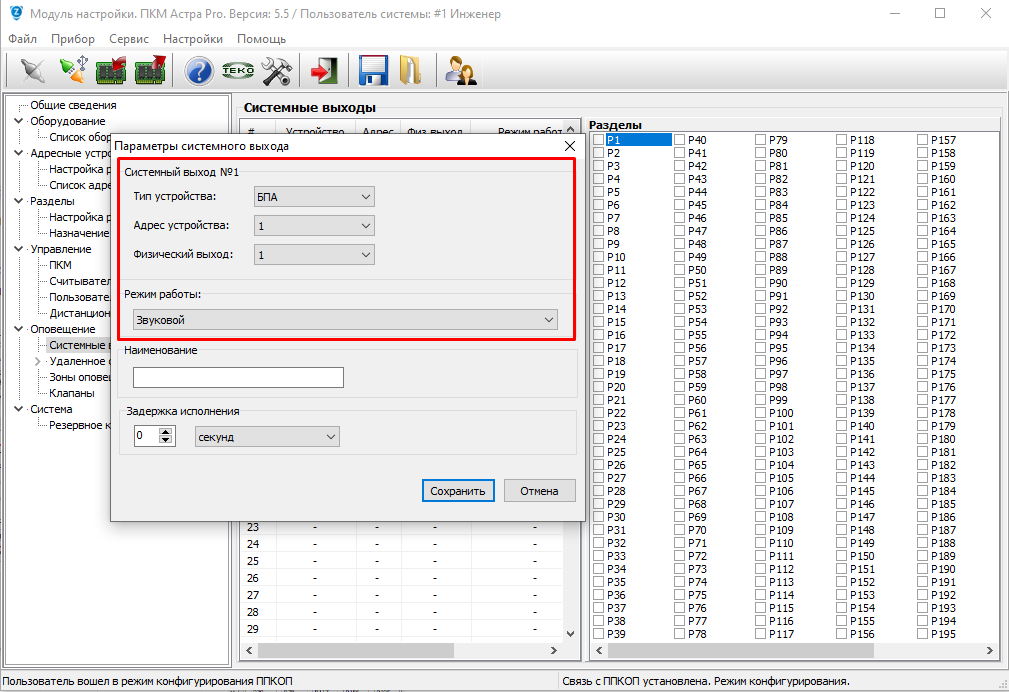

В меню «Оповещение»/ «Системные выходы» в свободной строке выбрать нажатием двойным кликом левой кнопкой мыши, появиться «Параметры системного выхода», провести настройку «Системного выхода№1»: Тип устройства (БПА); адрес устройства (1); физический выход (1); режим работы (Звуковой) - нажать "Сохранить"
| рис. 7 |
Закрепить за созданным «Системным выходом№1» Раздел1 «Пожар»

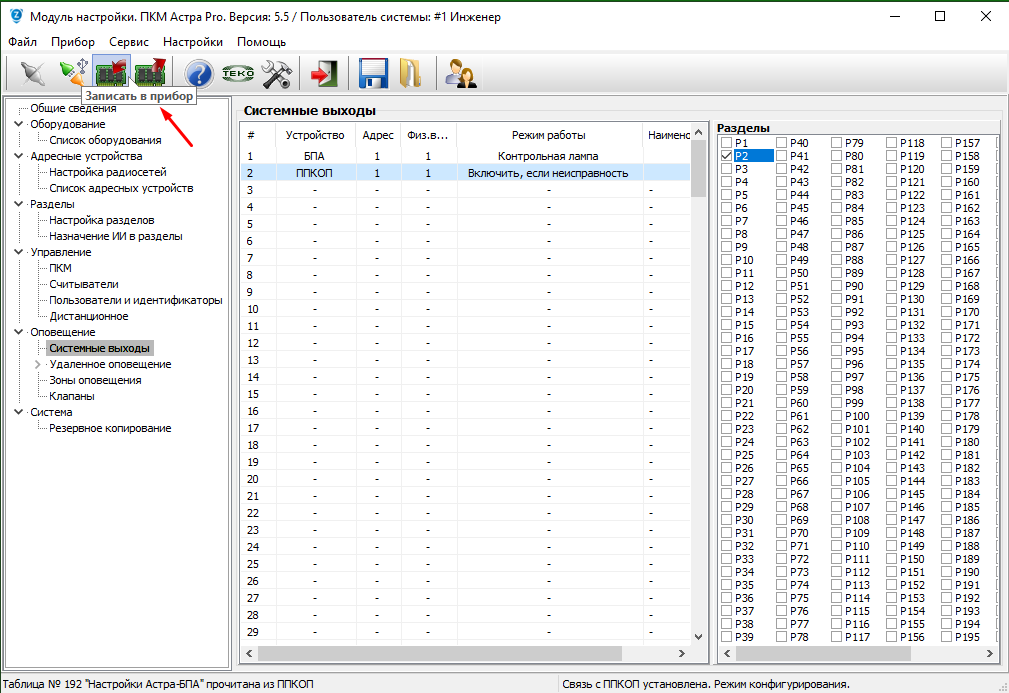

В меню «Оповещение»/ «Системные выходы» в свободной строке выбрать нажатием двойным кликом левой кнопкой мыши, появиться «Параметры системного выхода», провести настройку «Системного выхода№2»: Тип устройства (ППКОП); адрес устройства (1); физический выход (1); режим работы (Включить, если неисправность) - нажать "Сохранить"
| рис. 8 |
Закрепить за созданным «Системным выходом№2» Раздел2 «Контроль».
Нажать на пиктограмму «Записать в прибор»
| рис. 9 |
