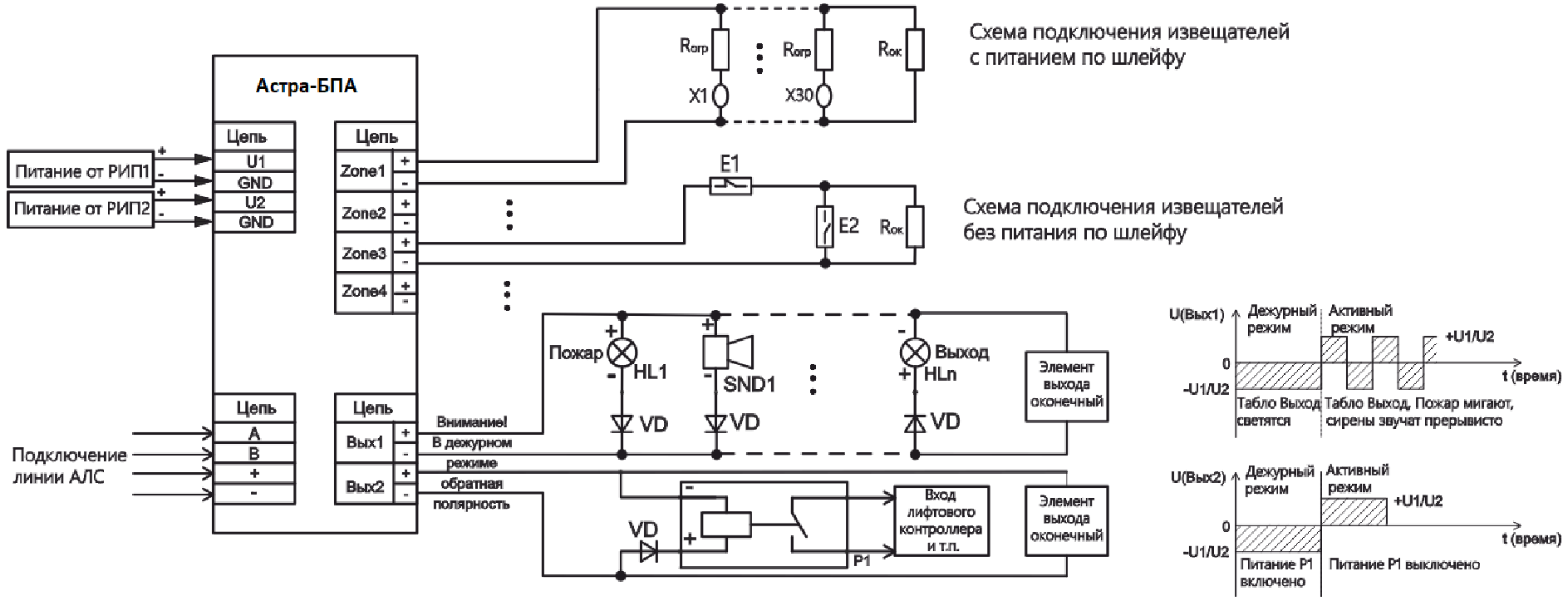

Обобщенная схема подключений с включенным контролем целостности линии Вых1, Вых2
| рис. 1 |
где: E1 - извещатель неадресный (пожарный, охранный, технологический или устройство) с нормально-замкнутыми контактами,
E2 - извещатель неадресный (пожарный, охранный, технологический или устройство) с нормально-разомкнутыми контактами,
Zone - вход подключения шлейфа сигнализации (ШС), шлейфа пожарной сигнализации (ШПС),
Х1 - Х30 - пожарный неадресный извещатель, питаемый по шлейфу,
Roк - оконечный резистор, зависит от количества извещателей: менее 10 шт. - 3,9 кОм, от 10 до 15 шт. - 4,7 кОм, от 15 до 20 шт. - 6,2 кОм, от 20 до 25 шт. - 8,2 кОм,
от 25 до 30 шт. - 10 кОм,
Rогр - ограничивающий резистор,
HL - лампа,
SND - сирена,
VD - диод типа 1N4001, 1N4002, 1N4003, 1N4004 или отечественные аналоги: КД243А, КД243Б, КД243В,КД243Г
Р1 - устройство коммутационное
