Добавление индикаторов без идентификации пользователя.
Добавление индикатора с кнопкой «Останов».
Вкладка «Конфигурация» далее вкладка «Индикаторы» далее нажмите кнопку «Добавить новый индикатор».
| рис.1 |

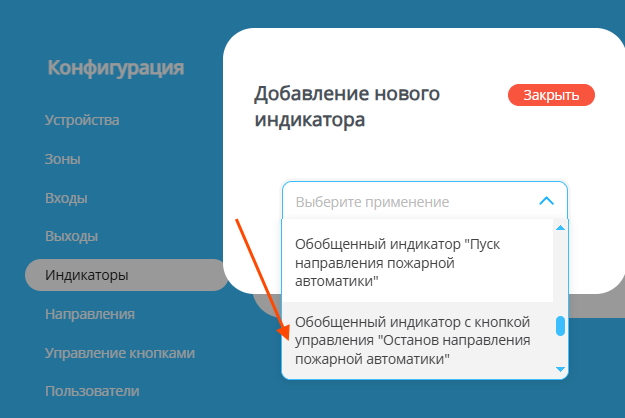

1. Открывается меню с выбором применения индикатора.
Для индикатора с кнопкой, в данном случае «Останов», выберете «Обобщенный индикатор с кнопкой управления «Останов направления пожарной автоматики».
Кликните по выбранному функционалу индикатора.
| рис.2 |

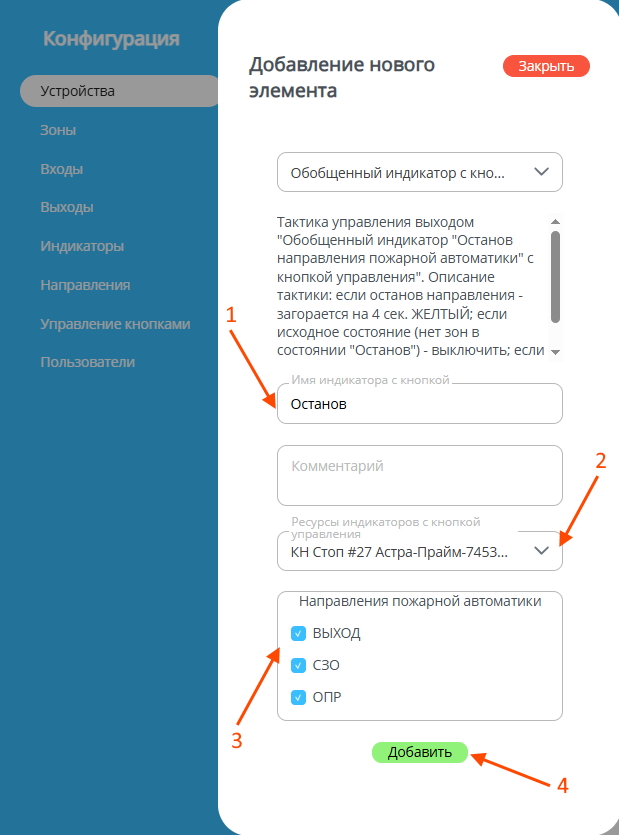

Открывается следующее меню:
1)Присвойте имя индикатору.
2)Далее укажите кнопку из предложенных в списке.
3)Укажите направления пожарной автоматики, которые будут взаимодействовать с данной кнопкой.
4)Нажмите кнопку "Добавить".
| рис.3 |

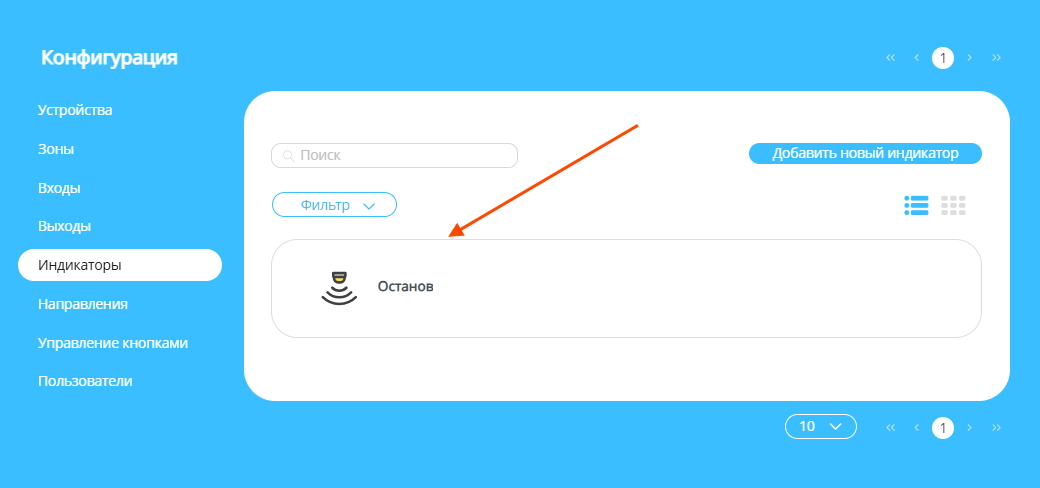

Индикатор создан.
| рис.4 |
2. Создайте индикатор с кнопкой, расположенный на ППКУП для управления состоянием зоны.

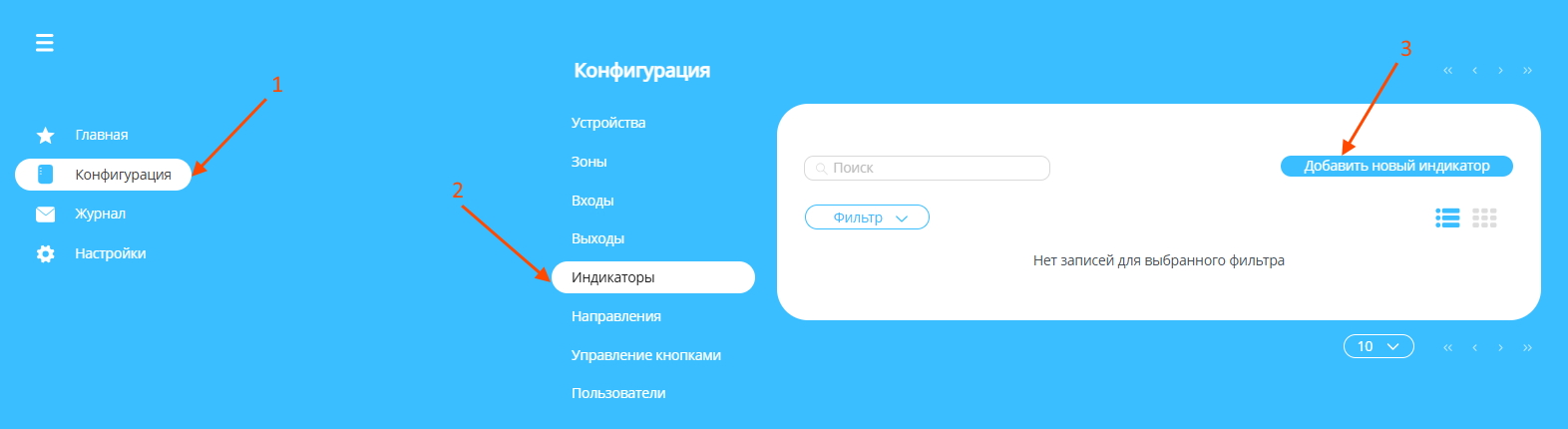

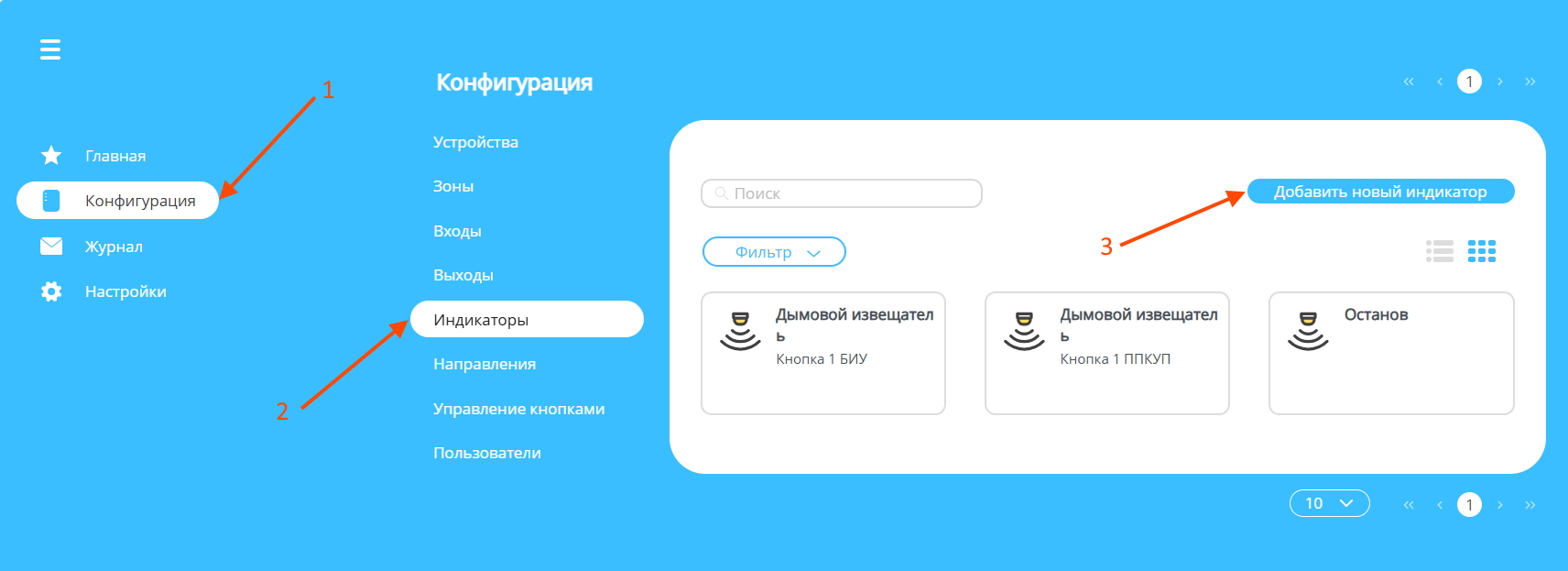

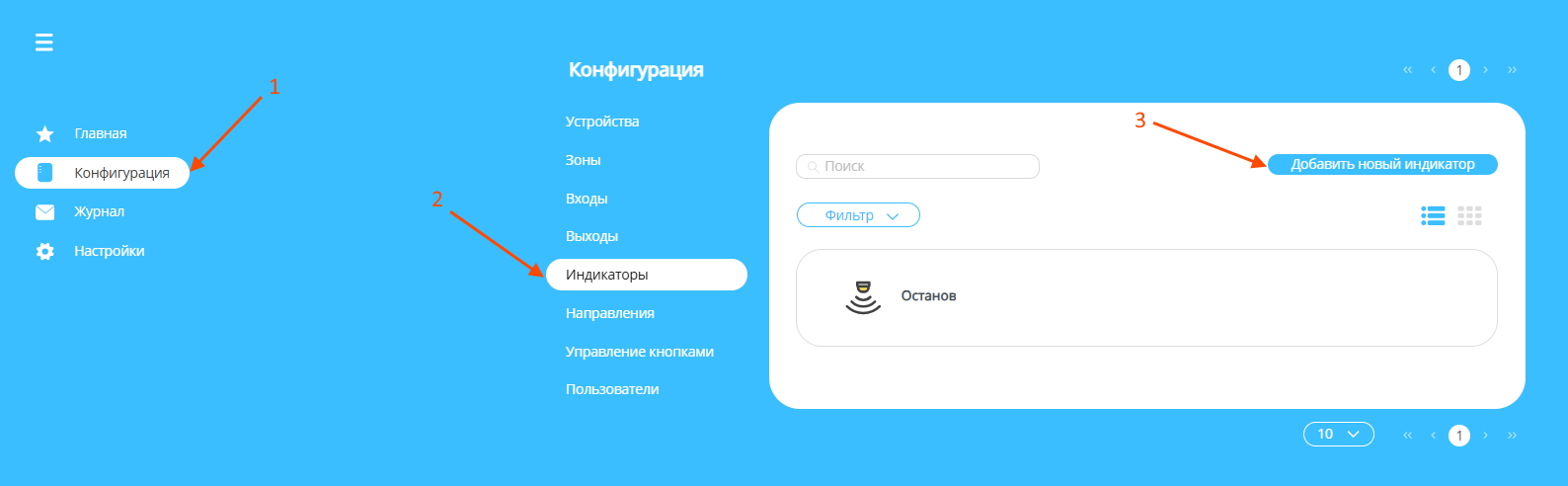

Вкладка «Конфигурация» далее вкладка «Индикаторы» далее нажмите кнопку «Добавить новый индикатор»..
| рис.5 |
Откроется следующее меню:
Кликаем по выбранному применению.
| рис.6 |
Откроется следующее меню:
1)Присвойте имя индикатору.
2)Далее выбрать индикатор из списка.
3)Далее выбрать соответствующую ЗКПС.
4)Далее нажмите кнопку «Добавить».
| рис.7 |

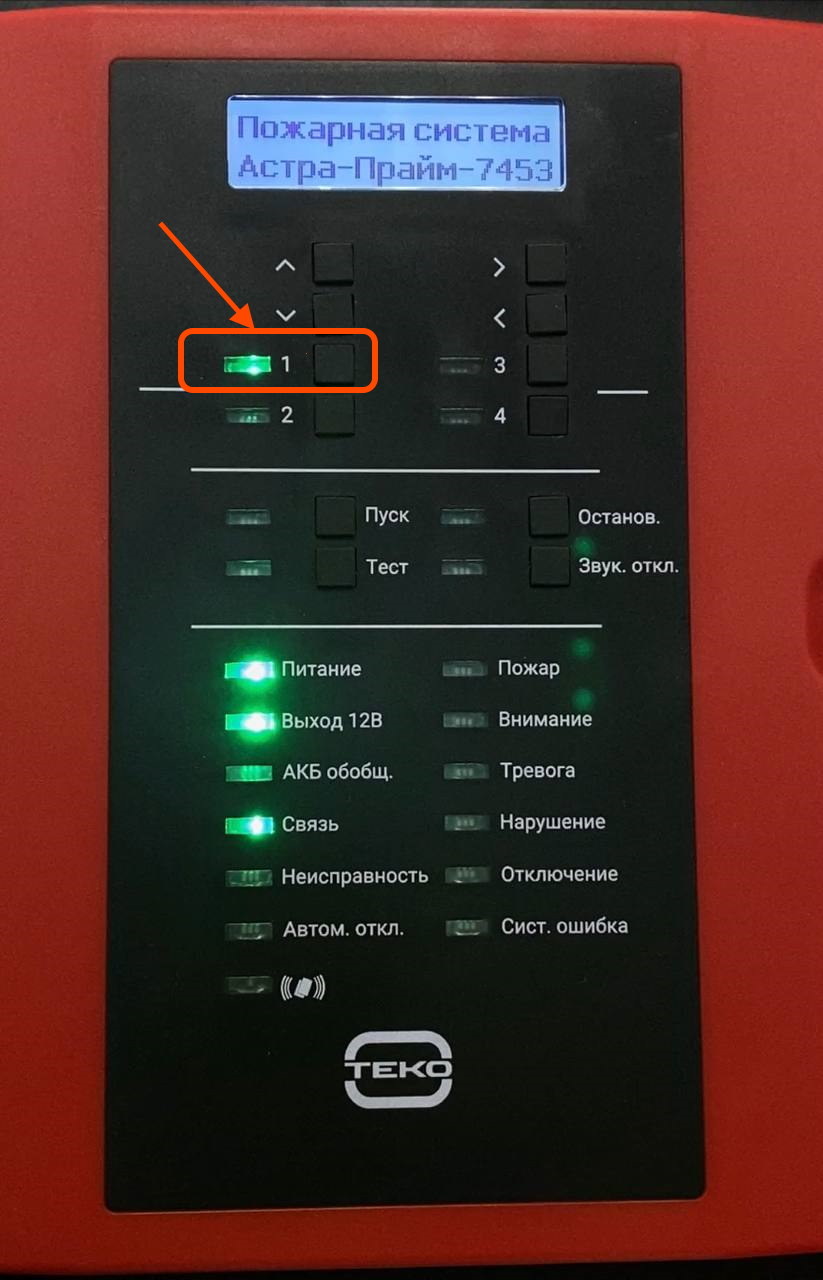

При успешной регистрации индикатора на лицевой панели ППКУП соответствующий индикатор загорится зеленым.
| рис.8 |
3. Так же для удобства можно добавить комментарий к каждому индикатору.
(Он будет отображаться в общем списке индикаторов).
Кликните по нужному нам индикатору.
| рис.9 |
Откроется следующее меню:
Добавьте комментарий.
Нажмите кнопку "Сохранить".
| рис.10 |
Комментарий будет отображаться в списке всех индикаторов.
| рис.11 |
4. Добавим индикатор на БИУ.
Вкладка «Конфигурация» далее вкладка «Индикаторы» далее нажмите кнопку «Добавить новый индикатор».
| рис.12 |
Откроется следующее меню:
Выберите тип индикатора.
| рис.13 |

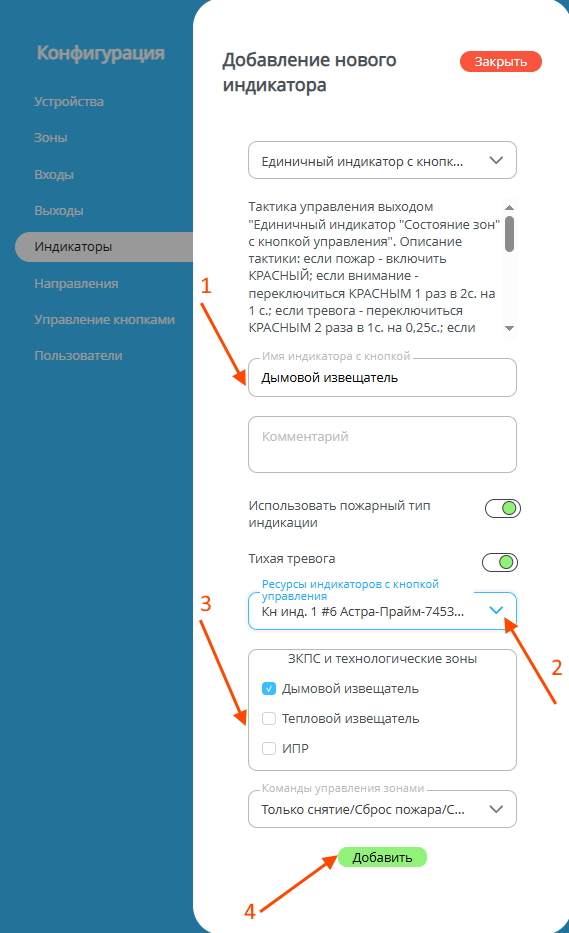

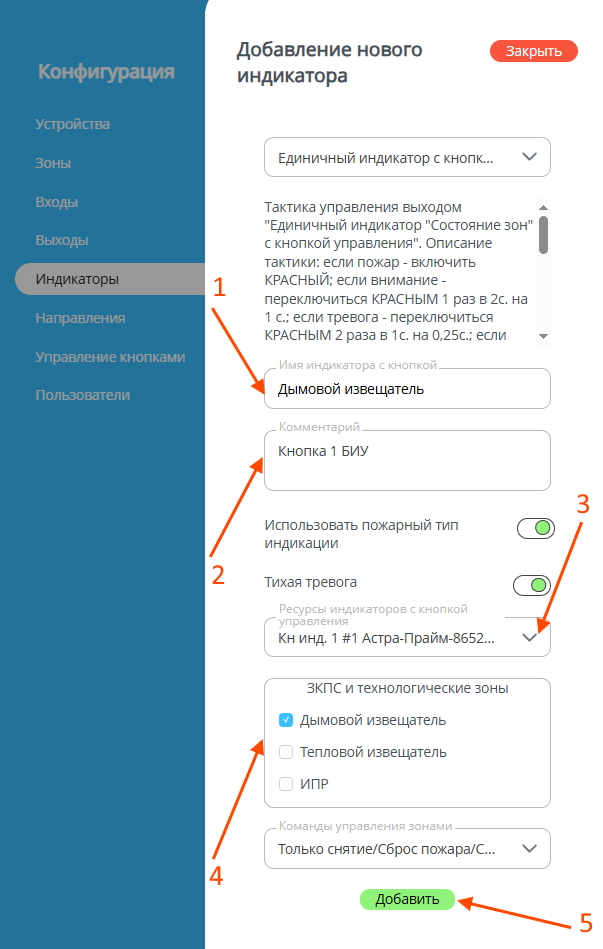

Откроется следующее меню:
1)Присвойте имя индикатору.
2)Далее добавьте комментарий к индикатору.
3)Далее выберите сам индикатор из списка доступных.
4)Далее выберите соответствующую ЗКПС.
5)Далее нажмите кнопку «Добавить».
| рис.14 |

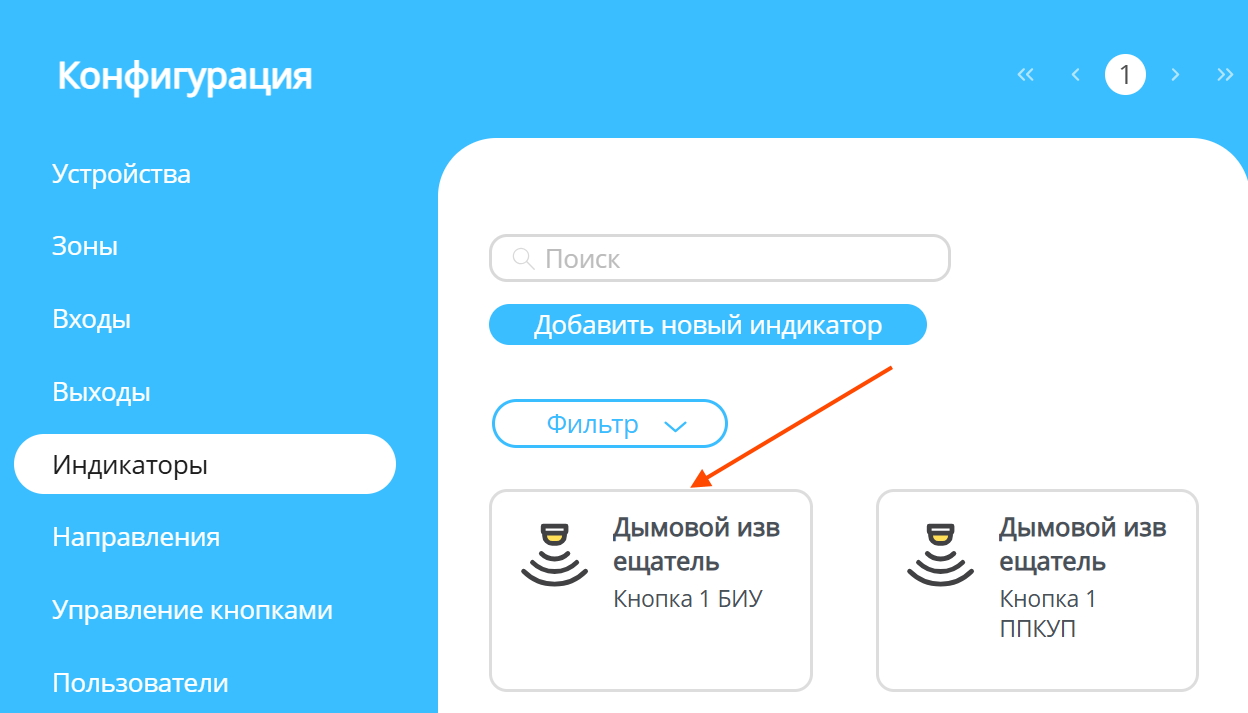

Индикатор БИУ успешно добавлен.
| рис.15 |

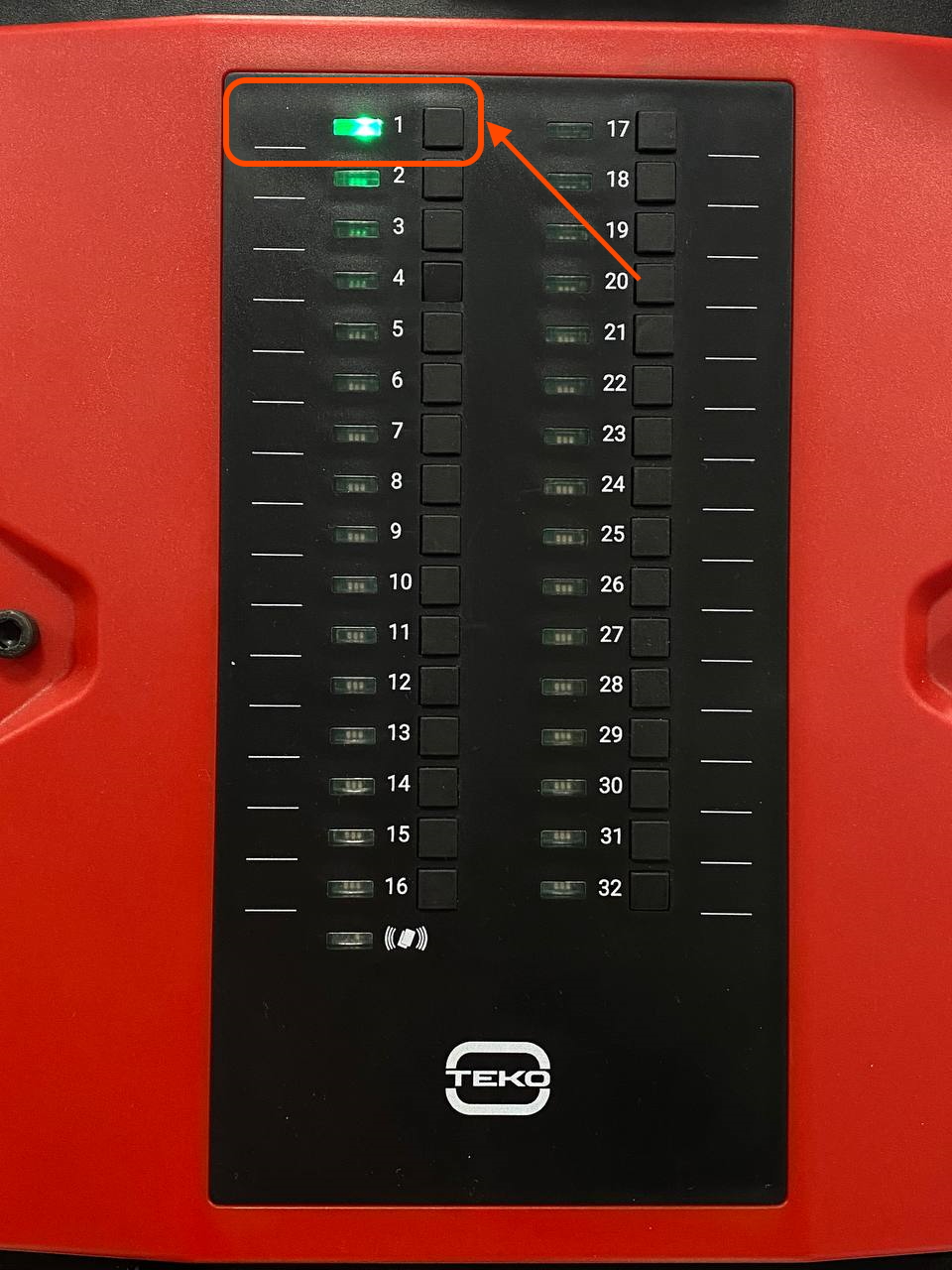

Индикатор на панели БИУ.
| рис.16 |
5. Для отображения информации на ЖК дисплее ППКУП, необходимо создать соответствующий индикатор.
Вкладка "конфигурация".
Далее вкладка "индикаторы".
Далее кнопка "добавить".
| рис.17 |

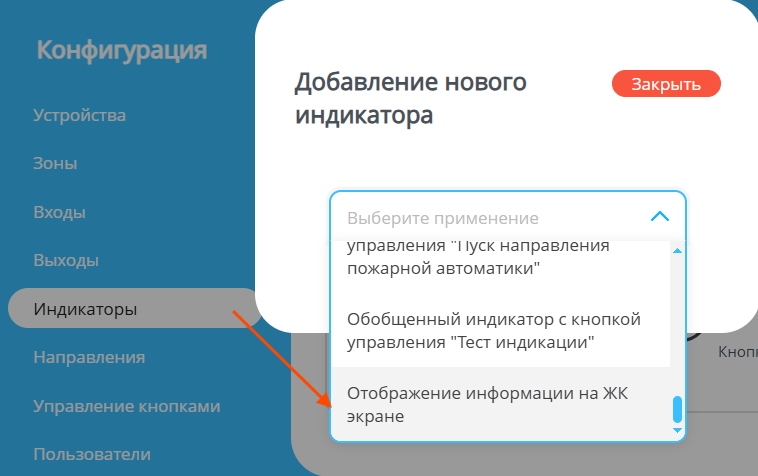

Откроется следующее меню:
Выберите соответствующее применение для индикатора.
| рис.18 |

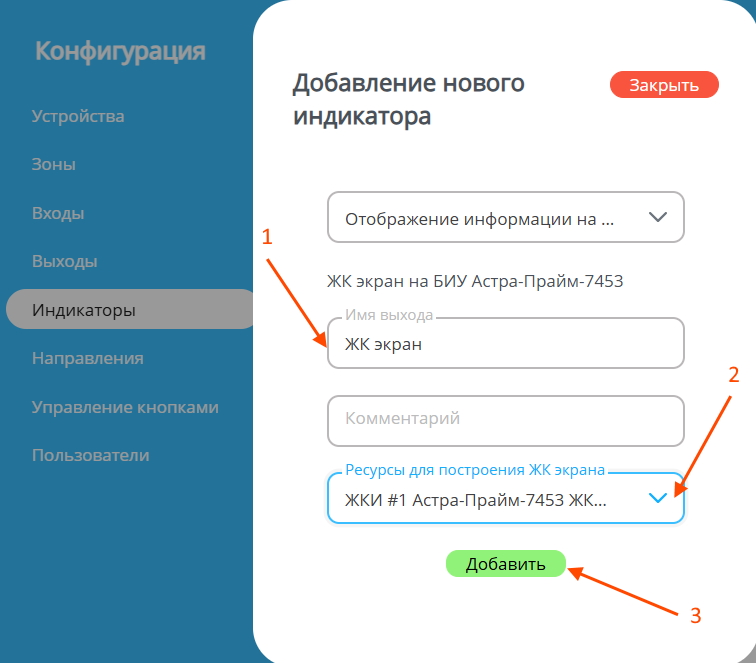

Откроется следующее меню:
Присвойте имя индикатору.
Далее выберите индикатор из списка доступных.
Далее нажмите кнопку «Добавить».
| рис.19 |

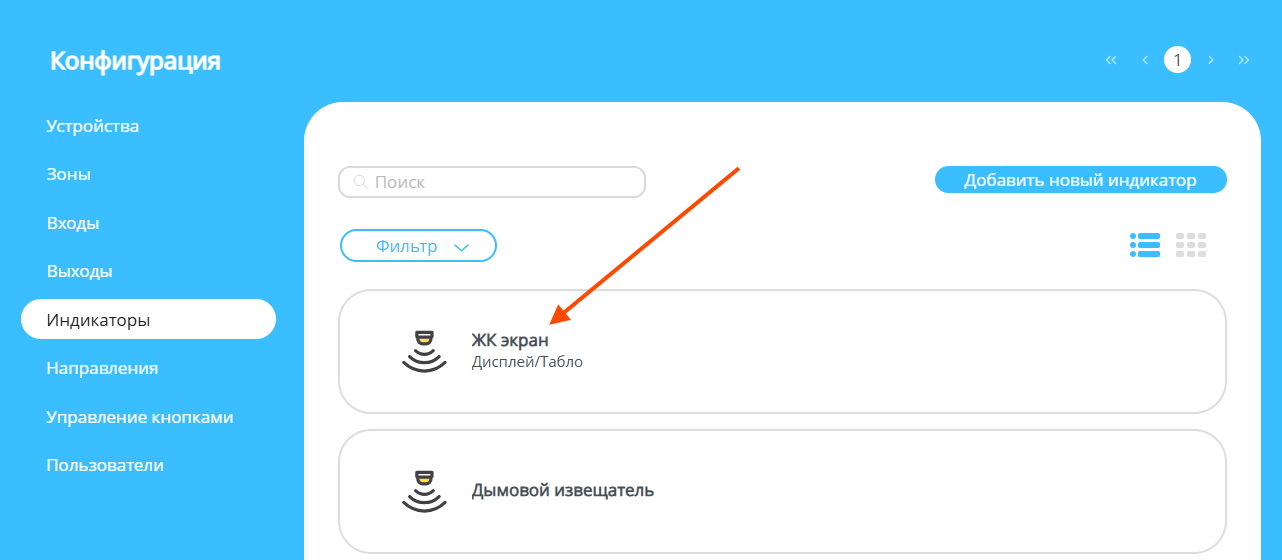

Индикатор успешно добавлен.
| рис.20 |
