Подключение ИПДЛ-Д-1/4Р через модуль реле Астра-Прайм 8252.
Подключите ИПДЛ согласно схеме подключения.
(Схема для соединения трех извещателей).
| рис. 1 |
Создайте новую зону в которой будет работать 1 или несколько ИПДЛ.
| рис. 2 |

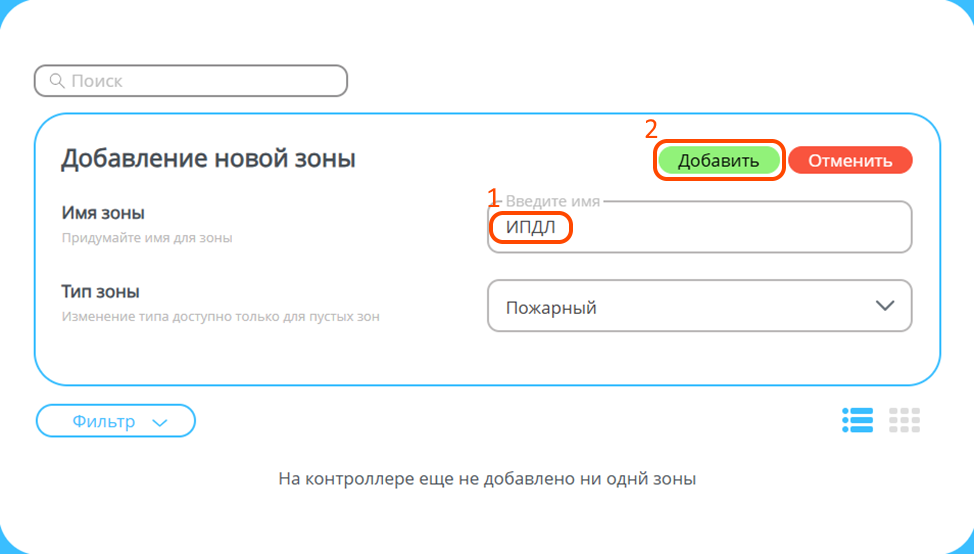

Введите имя зоны и выберите тип «Пожарный».
Нажмите добавить.
| рис. 3 |

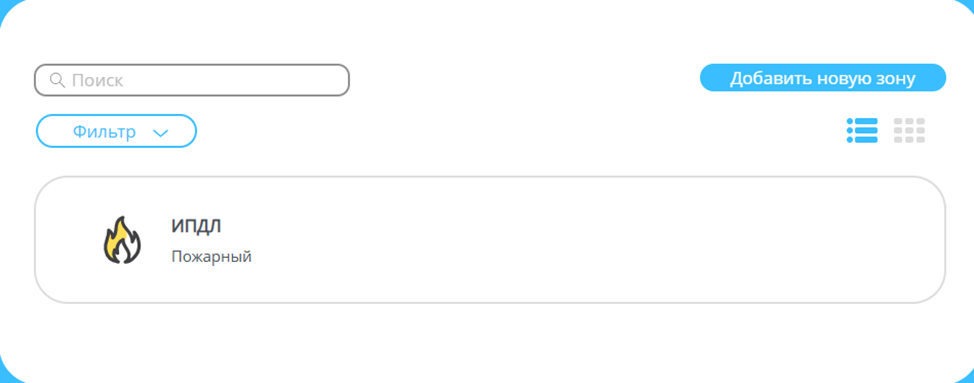

Зона создана.
| рис. 4 |
Кликните по зоне ИПДЛ.
Откроется следующее меню:

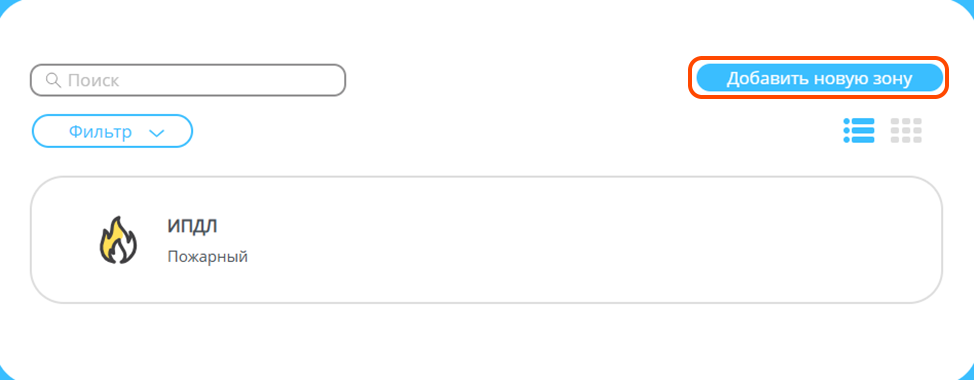

Нажмите на кнопку «Добавить вход».
| рис. 5 |

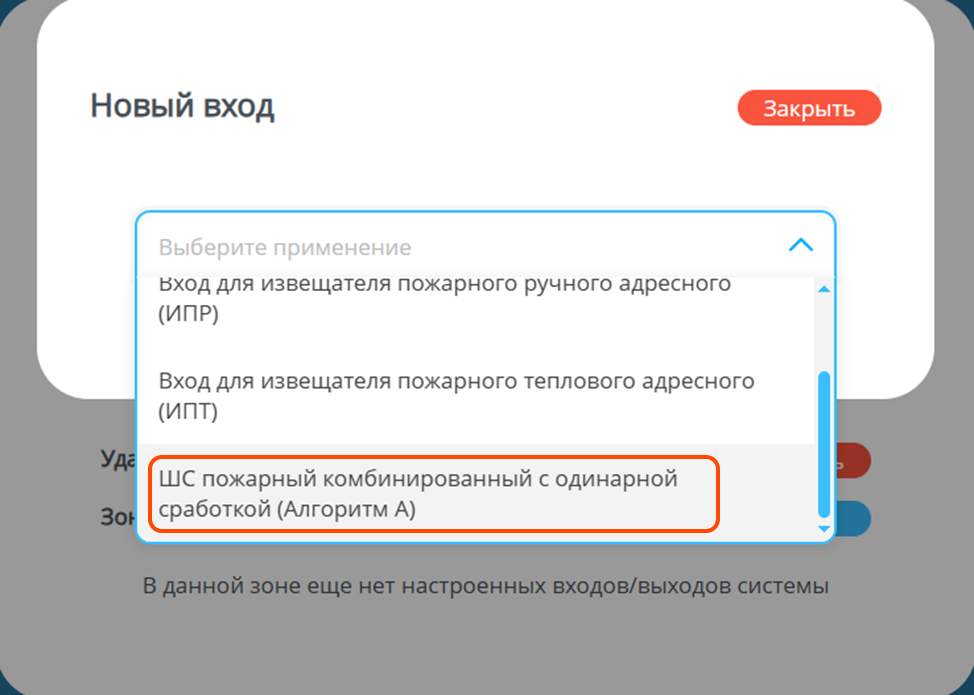

Выберите «ШС пожарный комбинированный с одинарной сработкой (Алгоритм А).
| рис. 6 |

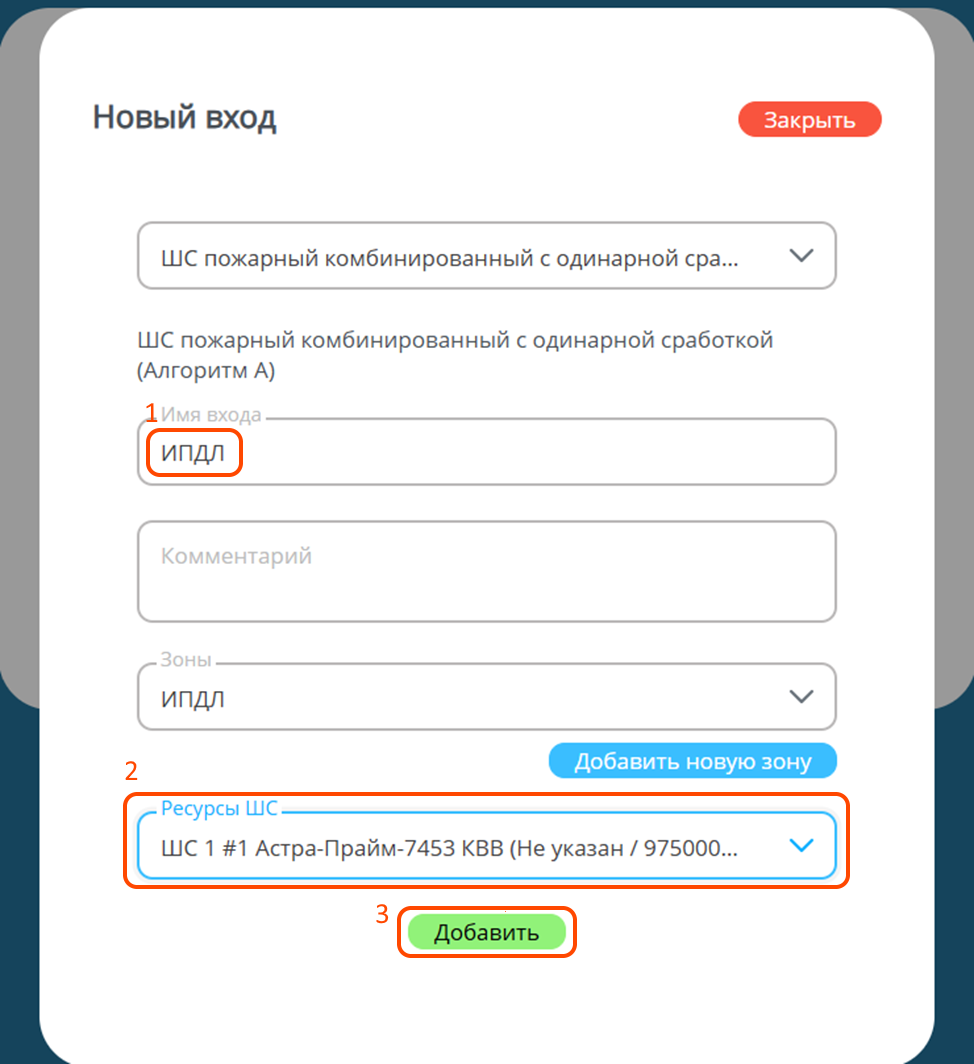

Введите имя входа и выберите любой подходящий для Вас ШС.
Нажмите «Добавить».
| рис. 7 |

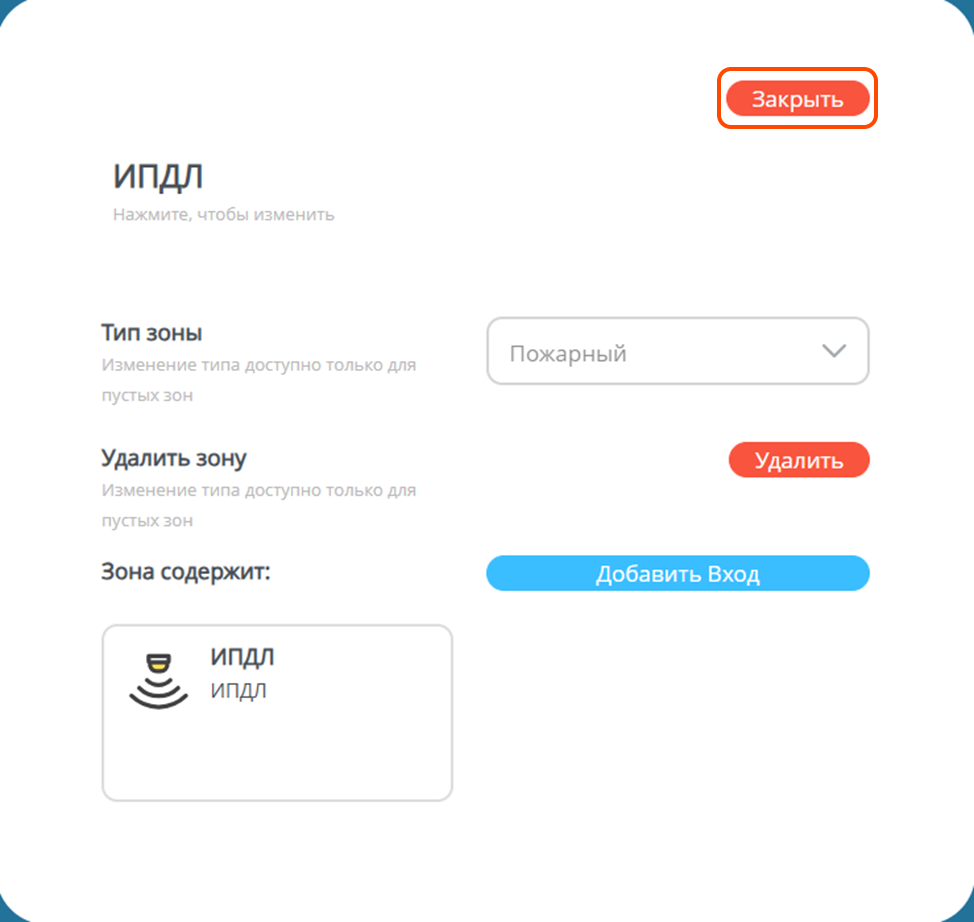

Так выглядит зона с добавленным в нее входом ИПДЛ.
Нажмите закрыть.
| рис. 8 |

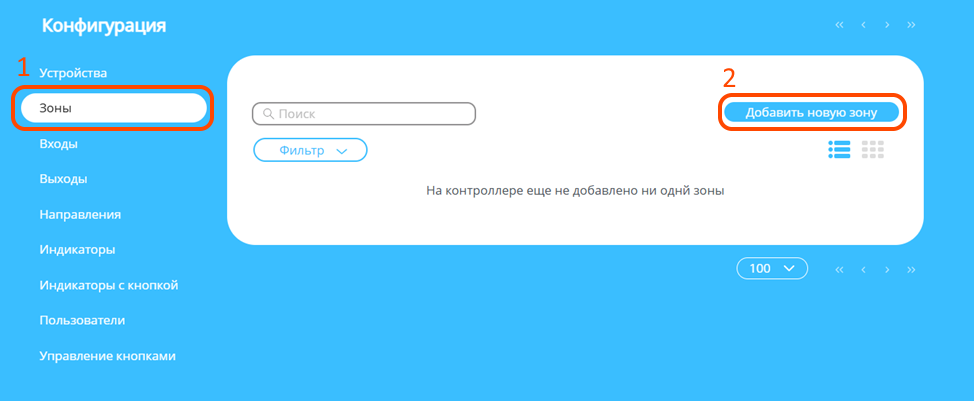

Откройте вкладку "Зоны".
Добавьте новую зону (Технологическую).
| рис. 9 |
Введите имя зоны и выберите тип (Технологический).
| рис. 10 |
Кликните по созданной технологической зоне.
| рис. 11 |

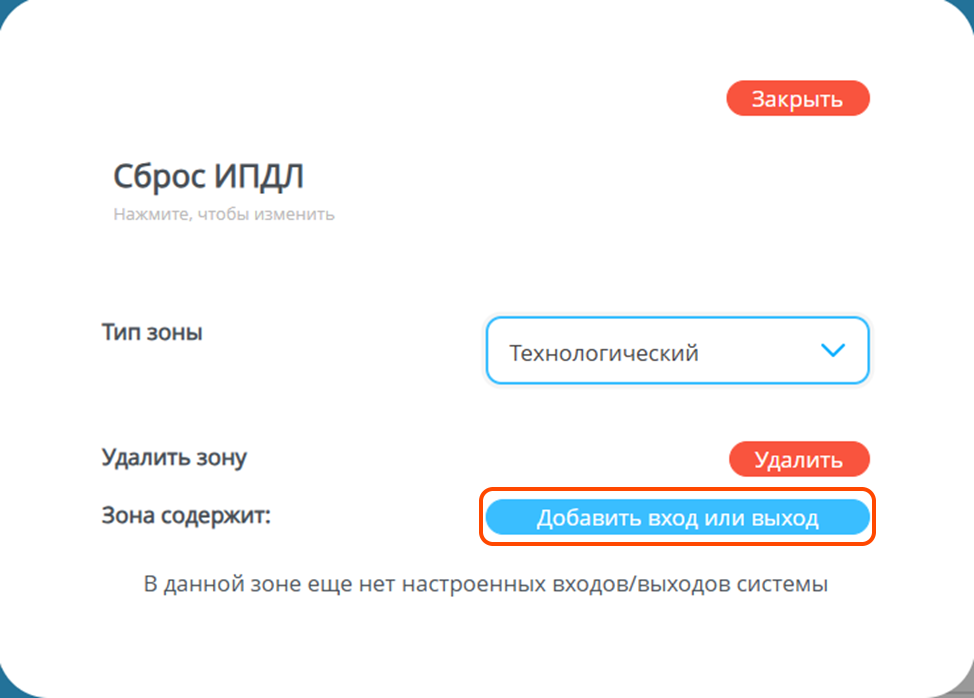

Нажмите «Добавить вход или выход».
| рис. 12 |
ВНИМАНИЕ! ИПДЛ для сброса режима «Пожар» требует кратковременное отключение питания.
Выберите тактику управления выходом:
«Исполнительный по команде «Сброс пожара или тревоги» для зон.
Далее введите имя выхода.
Так же можно выставить задержку до исполнения и время в рабочем состоянии.
| рис. 13 |

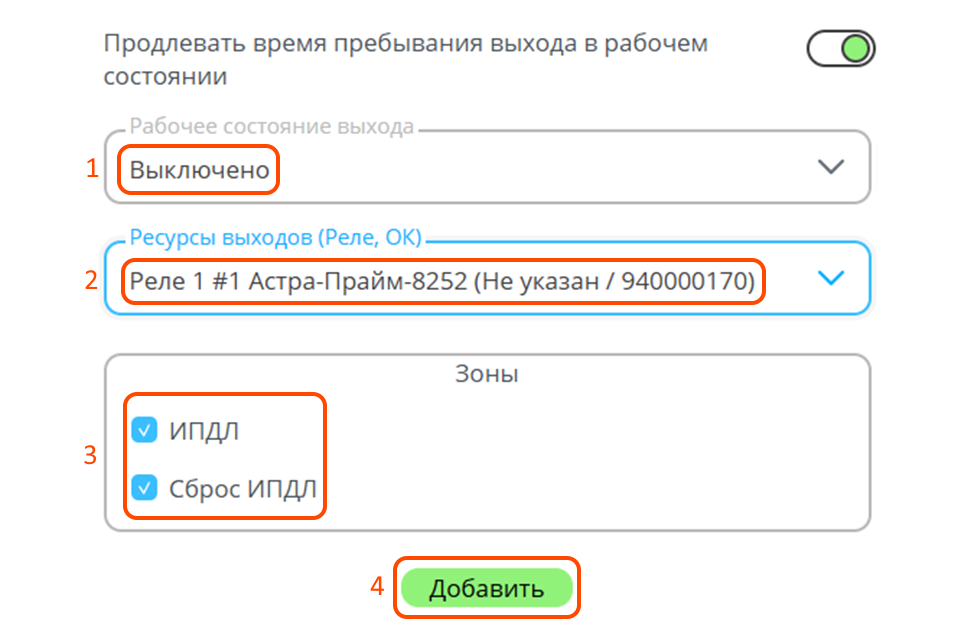

Далее установите рабочее состояние выхода в положение «Выключено».
Далее выберите реле.
Далее выберите зоны связанные с ИПДЛ.
Нажмите добавить.
| рис. 14 |

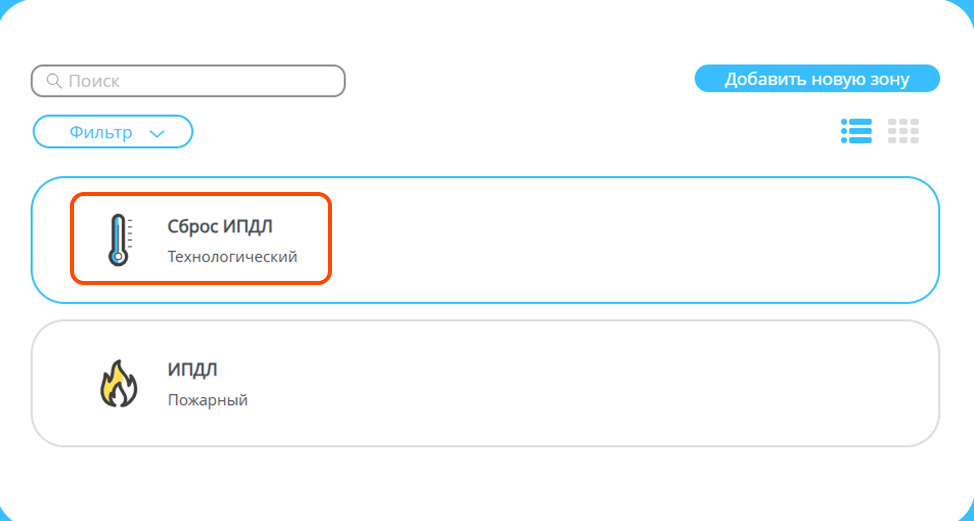

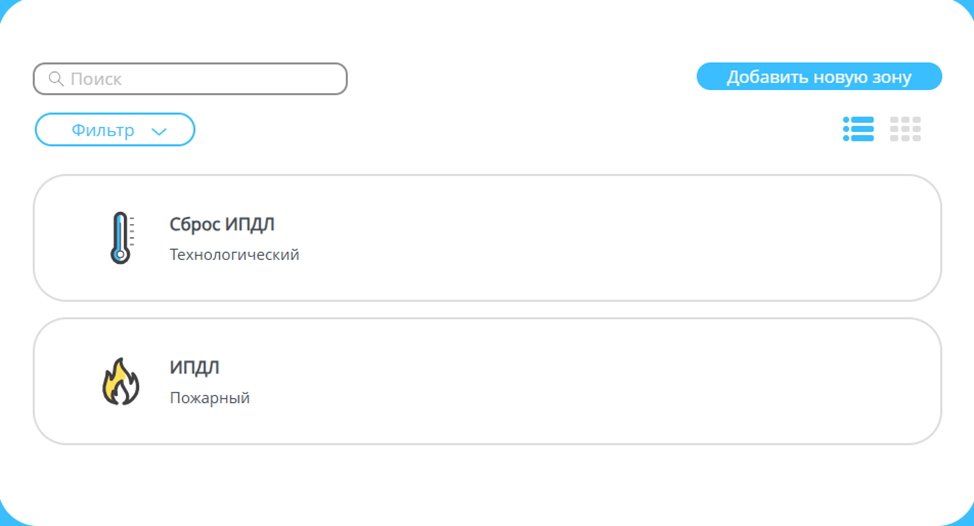

Так выглядит группа зон для работы ИПДЛ.
| рис. 15 |

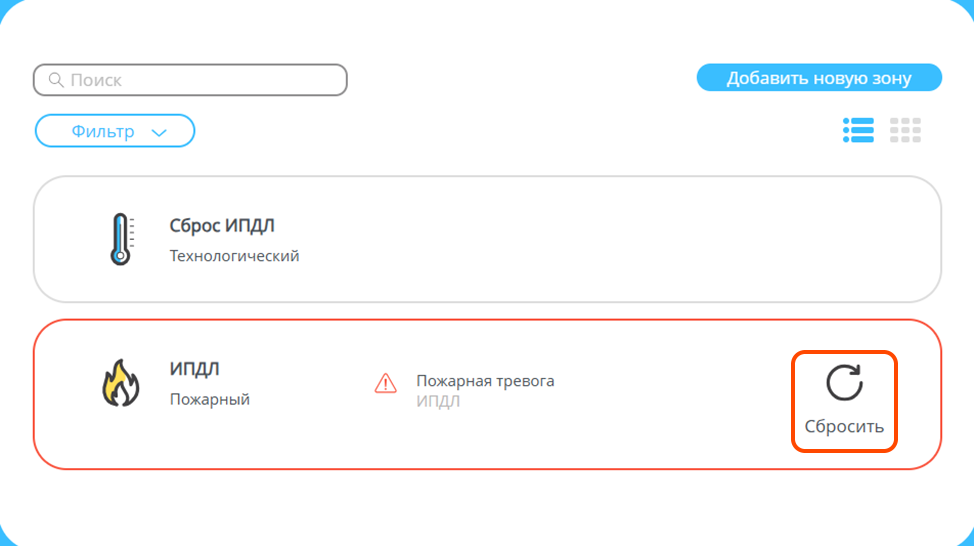

При возникновении сигнала «Пожар» нажмите на значок «Сбросить».
Питание ИПДЛ будет отключено на 10 сек.
| рис. 16 |
