Настройка сети Астра-7453

Настройка соединения

Перейдите в меню «Настройки» -> «Сеть». На странице выберите тип соединения, который планируете настроить «Ethernet», «Wi-Fi» или «USB».


Настройка Ethernet соединения (Проводное подключение)

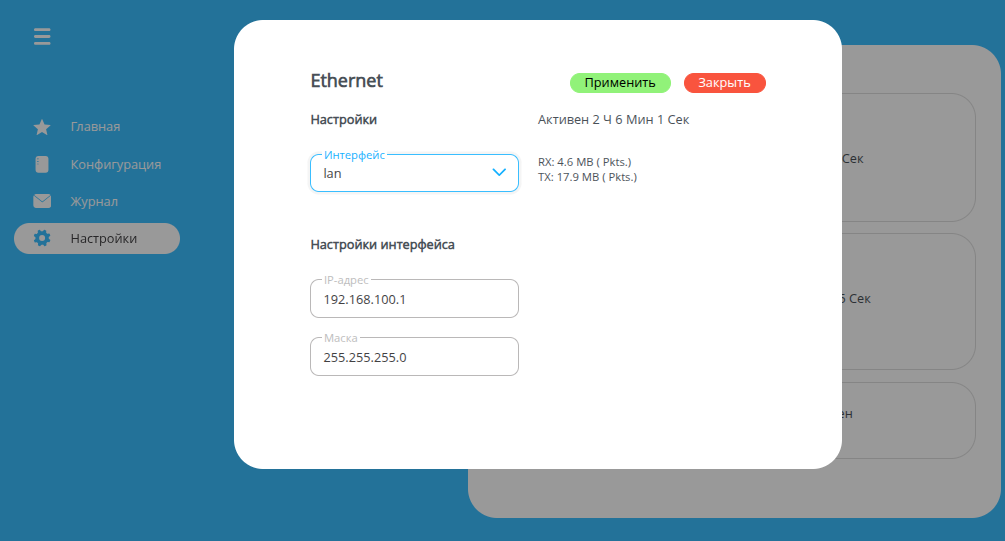

По умолчанию Ethernet соединение настроено в режиме Lan, в данном режиме ППКУП выступает в роли роутера и позволяет подключиться к нему напрямую с любого ПК. В этом режиме подключенное устройство (КП) автоматически получит IP-адрес.

При желании можно изменить IP-адрес и маску сети.

рис.1



Если необходимо подключить ППКУП в локальную сеть, настройте соединение типа WAN, для этого переключите интерфейс с LAN на WAN.

рис.2

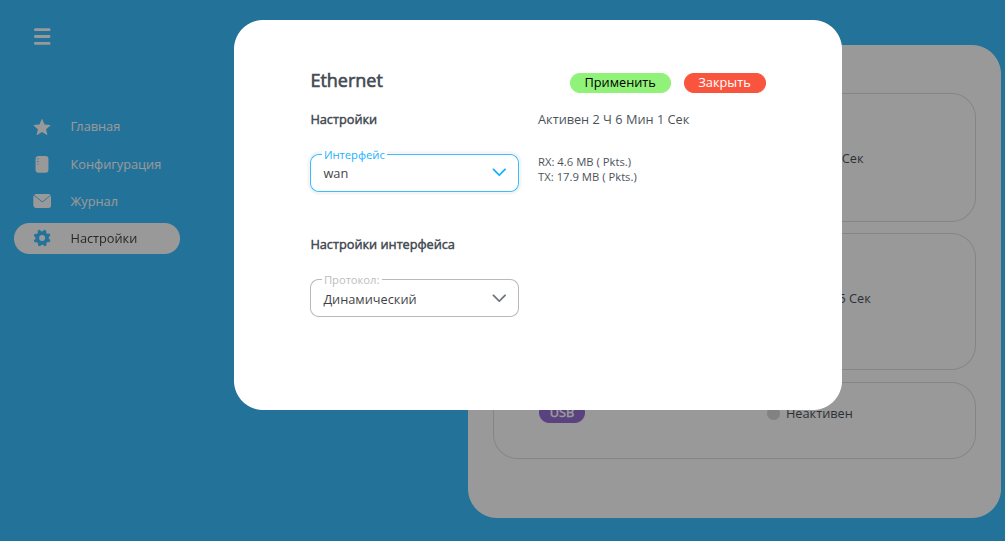

Если в Вашей локальной сети IP-адреса раздаются автоматически, то в поле Протокол выберите Динамический, и нажмите кнопку Применить.

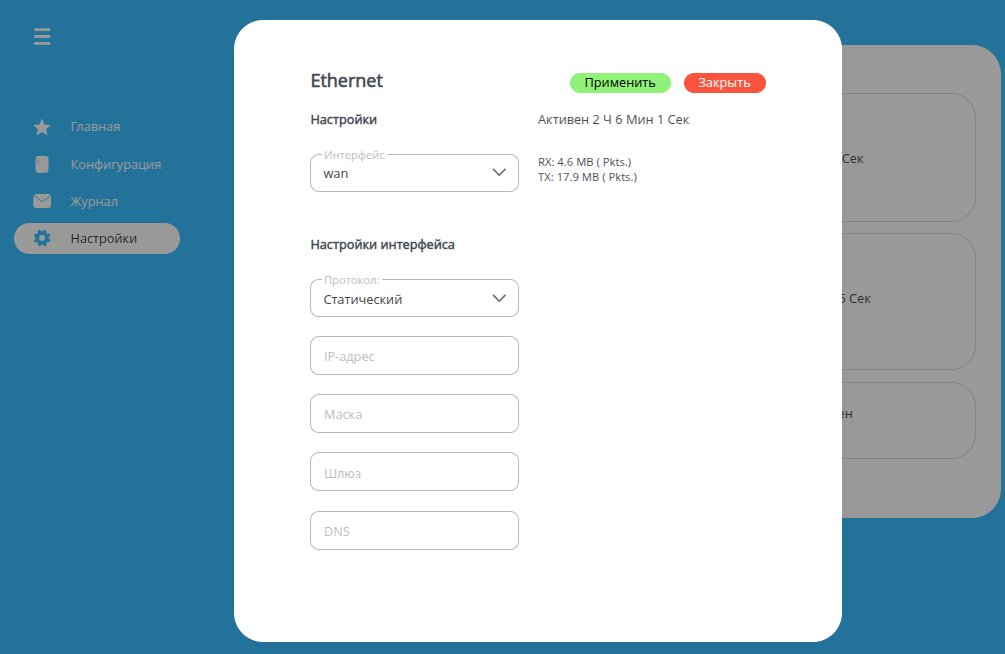

Если же необходимо указать статический IP-адрес, то в поле Протокол выберите пункт Статический.

рис.3

Заполните поля: IP-адрес, Маска, Шлюз и DNS вручную.

Нажмите кнопку Применить.

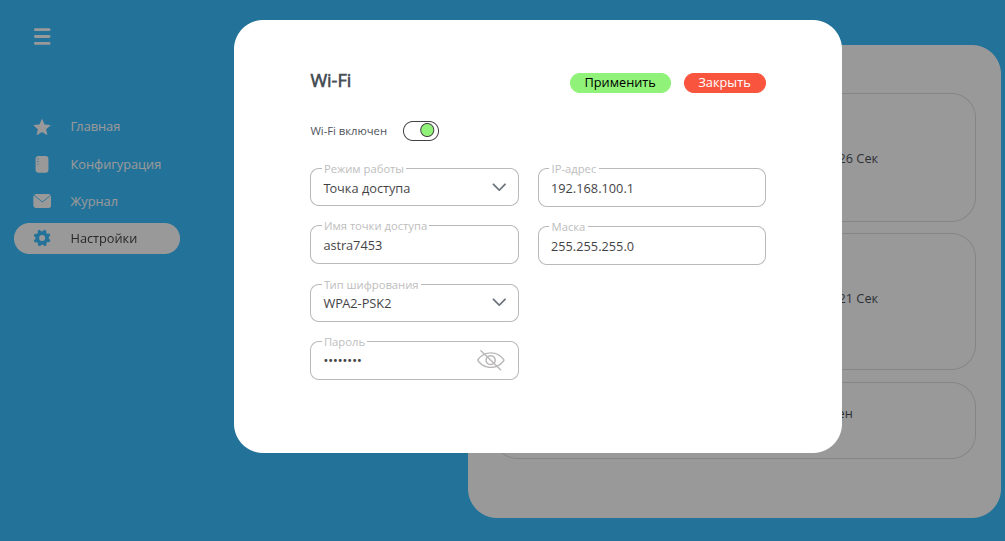

Настройка Wi-Fi (Точка доступа / Станция)

Поумолчанию Wi-Fi соединение настроено в режиме Точка доступа, в данном режиме ППКУП выступает в роли роутера и позволяет подключиться к нему с любого ПК или смартфона по Wi-Fi.

рис.4

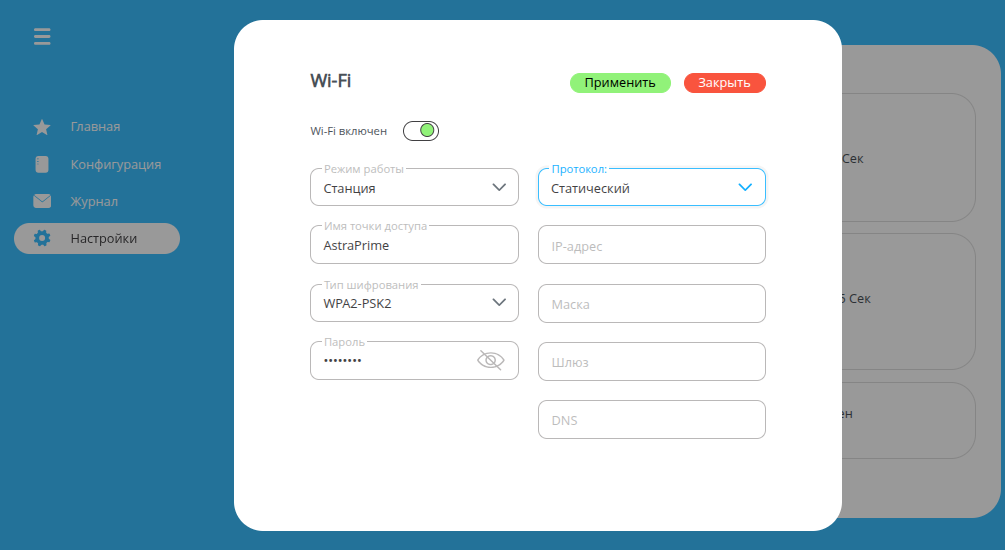

Если устройство должно принимать интернет от другого роутера или смартфона, либо имень доступ из локальной сети. В поле Режим работы выберите пункт Станция.


В поле Имя точки доступа укажите имя вашего Wi-Fi роутера, выберите используемый вашим роутером тип шифрования и укажите пароль для подключения к вашей точки доступа.
Если на вашем роутере IP-адреса назначаются автоматически, в поле протокол можно выбрать Динамический (не рекомендуется), в таком случае для дальнейшего подключения к веб-интерфейсу Вам понадобится узнать какой IP-адрес был получен устройством, обычно это можно узнать в интерфейсе настройки роутера.

Рекомендуем указать Статический протокол и настроить параметры соединения вручную.

рис.5

Заполните поля: IP-адрес, Маска, Шлюз и DNS.

Нажмите кнопку Применить.

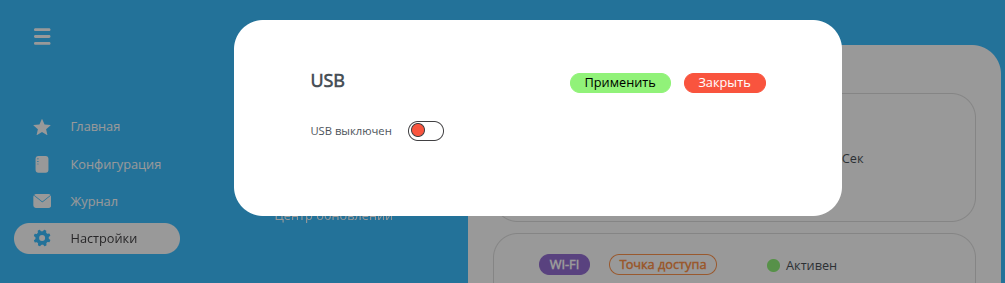

Настройка через USB-модем (3G/4G)

Используется для резервного или мобильного интернета через сотовую сеть.

рис.6

  1. Вставьте USB-модем с SIM-картой в USB-разъем устройства.
  2. В окне настроек включите интерфейс USB.
  3. Нажмите Применить.
