Назначение и настройка проводного выхода для индикации саботажа в зонах.
Рассмотрим на примере создания технологической зоны контроля вскрытия корпуса ИПР и индикацией на Астра 10.
1. Создание технологической зоны.

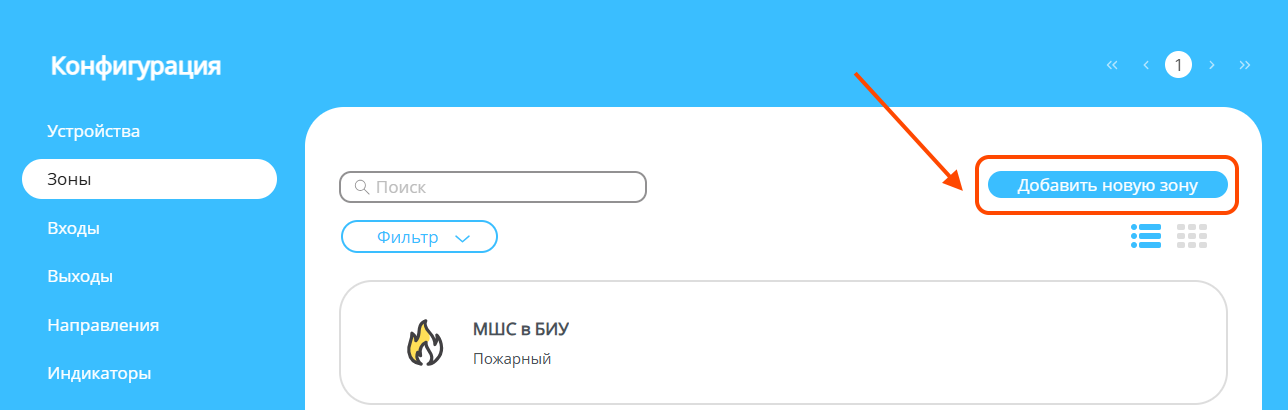

Зайдите во вкладку "Конфигурация" далее вкладка "Зоны" далее нажмите кнопку "Добавить новую зону".
| рис. 1 |

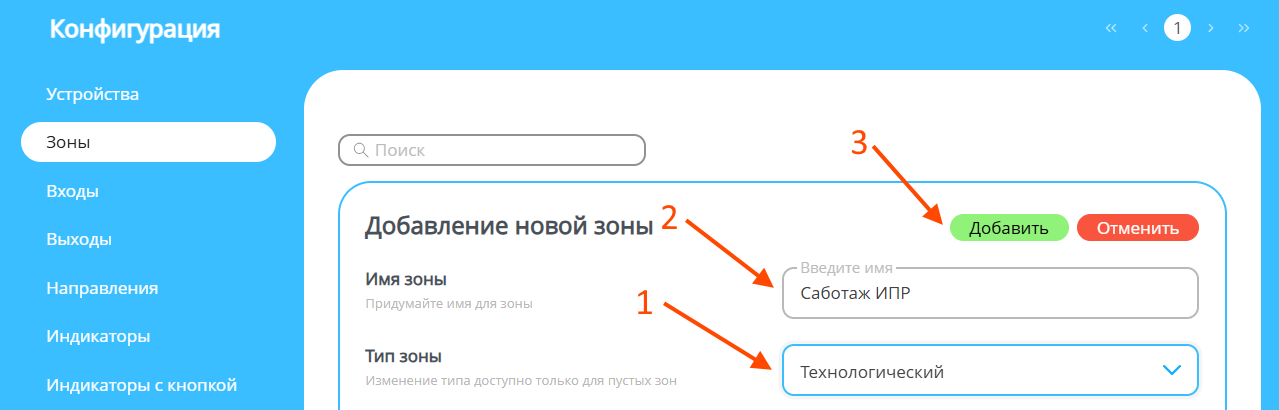

Выберите тип зоны "Технологический" далее введите имя зоны далее нажмите кнопку "Добавить".
| рис. 2 |

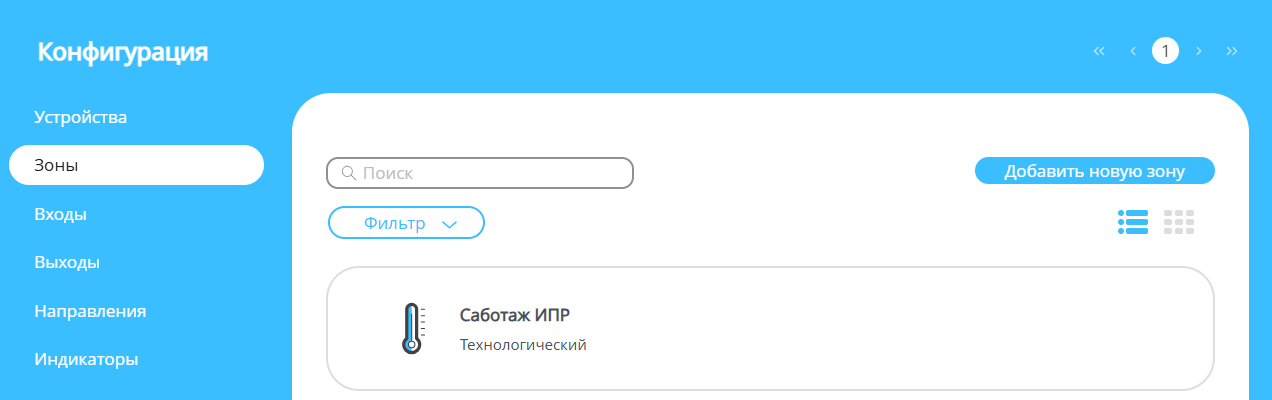

Технологическая зона создана.
| рис. 3 |
Нажмите на созданную нами зону. Откроется следующее окно:

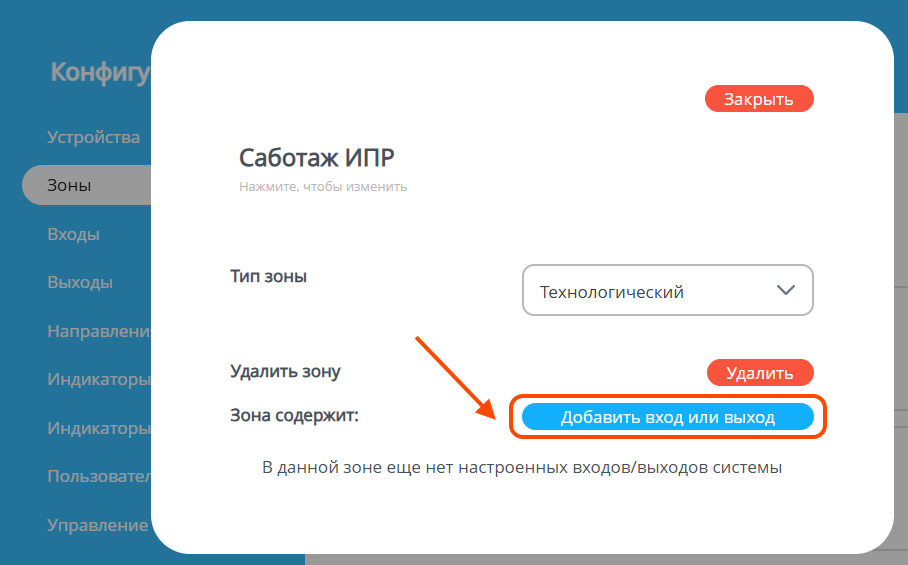

Нажмите "Добавить вход или выход".
| рис. 4 |
Откроется следующее меню:

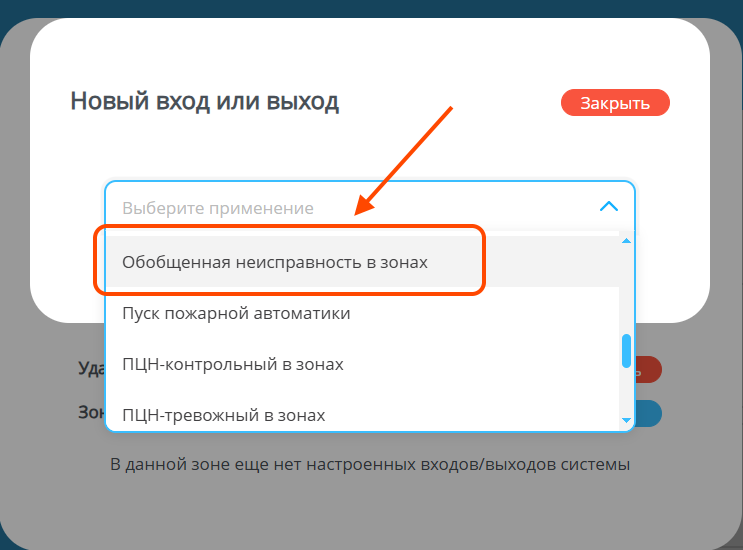

Выберите строку "Обобщенная неисправность в зонах".
| рис. 5 |
Откроется следующее меню:

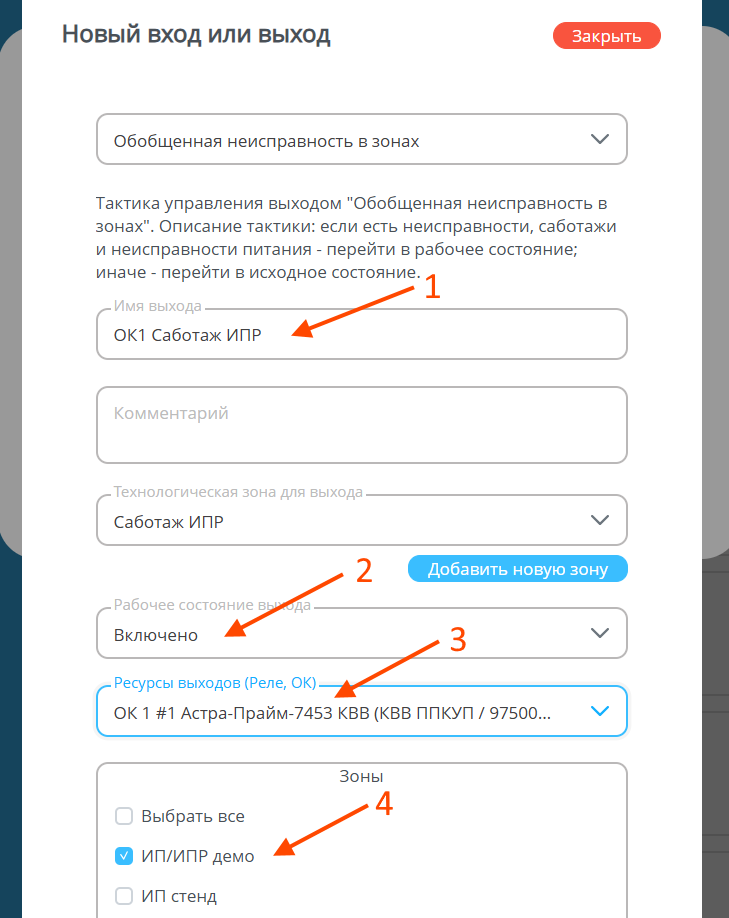

Введите "имя выхода" далее установите "рабочее состояние выхода" (При саботаже будет включено) далее выберите физический выход (в данном случае открытый коллектор 1) далее выберите зоны, о неисправности или саботаже в которых будет оповещать созданный выход.
| рис. 6 |

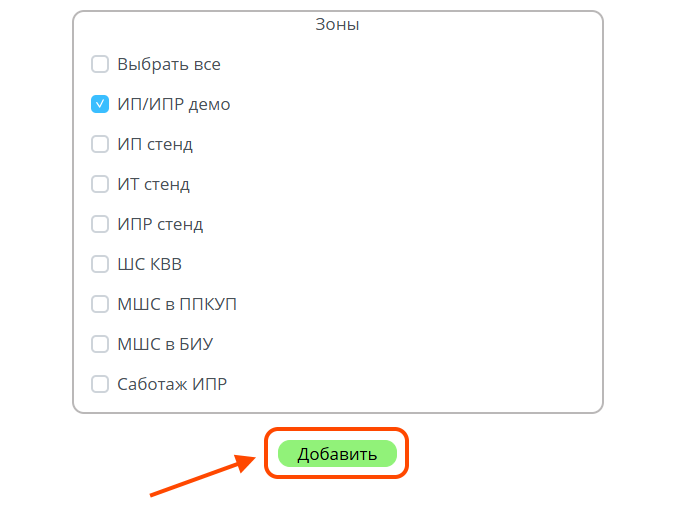

Нажмите "Добавить".
| рис. 7 |

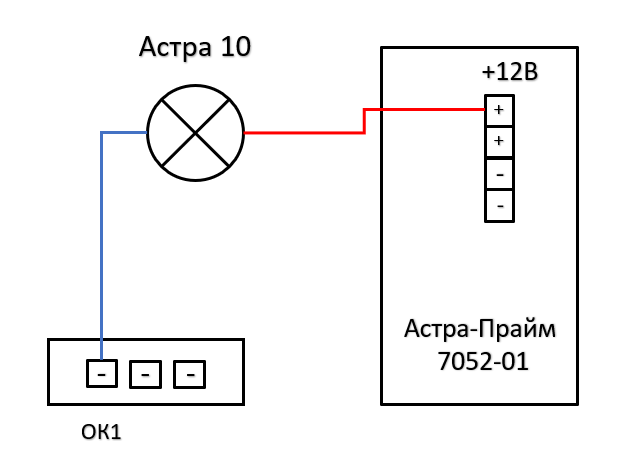

Подключите по схеме оповещатель, например Астра 10.
| рис. 8 |
