Управление выходом напряжения 8252 через индикатор с кнопкой.

 1. Создайте направление.

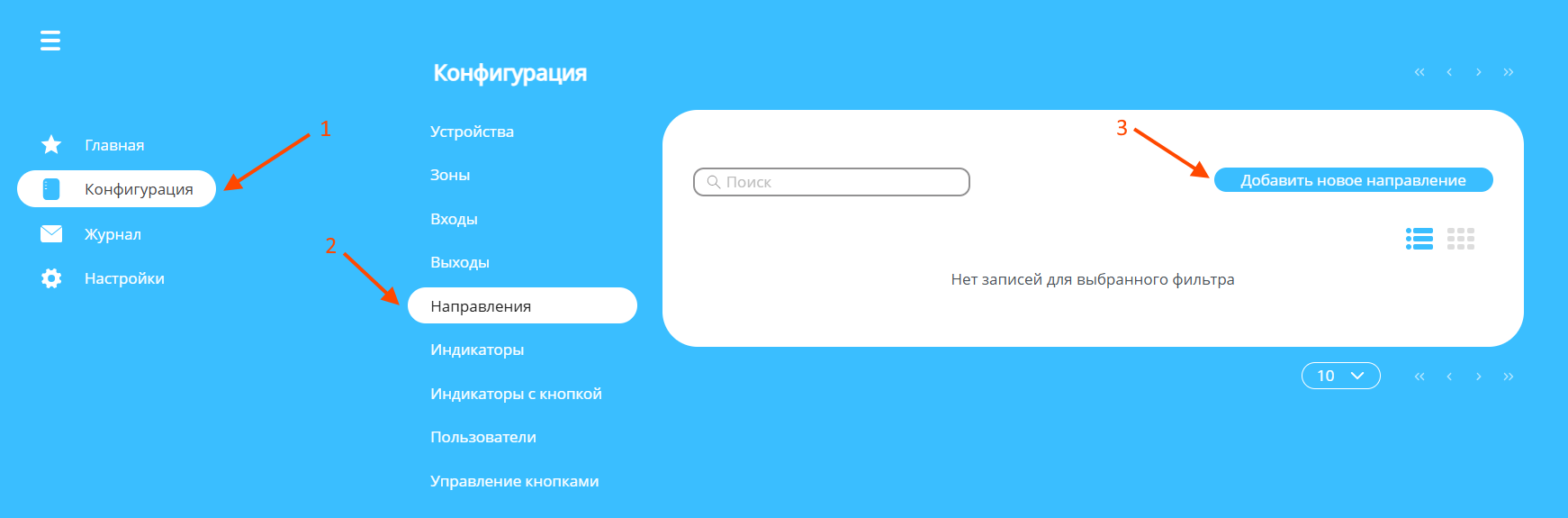

Зайдите во вкладку «Конфигурация» далее вкладка «Направления» далее нажмите «Добавить новое направление».

рис. 1

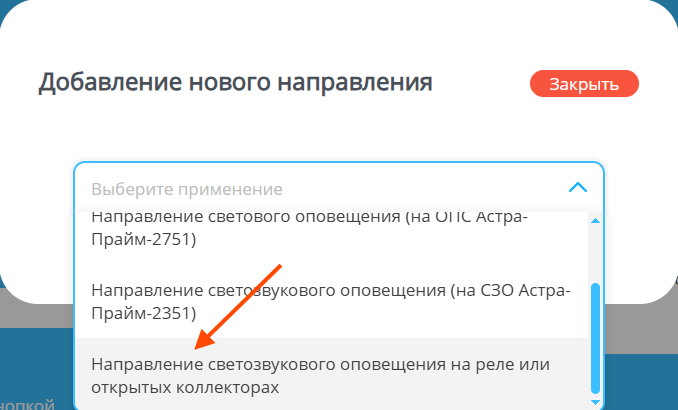

2.Выберите "Направление светозвукового оповещения на реле или открытых коллекторах".

рис. 2

 3. Откроется следующее меню:

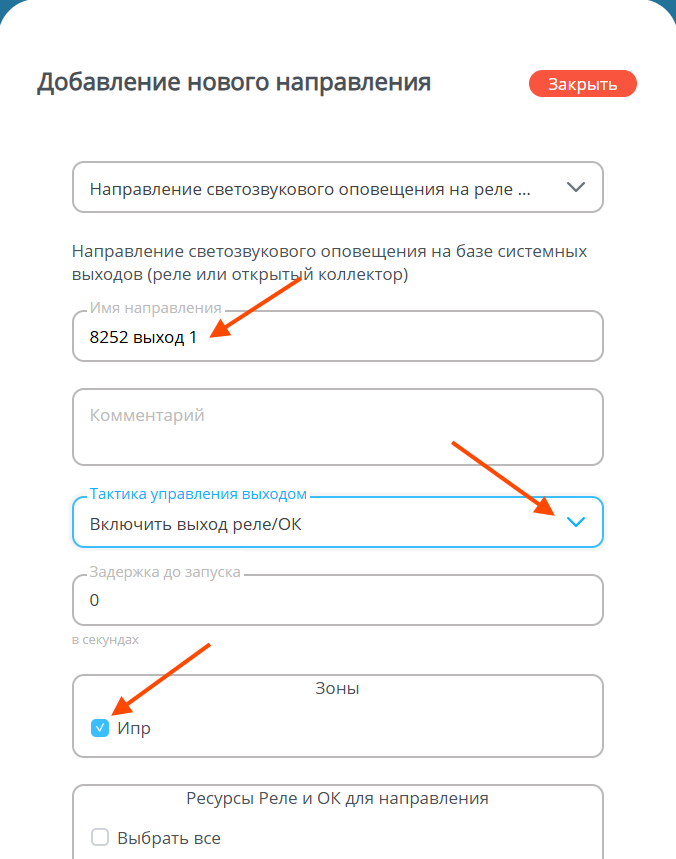

Введите имя направления.
Выберите нужную тактику управления. (Тактика на изображении будет включать выход при пожаре/тревоге и при нажатии на индикатор с кнопкой).

рис. 3

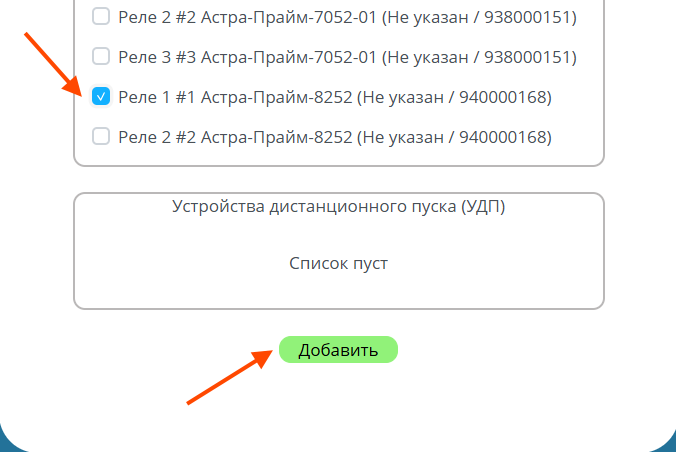

Выберите соответствующий выход.

Нажмите кнопку "Добавить".

рис. 4

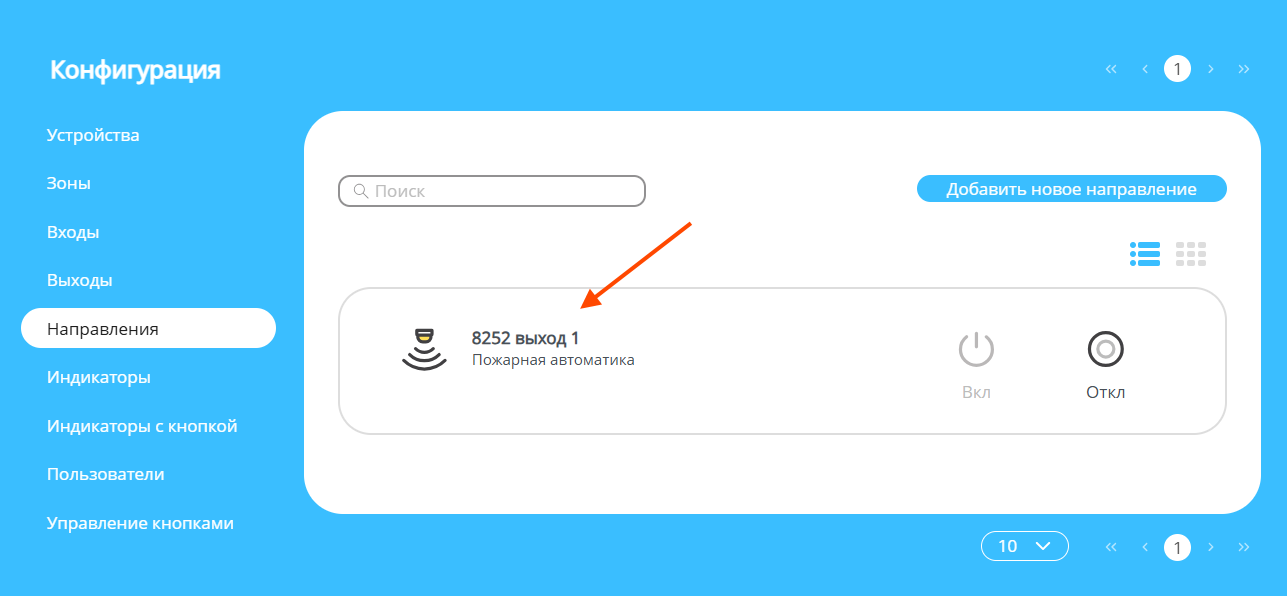

4. Направление создано.

рис. 5

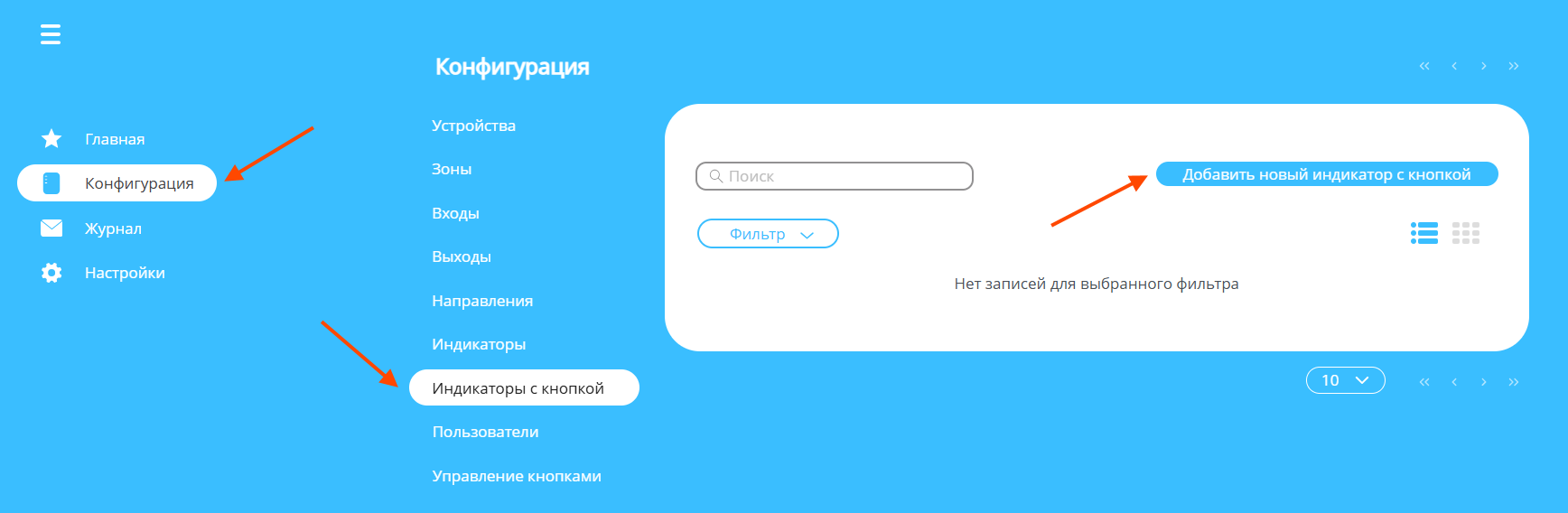

5. Создайте индикатор с кнопкой для управления созданным направлением.

рис. 6

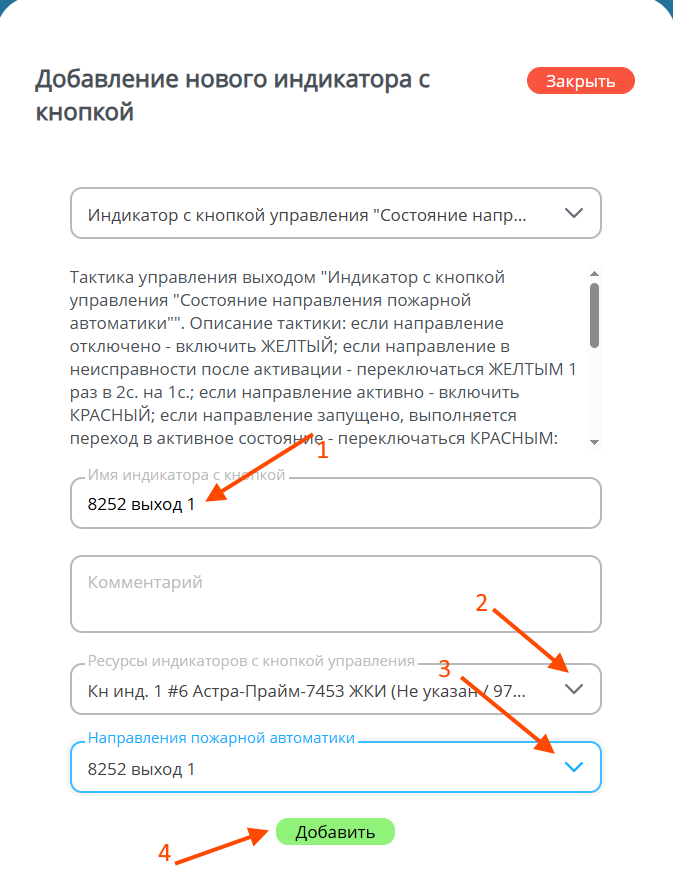

Откроется следующее окно:

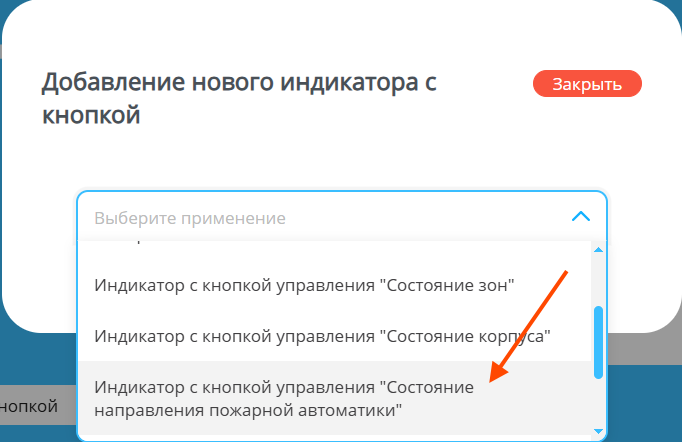

Выберите индикатор с кнопкой управления "Состояние направления пожарной автоматики".

рис. 7

Создайте имя индикатора.
Выберите ресурс индикатора.
Выберите направление.

Нажмите кнопку "добавить".

рис. 8

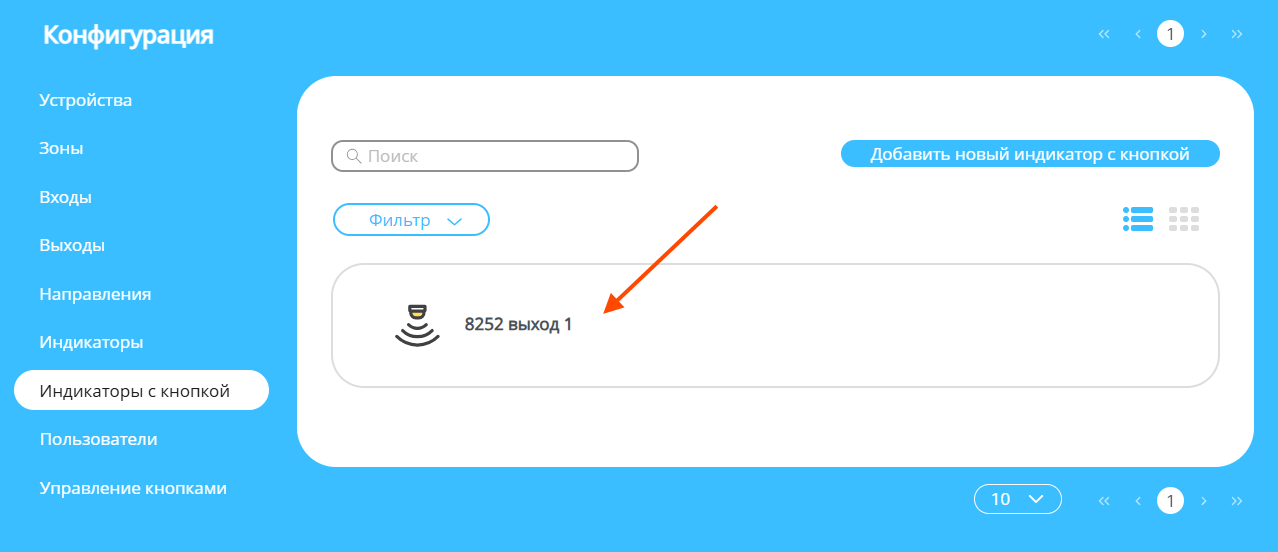

6. Индикатор с кнопкой создан.

рис. 9

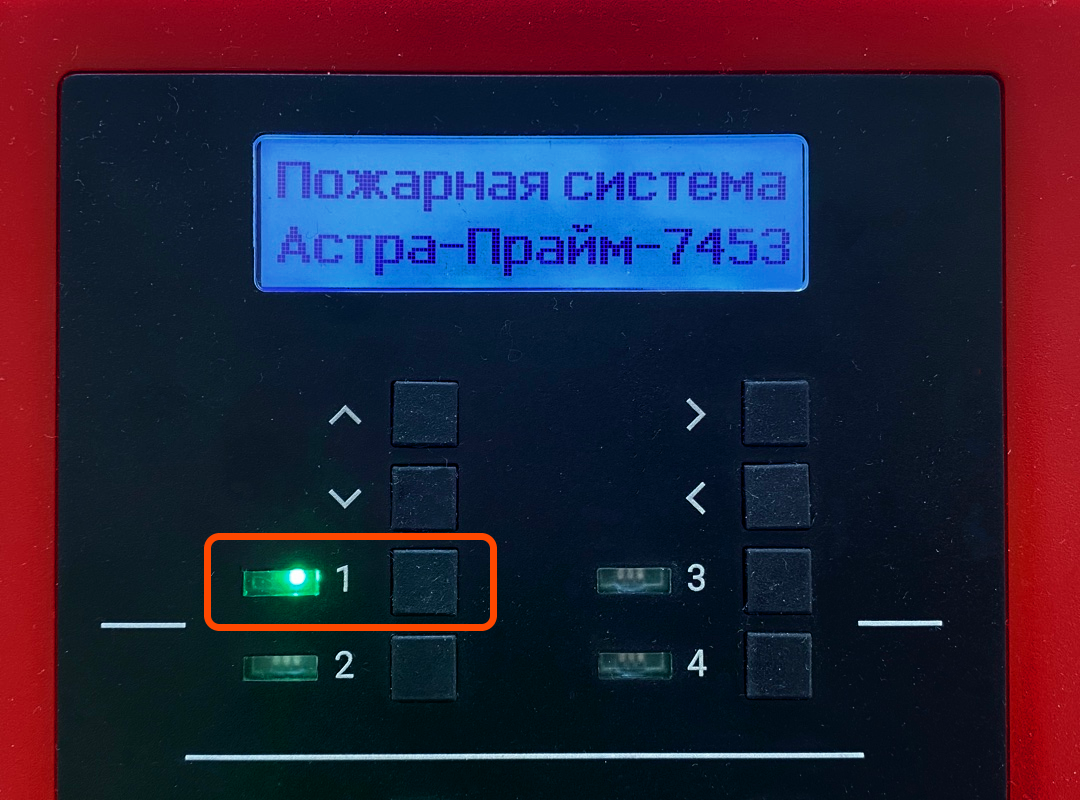

7. При правильном подключении нагрузки на модуль вывода напряжения 8252, назначенный индикатор загорится зеленым цветом.

рис. 10
