Регистрация и настройка оповещателя пожарного речевого адресного Астра-Прайм-2951.

 1. Регистрация устройства.

Зайдите во вкладку «Конфигурация» далее вкладка «Устройства» далее «зарегистрировать устройство».

рис. 1

Откроется следующее меню:

рис. 2

 Существует 3 способа регистрации устройств:

а) Автоматический (подача питания).

б) Автоматический (с помощью пульта Астра-942).

в) По серийному номеру.

а) Автоматическая регистрация устройства.

Автоматическая регистрация устройства может осуществляться двумя способами.

1. Подключение питания устройства (батареек), (устройство должно быть новым, нигде не зарегистрированным ранее или с очищенной памятью).
2. С помощью лазерного пульта (засветка светового окошка на устройстве специальным пультом Астра 942)

Рассмотрим 1 вариант автоматической регистрации.

рис. 3

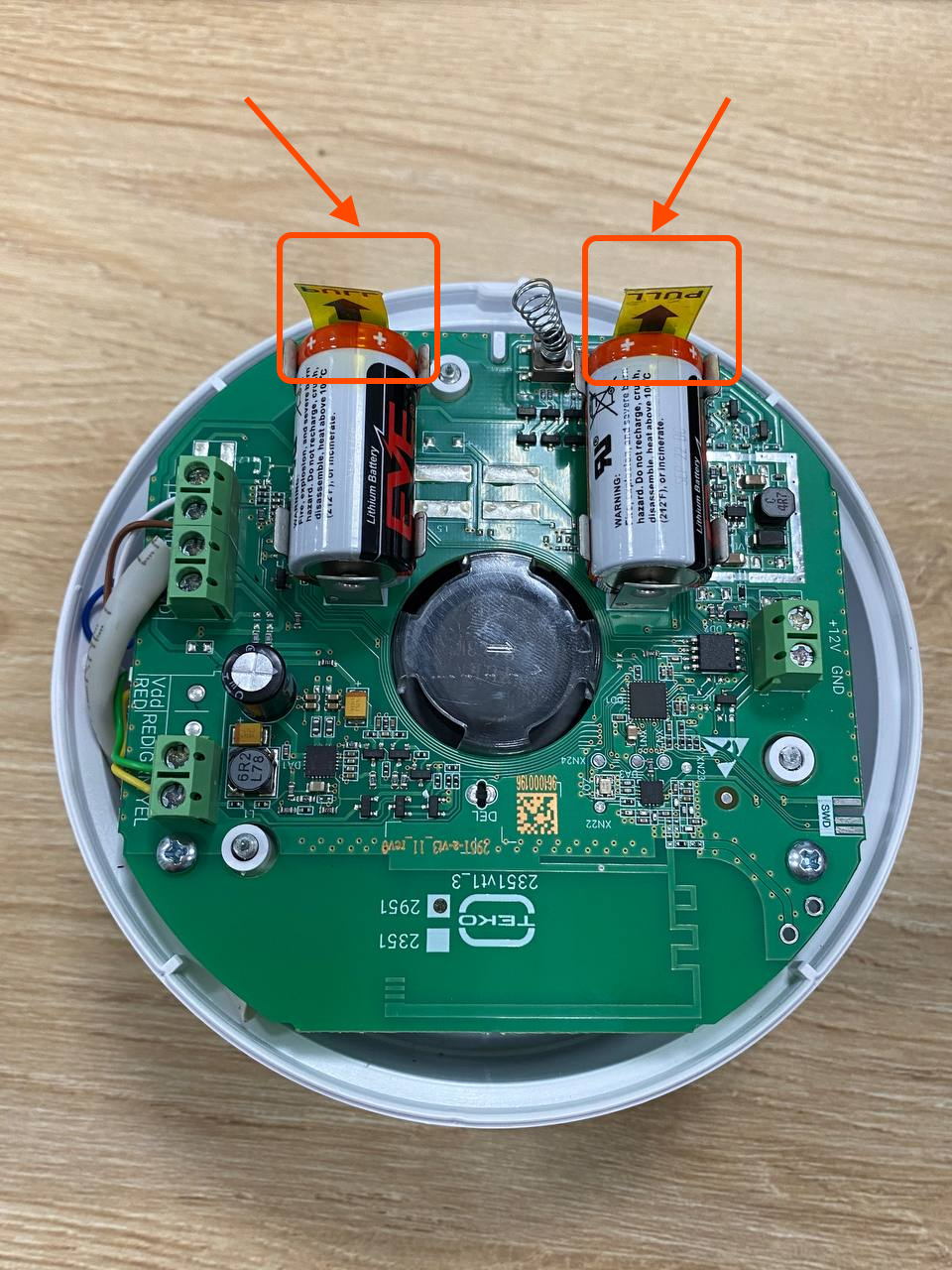

Все радиоканальные устройства поставляются с защитной мембраной на батарейках!

После запуска процесса регистрации необходимо извлечь мембраны, тем самым подать напряжение на регистрируемое устройство.

рис. 4

При успешной регистрации появится следующее окно: ЗДЕСЬ ЗДЕСЬ

рис. 5

Нажмите "Закрыть". Устройство появится в общем списке устройств.

б) Второй вариант автоматической регистрации. Подразумевается использование специального лазерного пульта Астра-942.

Выберите автоматическую регистрацию.

Нажмите кнопку «Начать».

рис. 6

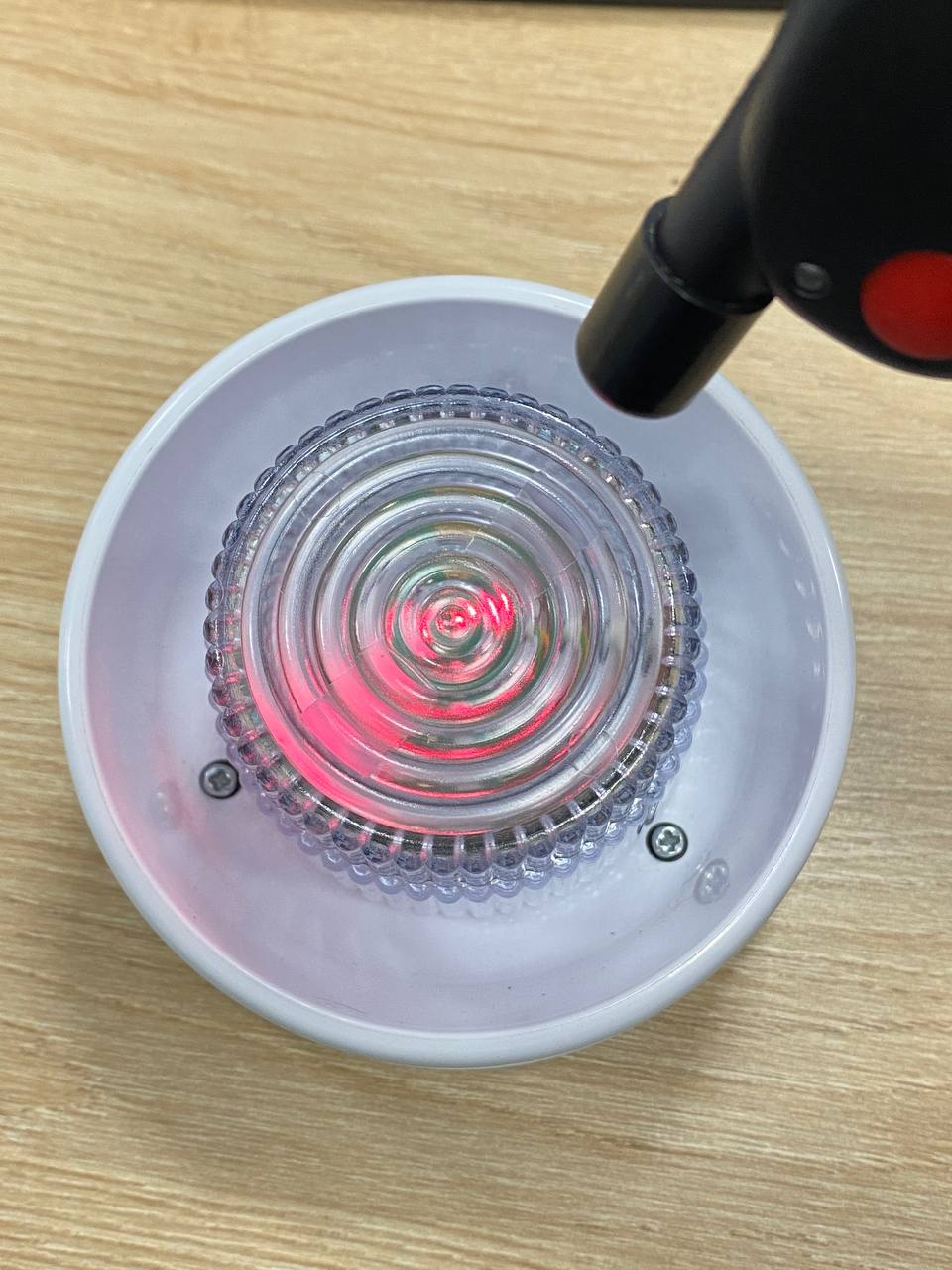

Пультом Астра 942 выполняется засветка окна индикации на извещателе.

За функцию регистрации устройств отвечает клавиша 3.

Включен красный цвет до окончания процесса удаления (5 +-1с.).

рис. 7

 При успешной регистрации, индикатор извещателя  загорается зеленым цветом на 0.5 сек.

рис. 8

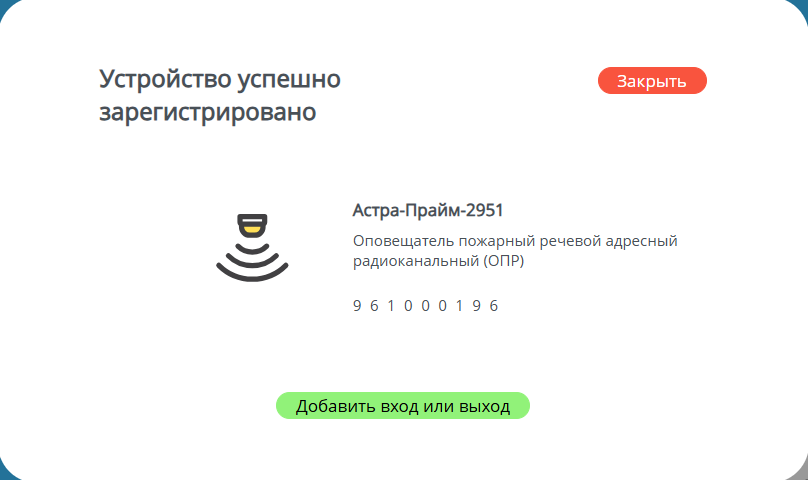

При успешной регистрации появится следующее окно:

рис. 9

  в) Регистрация устройства по серийному номеру.

 Регистрация по серийному номеру происходит тремя способами:

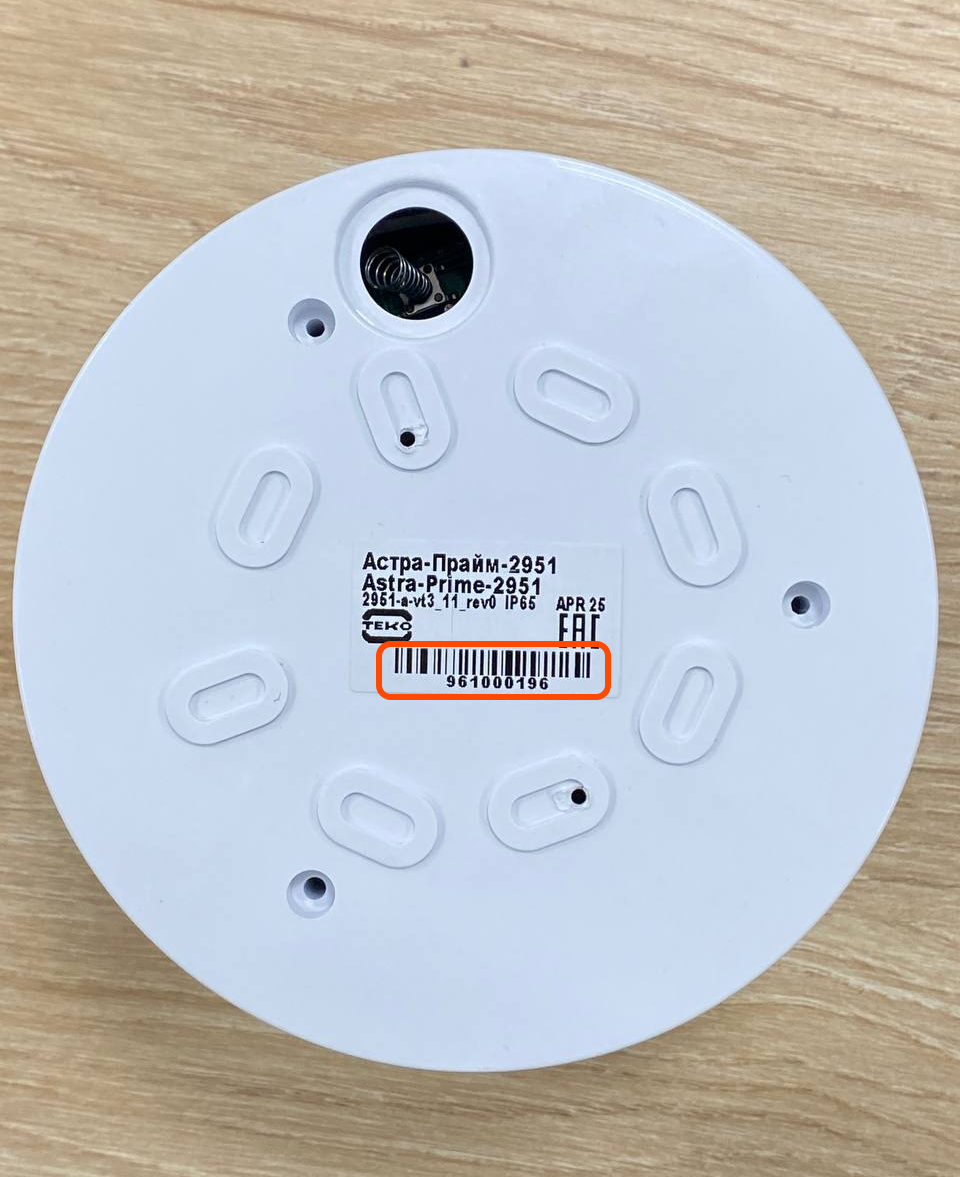

1. При наличии на устройстве камеры, сканируется штрихкод устройства.
2. Серийный номер вводится вручную.
3. Сканером штрихкодов.

Рассмотрим второй вариант. Т.к. на устройстве, где выполнен вход в веб интерфейс Астра-Прайм отсутствуют камеры.

рис. 10

 Выберите регистрацию по серийному номеру.

        Нажмите кнопку "Применить".

рис. 11

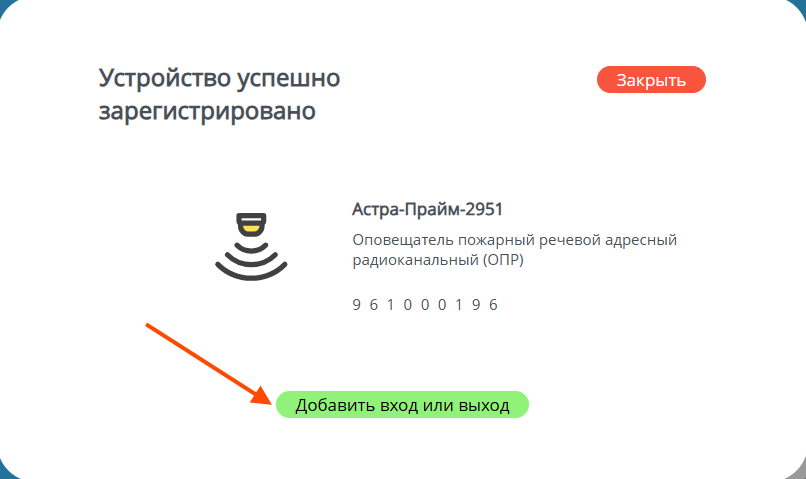

При успешной регистрации мы увидим следующее окно:

рис. 12

Нажмите «Добавить».

Открывается следующее меню:

рис. 13

При нажатии «Добавить новый элемент» открывается меню создания нового выхода.

Так же можно закрыть окно и создать выход отдельно через вкладку «Выходы».

Укажите имя выхода, в нашем случае это СЗО Астра-Прайм 2351.

Выберите светозвуковой оповещатель из списка предложенных.

Нажмите добавить.

рис. 14

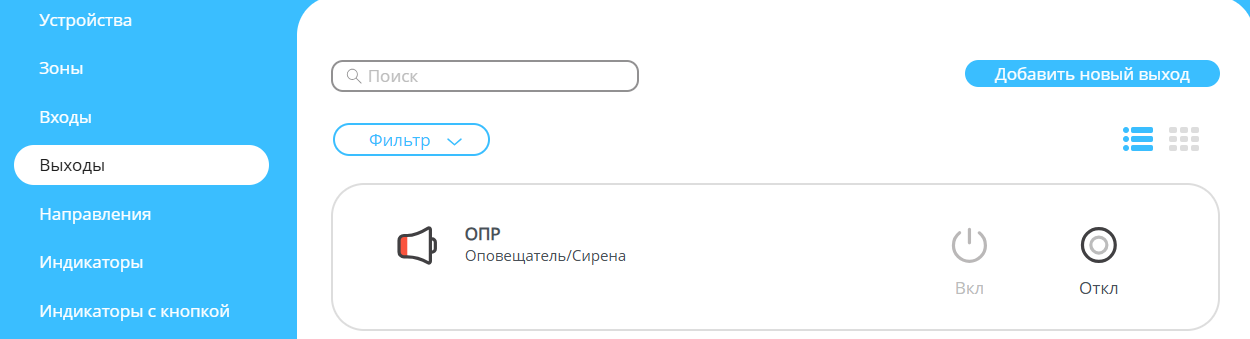

Так будет выглядеть в списке выходов, созданный нами выход.

рис. 15

2. Создание направления выходов.

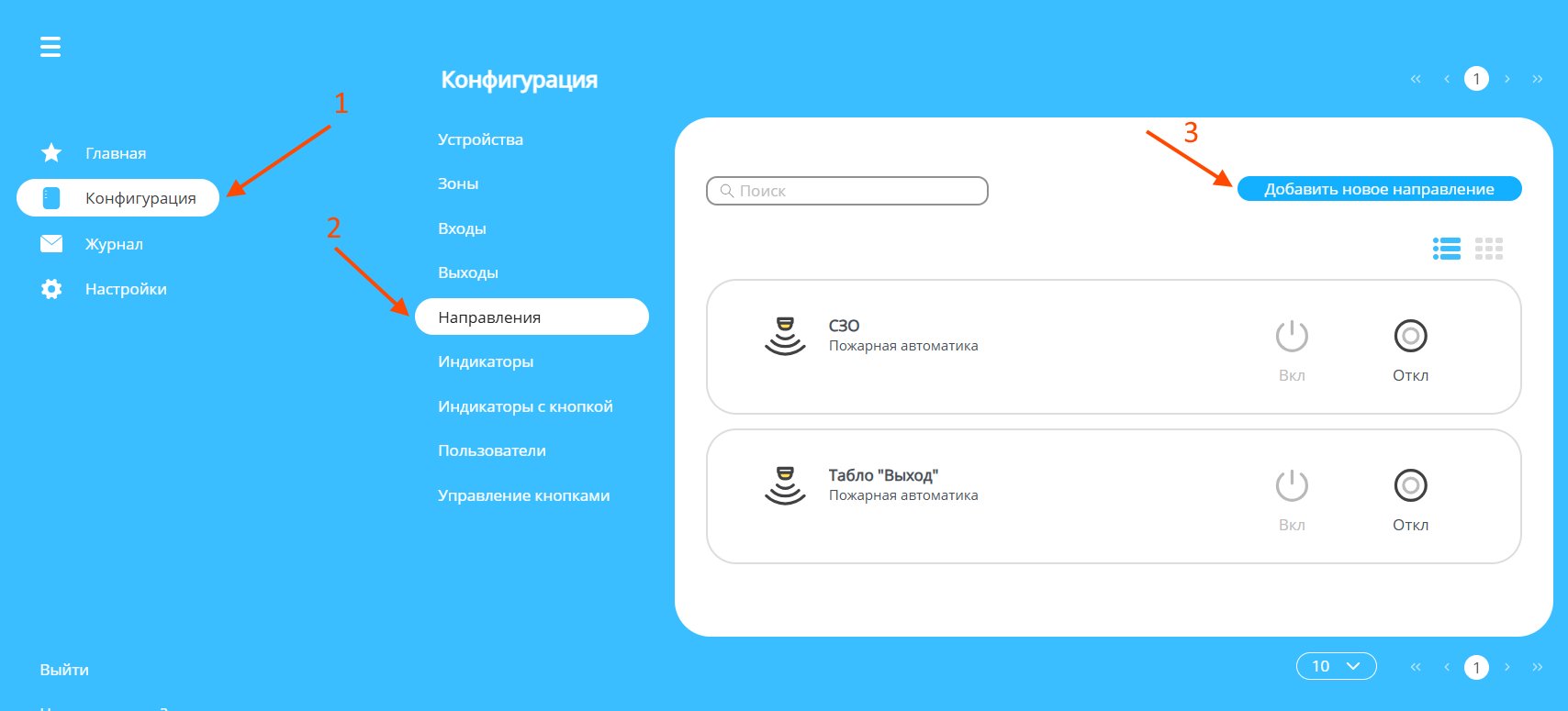

Вкладка "Конфиругация".

Далее вкладка "Направления".

Нажмите "Добавить новое направление".

рис. 16

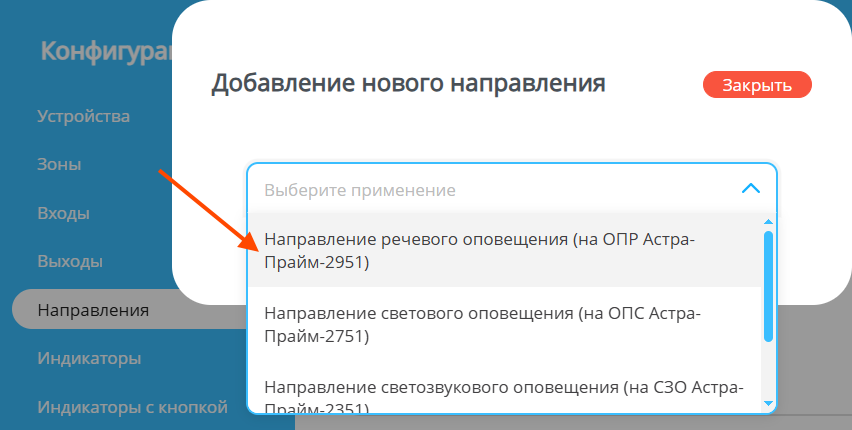

 Открывается окно выбора характеристики направления.

Кликните по нужному вам направлению.

рис. 17

Открывается следующее меню:

Присвойте имя направлению, далее выберите Зоны которые будут задействованы, выберите устройства из списка,  выберите речевое сообщение, нажимаем кнопку «добавить».

рис. 18

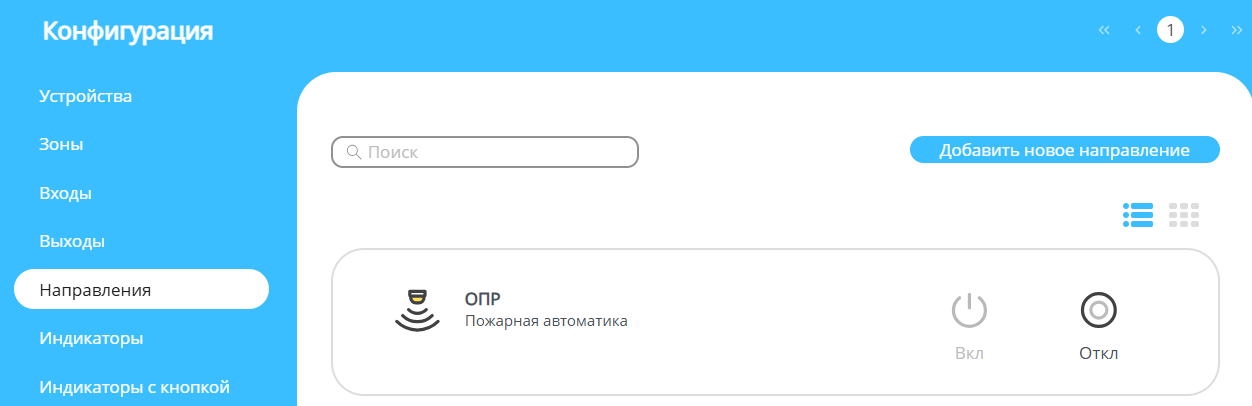

Направление создано.

рис. 19
