Регистрация и настройка извещателя пожарного ручного Астра-Прайм 4551.

Существует 3 способа регистрации извещателей:

1)Автоматический(подача питания).

2)Автоматический(с помощью пульта Астра-942).

3)По серийному номеру.

•  Регистрация устройства.

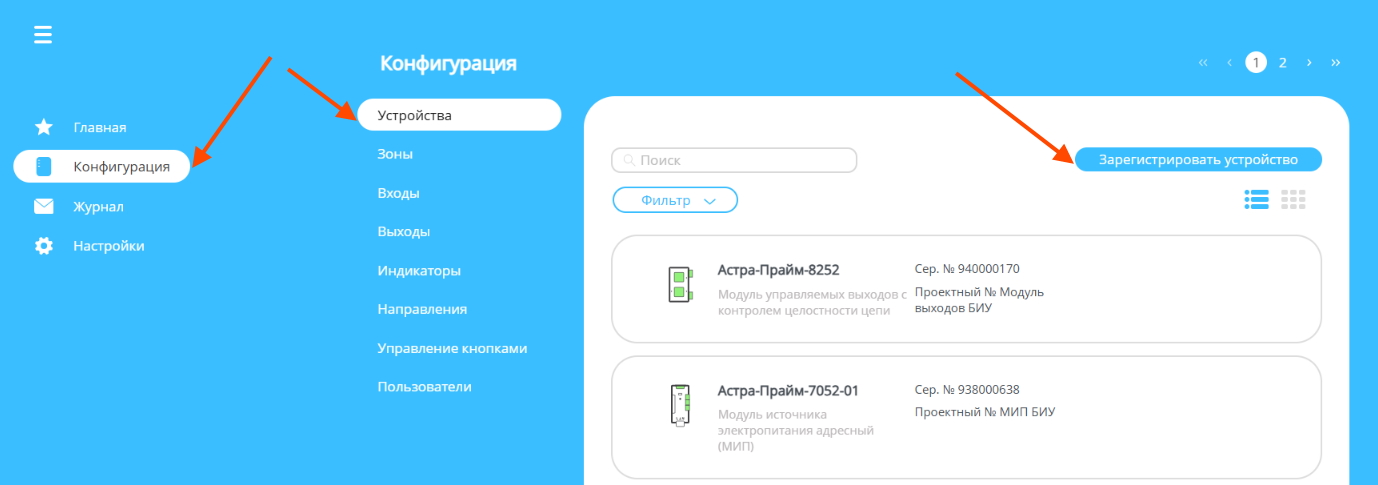

Зайдите во вкладку «Конфигурация» далее вкладка «Устройства» далее «зарегистрировать устройство».

рис. 1

Откроется следующее меню:

рис. 2

1. Автоматическая регистрация устройства.

Автоматическая регистрация устройства может осуществляться двумя способами.

1. Подключение питания устройства (батареек), (устройство должно быть новым, нигде не зарегистрированным ранее или с очищенной памятью).
2. С помощью лазерного пульта (засветка светового окошка на устройстве специальным пультом Астра 942)

Рассмотрим 1 вариант автоматической регистрации.

рис. 3

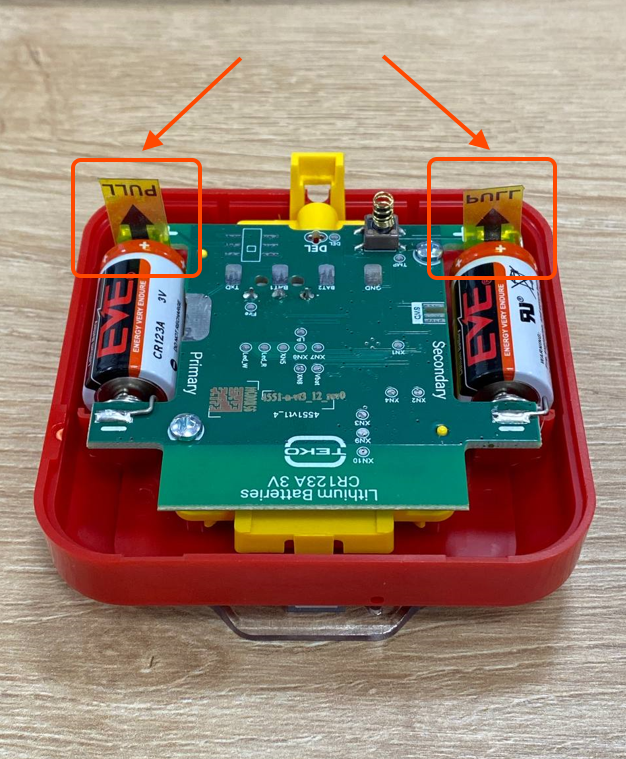

Все радиоканальные устройства поставляются с защитной мембраной на батарейках!

После запуска процесса регистрации необходимо извлечь мембраны, тем самым подать напряжение на регистрируемое устройство.

рис. 4

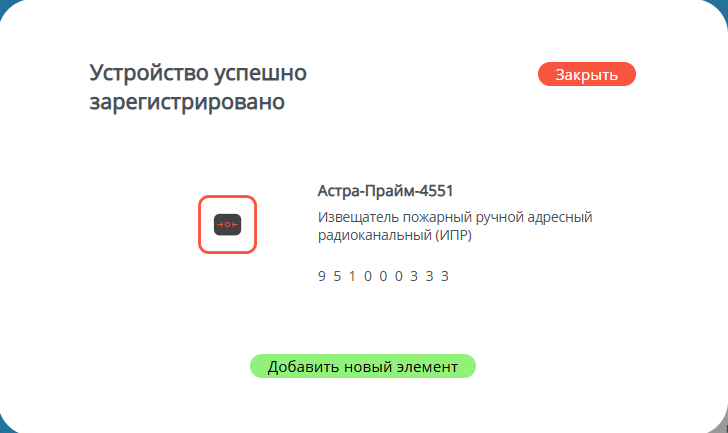

 При успешной регистрации появится следующее окно:

рис. 5

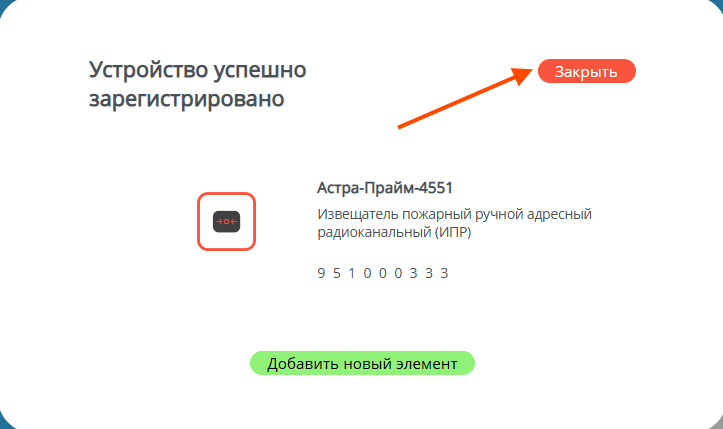

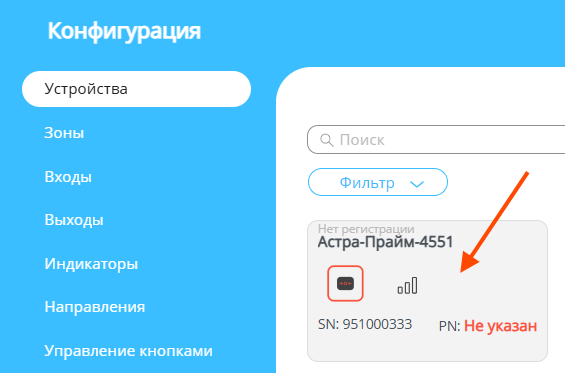

 Нажмите "Закрыть". Устройство появится в общем списке устройств.

2. Второй вариант автоматической регистрации. Подразумевается использование специального лазерного пульта Астра-942.

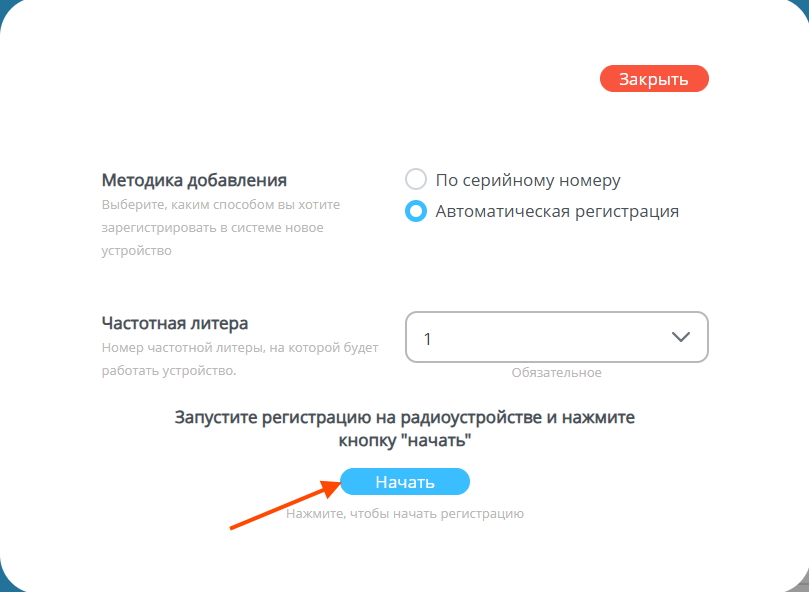

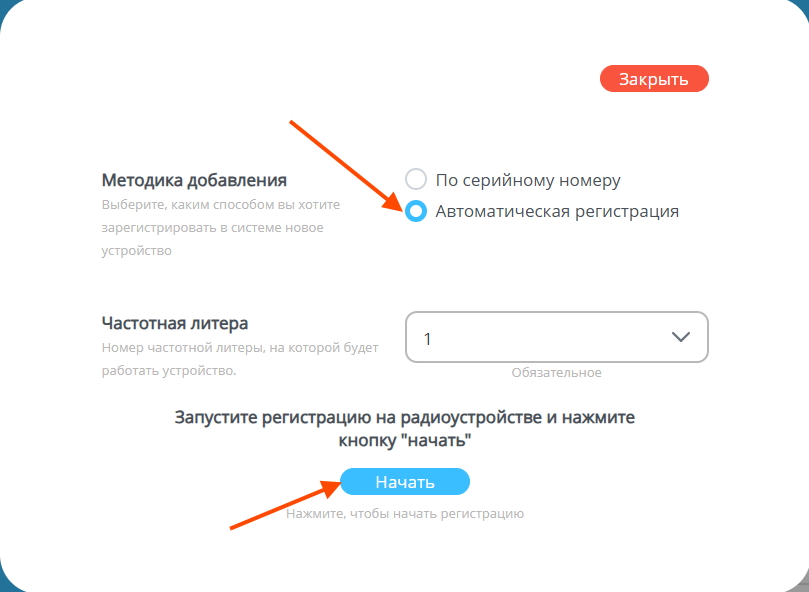

Выберите автоматическую регистрацию.

Нажмите кнопку «Начать».

рис. 6

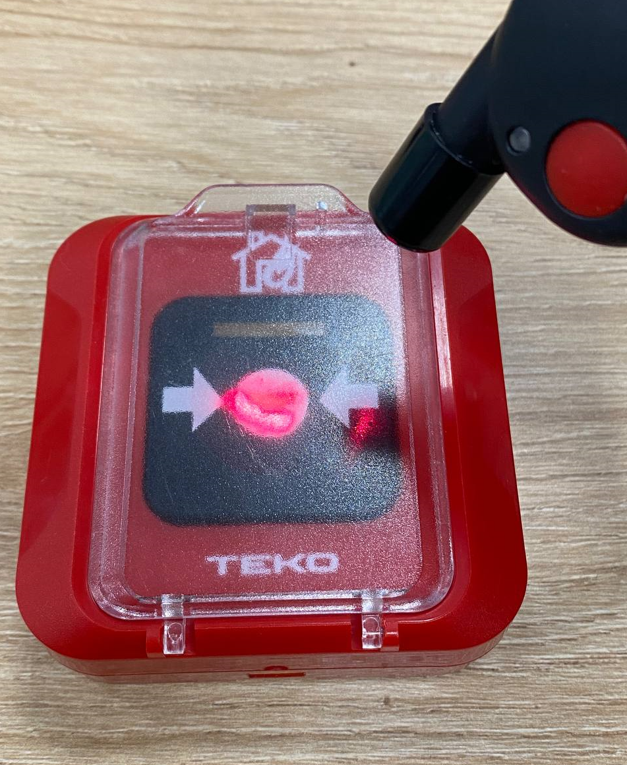

Пультом Астра 942 выполняется засветка окна индикации на извещателе.

За функцию регистрации устройств отвечает клавиша 3.

Включен красный цвет до окончания процесса удаления (5 +-1с.).

рис. 7

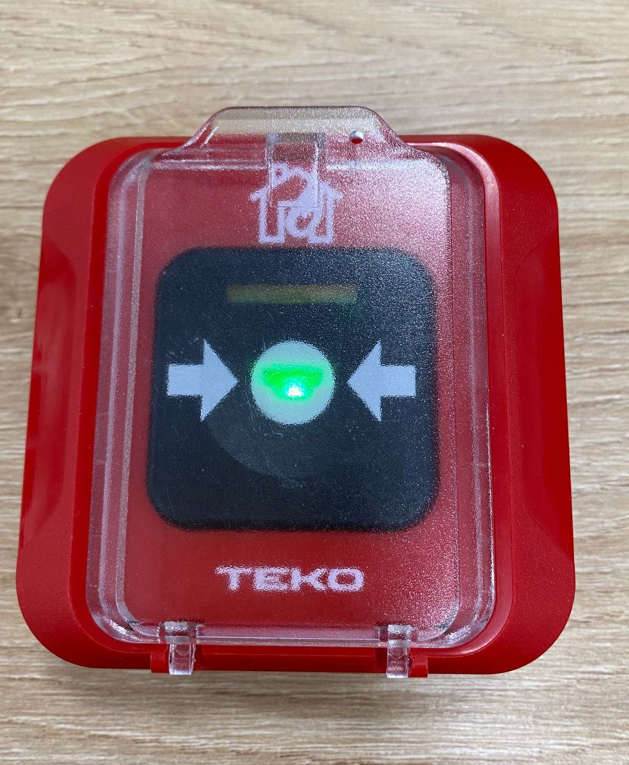

При успешной регистрации, индикатор извещателя  загорается зеленым цветом на 0.5 сек.

рис. 8

 При успешной регистрации появится следующее окно:

рис. 9

3. Регистрация устройства по серийному номеру.

 Регистрация по серийному номеру происходит тремя способами:

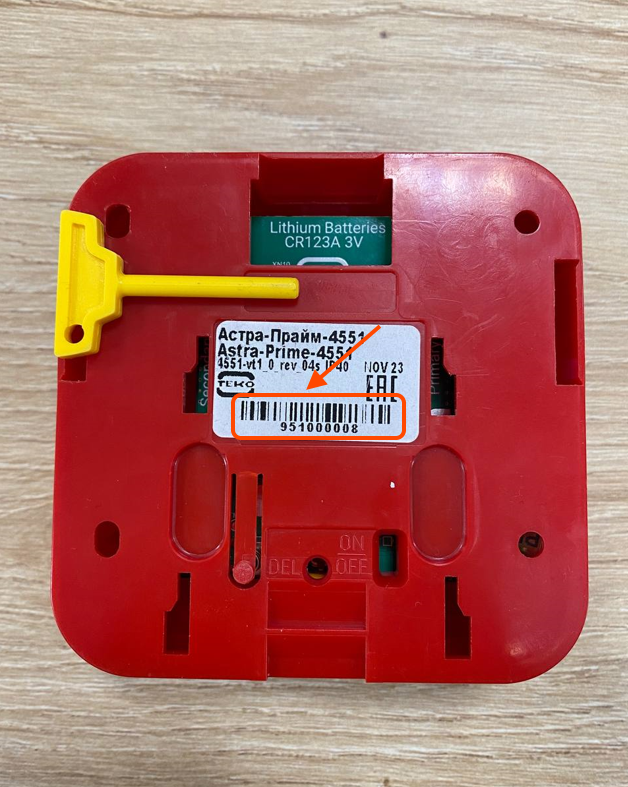

1. При наличии на устройстве камеры, сканируется штрихкод устройства.
2. Серийный номер вводится вручную.
3. Сканером штрихкодов.

Рассмотрим второй вариант. Т.к. на устройстве, где выполнен вход в веб интерфейс Астра-Прайм отсутствуют камеры.

рис. 10

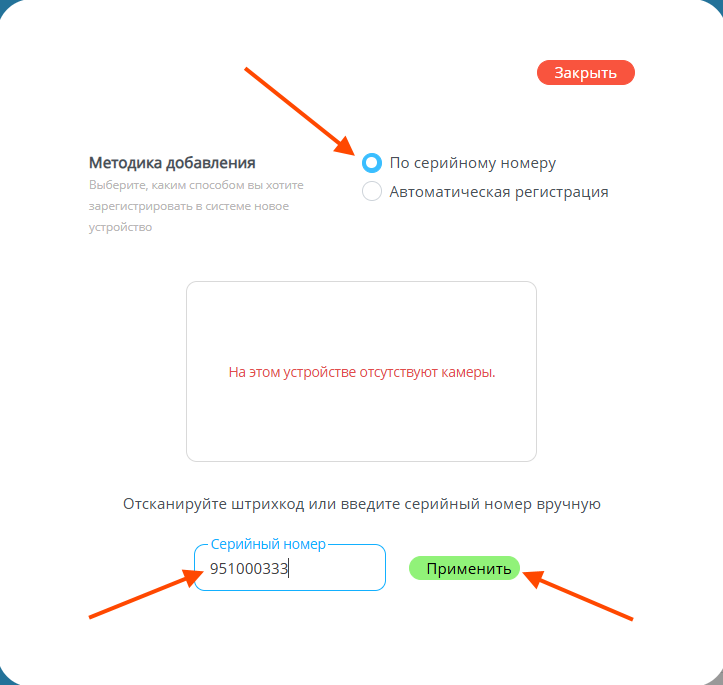

 Выберите регистрацию по серийному номеру.

Нажмите кнопку "Применить".

рис. 11

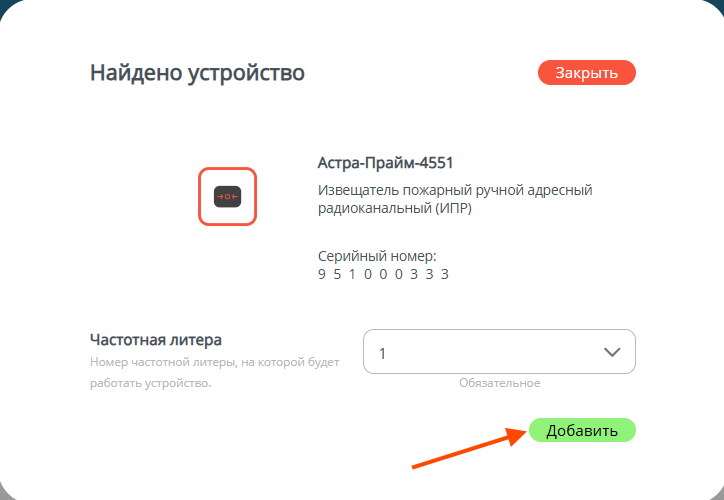

 При успешной регистрации мы увидим следующее окно:

рис. 12

Нажмите «Добавить».

Открывается следующее меню:

Нажмите кнопку «Закрыть».

Кнопка «Добавить новый элемент» откроет меню, в котором можно присвоить имя, ЗКПС и выбрать тип устройства. ЗКПС можно будет создать позже, так же как и привязать к ним извещатели.

рис. 13

• Присвоение проектного номера зарегистрированному устройству.

Проектный номер нужен для удобства построения системы.

Он будет виден, как указано на рисунке 6, в общем списке устройств.

Для того чтобы его присвоить или изменить, нужно кликнуть по иконке нужного нам устройства.

рис. 14

 Открывается следующая вкладка:

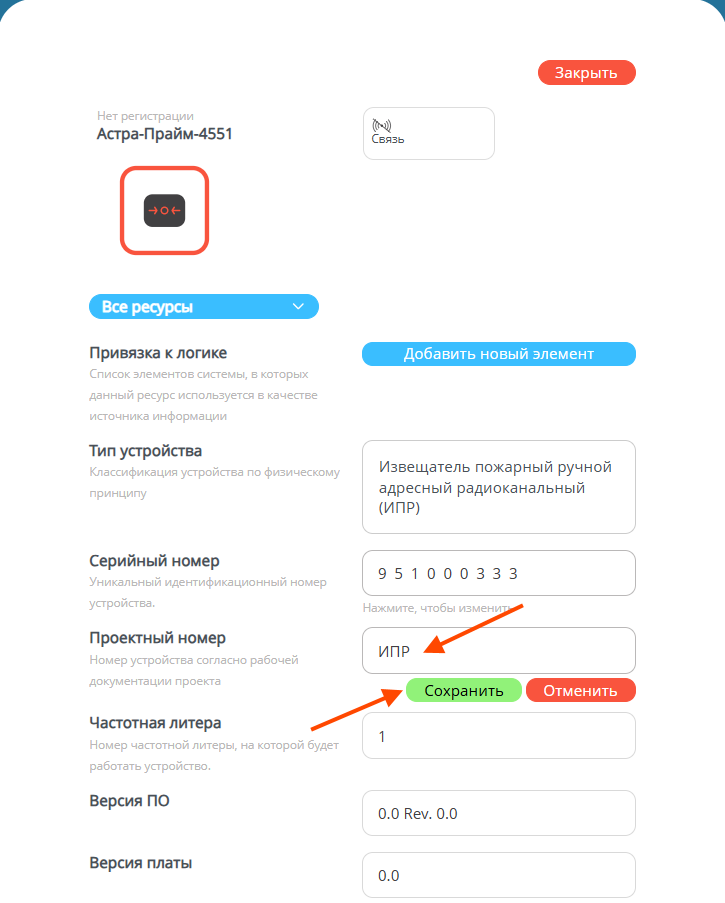

Поменяйте проектный номер, например на «Тепловой извещатель».

Нажмите «Сохранить».

рис. 15

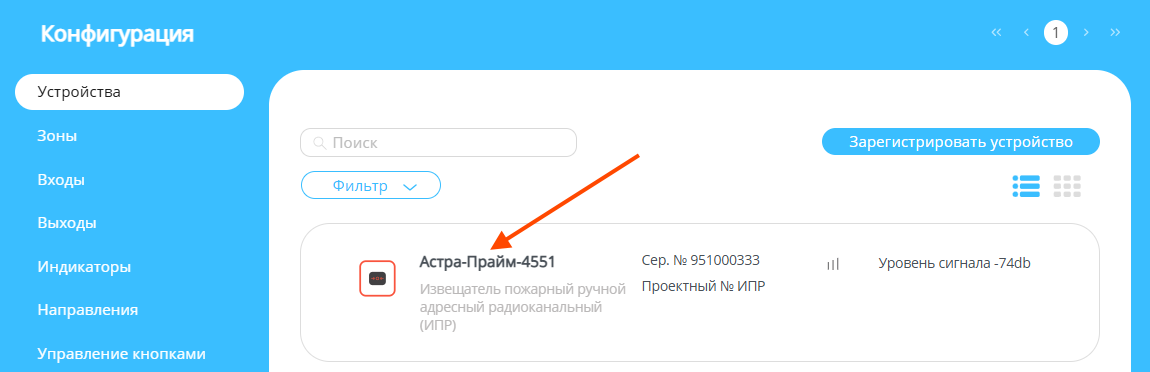

Так выглядит успешно зарегистрированное устройство, с присвоенным ему проектным номером, в общем списке устройств.

рис. 16

•  Создание зоны (ЗКПС).

Для работы ручного пожарного извещателя необходимо создать зону (ЗКПС). Это своего рода раздел пожарной сигнализации в системе Астра-Прайм.

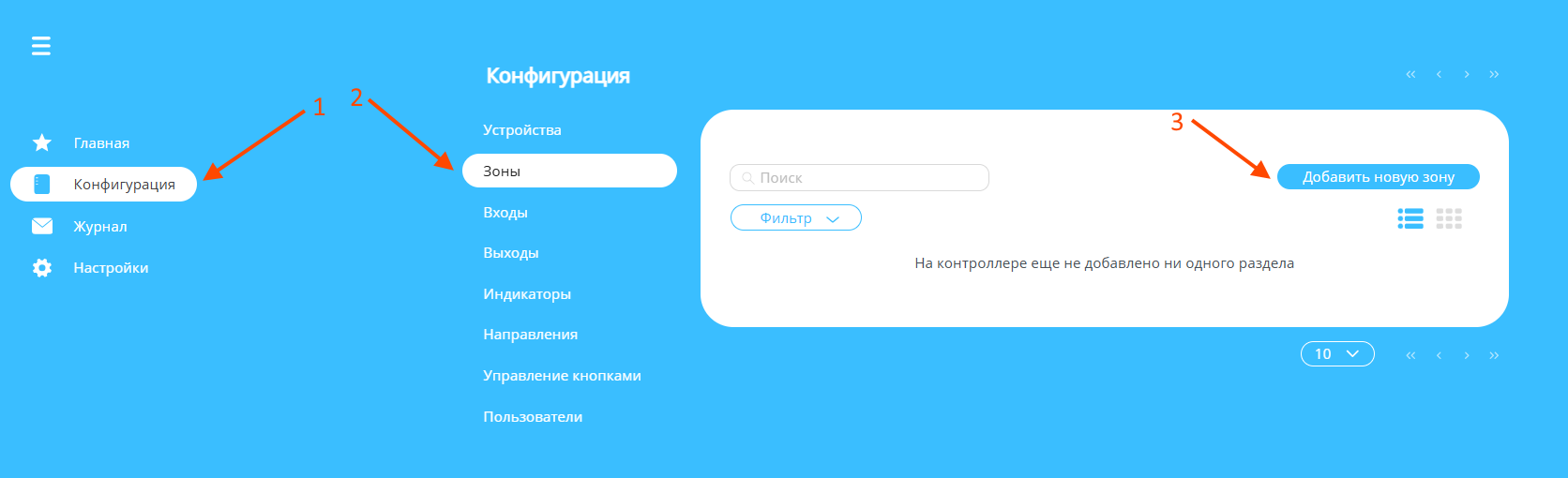

Зайдите во вкладку «Конфигурация» далее вкладка «Зоны» далее «Добавить новую зону».

рис. 17

 Откроется следующее окно:

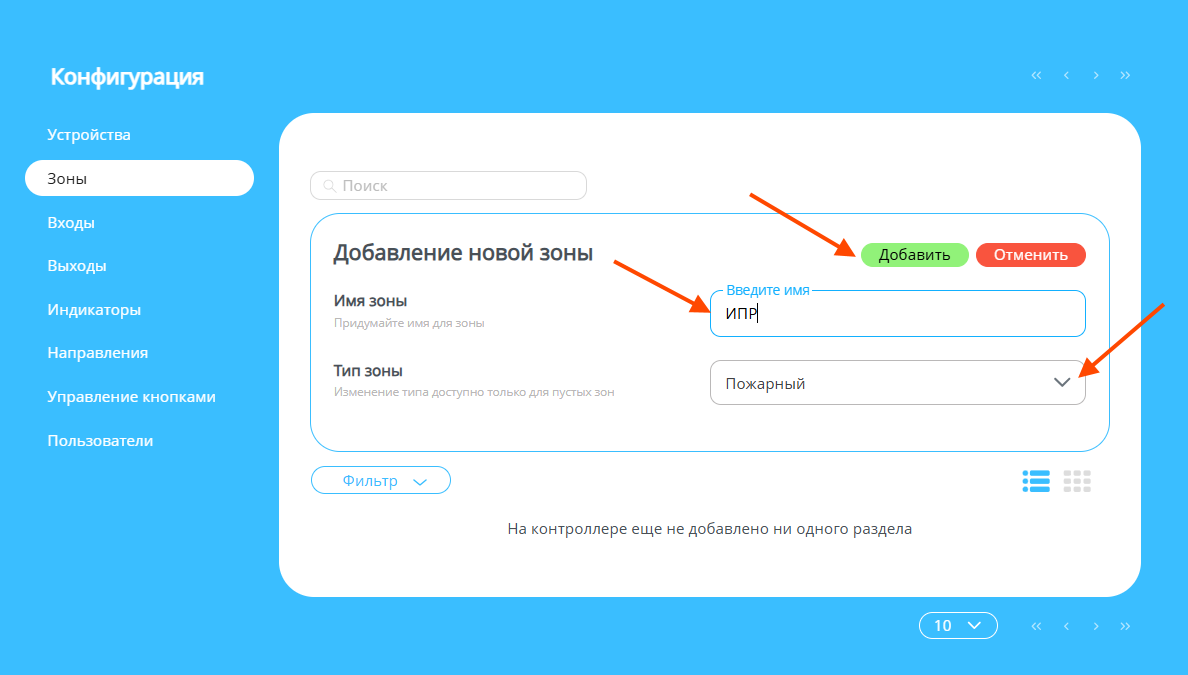

Выберите тип зоны, в нашем случае «Пожарный», назначьте имя зоны, нажмите кнопку «Добавить».

рис. 18

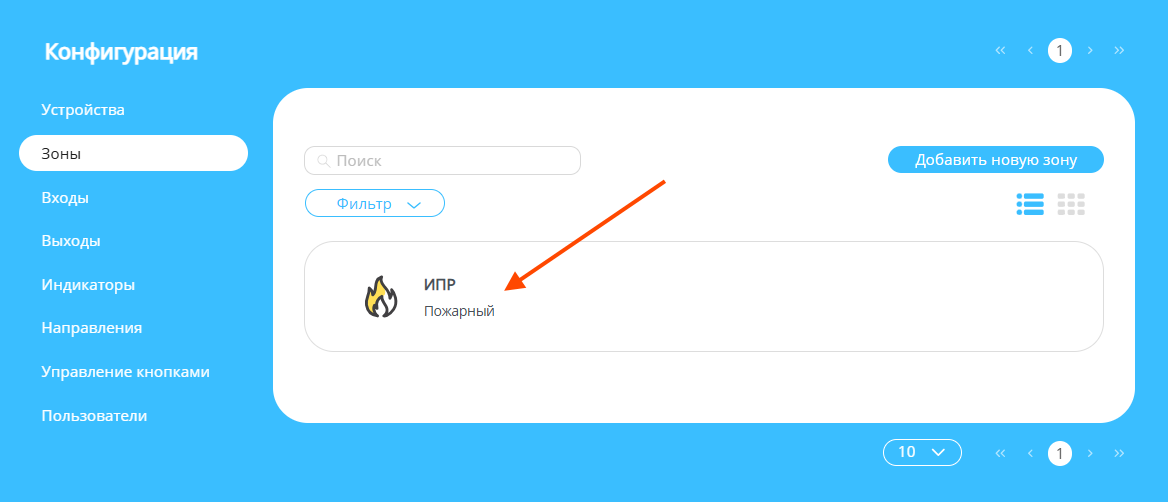

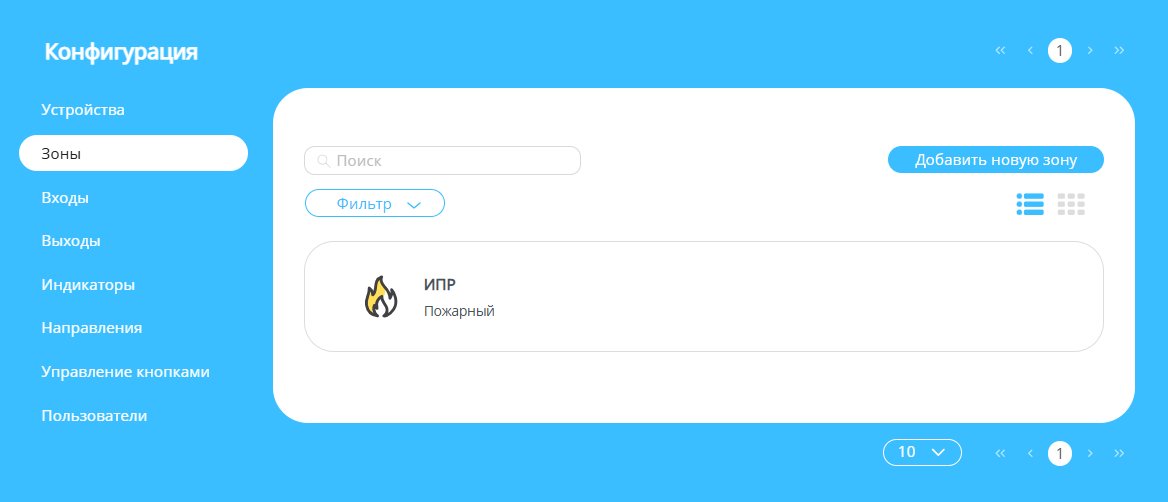

 Зона создана.

рис. 19

Добавление извещателей в Зону (ЗКПС).

Выберите нужную нам зону и кликнете по ней.

рис. 20

Открывается следующее окно.

Выберите нужный тип зоны.

Нажмите «Добавить новый элемент». Подразумевается создание нового "Входа".

рис. 21

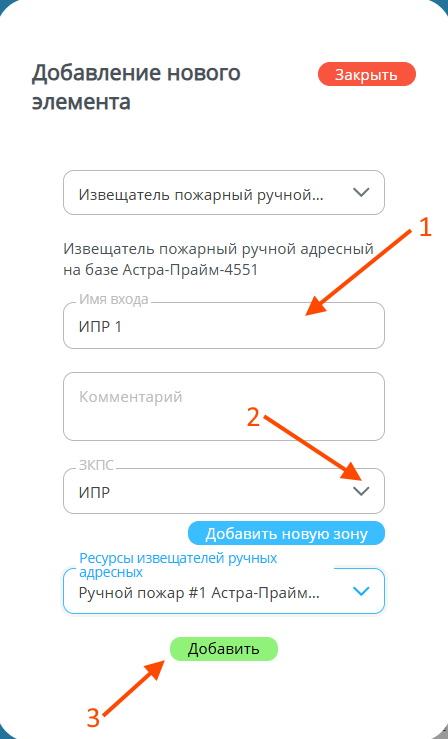

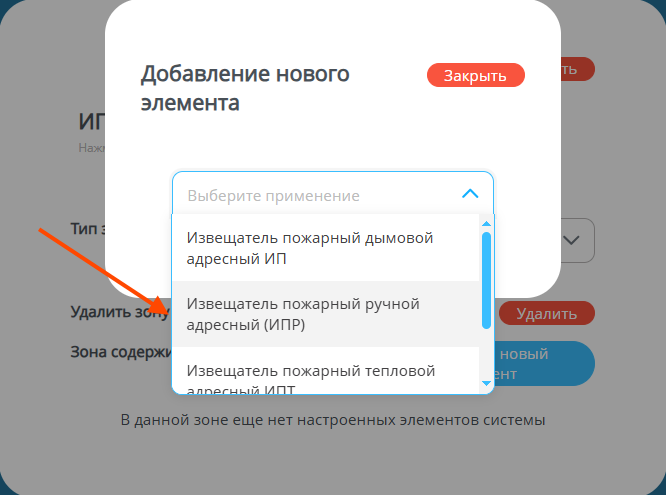

Выберите из списка нужный нам тип элемента.

рис. 22

Присвойте имя входу.

Выберите нужный нам извещатель из списка.

Нажмите «Добавить».

рис. 23

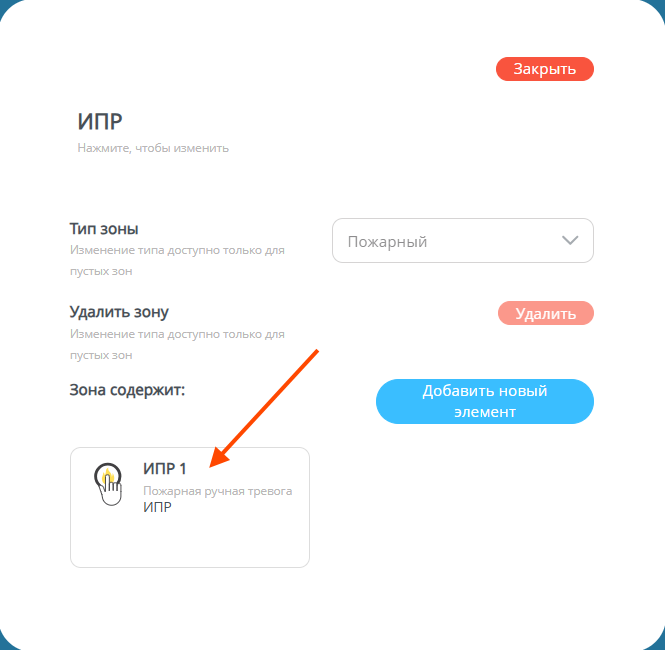

Извещатель добавлен в зону.

рис. 24
