Этап 5: Добавление проводных входов (шлейфов сигнализации)
Типы проводных входов
Типы проводных входов
1.Устройство дистанционного пуска (УПД) для направлений пожарной автоматики
Устройство дистанционного пуска (УДП) на базе проводного ШС для направлений пожарной автоматики
2.ШС пожарный дымовой с двойной сработкой (Алгоритм С)
Алгоритм C должен выполняться при срабатывании одного автоматического ИП и дальнейшем срабатывании другого автоматического ИП той же или другой ЗКСПС, расположенного в этом помещении.
При использовании адресных автоматических ИП и получении сигнала "Неисправность" от одного или нескольких адресных автоматических ИП в помещении допускается формировать сигнал "Пожар" при срабатывании одного адресного автоматического ИП.
При использовании безадресных автоматических ИП, подключенных в разные, но взаимозависимые линии связи одной ЗКСПС, в случае наличия извещения о неисправности одной линии связи или нескольких из них допускается формировать сигнал "Пожар" при срабатывании одного безадресного автоматического ИП.
3.ШС пожарный комбинированный с одинарной сработкой (Алгоритм А)
Алгоритм A должен выполняться при срабатывании одного ИП без осуществления процедуры перезапроса
4.ШС пожарный комбинированный с перезапросом (Алгоритм В)
Алгоритм B должен выполняться (один из вариантов):
-при срабатывании автоматического ИП и дальнейшем повторном срабатывании этого же ИП за время не более 60 с, после процедуры автоматического перезапроса;
-при срабатывании автоматического ИП и (или) дальнейшем повторном срабатывании этого же ИП за время не более 60 с, после процедуры автоматического перезапроса, или срабатывании другого автоматического ИП той же ЗКСПС за время не более 60 с от момента срабатывания первого ИП той же ЗКСПС.
В качестве ИП для алгоритма B могут применяться автоматические ИП любого типа при условии информационной и электрической совместимости для корректного выполнения процедуры перезапроса.
5.ШС пожарный тепловой с двойной сработкой (Алгоритм С)
Алгоритм C должен выполняться при срабатывании одного автоматического ИП и дальнейшем срабатывании другого автоматического ИП той же или другой ЗКСПС, расположенного в этом помещении.
При использовании адресных автоматических ИП и получении сигнала "Неисправность" от одного или нескольких адресных автоматических ИП в помещении допускается формировать сигнал "Пожар" при срабатывании одного адресного автоматического ИП.
При использовании безадресных автоматических ИП, подключенных в разные, но взаимозависимые линии связи одной ЗКСПС, в случае наличия извещения о неисправности одной линии связи или нескольких из них допускается формировать сигнал "Пожар" при срабатывании одного безадресного автоматического ИП.
6.ШС технологический круглосуточный не отключаемый
Проводная технологическая зона для формирования извещений о нарушении технологических параметров
7.ШС технологический отключаемый
Проводная технологическая зона с возможностью отключения для формирования извещений о нарушении технологических параметров
Добавление проводного входа и назначение в зону
Вариант №1. Вход в меню – Конфигурация – Входы

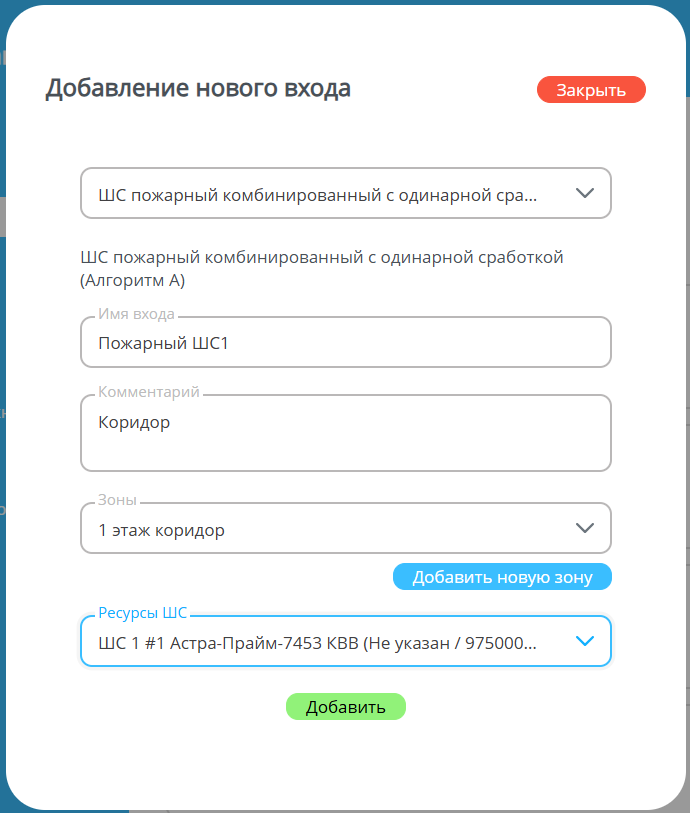

Нажать «Добавить новый вход» - Выберите применение, например «ШС пожарный комбинированный с одинарной сработкой (Алгоритм А)
Ввести «Имя»,
при необходимости комментарий,
выбрать зону или создать новую,
выбрать необходимый ресурс (ШС Астра-Прайм-7453 КВВ/ШС Астра-Прайм-8352)
нажать «Добавить»
Вариант №2. Вход в меню – Конфигурация – Устройства

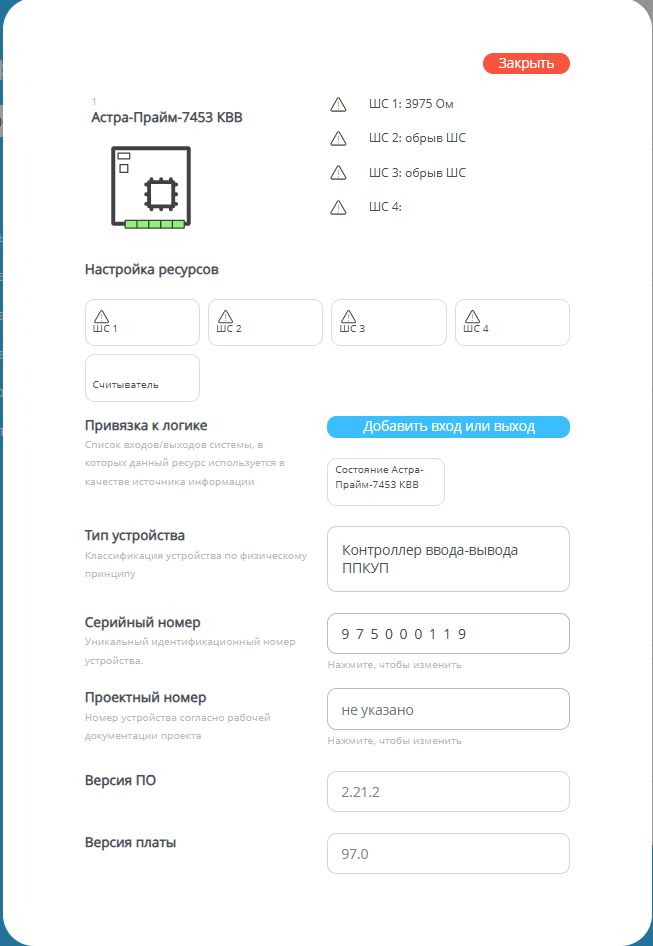

Левой кнопкой мыши кликнуть Астра-Прайм-7453 КВВ или Астра-Прайм-8352
Привязка к логике – нажать «Добавить вход или выход»

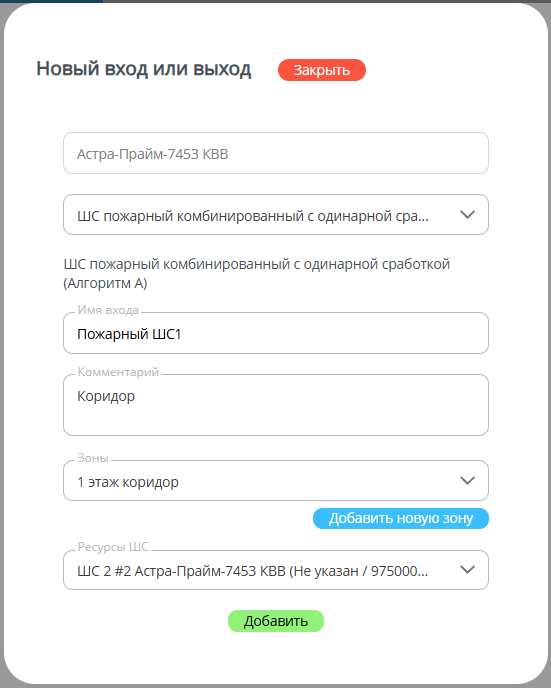

В меню «Новый вход или выход»- Выберите применение, например «ШС пожарный комбинированный с одинарной сработкой (Алгоритм А)
Ввести «Имя»,
при необходимости комментарий,
выбрать зону или создать новую,
выбрать необходимый ресурс (ШС Астра-Прайм-7453 КВВ/ШС Астра-Прайм-8352)
нажать «Добавить»
Внимание: при добавлении ресурса в зону, при дальнейшей настройке, данный ресурс доступен не будет, т.к. уже закреплен за зоной.
