Этап 7: Настройка направлений оповещения на системных выходах

Тактики управления системными выходами

1. "Взятие-Снятие в зонах".

Описание тактики: если все зоны взяты - включить; если хотя бы одна зона снята - выключить.

2. "Встроенный звуковой сигнализатор для зон и направлений пожарной автоматики".

Описание тактики: если пуск пожарной автоматики - звучать прерывисто 2 раз в секунду (0,25с. - вкл., 0,25с. - выкл.); если пожар - звучать прерывисто 1 раз в секунду (0,5с. - вкл., 0,5с. - выкл.); если внимание - звучать прерывисто 1 раз в 2 секунды (0,5с. - вкл., 1,5с. - выкл.); если задержка до запуска направления пожарной автоматики - звучать 1 раз в секунду (0,125с. - вкл., 0,875с. - выкл.); если тревога или нарушение - звучать непрерывно в течение 10 минут; если задержка на вход или выход - звучать прерывисто 1 раз в секунду (0,125с. - вкл., 0,875с. - выкл.); если неисправность, или саботаж, или требуется обслуживание - звучать прерывисто (0,250с. - включено, 3,750 с. – выключено).

3. "Встроенный системный звуковой сигнализатор".

Описание тактики: если пуск пожарной автоматики - звучать прерывисто 2 раз в секунду (0,25с. - вкл., 0,25с. - выкл.); если пожар - звучать прерывисто 1 раз в секунду (0,5с. - вкл., 0,5с. - выкл.); если внимание - звучать прерывисто 1 раз в 2 секунды (0,5с. - вкл., 1,5с. - выкл.); если задержка до запуска направления пожарной автоматики - звучать 1 раз в секунду (0,125с. - вкл., 0,875с. - выкл.); если тревога или нарушение - звучать непрерывно в течение 10 минут; если задержка на вход или выход - звучать прерывисто 1 раз в секунду (0,125с. - вкл., 0,875с. - выкл.); если неисправность, или саботаж, или требуется обслуживание - звучать прерывисто (0,25с. - включено, 3,750 с. – выключено).

4. «Выход для оповещателя проводного адресного (ОПР)»

Описание тактики: включение или выключение выхода вручную командами из меню WEB, ПАК Астра. При запуске включается задержка по времени до 20 секунд, далее включения сообщение 1: "Внимание выполняется проверка работы пожарной сигнализации. Просьба сохранять спокойствие и оставаться на своих местах", до момента команды выключения.

5. «Выход для оповещателя светового («Табло»)»

Описание тактики: включение или выключение выхода вручную командами из меню WEB,ПАК Астра. При запуске включается задержка по времени до 6 секунд, далее включение на 1 сек./выключение на 1сек. табло "Выход", до момента команды выключения.

6. «Выход на базе СЗО Астра-Прайм-2351»

Описание тактики: включение или выключение выхода вручную командами из меню WEB,ПАК Астра. При запуске включается задержка по времени до 6 секунд, далее включение на 1 сек./выключение на 1сек. света и звука, до момента команды выключения.

7. "Звуковой для зон".

Описание тактики: если нет тревожных событий - выключить; если есть тревога, нарушение - включить на 10 минут; если пожар - переключаться: включено - 1 с., выключено - 1с.; если прибыл наряд полиции - выключить на 1 час.

8. "Исполнительный для зон".

Описание тактики: если хотя бы одна зона взята на охрану или снята с охраны - включить на время.

9. "Исполнительный по команде "Сброс пожара или тревоги" для зон".

Описание тактики: если хотя бы для одной зоны сформирована команда "Сброс пожара или тревоги", то перевести выход в рабочее состояние на заданное время.

10. "Контрольная лампа для зон".

Описание тактики: включить, если все зоны взяты на охрану; если есть тревога, нарушение, пожар - переключаться: включено - 1с., выключено - 1с.; если есть задержка на вход - переключаться: включено - 0,125с., выключено - 0,875с. (если параметр "Задержки на вход и выход" задействован) или переключаться: включено - 1с., выключено - 1с. (если параметр "Задержки на вход и выход" не задействован); если хотя бы одна зона снята с охраны - выключить; если есть задержка на выход - переключаться: включено - 0,125с., выключено - 0,875с. (если параметр "Задержки на вход и выход" задействован).

11. "Неготовые к постановке на охрану входы в охранных и технологических зонах".

Описание тактики: если входы в охранных зонах не готовы к постановке на охрану (нарушен канал обнаружения, КЗ или Обрыв) - перейти в рабочее состояние, иначе - перейти в исходное состояние.

12. "Неисправность в зонах".

Описание тактики: если есть неисправности - перейти в рабочее состояние, иначе - перейти в исходное состояние.

13. "Неисправность питания в зонах".

Описание тактики: если есть неисправности питания - перейти в рабочее состояние, иначе - перейти в исходное состояние.

14. "Обобщенная неисправность в зонах".

Описание тактики: если есть неисправности, саботажи и неисправности питания - перейти в рабочее состояние; иначе - перейти в исходное состояние.

15. "Пуск пожарной автоматики".

Описание тактики: если есть пуск пожарной автоматики - перейти в рабочее состояние, иначе - перейти в исходное состояние.

16. "ПЦН-контрольный в зонах".

Описание тактики: если все зоны взяты на охрану - включить; если есть пожар, внимание, тревога, тихая тревога, нарушение, задержка на вход (тревога входной зоны), отсутствие связи с прибором, саботаж, нарушение в канале тревог, хотя бы одна зона снята с охраны - выключить.

17. "Неисправность питания в зонах".

18. "Обобщенная неисправность в зонах".

19. "Пуск пожарной автоматики".

20. "ПЦН-контрольный в зонах".

21."ПЦН-тревожный в зонах".

Описание тактики: если все зоны взяты на охрану - включить; если есть пожар, тревога, тихая тревога, нарушение, задержка на вход (тревога входной зоны), хотя бы одна зона снята с охраны - выключить.

22. "Саботаж в зонах".

Описание тактики: если есть саботаж - перейти в рабочее состояние; иначе - перейти в исходное состояние.

23. "Системная неисправность".

Описание тактики: - если в ПКП есть неисправности, саботажи или неисправности питания - перейти в рабочее состояние, иначе - перейти в исходное состояние.

24. "Тревога в зонах".

Описание тактики: если нет тревожных событий - перейти в исходное состояние; если есть пожар, тревога, тихая тревога, нарушение - перейти в рабочее состояние.

25."Управление выходом вручную".

Описание тактики: включение или выключение выхода вручную командами из меню WEB, ПАК Астра.

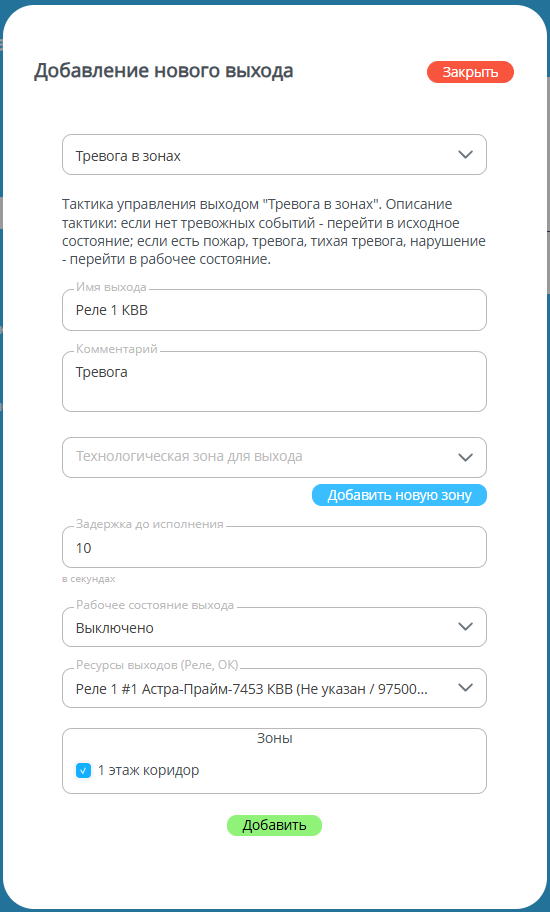

Добавление проводного выхода и назначение в зону

Вариант №1. Вход в меню – Конфигурация – Выходы

Нажать «Добавить новый выход» - Выберите применение, например «Тревога в зонах»

-ввести «Имя»,

-при необходимости «Комментарий»,

-при необходимости указать «Технологическую зону для выхода»

-при необходимости установить время «Задержка на исполнение»

-установить «Рабочее состояние выхода» (Переключаться из состояния включено/ Переключаться из состояния выключено/Включено/Выключено)

-выбрать необходимый ресурс (ОК, реле Астра-Прайм-7453 КВВ/реле Астра-Прайм-7052-01/реле Астра-Прайм-8252)

-выбрать необходимые зоны (если зоны не созданы, перейти в меню «Зоны» и их создать)

нажать «Добавить»

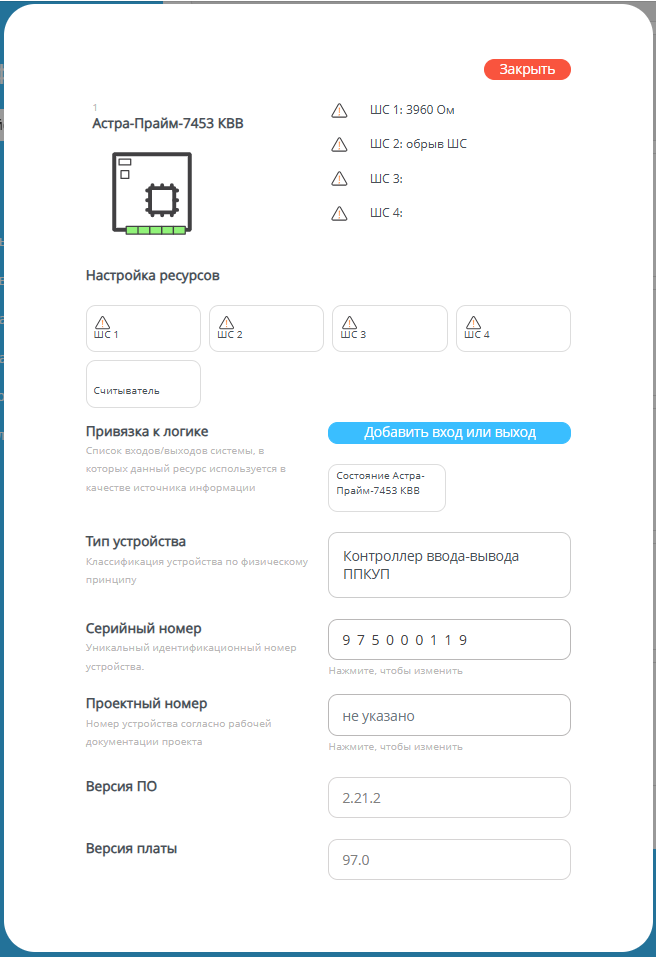

Вариант №2. Вход в меню – Конфигурация – Устройства

Левой кнопкой мыши кликнуть Астра-Прайм-7453 КВВ или Астра-Прайм-7052-01 или Астра-Прайм-8252

Привязка к логике – нажать «Добавить вход или выход»

В меню «Новый вход или выход»- Выберите применение, например «Тревога в зонах»

-ввести «Имя»,

-при необходимости «Комментарий»,

-при необходимости указать «Технологическую зону для выхода»

-при необходимости установить время «Задержка на исполнение»

-выбрать необходимый ресурс (ОК, реле Астра-Прайм-7453 КВВ/реле Астра-Прайм-7052-01/реле Астра-Прайм-8252)

-выбрать необходимые зоны (если зоны не созданы, перейти в меню «Зоны» и их создать)

нажать «Добавить»

Тактики управления направлениями

1. Направление речевого оповещения (на ОПР Астра-Прайм-2951)

2. Направление светового оповещения (на ОПС Астра-Прайм-2751)

Описание тактики: включение или выключение выхода вручную командами из меню WEB, ПАК Астра. При запуске включается задержка по времени до 6 секунд, далее включение на 1 сек./выключение на 1сек. табло "Выход", до момента команды выключения.

3. Направление светозвукового оповещения (на СЗО Астра-Прайм-2351)

Описание тактики: включение или выключение выхода вручную командами из меню WEB, ПАК Астра. При запуске включается задержка по времени до 6 секунд, далее включение на 1 сек./выключение на 1сек. света и звука, до момента команды выключения.

4. Направление светозвукового оповещения на реле или открытых коллекторах

Описание тактики:

а) включить выход реле/ОК

б) выключить выход реле /ОК

в) переключать выход реле/ОК из состояния ВЫКЛ.

г) переключать выход реле/ОК из состояния ВКЛ.

ВНИМАНИЕ! Если реле/ОК назначен в ВЫХОДАХ, назначить повторно их в НАПРВЛЕНИЯХ – нельзя и наоборот, если реле/ОК назначен в НАПРАВЛЕНИЯХ, назначить повторно их в ВЫХОД – нельзя.

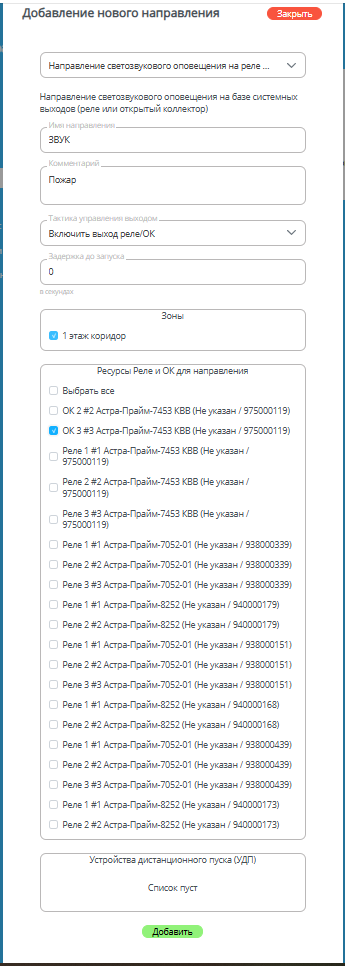

Добавление направления и назначение в зону

Вход в меню – Конфигурация – Направления

Нажать «Добавить новое направление» - Выберите применение, например «Направление светозвукового оповещения на реле или открытых коллекторах»

-ввести «Имя»,

-при необходимости «Комментарий»,

-установить тактику управление выходом

-при необходимости установить время «Задержка на исполнение»

-выбрать необходимые зоны (если зоны не созданы, перейти в меню «Зоны» и их создать)

-выбрать необходимый ресурс (ОК, реле Астра-Прайм-7453 КВВ/реле Астра-Прайм-7052-01/реле Астра-Прайм-8252)

-при необходимости выбрать устройства дистанционного пуска (УПД)

нажать «Добавить»
