Астра-Р РПУ. Функциональное назначение. Схема проводных соединений

  • Функциональное назначение

  - передача сигнала тревоги от пользователя с мобильным передающим устройством (брелоком или браслетом) на пост охраны или к иному приемно-контрольному оборудованию (вызов сотрудника ЧОП/ВО или иной охранной структуры)

  - передача сигнала управления к какому-либо оборудованию (шлагбаумы, ворота, роль-ставни и т.п.).



  • Комплектации:

  - комплект в составе: приемное устройство Астра-Р РПУ с сигнальным реле и два передающих устройства - брелок Астра-Р РПД

  - приемное устройство Астра-Р РПУ с силовым реле.



  • Основные возможности

1. Поддержка до 99 передающих устройств Астра-Р РПД (брелок/браслет).

2. Два варианта исполнения РПУ:

- с сигнальным реле

- с силовым реле.

3. Возможность подключения устройства индикации (УИ) Астра-931.

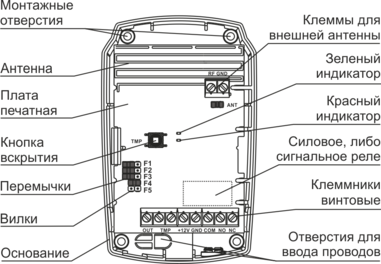

  • Конструкция Астра-Р РПУ

рис. 1

На рисунке пунктиром показано место установки 2-х разных типов реле (силового, либо сигнального).



  • Обеспечение электропитанием

Приемное устройство Астра-Р РПУ питается от источника постоянного тока (DC) напряжением в диапазоне от 10,5 до 15 V.

Максимальный ток потребления при напряжении 12 V не превышает 50 мА.



  • Встроенный радиомодуль

Встроенный радиомодуль диапазона 433 МГц РПУ имеет антенну, разведенную на печатной плате и возможность подключения внешней антенны с помощью клеммных колодок RF - GND. При подключении внешней антенны перемычку с вилки ANT необходимо удалить.

Радиомодуль работает на частотах:

  - в режиме 1     433,92 МГц

  - в режиме 2     434,62 МГц.

Одновременное использование двух режимов невозможно.



  • Параметры выходов

В случае установки сигнального реле используются клеммы COM - NO как  нормально-замкнутые при наличии питания и в состоянии норма (клемма NC отсутствует). При этом:

- коммутируемое напряжение

100 V

- коммутируемый ток

100 мА

В случае установки силового реле используются 3 клеммы COM-NO-NC в качестве переключаемого ключа. Нагрузка подключается к клеммам NO и COM в случае НР ключа либо к клеммам NC и COM в случае НЗ ключа. При этом:

- коммутируемое напряжение АС

до 250 V

- коммутируемое напряжение DС

до 30 V

- коммутируемый максимальный ток АС/DC

до 5 А

Для связи с устройствам индикации Астра-931 имеется информационный проводной интерфейс (клеммы OUT - GND).  По этому выходу передается номер РПД и информация о разряде батарей питания РПД.



  • Схема проводных соединений

рис. 2



  • Особенности

При использовании в составе системы УИ Астра-931 проводной информационный интерфейс не может быть длиной более 10 метров.
