Настройка управление реле РПУ Астра-Р с фиксацией состояния реле до следующего нажатия кнопки РПД.
1. Отключить питание РПУ
2. Снять крышку РПУ.
| рис. 1 |
3. Снять перемычки с вилок F1, F2. Установить перемычку на вилку F3.
| F3 | |
| F2 | |
| F1 | |
| рис. 2 |

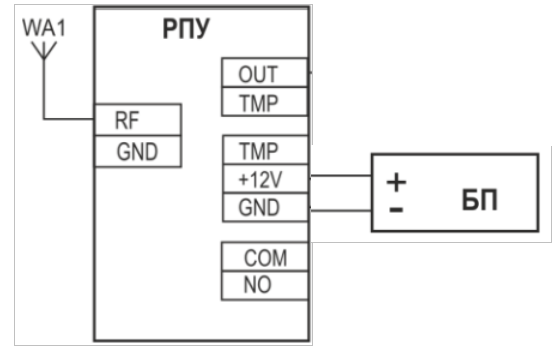

4. Подключить клеммы +12V,GND к блоку питания +12V DC.
| рис. 3 |
5. Включить электропитание РПУ. На РПУ красный индикатор загорится 1 раз на 1 с. Далее загорится зеленый индикатор.
6. Нажать кнопку на зарегистрированном РПД. На РПУ загорится красный индикатор Контакты реле COM, NO разомкнутся.
7. Нажать кнопку на РПД повторно. На РПУ красный индикатор погаснет и загорится зеленый индикатор. Реле вернется в исходное состояние.
При каждом нажатии кнопки на РПД состояние реле меняется.
