Регистрация проводных устройств

1. При первом подключении ППКОП серии Pro к программе Модуль настройки пакета ПКМ Астра Pro в списке оборудования отобразятся ППКОП и встроенный радиомодуль МРР:

рис. 1

2. Подключить очередное регистрируемое устройство к линии интерфейса RS-485 или установить только один из модулей коммуникации в слот расширения. Предварительно необходимо восстановить заводские настройки в устройстве или удалить старые регистрационные параметры.

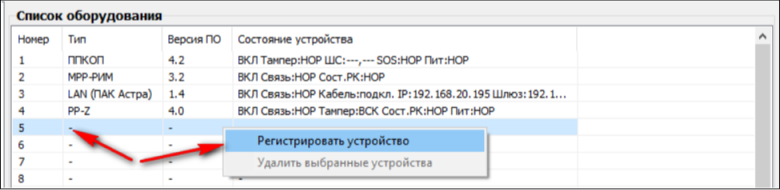

3. Регистрация устройств допустима на любой произвольно выбранный адрес (номер списка). Последовательность подключения и регистрации устройств по типам не имеет значения.

рис. 2

При удачной регистрации в списке отобразится вновь зарегистрированное устройство. Для него в колонке Состояние устройства будут отображаться параметры его текущего состояния и настроек.

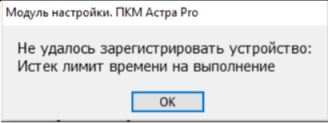

При неудачной регистрации выводится сообщение:

рис. 3

Это возможно при наличии каких-либо неисправностей (например, не подключена линия связи) или, когда регистрируемое устройство содержит в своей памяти параметры предыдущей регистрации в другой системе. В последнем случае для регистрируемого устройства необходимо воспользоваться процедурой восстановления заводских настроек - удаления регистрационных параметров (кроме коммуникаторов).

ВНИМАНИЕ!

Недопустим запуск регистрации одновременно подключенных двух и более устройств!

4. После регистрации проводные устройства имеют следующие индексы в списке устройств:
