Регистрация РТР и извещателей, работающих в "старом" режиме РК (Режим 1) в ППКОП Астра-812Pro
1. Смена ПО Астра-РИ-М РР для системного режима работы
При отключенном питании и USB-соединении, установить перемычку F1
Подключить USB-соединение
Открыть «Модуль смены ПО» ПКМ Астра Prо v5.2/5.3/5.5/5.6
Установить версию Астра-РИМ РР (cистемный) - 3.2 (sysRR-rim_av3_2) по ссылке:
https://www.teko.biz/support/programms/astra/arhiv_astra.php
Теко - Техподдержка - Программы - ПО для изделий Астра – Архив - Программное обеспечение для Астра-РИ-М РР системного - Архив - Скачать версию sysRR 3.2 – sysRR-rim_av3_2 - Записать в прибор
Отключить USB-соединение, снять перемычку F1
Подключить USB-соединение

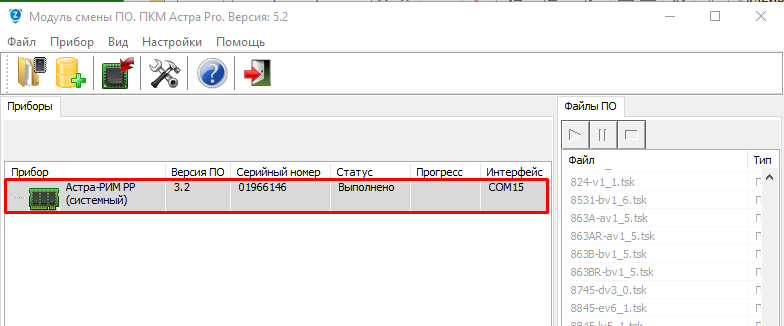

Установить версию Астра-РИМ МРР - 3.2 (Rpp2r_812P-av3_2) по ссылке:
https://www.teko.biz/support/programms/astra/arhiv_astra.php

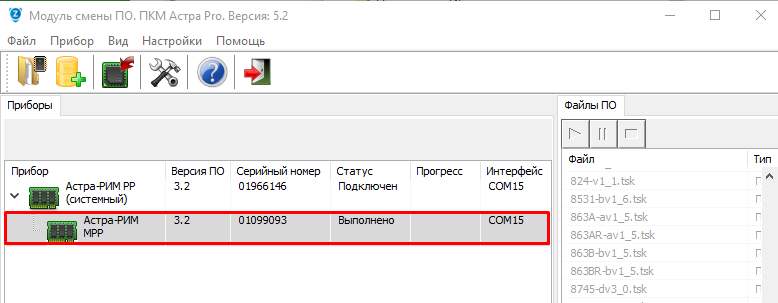

Теко - Техподдержка - Программы - ПО для изделий Астра – Архив - Программное обеспечение для Астра-РИ-М РР системного - Архив - Скачать версию sysRR 3.2 – Rpp2r_812P-av3_2 - Записать в прибор
Закрыть «Модуль смены ПО»
Отключить USB-соединение.
2. Настройка режима работы Астра-РИ-М РР– Ретранслятор
Подключить питание, установить перемычку F1
Индикаторы Led1 и Led2 начнут синхронно мигать повторяющимися сериями красным цветом, количество миганий в серии определяет режим работы:
· 1 мигание ─ Системный (подключение к ППКОП по RS-485)
· 2 мигания ─ Ретранслятор (регистрация в ППКОП по радиоканалу)
Переключение режимов происходит циклически по кратковременному нажатию на кнопку вскрытия S1.
Выбрать режим работы – Ретранслятор (2 мигания)
Снять перемычку F1.
3.Настройка режима радиоканала Астра-РИ-М РР (Ретранслятор) – Режим 1 (старый РК)
При включенном питании, установить перемычку F4
Индикаторы Led1 и Led2 начнут синхронно мигать повторяющимися сериями красным цветом, количество миганий в серии определяет режим работы:
· 1 мигание ─ Режим 1 ("старый" РК)
· 2 мигания ─ Режим 2 ("новый" РК)
Переключение режимов происходит циклически по кратковременному нажатию на кнопку вскрытия S1.
Выбрать режим работы – Режим 1 (1 мигание)
Снять перемычку F4.
4. Смена версии ПО до 3.2 радиомодуля Астра-РИМ-МРР ППКОП
Подключить питание и USB-cоединение к ППКОП версии 5.2/5.3/5.5/5.6
Открыть «Модуль смены ПО» ПКМ Астра Prо v5.2/5.3/5.5/5.6
Установить версию Астра-РИМ-МРР- 3.2 (Rpp2r_812P-av3_2) по ссылке:
https://www.teko.biz/support/programms/astra/arhiv_astra.php
Теко - Техподдержка - Программы - ПО для изделий Астра – Архив - Программное обеспечение для Астра-РИ-М РР системного - Архив - Скачать версию sysRR 3.2 – Rpp2r_812P-av3_2 - Записать в прибор

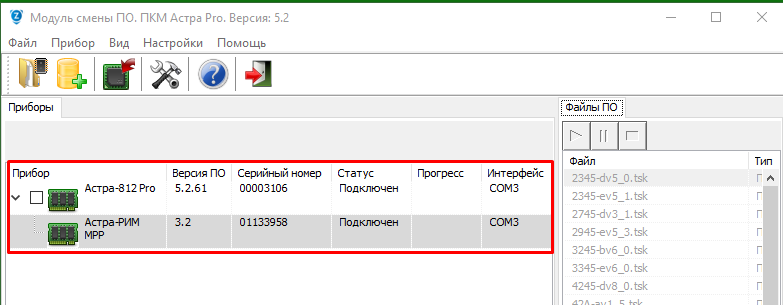

Астра-812Pro – 5.2/5.3/5.5/5.6 (основная плата)
Астра-РИМ МРР – 3.2 (радиомодуль)
Закрыть «Модуль смены ПО».
5. Настройка режима радиоканала Астра-РИМ МРР ППКОП – Режим 1 (старый РК)
На ППКОП Астра-812Pro ввести:
* «ОК» 123456 «ОК» (Вы авторизировались как Инженер)
Нажать:
1.Оборудование «ОК» - 2.Список устройств «ОК» – 2 МРР-РИМ «ОК» - 2.Параметры «ОК» - 4. Режим канала «ОК» - 1. Режим 1 – для "старого РК" «ОК» - Установлен режим: Режим 1 – для "старого РК" «ОК» - «С» до выхода на «Главный экран».
6. Регистрация РТР в ППКОП
Открыть «Модуль настройки» ПКМ Астра Prо v5.2/.5.3/5.5/5.6
Нажать на пиктограммы: «Вход в ППКОП в режиме конфигурирования» и «Считать из прибора»
В меню «Адресные устройства» выбрать «Список адресных устройств»

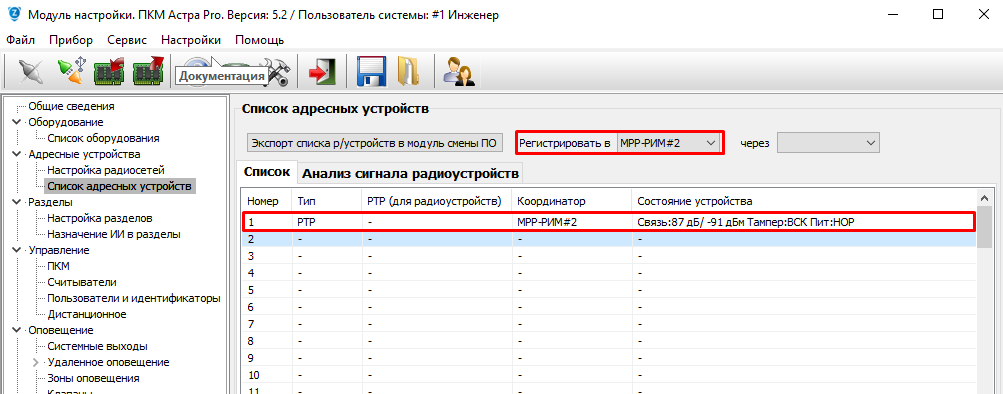

Выбрать регистрировать в МРР-РИМ#2
В свободной строке кликнуть «правой» кнопкой мыши и в вспомогательном окне нажать «Зарегистрировать адресное устройство», запустится процесс регистрации устройства
На РТР при включенном питании кратковременно (1-2 сек) замкнуть перемычку F2 и после этого также кратковременно (1-2 сек) нажать кнопку вскрытия S1.
При успешной регистрации РТР отобразится в списке адресных устройств.
7. Регистрация извещателей, работающих в "старом" РК (Режим 1), через РТР
В меню «Адресные устройства» выбрать «Список адресных устройств»

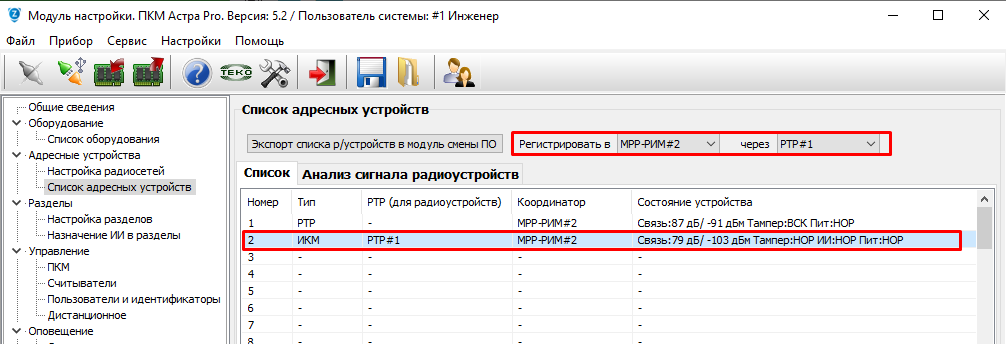

Выбрать регистрировать в МРР-РИМ#2 через РТР#1
В свободной строке кликнуть «правой» кнопкой мыши и в вспомогательном окне нажать «Зарегистрировать адресное устройство», запустится процесс регистрации устройства
В извещатель, например, Астра-5121 установить элемент питания
При успешной регистрации извещатель - ИКМ (инфракрасный модернизированный) отобразится в списке адресных устройств.
