Организация тревожной сигнализации на большом объекте.

1. Смена ПО Астра-РИ-М РР

Астра-РИ-М РР (автономный) сменить версию ПО и установить режим Системный (регистрация по интерфейсу RS-485 в ППКОП) https://teko.helpdeskeddy.com/ru/knowledge_base/article/508/category/40/



2. Регистрация Астра-РИ-М РР (системный)

Астра-РИ-М РР по интерфейсу RS-485 подключить к ППКОП Астра-812Pro.

Подключить USB-соединение к Астра-812Pro и открыть "Модуль настройки" ПКМ Астра Pro v5.5

Нажать "Вход в ППКОП режиме конфигурирования" и "Считать из прибора"

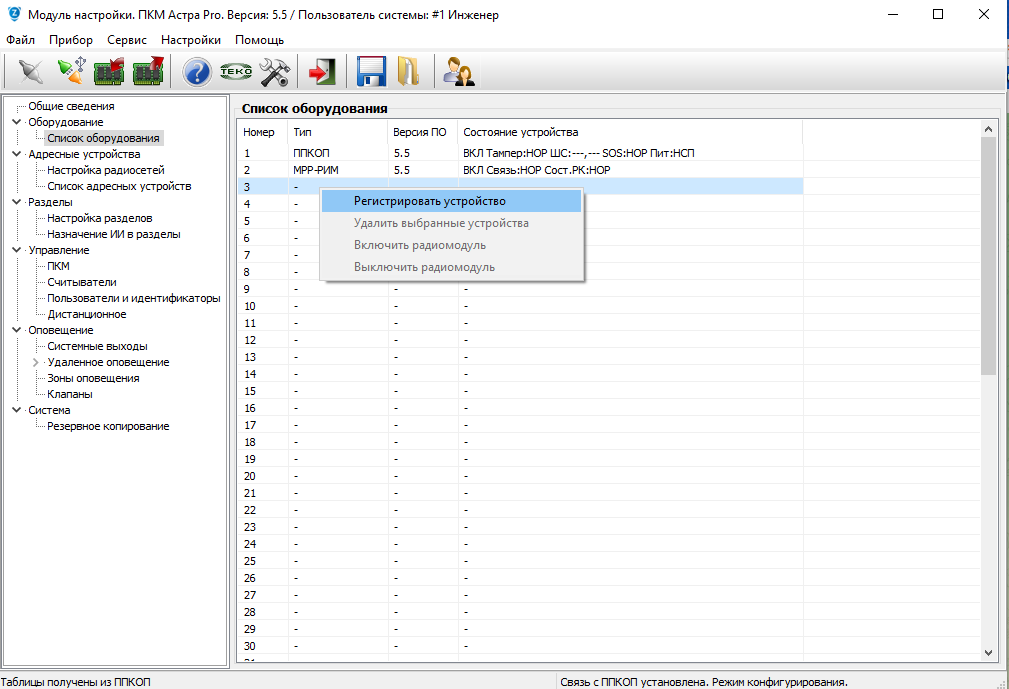

В меню "Оборудование" - "Список оборудование" в свободной строчке кликнуть правой кнопкой "мышки" - нажать "Регистрировать устройство"

рис. 1



При успешной регистрации Астра-РИ-М РР (РР-РИМ) отобразится в "Списке оборудования"

рис. 2



3. Регистрация радиоканальных устройств

В меню "Список адресных устройств", выбрать в какой радиомодуль регистрировать радиоканальные устройства:

- радиомодуль МРР-РИМ#2 ("встроенный" в ППКОП)

- радиомодуль РР-РИМ#3 ("выносной" подключенный по интерфейсу RS-485 )

рис. 3

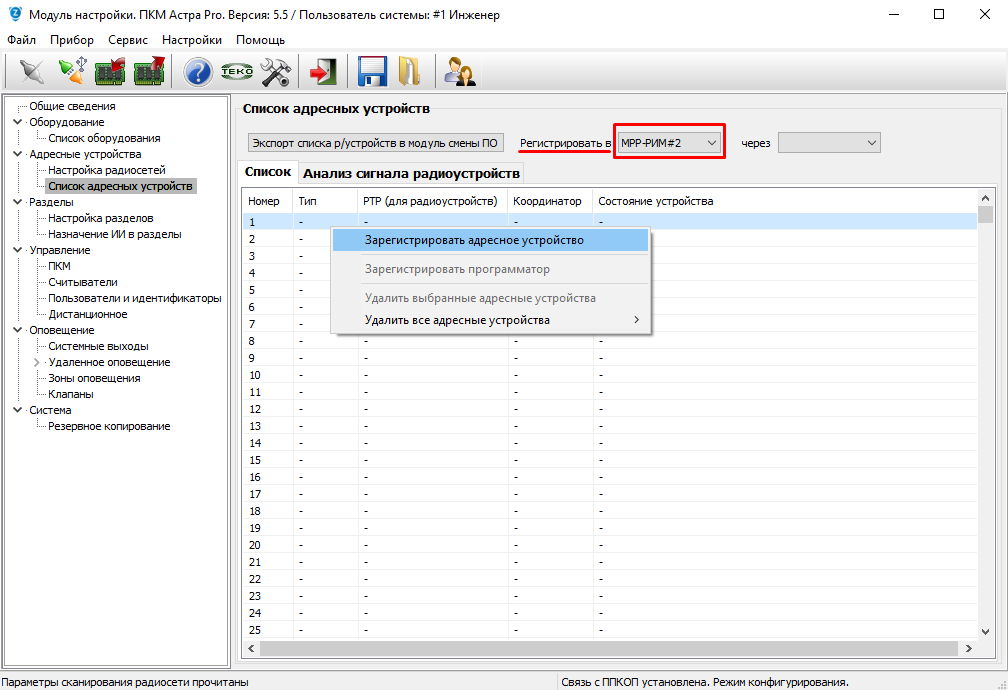

Выбрать: регистрировать в МРР-РИМ#2, в свободной строчке кликнуть правой кнопкой "мышки" - нажать "Регистрировать адресное устройство"

рис. 4

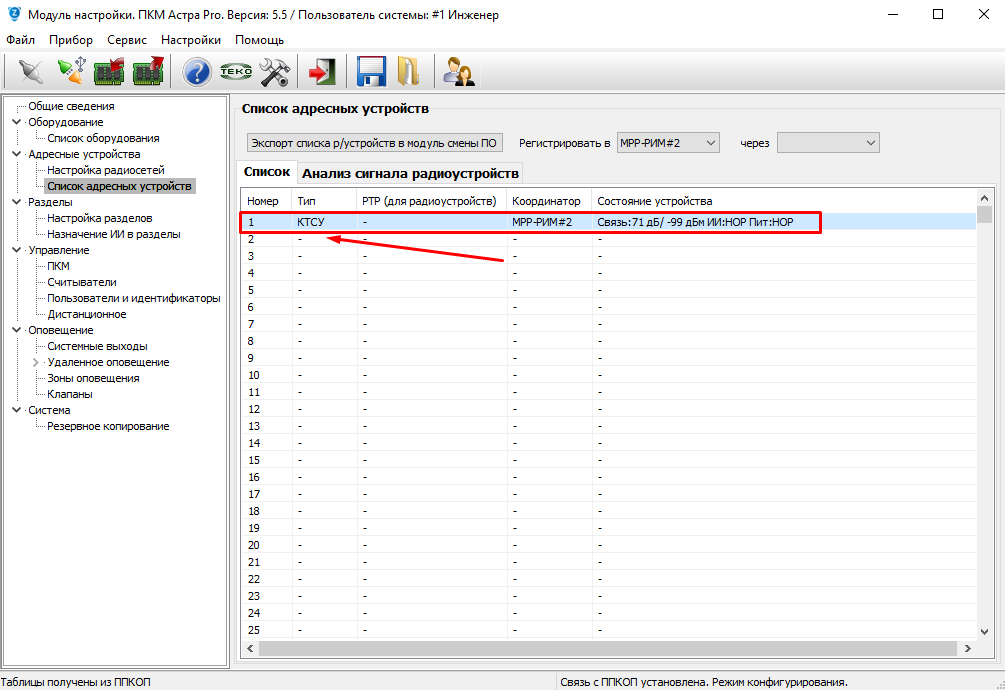

Запустить регистрацию на радиоканальном устройстве Астра-РИ-М РПДК, при успешной регистрации, брелок КТСУ отобразится в "Списке адресных устройств", координатор МРР-РИМ#2

рис. 5

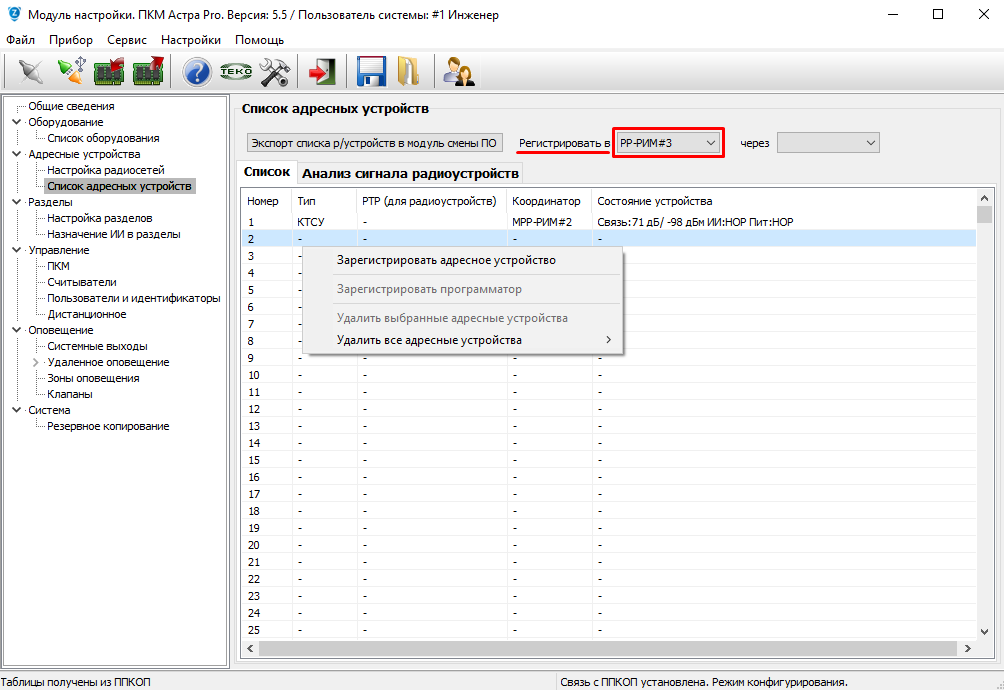

Выбрать: регистрировать в РР-РИМ#3, в свободной строчке кликнуть правой кнопкой "мышки" - нажать "Регистрировать адресное устройство"

рис. 6

ВНИМАНИЕ:

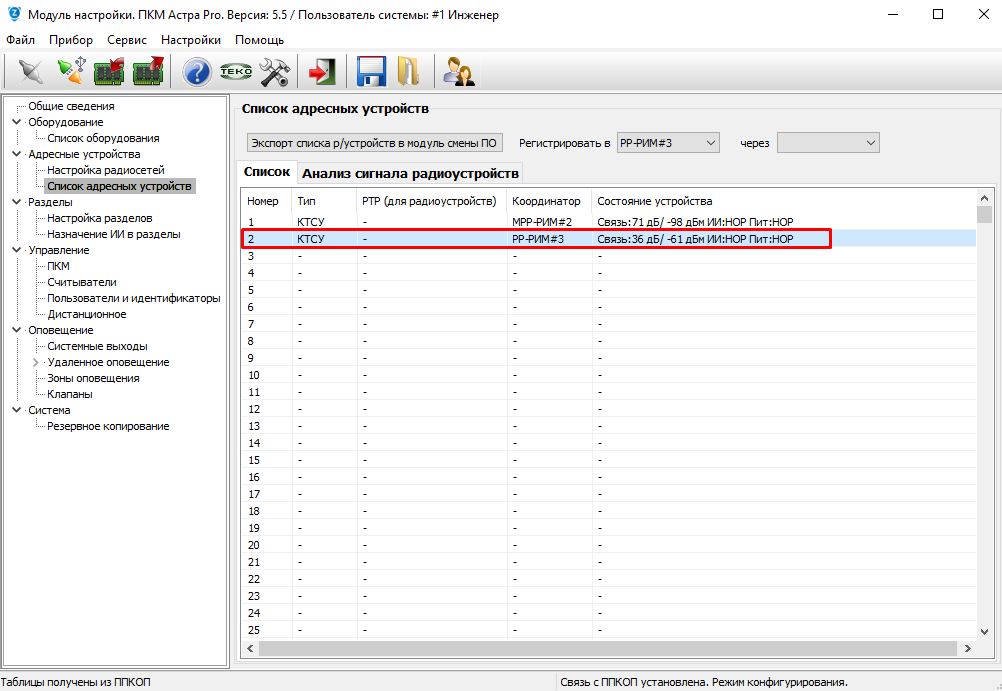

Запустить регистрацию на этом же радиоканальном устройстве Астра-РИ-М РПДК, при успешной регистрации, брелок КТСУ отобразится в "Списке адресных устройств", координатор РР-РИМ#3


рис. 7



Таким образом получаем, что одно радиоканальное устройство (с односторонней связью) Астра-РИ-М РПДК, зарегистрировано в один ППКОП, в свою радиосеть МРР-РИМ#2 и РР-РИМ#3

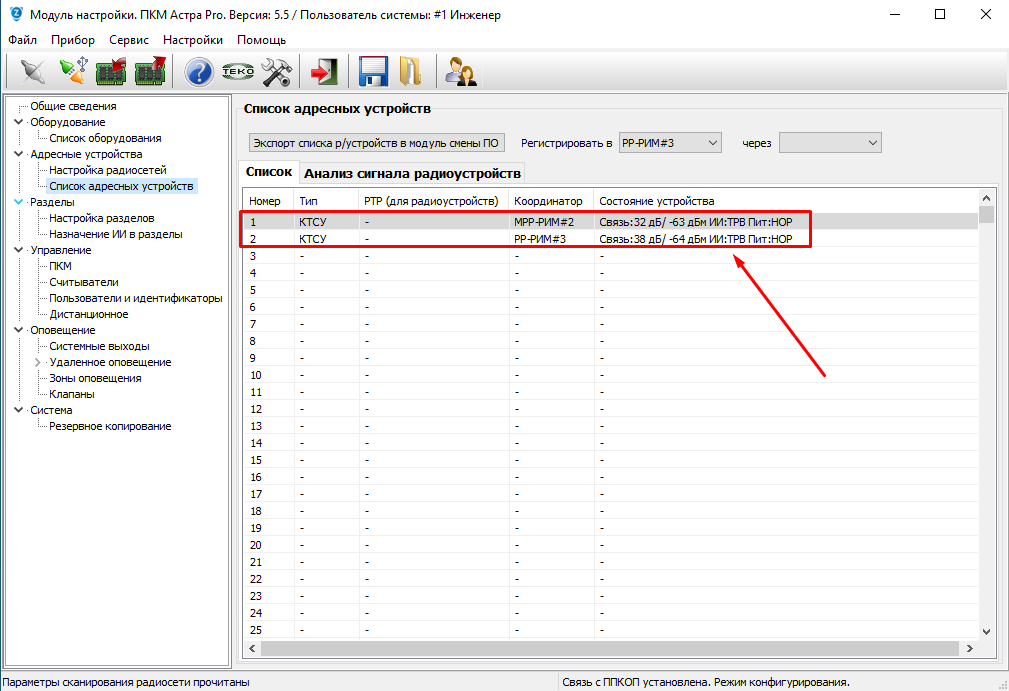

Нажать кнопку "Тревога" на брелоке, источник извещения - ТРВ

рис. 8

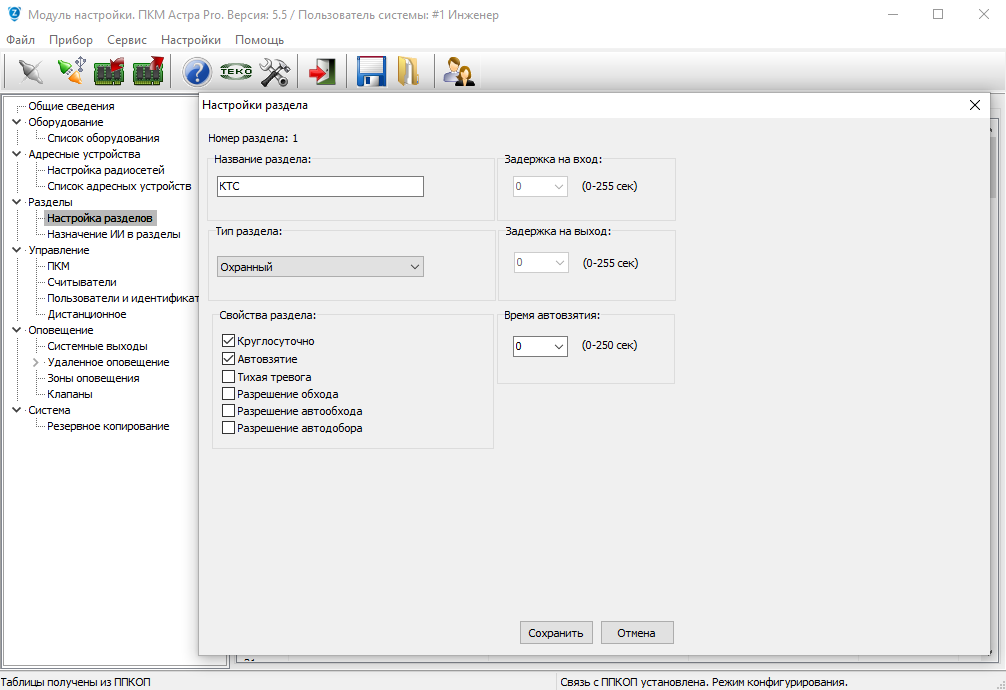

4. В меню "Настройка разделов", создать и настроить раздел

рис. 9

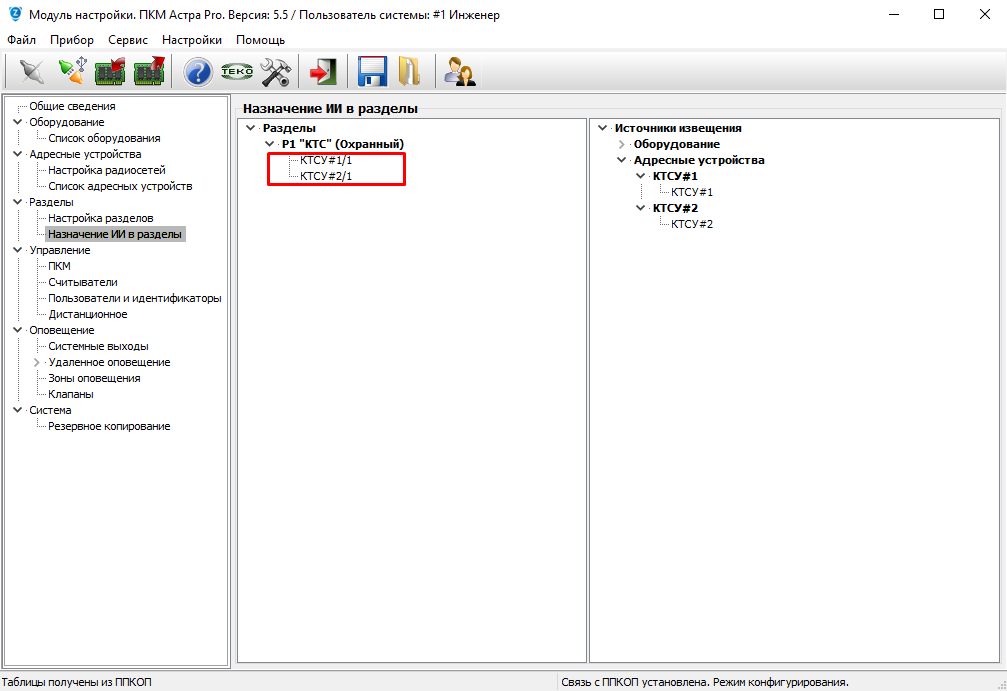

В меню "Назначение ИИ в разделы", закрепить КТСУ#1/1 и КТСУ#2/1 за созданным разделом

рис. 10

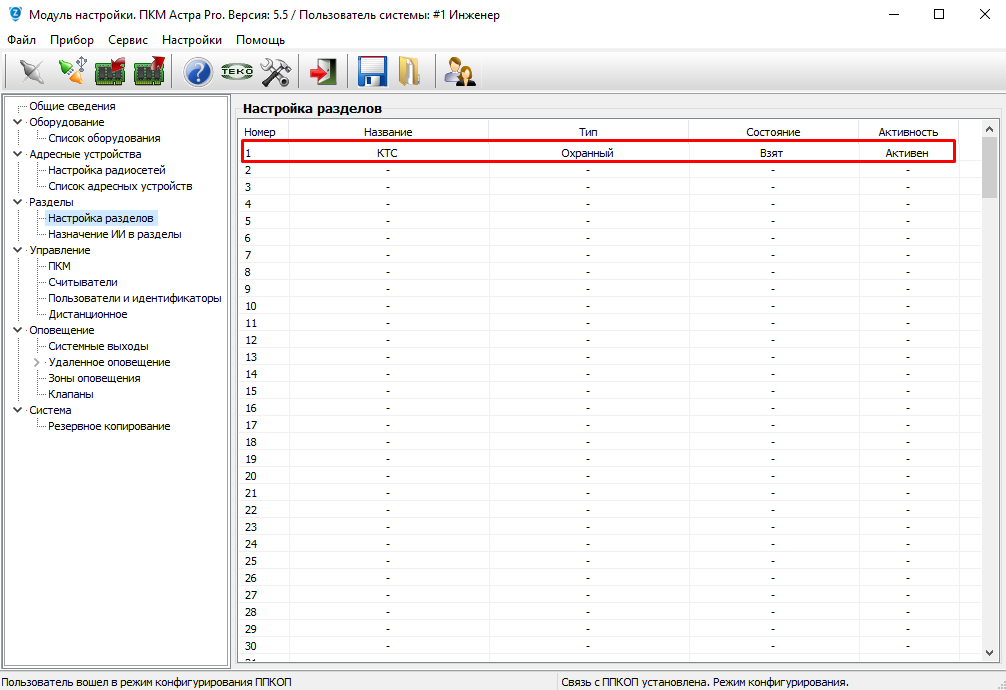

В меню " Настройка разделов",  раздел "КТС"- Взят

рис. 11

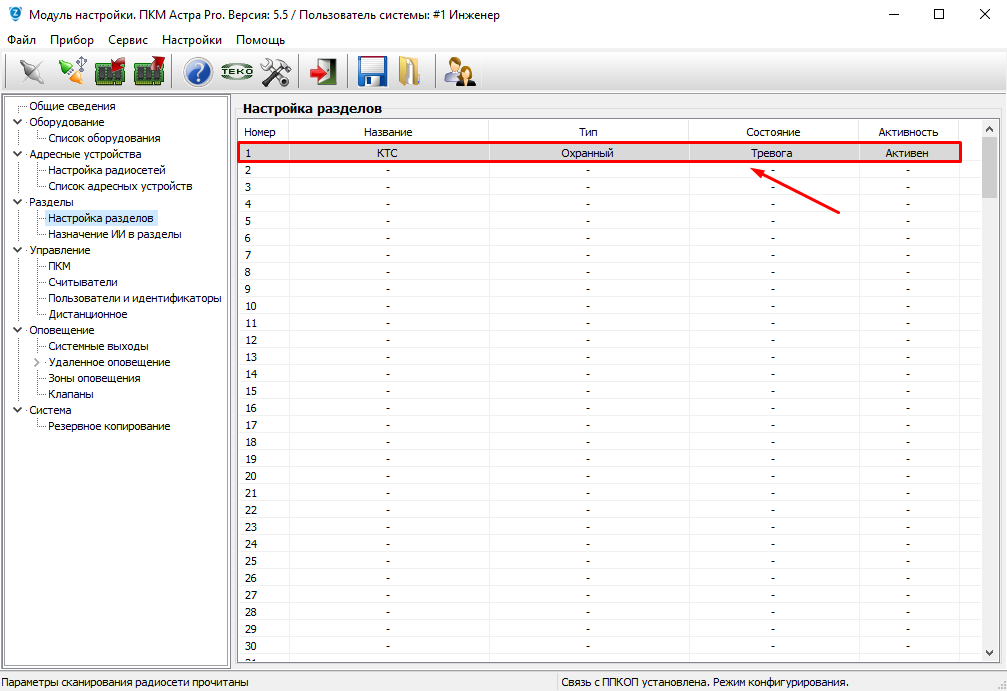

Нажать кнопку "Тревога" на брелоке Астра-РИ-М РПДК, раздел "КТС"- Тревога

рис. 12
