Астра-РИ-М РР и Астра-8231
Иногда требуется передавать сигнал с устройства с релейным выходом на некоторое расстояние. Для больших расстояний (до 8 км) можно применять систему Астра-Y из устройств УОО и УОП. https://www.teko.biz/catalog/1059/4988/#description

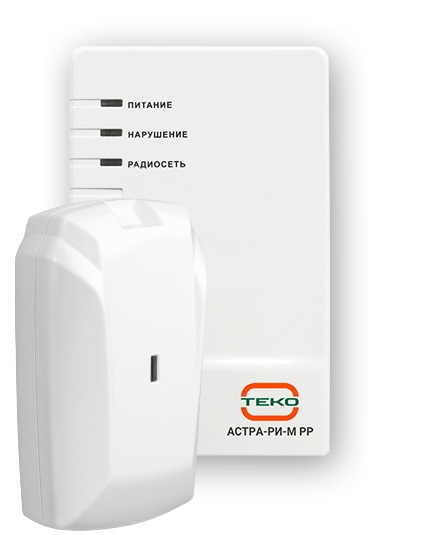

Для относительно небольших расстояний целесообразнее применять систему Астра-РИ-М из устройств Астра-РИ-М РР и Астра-8231 (или Астра-3321)
| рис. 1 |

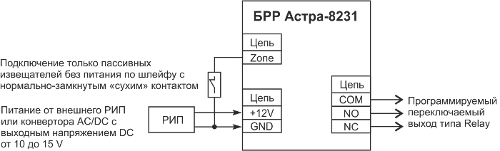

Схема подключения на примере Астра-8231 будет иметь вид:
| рис. 2 |
Программирование Астра-РИ-М РР через PConf RR

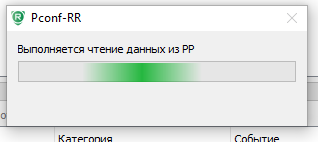

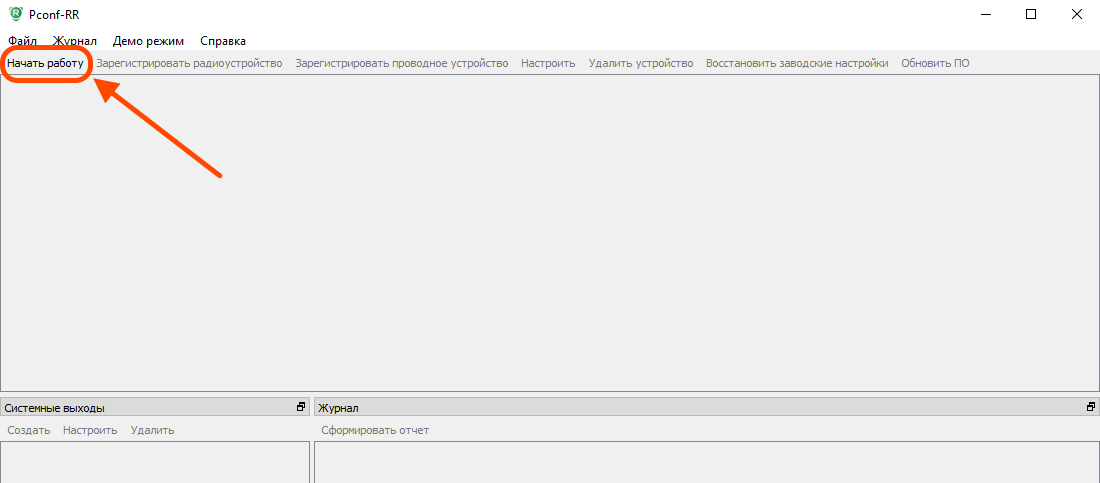

| Запустите программу и подключите РИ-М РР, начните работу | Дождитесь считывания настроек |
| рис. 3 | рис. 4 |

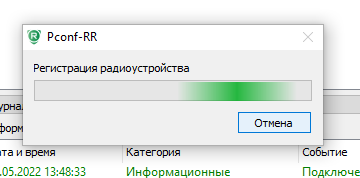

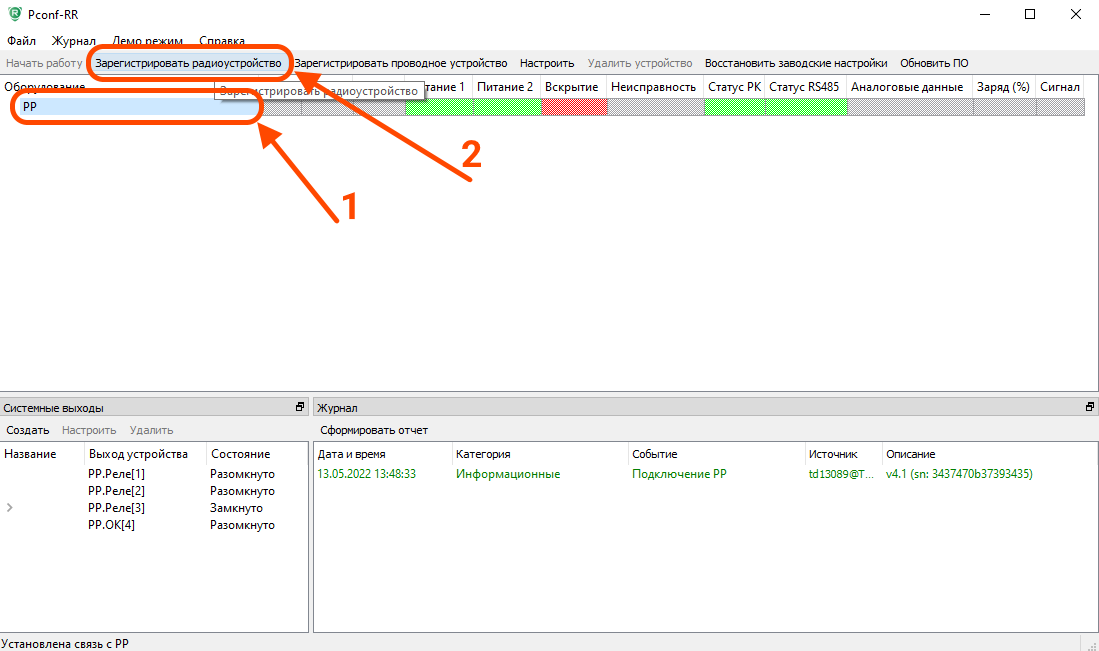

| Выберите РИ-М РР и запустите регистрацию радиоустройств | Выберите свободный адрес устройства и нажмите "ОК" |
| рис. 5 | рис. 6 |

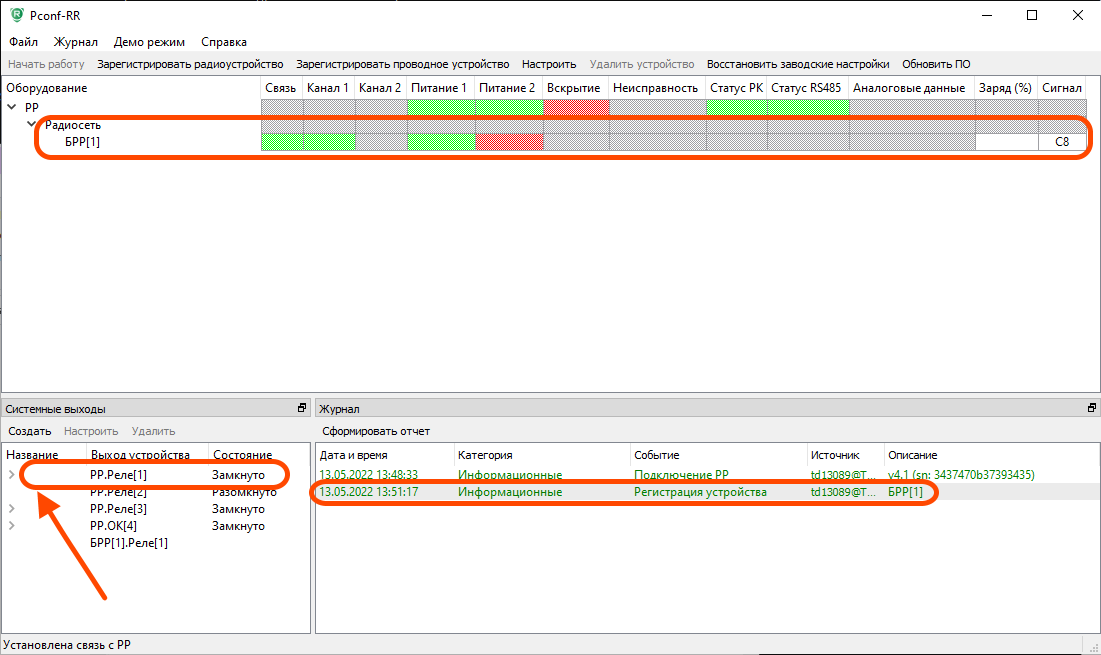

| Установите ЭП в Астра-8231 | После удачной регистрации появляется устройство "БРР" |
| рис. 7 | рис. 8 |

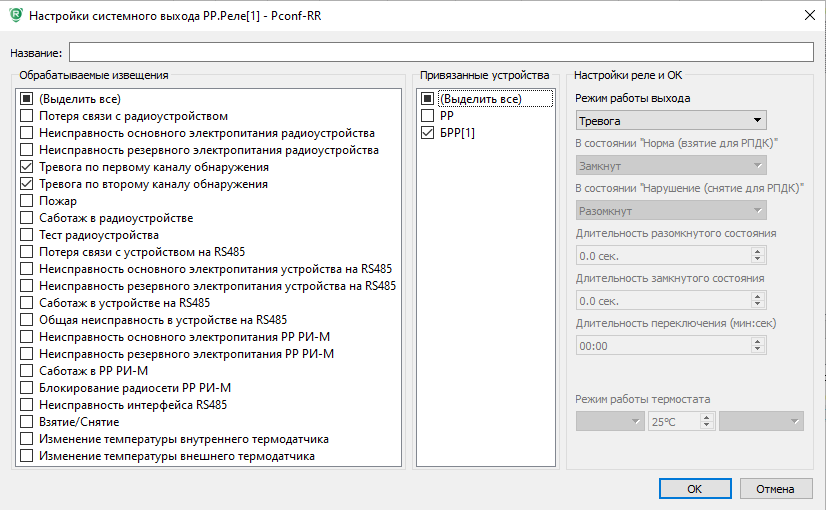

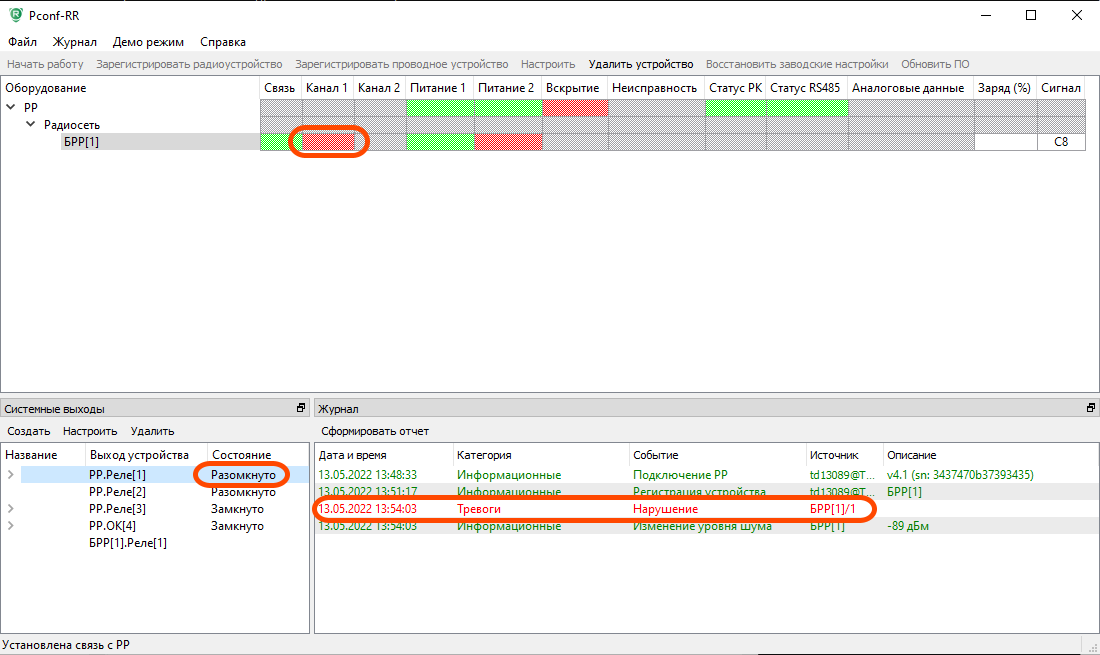

| При необходимости поменяйте настройки нужного реле | Проверьте тревогу разорвав цепь "Zone" на Астра-8231 |
| рис. 9 | рис. 10 |
При необходимости можно настроить программу реле и для самого Астра-8231, например чтобы иметь обратную связь о получении тревоги до Астра-РИ-М РР

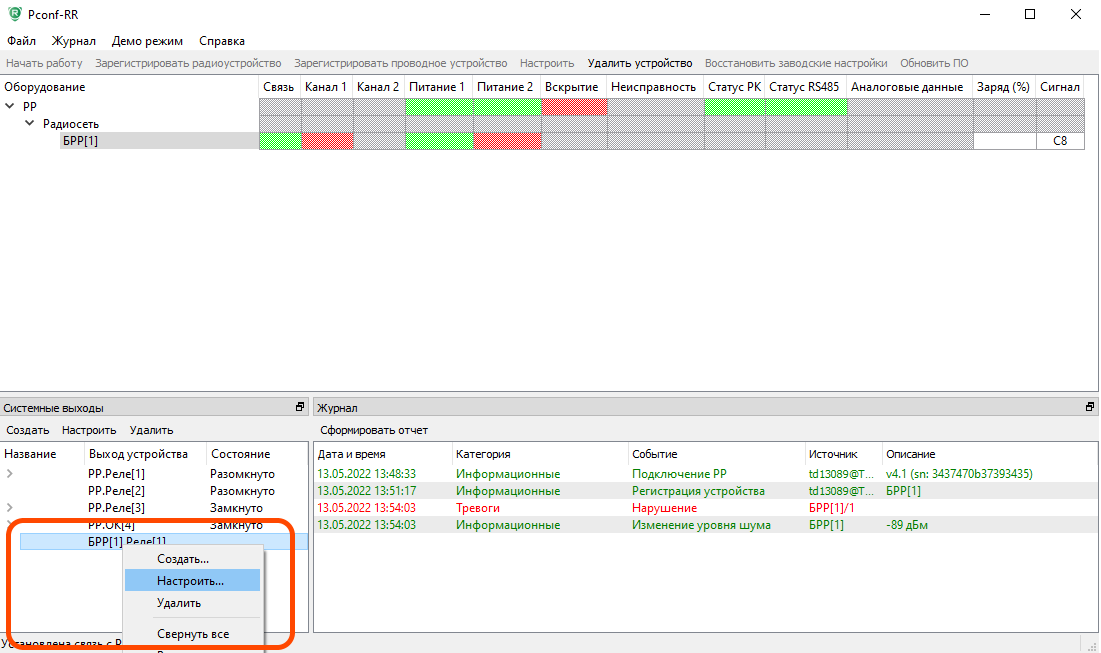

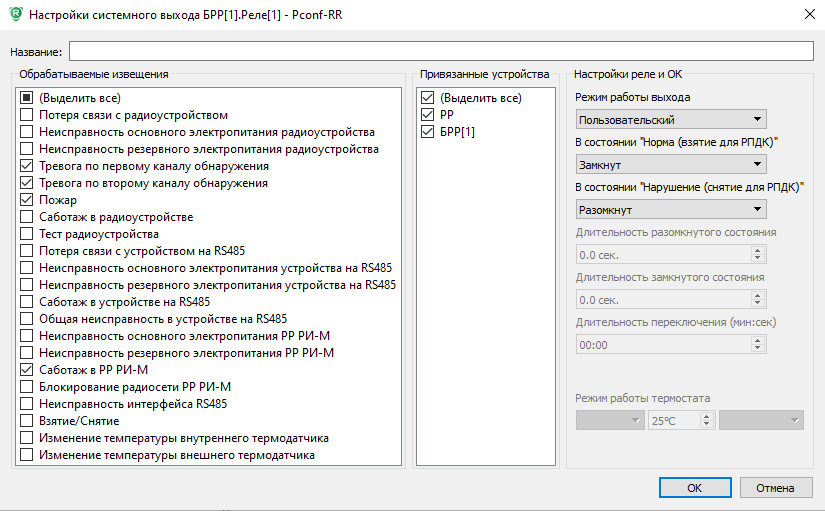

| Выберите реле БРР и нажмите "Настроить" | Настройте необходимую программу для реле |
| рис. 11 | рис. 12 |
