С помощью Брелка Астра-РПДК возможно настроить включение и отключение (взятие/снятие) реагирования тревог от беспроводных датчиков РИ-М на проводных релейных выходах Астра-РИ-М РР в автономном режиме. (пример программирования на беспроводное СЗО Астра-2331 по ссылке)
Например: в Астра-РИ-М РР зарегистрированы беспроводные извещатели Астра-3321 и Астра-5121, а так же Брелок Астра-РПДК для управления, к выходам РИ-М РР подключается светозвуковой оповещатель Астра-10 исп.3. на канал светового оповещения выводится состояние включенного или выключенного контроля (взят/снят), а на канал сирены тревоги от извещателей.

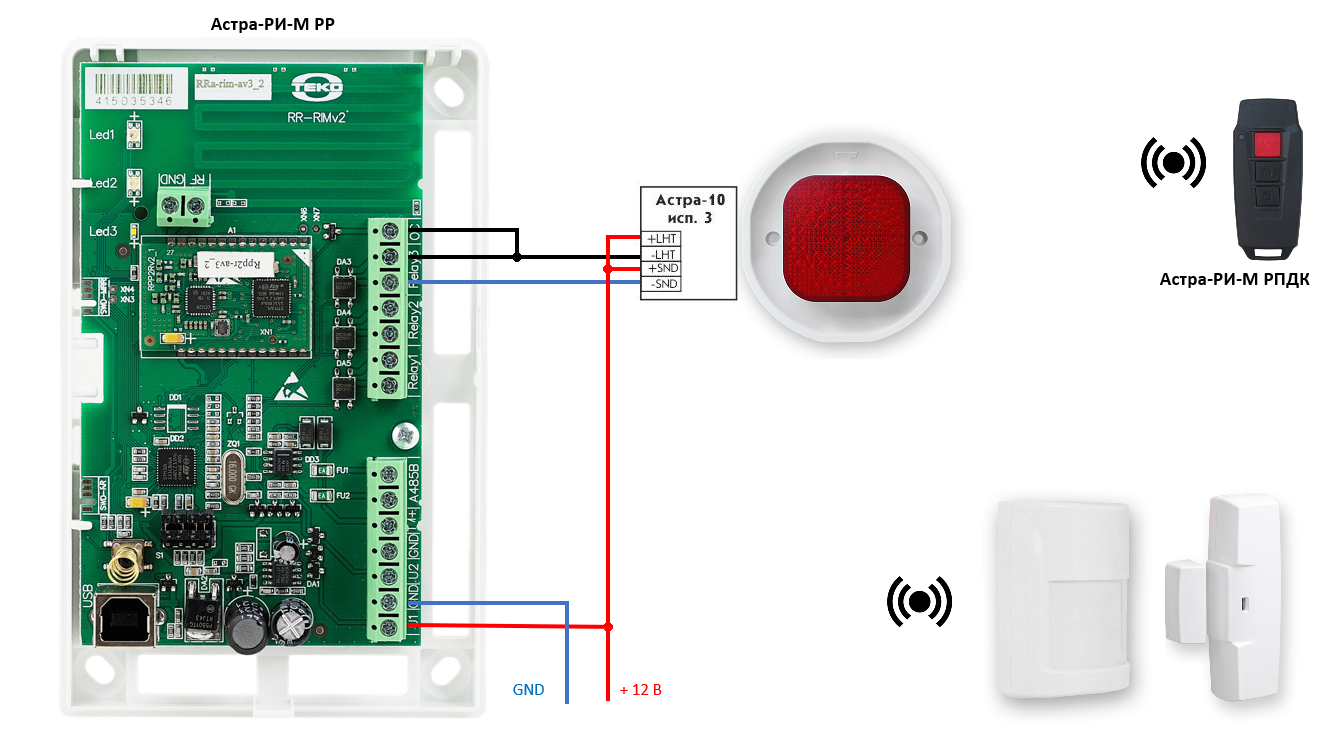

Схема подключения:
| рис. 1 |
Программирование:

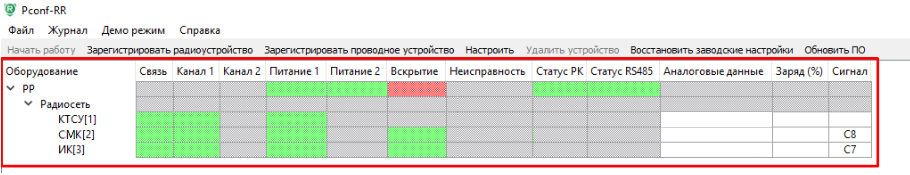

1. Зарегистрировать извещатели: Астра-РИ-М РПДК; Астра-5121; Астра-3321
| рис. 2 |

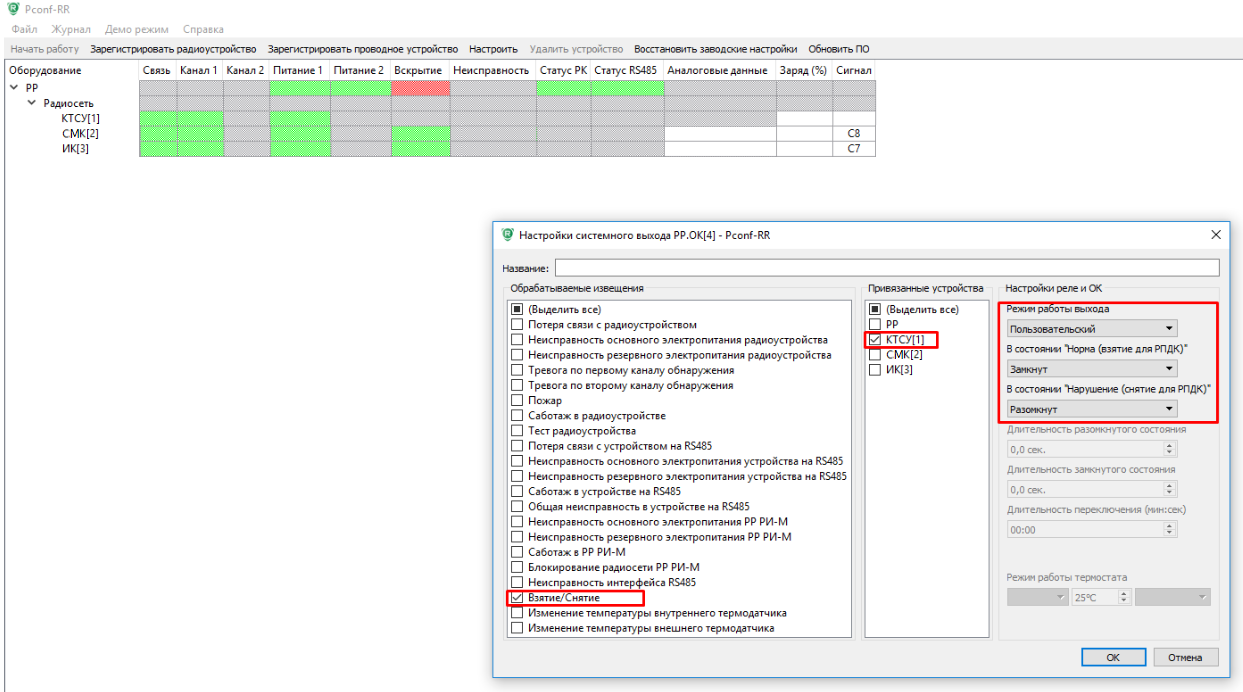

2. Провести настройку системного выхода ОК (открытый коллектор):
- Обрабатываемые извещения – «Взятие/Снятие»
- Привязанные устройства – «КТСУ»
- Настройка реле и ОК – «Пользовательский
| рис. 3 |

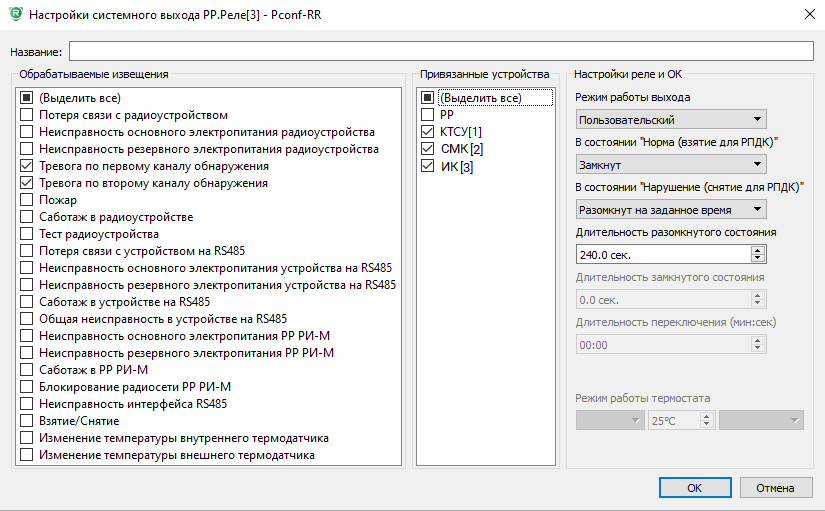

3. Провести настройку системного выхода Relay 3:
- Обрабатываемые извещения – «Тревога»
- Привязанные устройства – «СМК, ИК»
- Настройка реле и ОК – «Пользовательский» с размыканием при тревоге на заданное время
| рис. 4 |
