Передача по радиоканалу состояние «сухого» контакта реле при помощи 2-х Астра-РИ-М РР

Передача по радиоканалу (до 1000 м.) состояние «сухого» контакта реле при помощи 2-х Астра-РИ-М РР

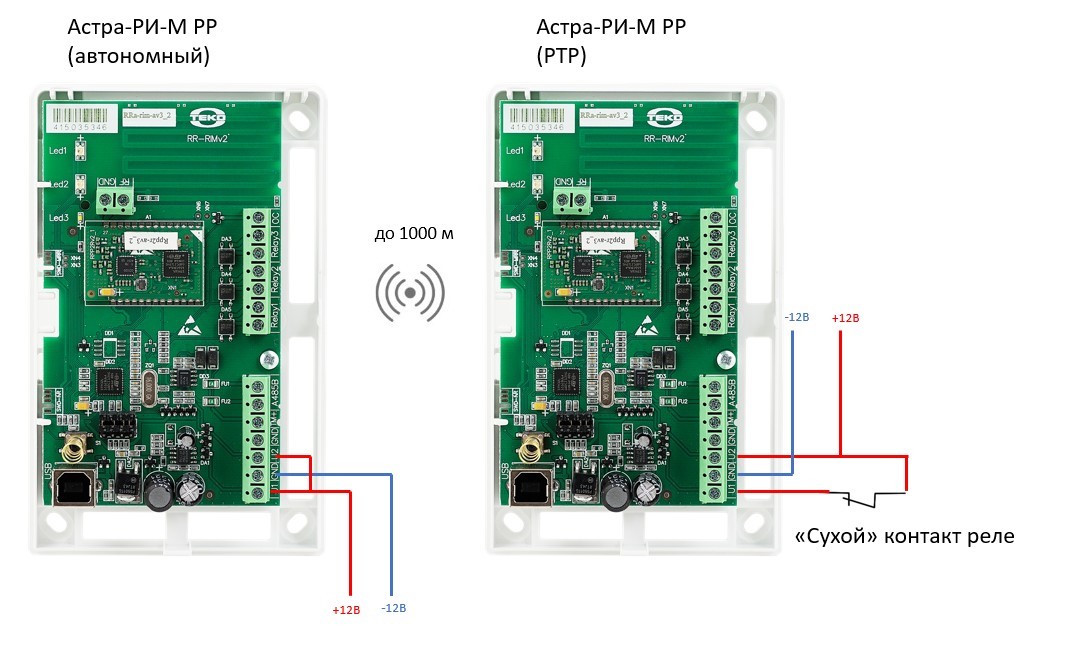

Схема подключения:



Установка Астра РИ-М РР в режим ретранслятора:

1. Подать питание.
2. Установить перемычку на вилку F1.
3. Нажатием на кнопку вскрытия выбрать необходимый режим работы: индикаторы Led1 и Led2 должны синхронно мигать зелёным цветом по 2 вспышки.
4. Снять перемычку с вилки F1.



Регистрация ретранслятора (РТР) В РР (при помощи перемычек):

Установить перемычку на вилку F2 на РР.

На РР кратковременно (на 1-2 сек) нажать на кнопку вскрытия (индикатор Led2 на РР включится непрерывно жёлтым цветом).

На РТР кратковременно (на 1-2 сек) замкнуть перемычку F2 и затем кратковременно (на 1-2 сек) нажать кнопку вскрытия (индикатор Led2 на РТР замигает жёлтым светом с частотой 5 раз/с)

Индикатор Led2 на РР быстро замигает зелёным цветом – успешная регистрация.

Снять перемычку с вилки F2 на РР

В результате получаем сигнал на выходе «ОK»:

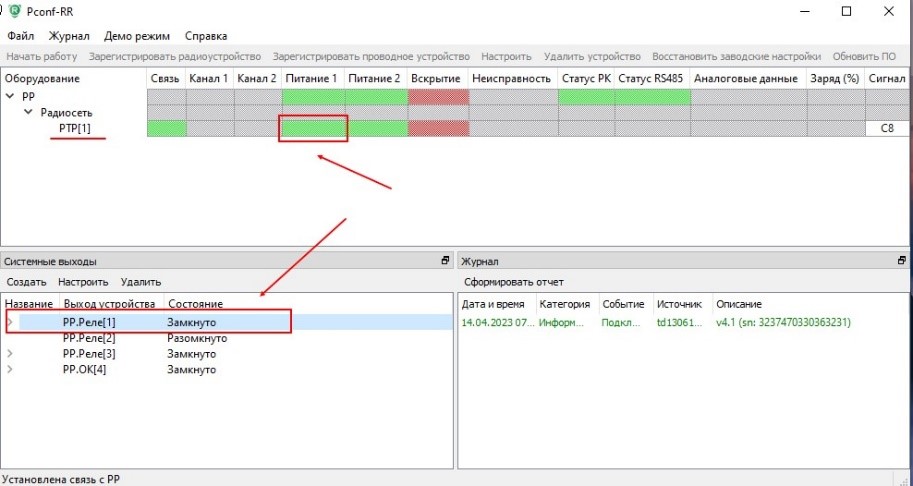

- замкнутый «сухой» контакт – выход «ОК» - замкнут на «GND»

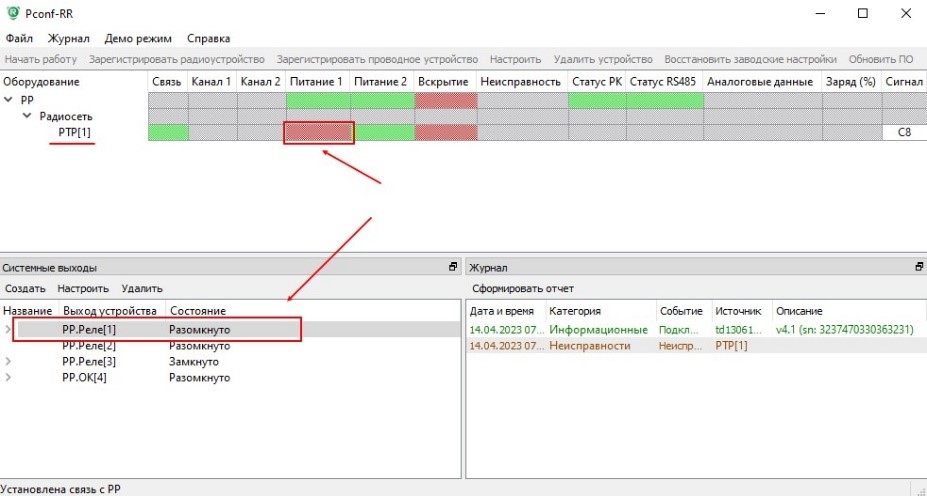

- разомкнутый «сухой» контакт -выход «ОК» - разомкнут

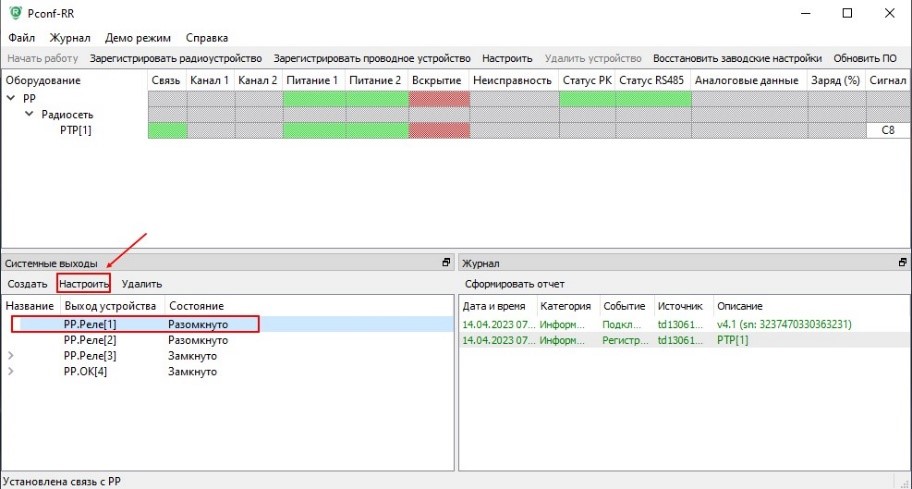

Настройка выходов РИ-М РР (автономный) при помощи ПО "Pconf-RR"

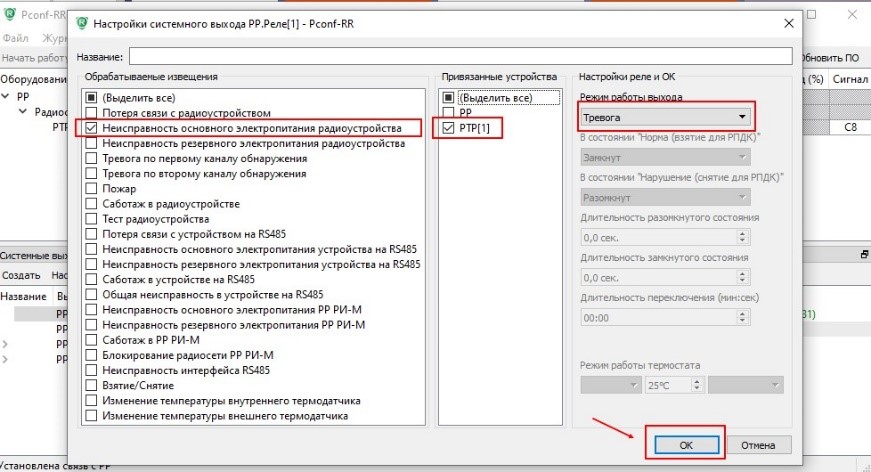

Если нужно назначить выход на другое реле или изменить работу выхода, то необходимо подключить Астра РИ-М РР (автономный) к ПК и и провести настройку программой Pconf-RR в разделе «Системные выходы»




Примечание: Так как для контроля «сухого» контакта используется основное питание РТР (U1)  индикатор «питание» на РР и РТР будет отображать состояние "шлейфа", в зависимости от подключения:

- нормально-замкнутый «сухой» контакт – индикатор питание «в норме» горит постоянно зеленым цветом, при «тревоге» моргает зеленым цветом

- нормально-разомкнутый «сухой» контакт – индикатор питание «в норме» моргает зеленым цветом, при «тревоге» горит постоянно зеленым цветом
