Блок индикации и управления Астра-Прайм-8652

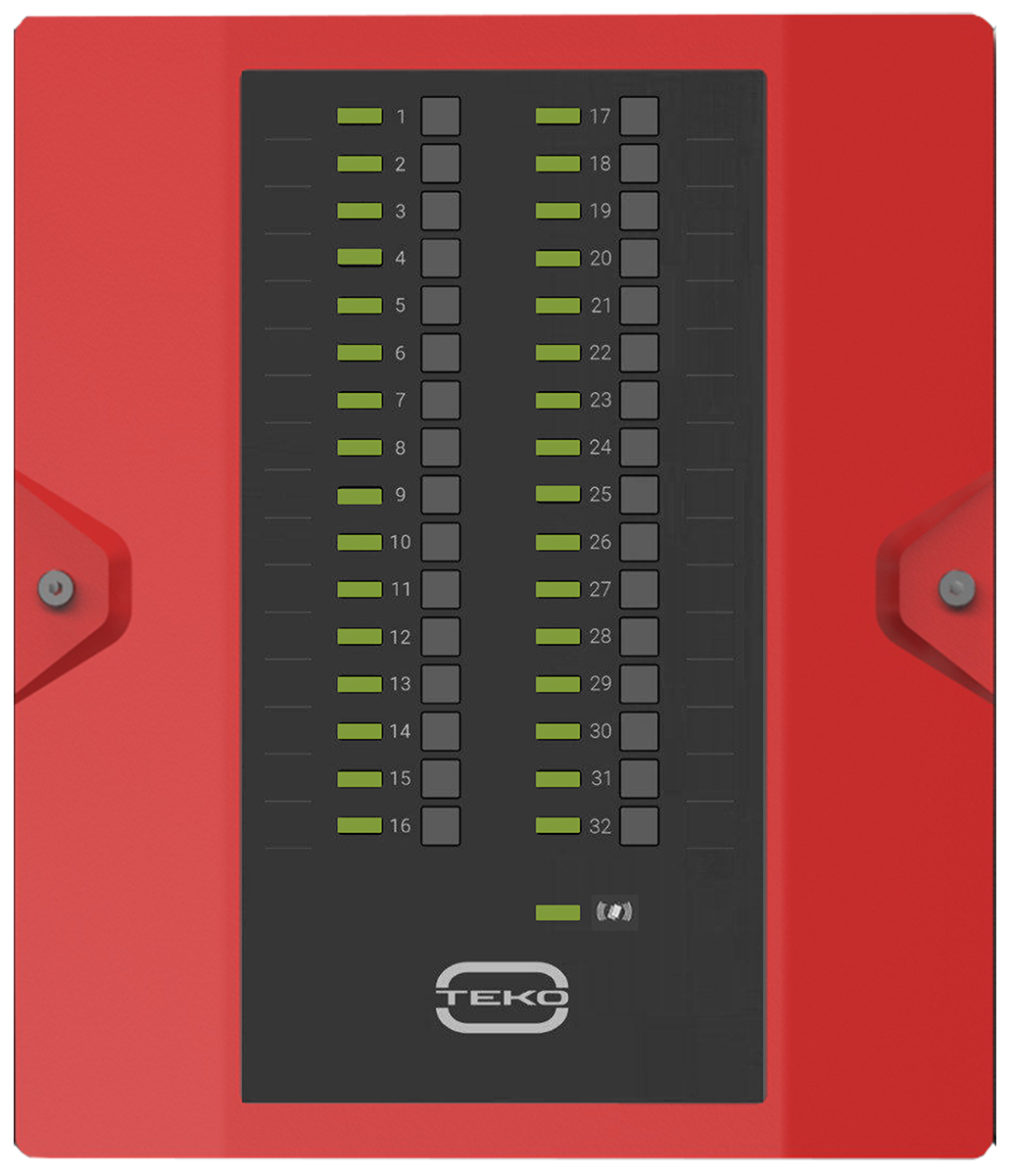

рис. 1

Назначение:
– работа в составе системы Астра-Прайм в качестве блоков индикации и управления (БИУ) с обеспечением контроля доступа и информационным обменом с ППКУП по интерфейсу RS-485
– отображение состояний логических разделов, направлений пожарной автоматики, зон оповещения на 32 трехцветных светодиодных индикаторах по ГОСТ Р 53325
– принятие идентификаторов стандарта EM-Marin через встроенный RFID считыватель и передача в ППКУП Астра-Прайм-7453
– обеспечение питающим напряжением +12 В модулей расширения и других устройств


Особенности:
– работа под управлением центрального ППКУП Астра-Прайм-7453
– программируемые индикаторы для отображения состояния разделов, направлений пожарной автоматики, зон оповещения
– кнопки для управления разделами или направлениями, привязанными к соответствующим индикаторам
– количество индикаторов и кнопок управления – 32
– 4 универсальных слота для установки модулей расширения. В комплекте БИУ модуль интерфейса Астра-Прайм-8552 (обеспечивает подключение к ППКУП по кольцевому интерфейсу RS-485)
– возможность установки 3 дополнительных модулей расширения (приобретаются отдельно)
– подключение к ППКУП по кольцевому RS-485 с дальностью до 500 м
– количество блоков индикации, регистрируемых в ППКУП – до 32
– считыватель RFID на передней панели
– встроенный звуковой сигнализатор
– встроенный резервируемый источник питания от сети 220 В с выходом +12 В для питания внешней нагрузки постоянным током до 2,5 А
– кнопка включения/выключения встроенного источника электропитания
– отсек под АКБ 7,2 А/ч
– возможность запуска («холодный» старт) и работы от АКБ при отсутствии сети 220 В


Технические данные
– напряжение питания от:
• сети переменного тока частотой (50±1) Гц – от 172,5 до 264,5 В
• АКБ 7,2 А/ч – от 9,0 до 13,8 В
– мощность, потребляемая прибором от сети переменного тока (с учетом внешней нагрузки) – не более 40 Вт
– ток, потребляемый прибором от АКБ – не более 2,5 А
– напряжение выхода «+12V» – от 10 до 14 В
– ток максимальной нагрузки по выходу «+12V» – 2,5±0,1 А
– длина линии связи кольцевого интерфейса RS-485 между БИУ и ППКУП – до 500 м
– габаритные размеры прибора – 250х218х98 мм
– масса прибора (без АКБ) – 1,023 кг
– степень защиты оболочкой по ГОСТ 14254 – IP41
– условия эксплуатации:
• диапазон температур – от -30°С до +50°С
• относительная влажность воздуха – до 98% при +40°С (без конденсации влаги)


Индикация и выходы
– 32 программируемых индикаторов отображения состояний логических разделов (или направлений пожарной автоматики или зон оповещения)
– индикатор – отображение состояния управления системой с помощью встроенных кнопок на БИУ и/или бесконтактных карт
– вход/выход интерфейсной линии RS-485
– встроенный звуковой сигнализатор
– встроенный RFID-считыватель
– выход +12V для питания извещателей и др. устройств
