Для корректной работы индикаторов необходимо выполнить разделение их на группы:
- С идентификацией пользователя (Например через RFID ключ).
- Без идентификации пользователя.
ВНИМАНИЕ!
А для того чтобы это сделать необходимо создать дополнительного пользователя и добавить ему подходящий идентификатор!!!
1.Создание пользователя и добавление идентификатора.
1)Вкладка «Конфигурация»
2)Вкладка «Пользователи»
3)Кнопка «Добавить нового пользователя»
| рис. 1 |
Далее открывается следующее меню:
1)Выбираем нужную нам роль пользователя, в данном случае рассмотрим «Оператора».
2)Далее вводим имя пользователя.
3)Нажимаем «Добавить»
| рис. 2 |
Пользователь создан.
Кликаем по созданному пользователю.
| рис. 3 |
Открывается следующее меню:
Нажимаем «Добавить новый идентификатор».
| рис. 4 |
Открывается следующее окно:
Рассмотрим добавление идентификатора на примере ключа RFID.
1)Выберем соответствующий тип идентификатора.
2)Далее присвоим имя идентификатору.
3)Нажмем кнопку «Начать».
| рис. 5 |
Будет запущен процесс регистрации идентификатора.
| рис. 6 |
В этот момент поднесите ключ к считывателю.
| рис. 7 |
При успешной регистрации ключа, появится следующее окно:
1)Выбираем тактику «Управление кнопкой».
2)Нажимаем кнопку «Добавить».
| рис. 8 |
В левом нижнем углу появится окно:
| рис. 9 |
2. Разделение кнопок на группы.
Создадим 2 группы кнопок с идентификатором и без него.
1)Заходим во вкладку «Конфигурация»
2)«Управление кнопками».
3)«Добавить новую кнопку».
| рис. 10 |
Откроется меню выбора применения (кнопки с идентификатором и без него).
2.1 Создадим группу кнопок без идентификации.
| рис. 11 |
После выбора применения откроется следующее меню:
1)Присвоим имя данной группе кнопок.
2)Далее выберем считыватель и идентификатор. (Под ними будет выполнена постоянная идентификация, что позволит в дальнейшем пользоваться выбранной группой кнопок без необходимости каждый раз проводить идентификацию пользователя.)
3)Выберем нужные нам индикаторы и кнопки из списка предложенных.
| рис. 12 |
В конце списка идентификаторов будет кнопка «добавить» нажимаем ее.
| рис.13 |
Создана группа кнопок без идентификации.
| рис. 14 |
2.2 Создадим группу кнопок с идентификацией пользователя с применением считывателя на ППКУП.
| рис. 15 |
Откроется следующее окно:
Выберем «применение с идентификацией пользователя».
| рис. 16 |
Откроется следующее меню:
1)Присвоим имя группе кнопок.
2) выберем считыватель, который будет работать с данным идентификатором (в нашем случае считыватель расположенный на ППКУП).
3) выберем кнопки, которые будут работать с данным идентификатором.
| рис. 17 |
ВНИМАНИЕ!
Если в системе используется Астра-Прайм 8652 БИУ, под его индикаторы создается отдельная группа кнопок, чтобы идентификатор корректно работал на обоих считывателях.
2.3 Создадим группу кнопок с идентификацией пользователя с применением считывателя на БИУ (Астра-Прайм 8652).
1)Присвоим имя группе кнопок,
2)Выберем считыватель, который будет работать с данным идентификатором (в нашем случае считыватель расположенный на БИУ),
3)Выберем кнопки, которые будут работать с данным идентификатором.
| рис. 18 |
Кнопка «Добавить» будет внизу списка доступных индикаторов.
| рис.19 |
Группа кнопок с идентификацией на БИУ создана.
| рис.20 |
3. Теперь можно назначить индикаторы и кнопки соответствующим разделам и
функциям.
Для начала добавим индикаторы без идентификации пользователя.
Добавим индикатор с кнопкой «Останов».
Вкладка «Конфигурация» далее вкладка «Индикаторы» далее нажимаем кнопку «Добавить новый индикатор».
| рис.21 |
Открывается меню с выбором применения индикатора.
Для индикатора с кнопкой, в данном случае «Останов», выберем «Обобщенный индикатор с кнопкой управления «Останов направления пожарной автоматики».
Кликаем по выбранному функционалу индикатора.
| рис.22 |
Открывается следующее меню.
1)Присваиваем имя индикатору.
2)Далее указываем кнопку из предложенных в списке.
3)Указываем направления пожарной автоматики, которые будут взаимодействовать с данной кнопкой.
4)Нажимаем кнопку "Добавить".
| рис.23 |
Индикатор создан.
| рис.24 |
3.1 Создадим индикатор с кнопкой, расположенный на ППКУП для управления состоянием зоны.
Вкладка «Конфигурация» далее вкладка «Индикаторы» далее нажимаем кнопку «Добавить новый индикатор»..
| рис.25 |
Откроется следующее меню.
Кликаем по выбранному применению.
| рис.26 |
Откроется следующе меню:
1)Присваиваем имя индикатору.
2)Далее выбрать индикатор из списка.
3)Далее выбрать соответствующую ЗКПС.
4)Далее нажимаем кнопку «Добавить».
| рис.27 |
При успешной регистрации индикатора на лицевой панели ППКУП соответствующий индикатор загорится зеленым.
| рис.28 |
Так же для удобства можно добавить комментарий к каждому индикатору.
(Он будет отображаться в общем списке индикаторов).

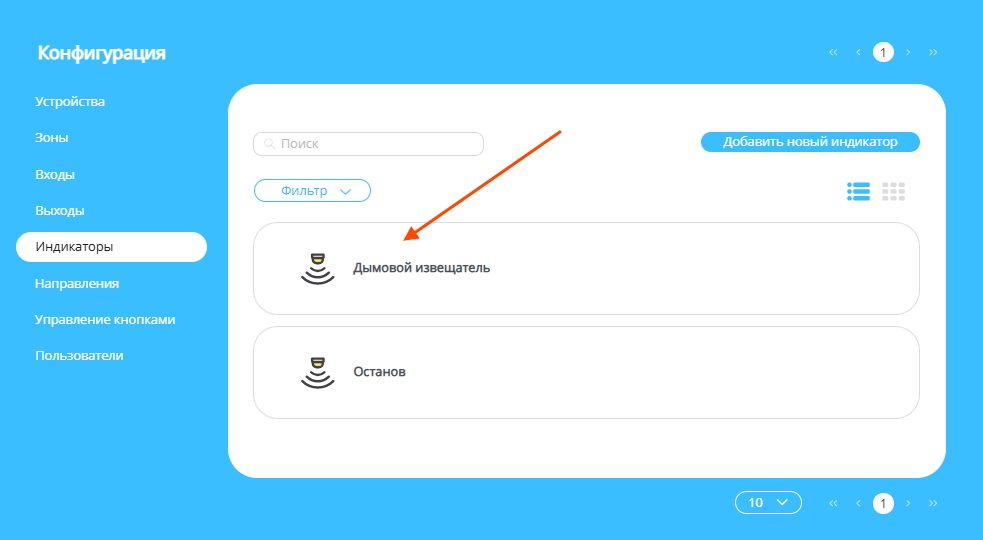

Кликнем по нужному нам индикатору.
| рис.29 |
Откроется следующее меню.
Добавляем комментарий
Нажимаем кнопку "Сохранить".
| рис.30 |
Комментарий отображаться в списке всех индикаторов.
| рис.31 |
3.2 Добавим индикатор на БИУ.
Вкладка «Конфигурация» далее вкладка «Индикаторы» далее нажимаем кнопку «Добавить новый индикатор».
| рис.32 |
Откроется следующее меню:
Выберем тип индикатора.
| рис.33 |
Откроется следующее меню:
1)Присвоим имя индикатору.
2)Далее добавим комментарий к индикатору.
3)Далее выберем сам индикатор из списка доступных.
4)Далее выберем соответствующую ЗКПС.
5)Далее нажимаем кнопку «Добавить».
| рис.34 |
Индикатор БИУ успешно добавлен.
| рис.35 |
Индикатор на панели БИУ.
| рис.36 |
3.3 Для отображения информации на ЖК дисплее ППКУП, необходимо создать соответствующий индикатор.
| рис.37 |
Откроется следующее меню.
Выберем соответствующее применение для индикатора.
| рис.38 |
Откроется следующее меню.
Присвоим имя индикатору.
Далее выберем индикатор из списка доступных.
Далее нажимаем кнопку «Добавить».
| рис.38 |
Индикатор успешно добавлен.
| рис.38 |
