Модуль источника питания Астра-Прайм-7052-01

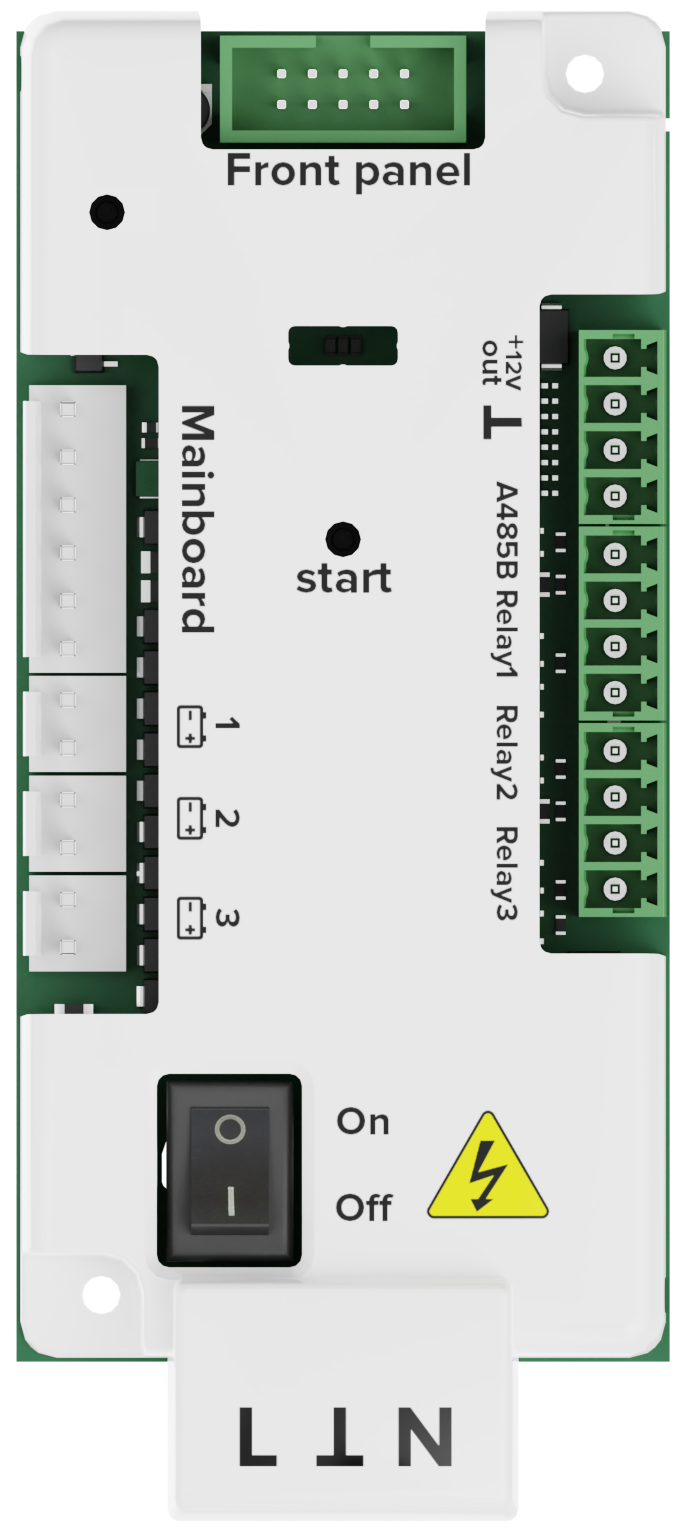

| рис. 1 |
Назначение:
МИП предназначен для эксплуатации в составе системы «Астра-Прайм» в качестве источника электропитания всех проводных устройств системы.
Предназначен для установки в корпус ППКУП (РП, БИУ, БРУ)
МИП осуществляет электропитание ППКУП, блоков расширения, модулей расширения, проводных извещателей номинальным напряжением 12 В постоянного тока от сети переменного тока напряжением 220 В (частотой 50 Гц) или от АКБ с номинальным напряжением 12 В и емкостью до 17 А*ч.
МИП предназначен для непрерывной круглосуточной работы.
Конструкция
Конструкция МИП предусматривает установку в корпус ППКУП или блока расширения на предназначенное для МИП место. Установка и подключение выполняется с помощью стоек, винтов и жгутовMainboard и АКБ из комплекта поставки.
Особенности:
- конструкция модуля предусматривает установку в корпус ППКУП (РП, БИУ, БРУ)
- выходы 12 В для питания нагрузки с током до 2,5 А с защитой от КЗ и перегрузки
- возможность подключения 3-х внешних АКБ 17 А*ч и независимая зарядка каждой током до 1 А
- подключение к шине RS-485
- 3 сигнальных реле, программируемых через ППКУП Астра-Прайм-7453, для выдачи информации во внешние цепи
- «холодный» старт от АКБ при отсутствии сети 220 В
Технические характеристики:
- Сетевое напряжение - от 187 до 242 В
- Максимальная мощность, потребляемая от электросети переменного тока – 45 Вт
- Номинальное выходное напряжение при работе от электросети переменного тока - 13,8 В
- Выходное напряжение при работе от электросети переменного тока - от 13,0 до 14,0 В
- Выходное напряжение при электропитании от АКБ - от 10,2 до 13,8 В
- Собственный ток потребления - не более 50 мА
- Максимальный ток нагрузки на клеммах Mainboard (c учетом тока заряда АКБ) - 3,0 А
- Максимальный ток нагрузки выхода 12 В на клеммах +12Vout, ^ - 0,75 А
- Ток заряда АКБ - 300 мА
- Допустимый ток через контакты реле - не более 100 мА
- Допустимое напряжение на контактах реле - 72 В
- Масса - не более 0,17 кг
- Габаритные размеры - не более115×54×50 мм
- Условия эксплуатации
- Диапазон температур - от -10 до +55 °С
- Относительная влажность воздуха - до 98% при +40 °С (без конденсации влаги)
Индикация и выходы:
– индикатор – отображает состояние выходов 12В:
• «норма» выхода питания базовой платы и модулей расширения – включен
зеленым цветом
• «норма» выхода питания внешней нагрузки – включен красным цветом
• «КЗ или перегрузка по выходу» – выключен
– выход «+12V out» для питания извещателей и др. устройств
– программируемые выходы «Relay 1» - «Relay 3» – обеспечивают коммутацию нагрузки не более 0,1 А/30 В
– вход/выход интерфейсной линии RS-485
Модуль источника электропитания (МИП) Астра-Прайм-7052-01
Подключение к сети 220 В
Снять защитный кожух
Сетевое напряжение от 187 до 242 В подключить к клеммным колодкам L, N, ^ (где L – фазный провод, N – нулевой провод, ^ - провод заземления)

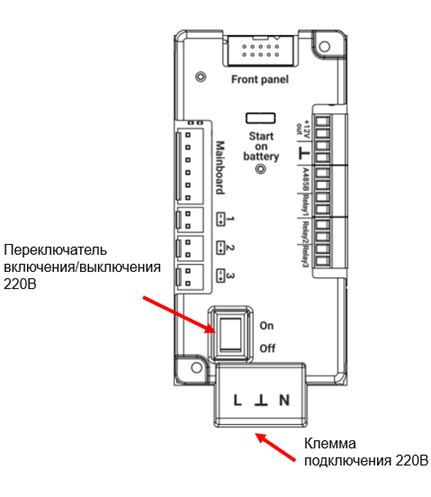

МИП имеет переключатель включения/выключения питания от сети 220 В.
Переключателем включить питание.
| рис. 2 |

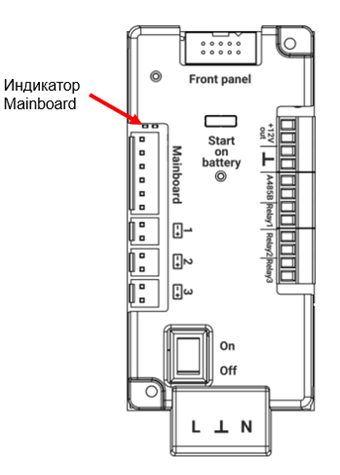

Норма – горит постоянно «Белым»
Неисправность - не горит
| рис. 3 |

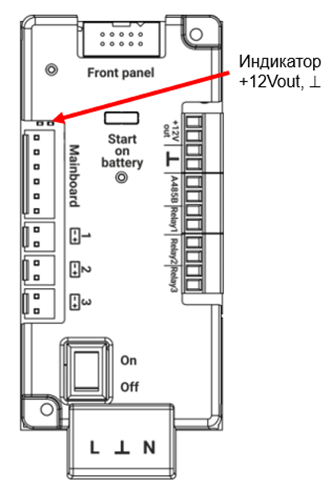

Индикатор наличия питания на выходах +12Vout, ^
Норма – горит постоянно «Зеленым»
Неисправность - не горит
| рис. 4 |

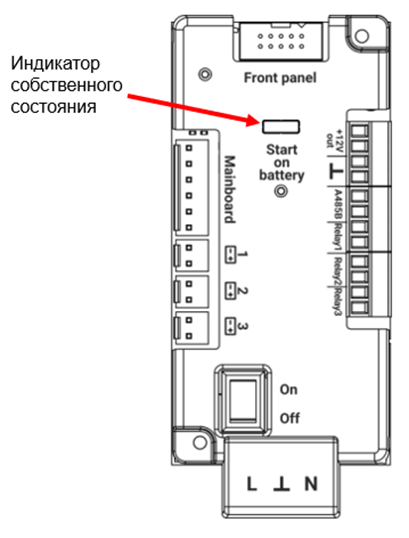

Индикатор собственного состояния
Не зарегистрирован, готов к регистрации - мигает 1 раз в 1 с «Зеленым»
Не зарегистрирован, не готов к регистрации - мигает 1 раз в 1 с «Желтым»
Зарегистрирован, на связи - горит постоянно «Зеленым»
Зарегистрирован, нет связи - горит постоянно «Желтым»
Маяк (тест индикации) - попеременное включение «Зелёного» и «Жёлтого» индикаторов с частотой 1 раз в 0,5 с в течение 10 мин
Сброс на заводские настройки (очистка памяти) - Мигает «Желтым» 5 раз в 1 с в течение времени сброса
| рис. 5 |
Подключение основного и дополнительных аккумуляторов

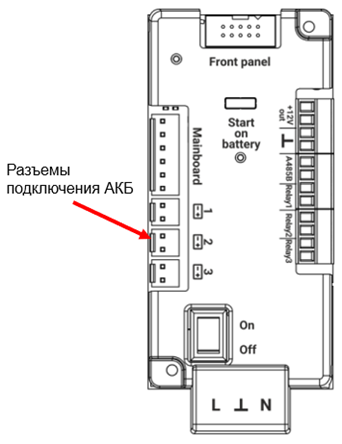

Жгутом АКБ из комплекта МИП, с разъема подключения АКБ (1,2,3) подключить резервный источник питания (АКБ) емкостью до 17 А*ч
МИП обеспечивает подключение до трех АКБ с номинальным напряжением 12 В и емкостью до 17 А*ч.
МИП обеспечивает автоматический заряд АКБ при питании от сети 220 В током до 1 А (частотой 50 Гц).
МИП обеспечивает автоматическое переключение на работу от резервного источника питания (АКБ) и обратно на питание от сети переменного тока при временном отключении (или понижении) и восстановлении сетевого напряжения 220 В, 50 Гц.
Примечание: отсутствуют дополнительный жгуты АКБ
| рис. 6 |
Подключение внешних потребителей

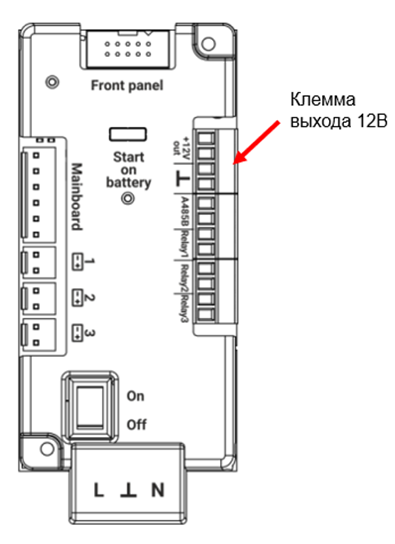

МИП имеет 2 пары выходов 12 В (клеммы +12Vout, ^) для питания извещателей и других устройств, питания нагрузки с током до 0,75 А (суммарно для 2-х пар) с защитой от КЗ и перегрузки.
| рис. 7 |
Холодный старт
МИП обеспечивает режим «холодный старт» (включение и питание устройств от АКБ при отсутствии сетевого напряжения 220 В). Включение режима выполняется кнопкой «Start on battery».
В отверстии защитного пластиковый экрана, тонкой отверткой нажать на кнопку «Start on battery».
В зависимости от состояния МИП включатся индикаторы Mainboard; +12Vout, ^ ; собственного состояния (смотреть пункт: Подключение к сети 220 В)
| рис. 8 |
Интерфейс RS-485

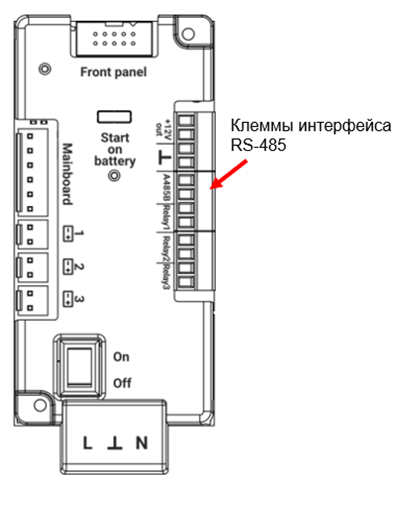

МИП обеспечивает подключение к информационной шине системы «Астра-Прайм» по интерфейсу RS-485 (клеммы интерфейса А485В)
| рис. 9 |
Выходы реле
МИП имеет 3 программируемых релейных выхода (Relay1, Relay2, Relay3), обеспечивающих передачу во внешние цепи информационных сигналов и коммутацию нагрузки.
| рис. 10 |
Очистка памяти

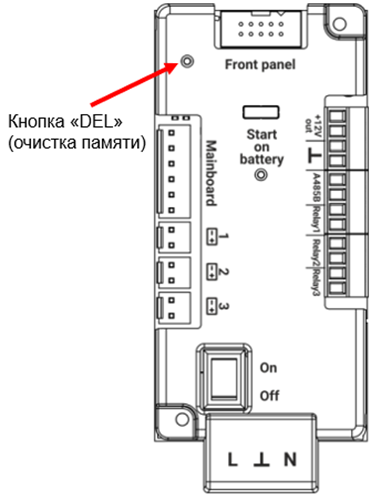

МИП имеет кнопку «DEL» для принудительного сброса в заводские настройки.
В отверстии защитного пластиковый экрана, тонкой отверткой нажать на кнопку «DEL» и удерживать кнопку в течение не менее 5 с.
На индикаторе собственного состояния - мигает «Желтым» 5 раз в 1 с в течение времени сброса.
При удачном сбросе - мигает 1 раз в 1 с «Зеленым» - Не зарегистрирован, готов к регистрации
| рис. 11 |
