Модуль радиорасширителя Астра-Прайм-8452-06

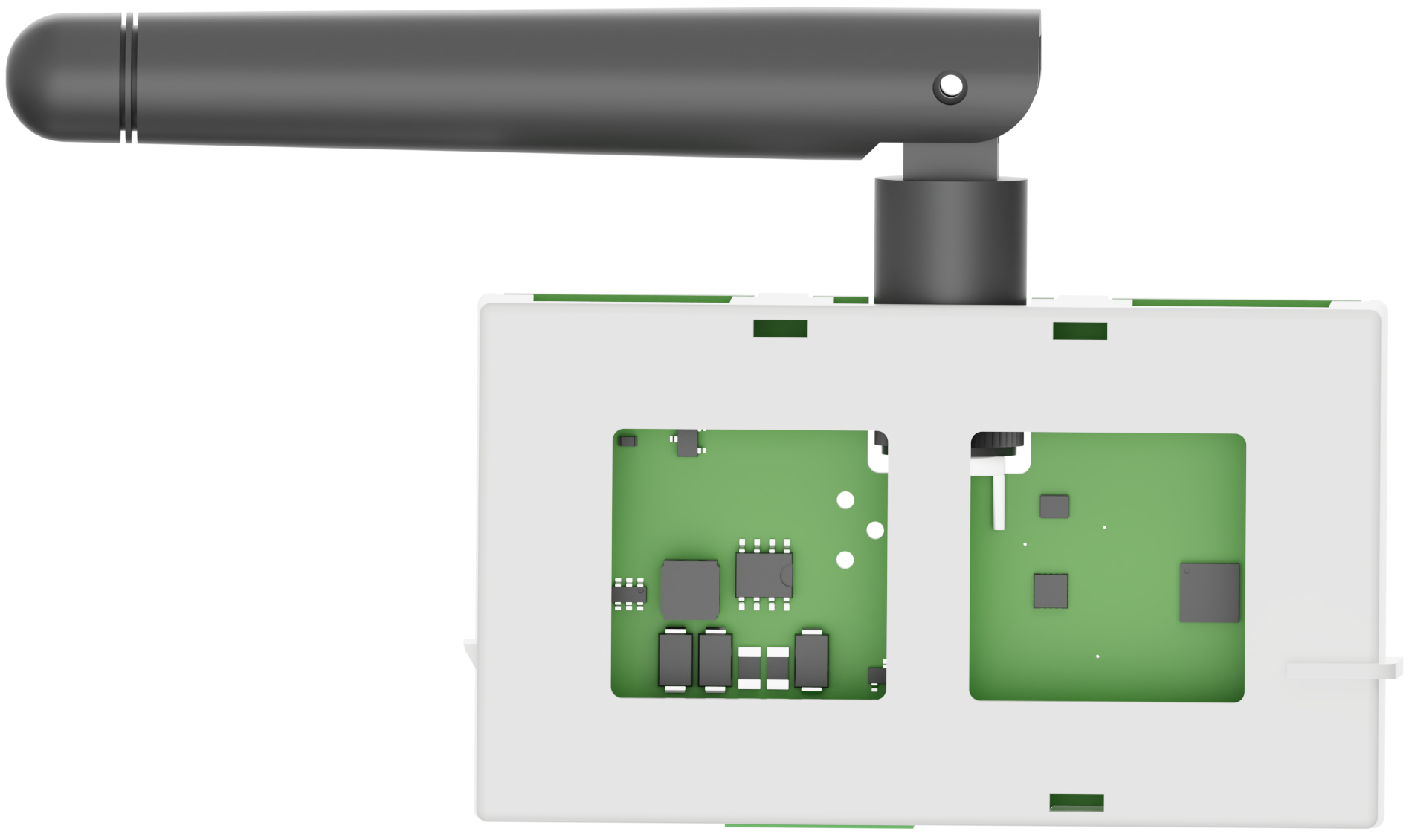

рис. 1

Назначение:
– работа в составе системы Астра-Прайм в качестве расширителя беспроводных зон для увеличения емкости системы и создания резервных маршрутов связи
– информационный обмен с центральным ППКУП по интерфейсу RS-485


Особенности:
– конструкция модуля предусматривает установку в корпус ППКУП (РП, БИУ, БРУ) в слот для модуля расширения
– работа под управлением центрального ППКУП Астра-Прайм-7453
– количество обслуживаемых радиоустройств – 70 извещателей или 25 исполнительных устройств (оповещателей)
– подключение к ППКУП (РП, БИУ, БРУ) по шине RS-485
– питание от ППКУП (РП, БИУ, БРУ) напряжением 12±2 В
– антенна штыревая с разъемом типа SMA в комплекте


Технические данные:
– рабочий диапазон частот – 868-869 МГц
– радиус действия радиоканала с извещателями и оповещателями на открытой местности – не менее 1000 м
– напряжение питания – 12±2 В
– ток потребления – не более 50 мА
– габаритные размеры модуля – 80х45х20 мм
– масса модуля – 0,033 кг
– условия эксплуатации:
• диапазон температур – от -30°С до +50°С
• относительная влажность воздуха – до 98% при +40°С (без конденсации влаги)


Выходы:
– вход/выход интерфейсной линии RS-485
– антенный разъем
