Модуль расширения шлейфов Астра-Прайм-8352

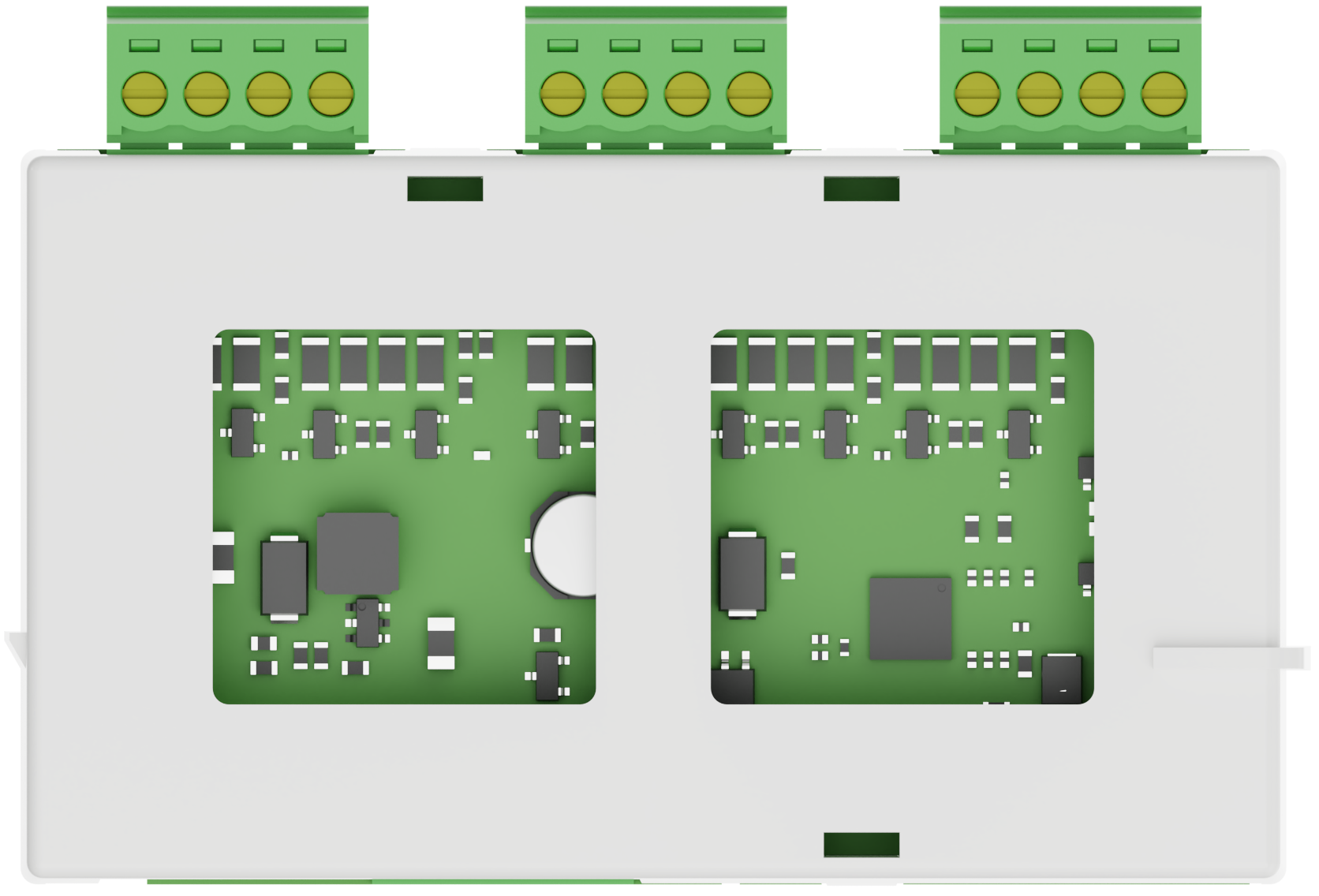

рис. 1

Назначение:
– работа в составе системы Астра-Прайм в качестве расширителя проводных безадресных шлейфов сигнализации
– информационный обмен с центральным ППКУП по интерфейсу RS-485


Особенности:
– конструкция модуля предусматривает установку в корпус ППКУП (РП, БИУ, БРУ) в слот для модуля расширения
– работа под управлением центрального ППКУП Астра-Прайм-7453
– 6 программируемых шлейфов сигнализации (ШС)
– питание извещателей по шлейфу
– алгоритмы работы ШС – А, В, С
– подключение к ППКУП (РП, БИУ, БРУ) по шине RS-485
– питание от ППКУП (РП, БИУ, БРУ) напряжением 12±2 В


Технические данные:
– напряжение питания – 12±2 В
– ток потребления – не более 400 мА
– напряжение на кпеммах ШС в дежурном режиме – от 10 до 24 В
– ток в ШС для питания извещателей – не более 20 мА
– ток короткого замыкания по ШС – не более 5 мкА
– время интегрирования ШС:
• охранный – 300±30 мс
• пожарный – 500±30 мс
• технологический – 500±30 мс
– сопротивление утечки между проводами ШС или каждым проводом и
«Землей» – не менее 10 МОм
– сопротивление ШС*, в состоянии:
• «норма» – от 3 до 5 кОм
• «нарушение» охранный – от 0 до 3 или более 5 кОм
• «нарушение» пожарный – от 1,5 до 3 или от 5 до 12 кОм
• «неисправность» пожарный – от 0 до 1,5 или более 12 кОм
– сопротивление пожарного ШС* в режиме двойной сработки, в состоянии:
• «норма» – от 3 до 5 кОм
• «нарушение» – от 0 до 1,5 или от 5 до 12 кОм
• «внимание» – от 1,5 до 3 кОм
• «неисправность» – более 12 кОм
– габаритные размеры модуля – 80х45х15 мм
– масса модуля – 0,035 кг
– условия эксплуатации:
• диапазон температур – от -30°С до +50°С
• относительная влажность воздуха – до 98% при +40°С (без конденсации влаги)


Выходы:
– вход/выход интерфейсной линии RS-485
