Модуль расширения реле Астра-Прайм-8252

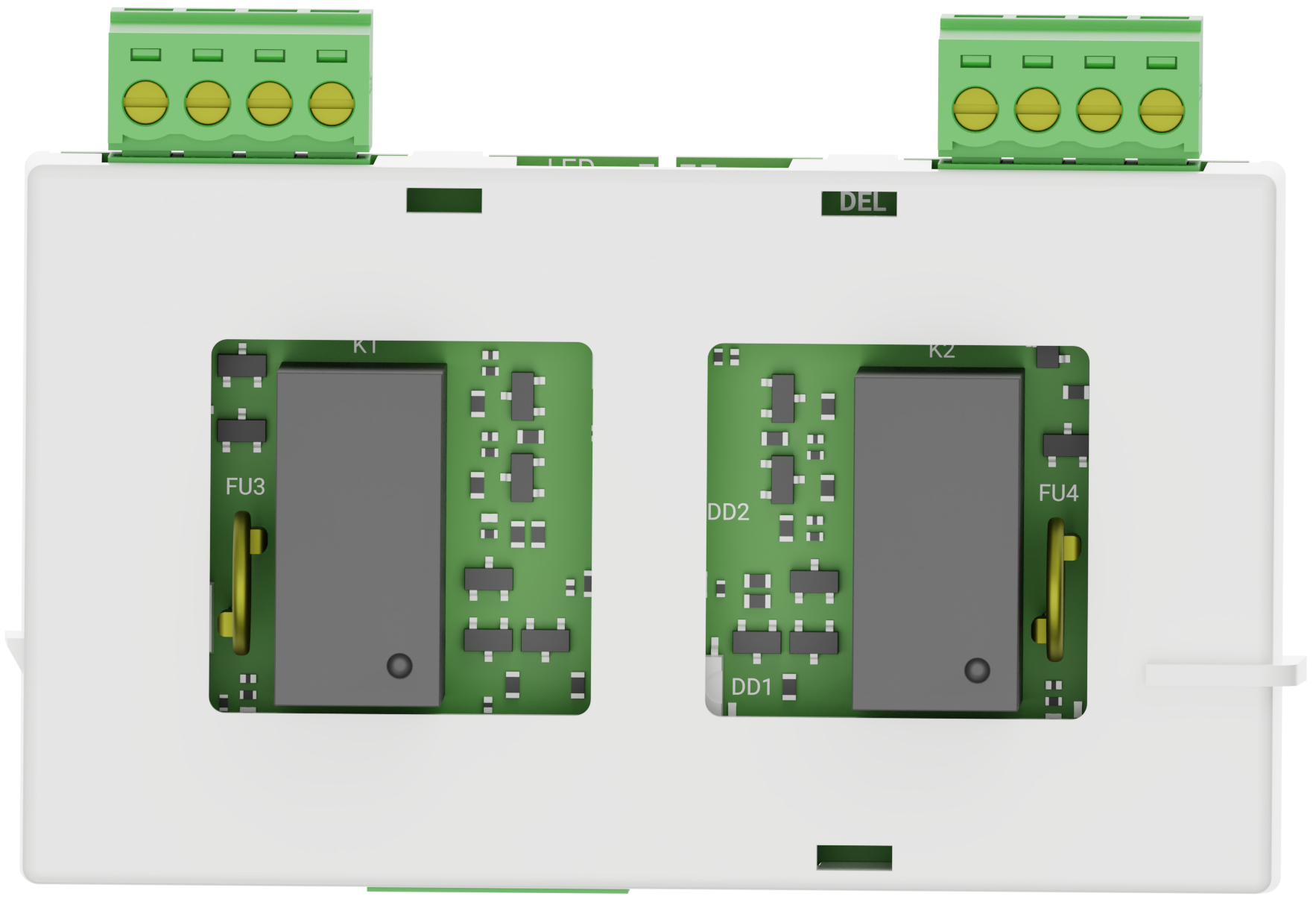

рис. 1

Назначение:
– работа в составе системы Астра-Прайм в качестве расширителя релейных выходов с контролем целостности (КЦ) линии нагрузки на КЗ и обрыв
– информационный обмен с центральным ППКУП по интерфейсу RS-485


Особенности:
– конструкция модуля предусматривает установку в корпус ППКУП (РП, БИУ, БРУ) в слот для модуля расширения
– работа под управлением центрального ППКУП Астра-Прайм-7453
– количество выходов с КЦ – 2
– максимальный ток нагрузки на одном выходе – 1 А
– подключение к ППКУП (РП, БИУ, БРУ) по шине RS-485
– питание от ППКУП (РП, БИУ, БРУ) напряжением 12±2 В


Технические данные:
– напряжение питания – 12±2 В
– ток потребления – не более 100 мА
– максимальный ток нагрузки на одном выходе – 1 А
– максимальное напряжение нагрузки на выходе – 30 В
– габаритные размеры модуля – 80х45х15 мм
– масса модуля – 0,042 кг
– условия эксплуатации:
• диапазон температур – от -30°С до +50°С
• относительная влажность воздуха – до 98% при +40°С (без конденсации влаги)


Выходы:
– вход/выход интерфейсной линии RS-485
– программируемые релейные выходы
