Модуль индикации и управления Астра-Прайм-8652-08

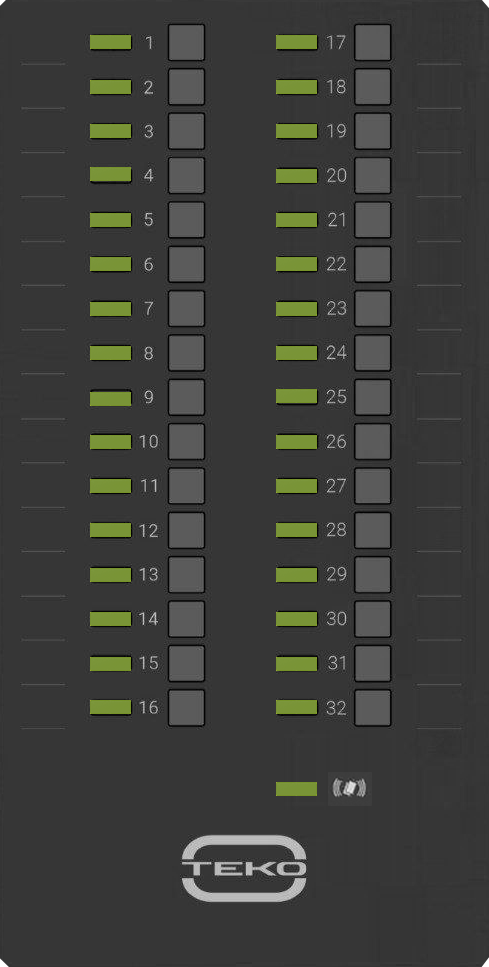

рис. 1

Назначение:
– работа в составе системы Астра-Прайм
– отображение состояний логических разделов, направлений пожарной автоматики, зон оповещения на 32 трехцветных светодиодных индикаторах по ГОСТ Р 53325
– принятие идентификаторов стандарта EM-Marin через встроенный RFID считыватель и передача в ППКУП Астра-Прайм-7453


Особенности:
– конструкция модуля предусматривает установку в крышку корпуса БИУ АстраПрайм-8652, РП Астра-Прайм-8452 или БРУ Астра-Прайм-8752
– работа под управлением центрального ППКУП Астра-Прайм-7453
– программируемые индикаторы для отображения состояния разделов, направлений пожарной автоматики, зон оповещения
– кнопки для управления разделами или направлениями, привязанными к соответствующим индикаторам
– количество индикаторов и кнопок управления – 32
– считыватель RFID на передней панели
– встроенный звуковой сигнализатор
– подключение к БИУ (РП, БРУ) по шине RS-485
– питание от БИУ (РП, БРУ) напряжением 12±2 В

Технические данные:
– напряжение питания – 12±2 В
– ток потребления – не более 500 мА
– габаритные размеры модуля – 225х115х20 мм
– масса модуля – 0,175 кг
– условия эксплуатации:
• диапазон температур – от -30°С до +50°С
• относительная влажность воздуха – до 98% при +40°С (без конденсации влаги)


Индикация и выходы:
– 32 программируемых индикаторов отображения состояний логических разделов (или направлений пожарной автоматики или зон оповещения)
– индикатор – отображение состояния управления системой с помощью встроенных кнопок на БИУ и/или бесконтактных карт
– вход/выход интерфейсной линии RS-485
