Регистрация и настройка теплового извещателя Астра-Прайм 4351.
Существует 3 способа регистрации извещателей:
1)Автоматический(подача питания).
2)Автоматический(с помощью пульта Астра-942).
3)По серийному номеру.
Регистрация устройства.
Зайдите во вкладку «Конфигурация» далее вкладка «Устройства» далее «зарегистрировать устройство».
| рис. 1 |
Откроется следующее меню:
| рис. 2 |
1. Автоматическая регистрация устройства.
Автоматическая регистрация устройства может осуществляться двумя способами.
- Подключение питания устройства (батареек), (устройство должно быть новым, нигде не зарегистрированным ранее или с очищенной памятью).
- С помощью лазерного пульта (засветка светового окошка на устройстве специальным пультом Астра 942)
Рассмотрим 1 вариант автоматической регистрации.
| рис. 3 |

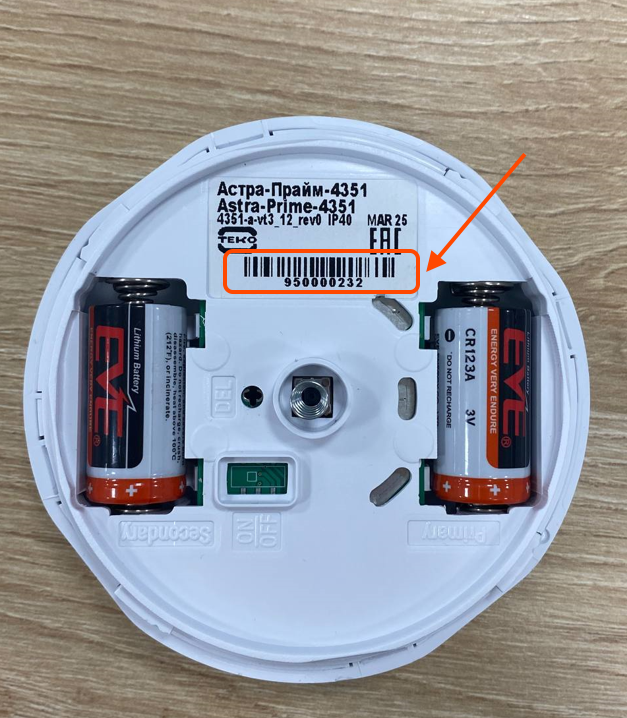

Все радиоканальные устройства поставляются с защитной мембраной на батарейках!
После запуска процесса регистрации необходимо извлечь мембраны, тем самым подать напряжение на регистрируемое устройство.
| рис. 4 |

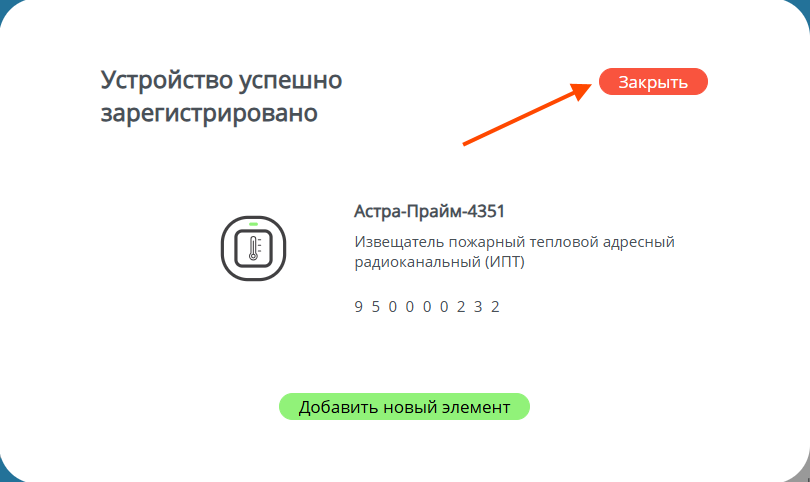

При успешной регистрации появится следующее окно:
| рис. 5 |
Нажмите "Закрыть". Устройство появится в общем списке устройств.
2. Второй вариант автоматической регистрации. Подразумевается использование специального лазерного пульта Астра-942.
Выберите автоматическую регистрацию.
Нажмите кнопку «Начать».
| рис. 6 |
Пультом Астра 942 выполняется засветка окна индикации на извещателе.
За функцию регистрации устройств отвечает клавиша 3.
Включен красный цвет до окончания процесса удаления (5 +-1с.).
| рис. 7 |

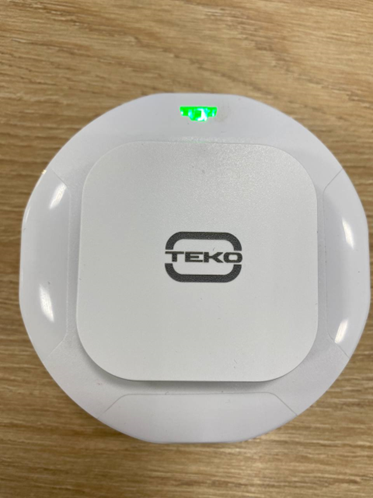

При успешной регистрации, индикатор извещателя загорается зеленым цветом на 0.5 сек.
| рис. 8 |
При успешной регистрации устройства появится следующее окно:
| рис. 9 |
3. Регистрация устройства по серийному номеру.
Регистрация по серийному номеру происходит тремя способами:
- При наличии на устройстве камеры, сканируется штрихкод устройства.
- Серийный номер вводится вручную.
- Сканером штрихкодов.
Рассмотрим второй вариант. Т.к. на устройстве, где выполнен вход в веб интерфейс Астра-Прайм отсутствуют камеры.
| рис. 10 |

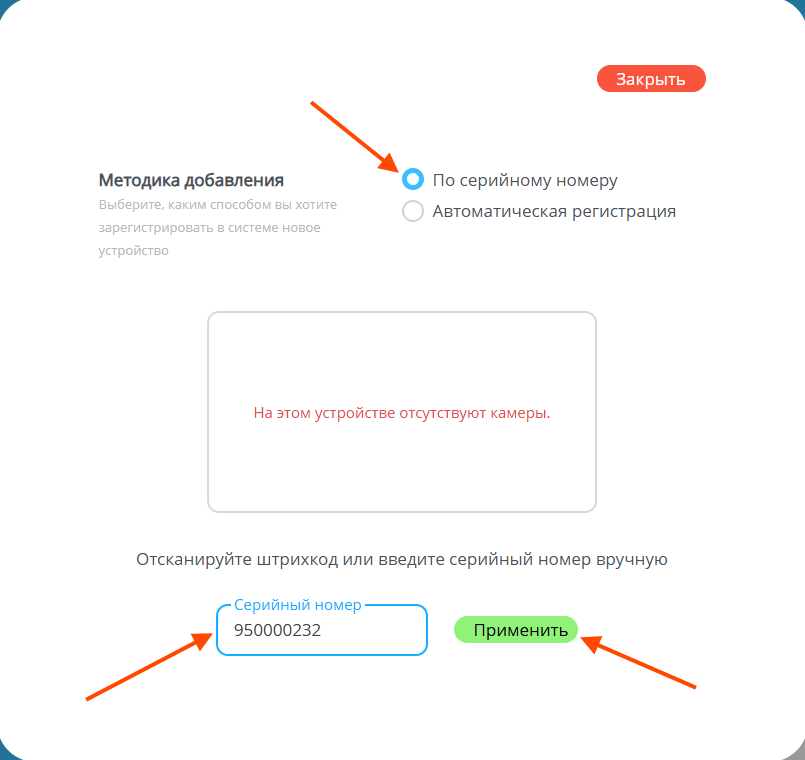

Выберите регистрацию по серийному номеру.
Нажмите кнопку "Применить".
| рис. 11 |

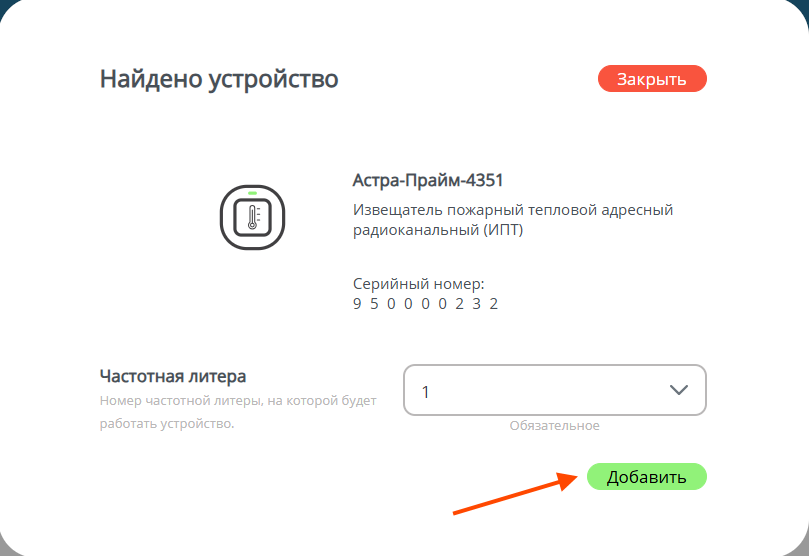

При успешной регистрации мы увидим следующее окно:
| рис. 12 |
Нажмите «Добавить».
Открывается следующее меню:
Нажмите кнопку «Закрыть».
Кнопка «Добавить новый элемент» откроет меню, в котором можно присвоить имя, ЗКПС и выбрать тип устройства. ЗКПС можно будет создать позже, так же как и привязать к ним извещатели.
| рис. 13 |
4. Присвоение проектного номера зарегистрированному устройству.
Проектный номер нужен для удобства построения системы.
Он будет виден, как указано на рисунке 6, в общем списке устройств.

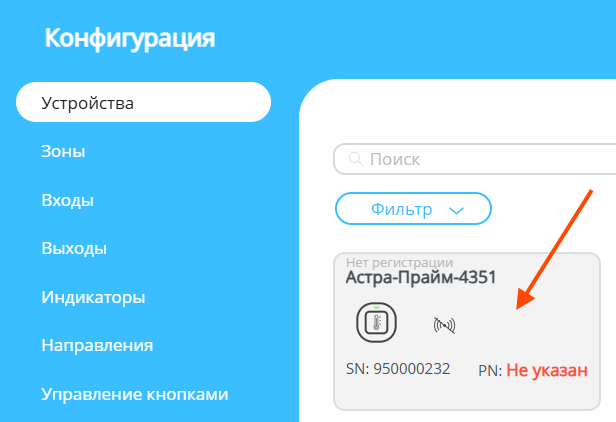

Для того чтобы его присвоить или изменить, нужно кликнуть по иконке нужного нам устройства.
| рис. 14 |

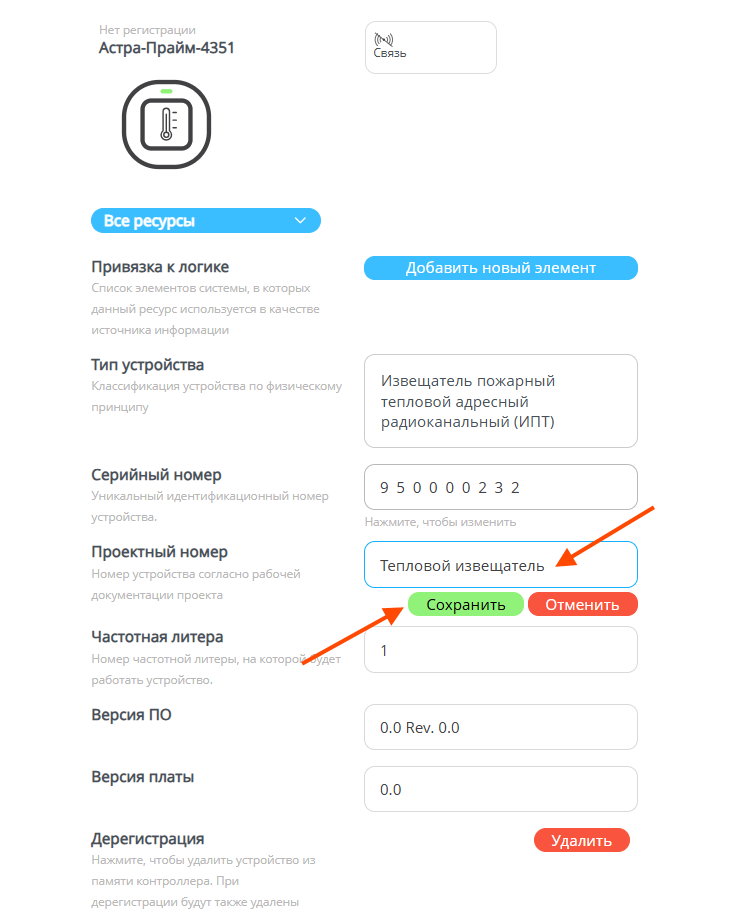

Открывается следующая вкладка:
Поменяйте проектный номер, например на «Тепловой извещатель».
Нажмите «Сохранить».
| рис. 15 |

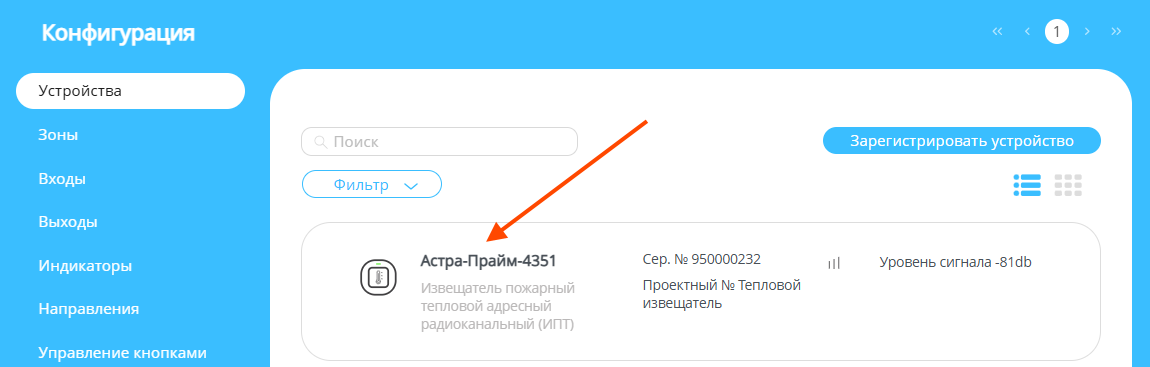

Так выглядит успешно зарегистрированное устройство, с присвоенным ему проектным номером, в общем списке устройств.
| рис. 1 |
4. Создание зоны (ЗКПС).
Для работы дымового извещателя необходимо создать зону (ЗКПС). Это своего рода раздел пожарной сигнализации в системе Астра-Прайм.

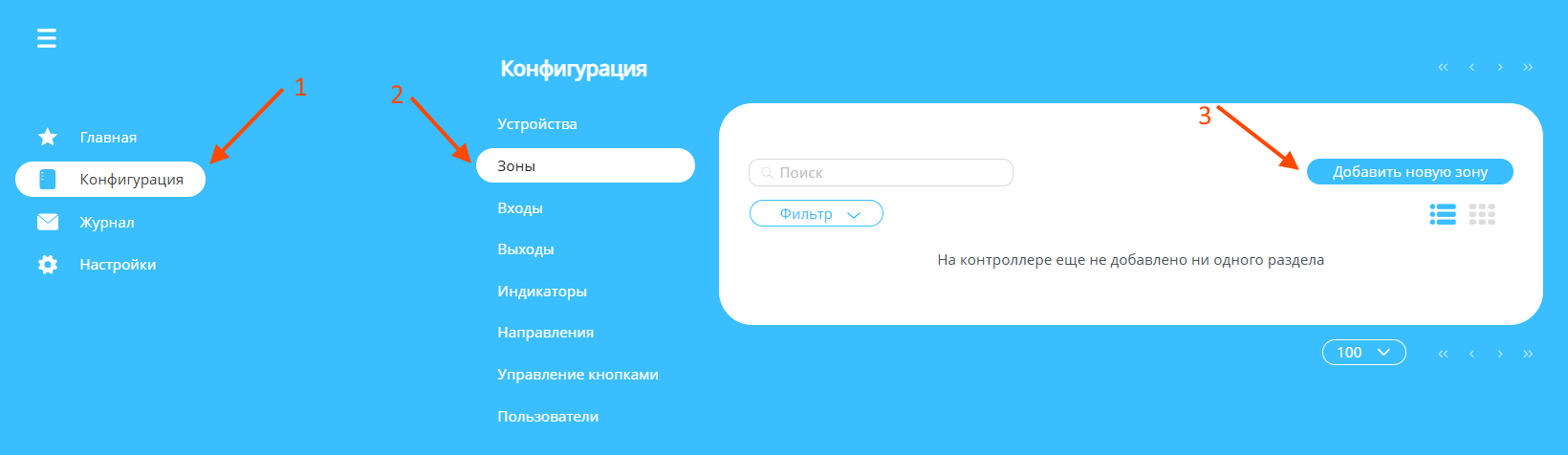

Зайдите во вкладку «Конфигурация» далее вкладка «Зоны» далее «Добавить новую зону».
| рис. 16 |

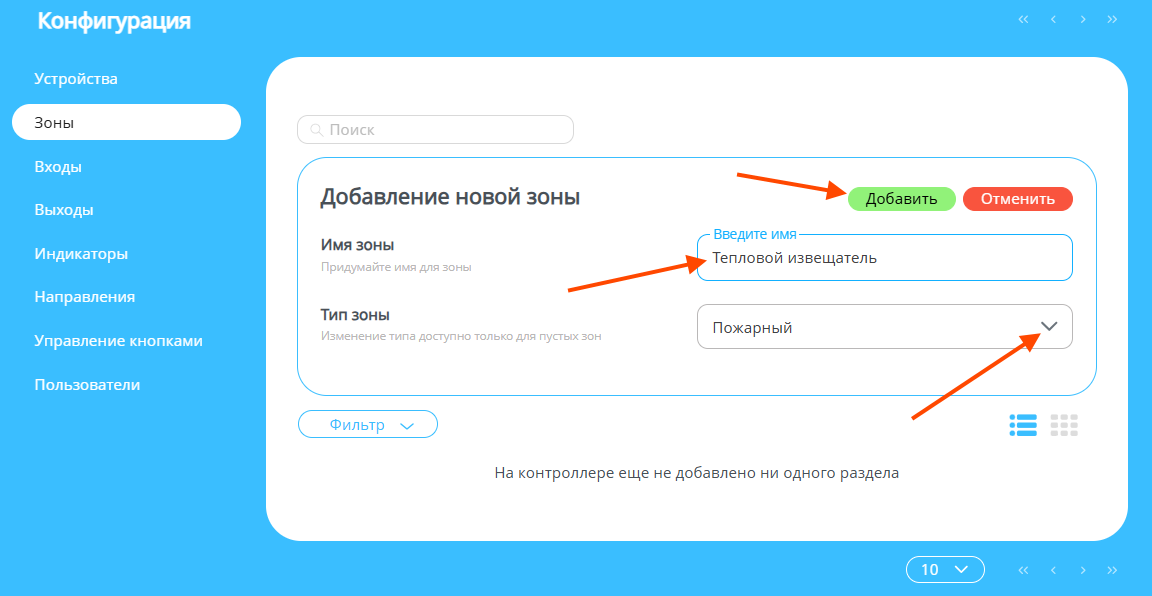

Выберите тип зоны, в нашем случае «Пожарный», назначьте имя зоны, нажмите кнопку «Добавить».
| рис. 17 |

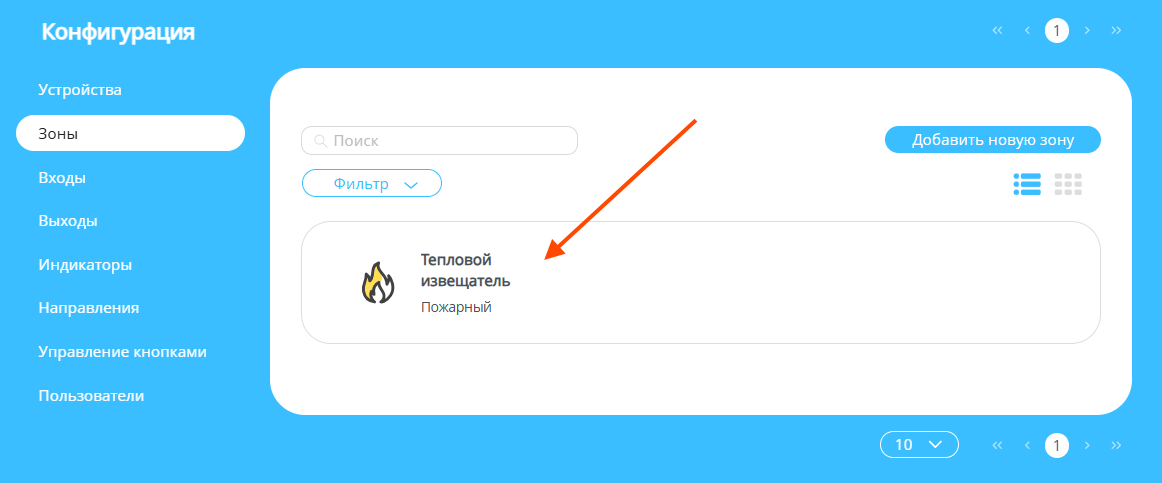

Зона создана.
| рис. 18 |
Добавление извещателей в Зону (ЗКПС).
Выберите нужную нам зону и кликнете по ней.
| рис. 19 |

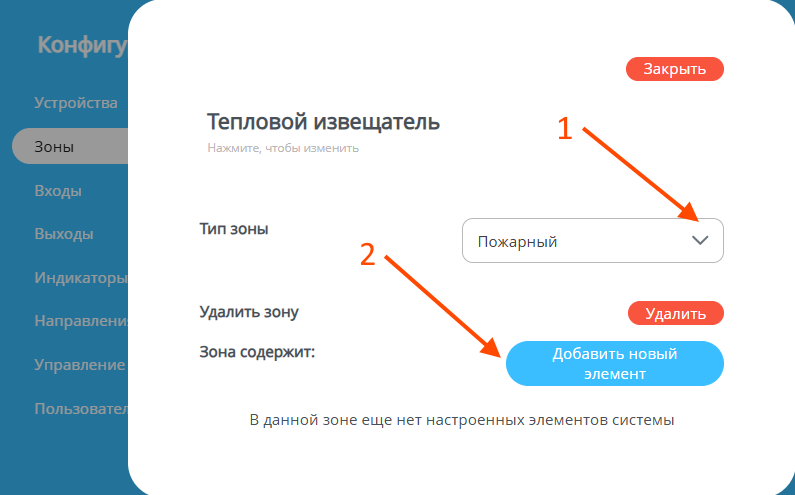

Открывается следующее окно.
Выберите нужный тип зоны.
Нажмите «Добавить новый элемент». Подразумевается создание нового "Входа".
| рис. 20 |
Выберите из списка нужный нам тип элемента.
| рис. 21 |
Присвойте имя входу.
Выберите нужный нам извещатель из списка.
Нажмите «Добавить».
| рис. 22 |

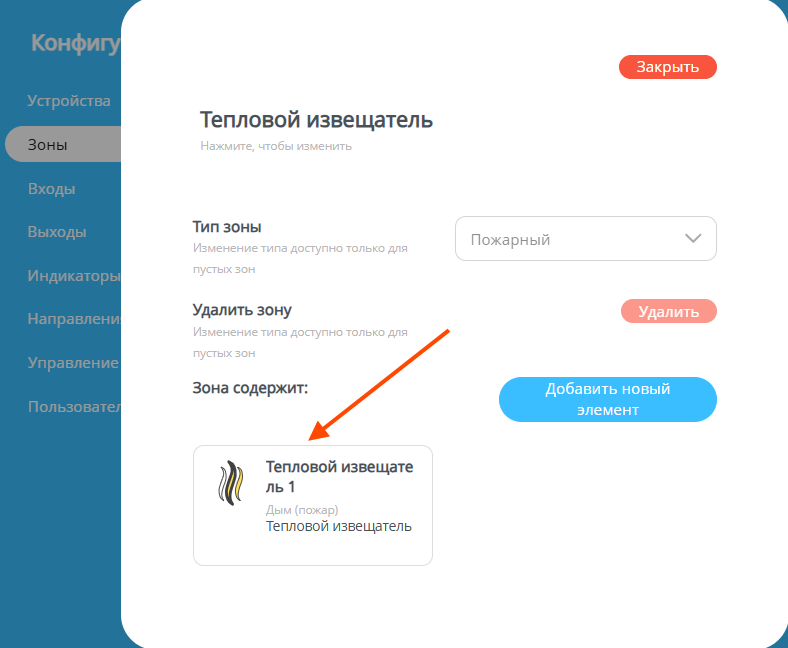

Извещатель добавлен в зону.
| рис. 23 |
