A. Diagrama de conexión
Fig.1 |
Nota. Para la configuración y la selección del escenario en la aplicación Security Hub , siga los pasos en el apartado B y C de esta documentación.
B. Configuración de la Sirena

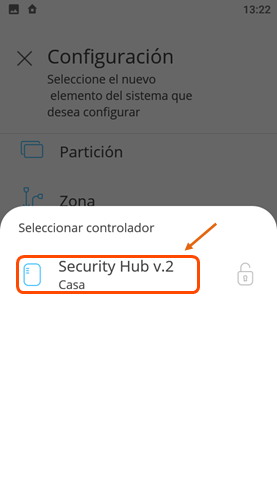

| En la pantalla principal, haga clic en "+" | Seleccione "Relé cableado" | Seleccione el controlador necesario |
| Fig. 2 | Fig. 3 | Fig. 4 |
| Introduzca un nombre para el Relé | Seleccione el terminal de la bornera (“1” corresponde a la terminal “CON 1-”, como “6” a la terminal del “Relé 2”) | Presione “Agregar” |
| Fig. 5 | Fig. 6 | Fig. 7 |
Registro satisfactorio del relé, presione “OK” | Ingrese un nombre para el relé | |
| ||
| Fig. 8 | Fig. 9 |
Seleccione el terminal de la bornera (“2” corresponde a la terminal “CON 2-”, como “6” a la terminal del “Relé 2”) | Presionar “Agregar” | Registro satisfactorio del relé, presione “OK” |
| Fig. 10 | Fig.11 | Fig. 12 |
C. Selección de los escenarios
En la sección dispositivos, seleccione el primer relé asignado para el sonido | Realice un clic para vincular el escenario | Seleccione la categoría “Protección” |
| Fig. 13 | Fig. 14 | Fig. 15 |
Seleccione el escenario deseado | Presione en “Agregar” | Presione para seleccionar el Relé |
| Fig. 16 | Fig. 17 | Fig. 18 |
Seleccione el Relé | Presione en “Siguiente” | Seleccione las particiones |
| Fig. 19 | Fig. 20 | Fig. 21 |
Seleccione las particiones y presione “OK” | Presione en “Siguiente” | Ingrese el tiempo de operación |
| Fig. 22 | Fig. 23 | Fig. 24 |
Presione “Agregar” | Escenario agregado satisfactoriamente | |
| Fig. 25 | Fig. 26 |
En la sección dispositivos, seleccione el segundo relé asignado para la luz | Realice un clic para vincular el escenario | Seleccione la categoría “Balizas” |
| Fig. 27 | Fig. 28 | Fig. 29 |
| Seleccione el escenario deseado | Presione en “Agregar” | Presione para seleccionar el Relé |
| Fig. 30 | Fig. 31 | Fig. 32 |
Seleccione el Relé | Presione en “Siguiente” | Seleccione las particiones |
| Fig. 33 | Fig. 34 | Fig. 35 |
Seleccione las particiones y presione “OK” | Presione en “Agregar” | Escenario agregado satisfactoriamente |
| Fig. 36 | Fig. 37 | Fig. 38 |
Visualización de los relé con los escenarios |
| |
| Fig. 39 |
