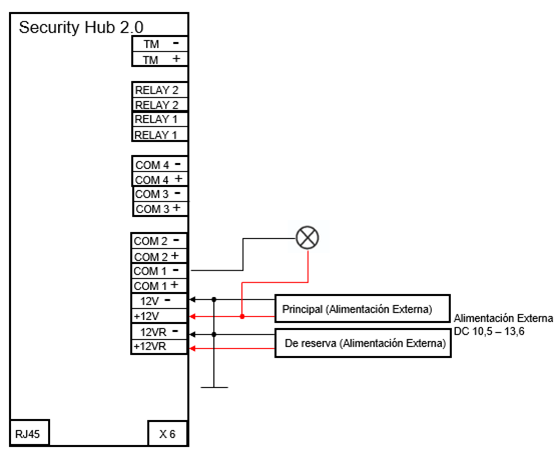

1) Diagrama de conexión
|
|
|
Fig.1 |
En la incorporación de la sirena de luz, realizar la fijación de cables conducidos de acuerdo al diagrama expuesto en la Fig. 1.
Nota. Para su registro y configuración del escenario en la aplicación Security Hub , siga los pasos en el apartado 2 y 3 de esta documentación.
2) Registro de una sirena de luz en la aplicación movil de Android / iOS
|

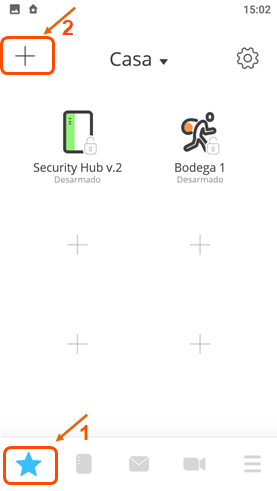

En la pantalla principal, haga clic en "+" |

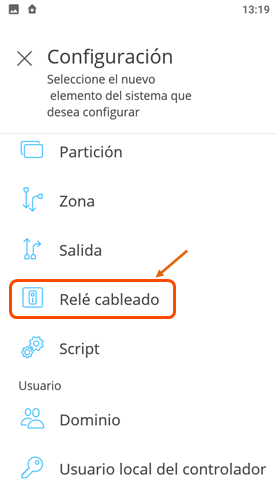

Seleccione "Relé cableado" |

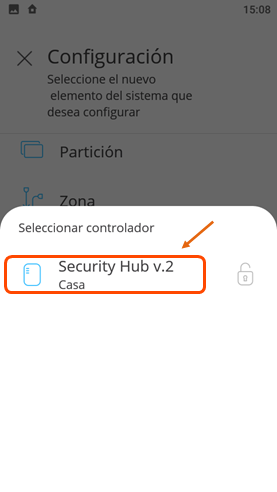

Elige el controlador necesario |
| Fig. 2 | Fig. 3 | Fig. 4 |
|

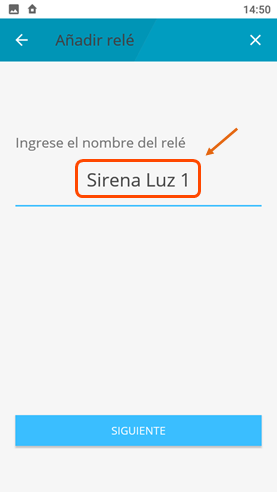

Introduzca un nombre para el Relé |

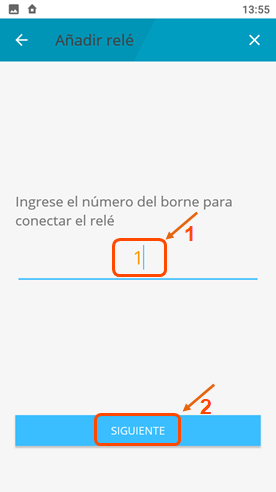

Ingrese el número de terminal de la bornera y presione “Siguiente” (“1” corresponde a la terminal “CON 1-”, y “6” corresponderá a las terminales “Relé 2”) |

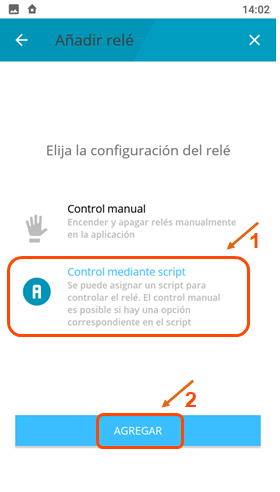

Elige “Control mediante script” y presione “Agregar” |
| Fig. 5 | Fig. 6 | Fig. 7 |
|

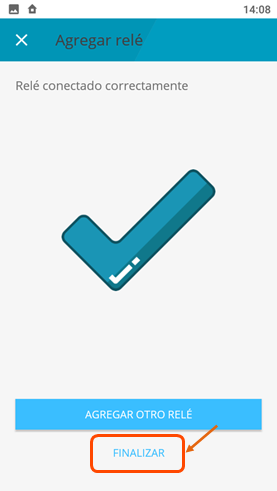

elé conectado, presione “Finalizar” |

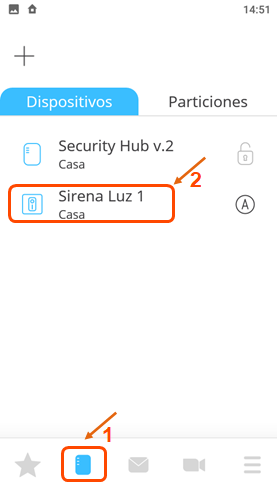

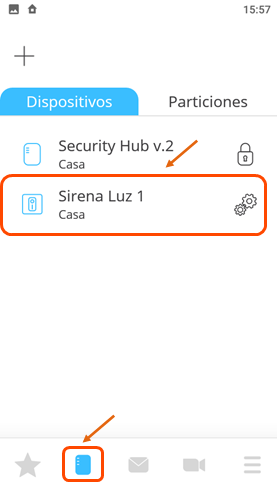

El dispositivo “Sirena Luz 1” está disponible |
|
| Fig. 8 | Fig. 9 |
3) Configuración del escenario (script) del relé en la aplicación movil de Android / iOS
El relé será controlado automáticamente por la lógica integrada del controlador, según el estado de las particiones o detectores.
|

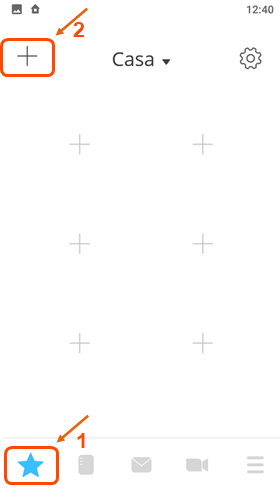

En la pantalla principal, haga clic en "+" |

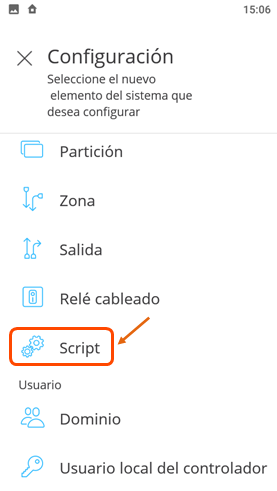

Seleccione “Script" |
Elige el controlador necesario |
| Fig. 10 | Fig. 11 | Fig. 12 |
|

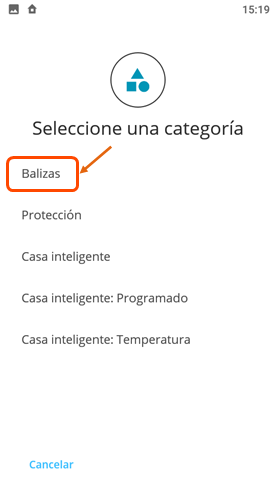

Seleccione la categoría “Balizas” |

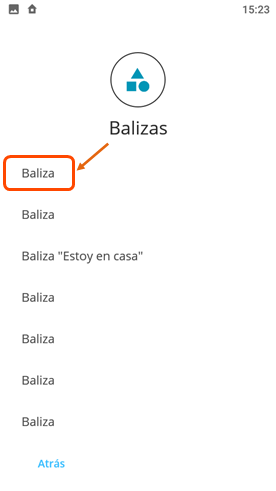

Seleccione la primera subcategoria “Baliza” |

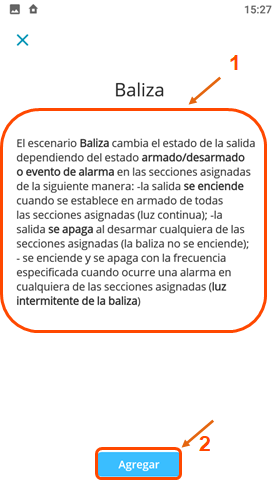

Familiarícese con la lógica del script y haga clic en "Agregar" |
| Fig. 13 | Fig. 14 | Fig. 15 |
|

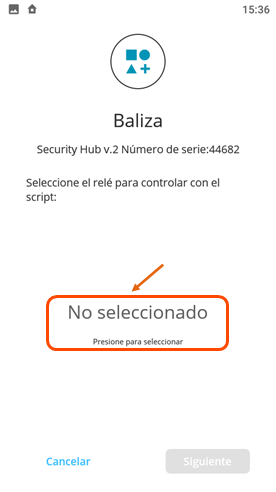

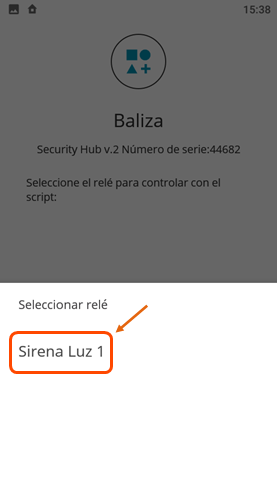

Presione para seleccionar el relé |
Seleccione el relé |

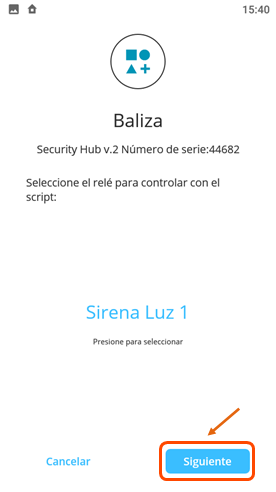

Presione “Siguiente" |
| Fig. 16 | Fig. 17 | Fig. 18 |
|

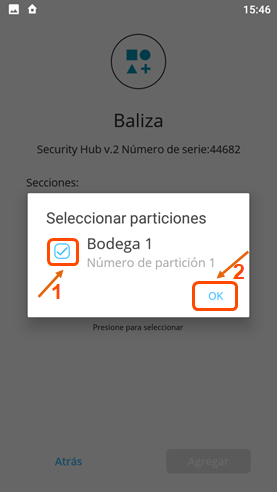

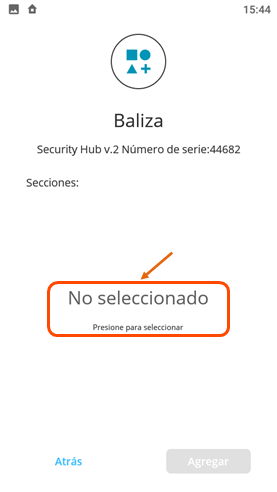

Presione para seleccionar la partición (sección) |
Seleccione la partición y presione “OK” |

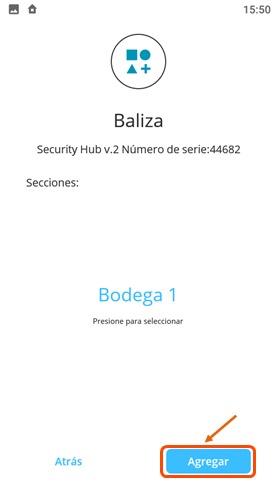

Presione “Agregar" |
| Fig. 19 | Fig. 20 | Fig. 21 |
|

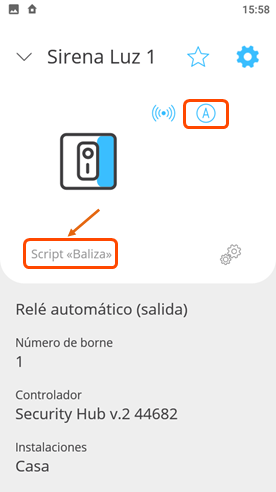

Verificación del escenario |
Escenario disponible |
|
| Fig. 22 | Fig. 23 |
