Diagrama de conexión
| Fig. 1 |

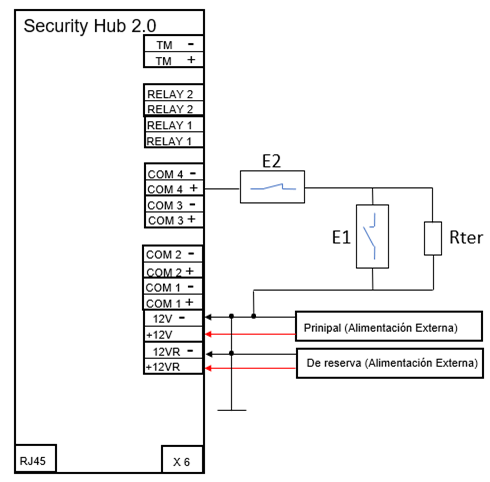

En la incorporación del detector, realizar la fijación de cables conducidos de acuerdo al diagrama expuesto en la Fig. 1.
E1 - Detector con contactos normalmente abiertos (de seguridad, alarma y tegnológicos).
E2 - Detector con contactos normalmente cerrados (de seguridad, alarma y tegnológicos).
Rter - resistencia terminal 3.9 kOhm
Nota. Para su registro y configuración del escenario en la aplicación Security Hub, siga los pasos en el siguiente apartado de esta documentación.
Tomar las medidas de precaución en relacion a las especificaciones / caracteristicas del fabricante de los dispositivos a instalar.
Registro del detectores cableados (de seguridad, alarma y tecnológicos) en la aplicación movil de Android / iOS
|

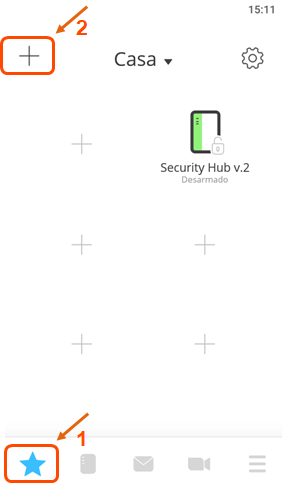

En la pantalla principal, haga clic en "+" |

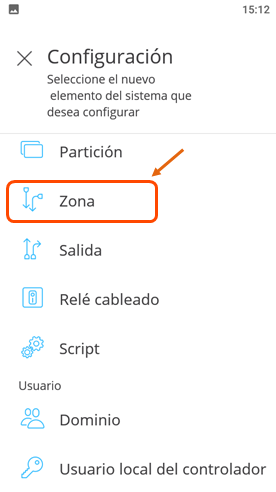

Seleccione “Zona" |

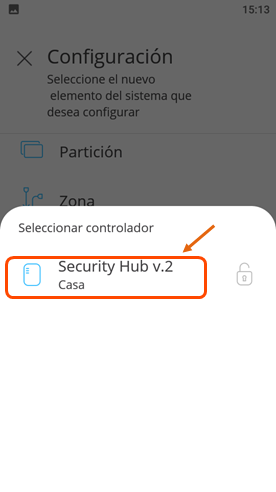

Elige el controlador necesario |
| Fig. 2 | Fig. 3 | Fig. 4 |
|

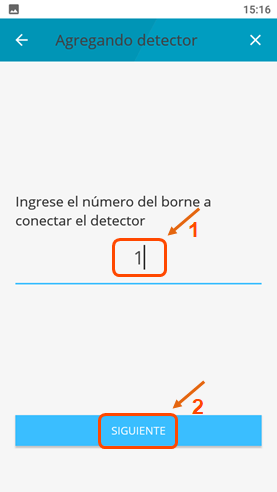

Ingrese el número de borne al cual está conectado el detector y presione “SIGUIENTE“(“1” corresponde a la terminal “CON 1+”, y “4” corresponderá al terminales “CON 4+”) |

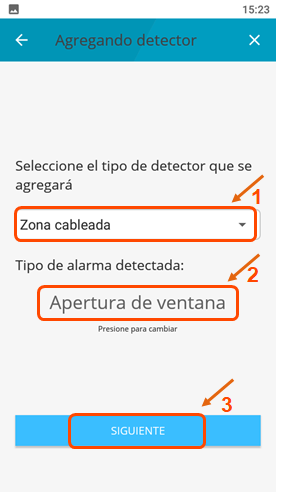

Seleccione el tipo de detector, el tipo de alarma y presione “SIGUIENTE" |

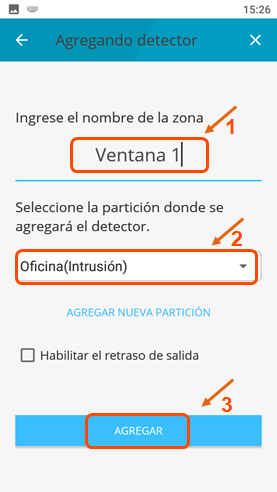

Ingrese un nombre, seleccione la partición y presione “AGREGAR" |
| Fig. 5 | Fig. 6 | Fig. 7 |
|

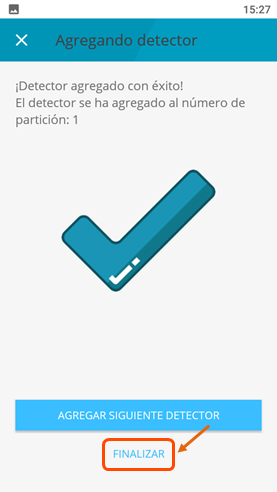

Detector agregado, presione “Finalizar” |

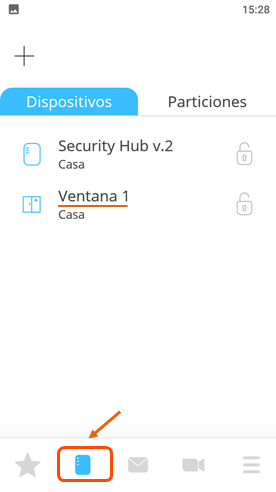

Para la visualización del detector, presione en el ícono “DISPOSITIVOS” |
|
| Fig. 8 | Fig. 9 |
