Conexión y registro del teclado táctil Astra-KTM-S al Security hub

1) Diagrama de conexión:

Fig. 1

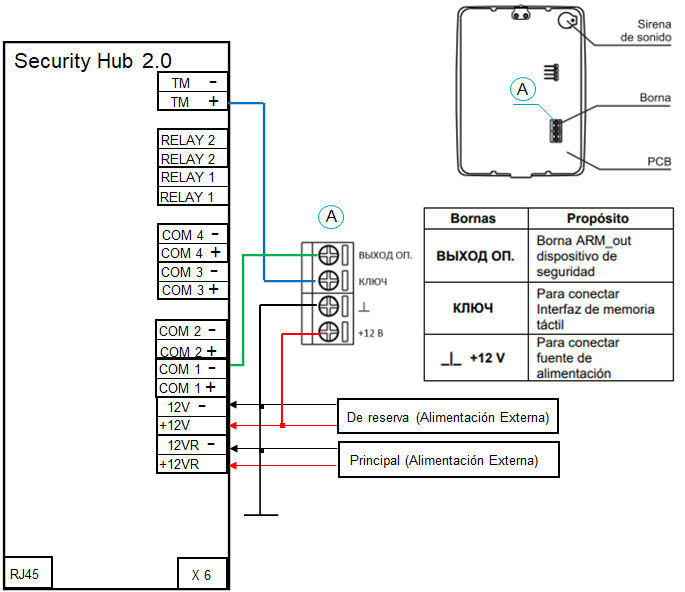

Para la incorporación del teclado, realizar la fijación de cables conducidos de acuerdo al diagrama expuesto en la Fig. 1.

Nota. Para su registro y configuración en la aplicación Security Hub , siga los pasos en el apartado 2  de esta documentación  .

2) Registro del teclado Astra KTM  en la aplicación movil de Android / iOS

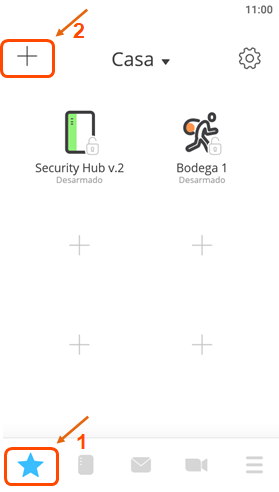

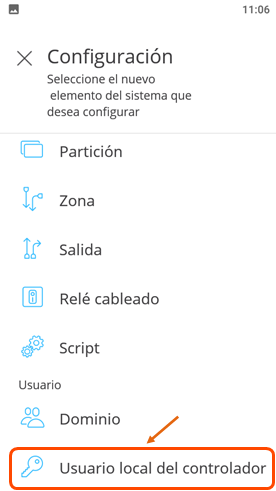

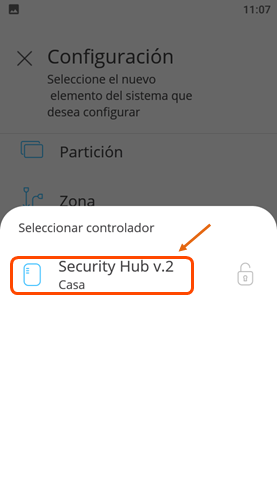

En la pantalla principal, haga clic en "+"	Seleccione “Usuario local del controlador"	Elige el controlador necesario
Fig. 2	Fig. 3	Fig. 4

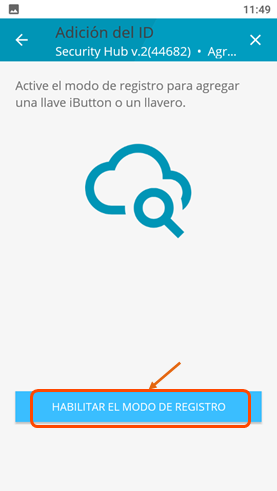

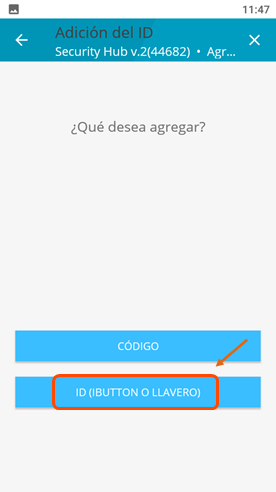

Presione “ID BUTTON O LLAVERO”	Presione “HABILITAR EL MODO DE REGISTRO”	Una vez presionado “HABILITAR...”
		Debe ingresar el código desde el teclado de la siguiente manera: ingrese el código deseado y luego presione el botón de visto. (Por ejemplo, "1234" - "V").
Fig. 5	Fig. 6	Fig. 7

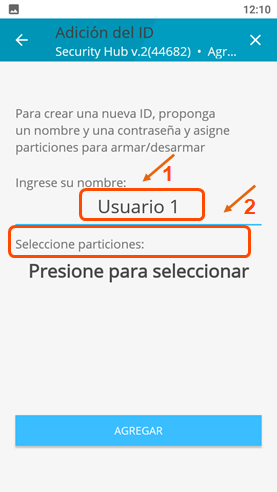

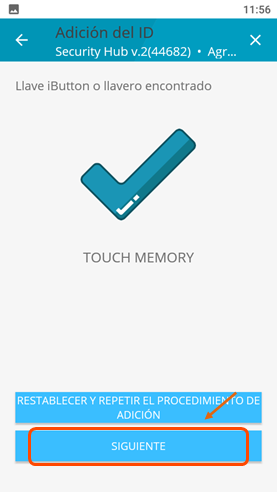

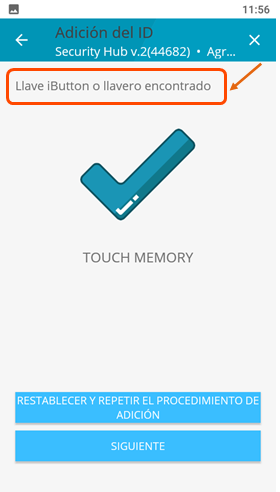

El código creado ​​con el teclado ingresa al Security Hub en forma de códigos de llaves de memoria táctiles, por lo tanto, su configuracion satisfactoria se reflejara como "llave Ibutton o llavero de encontrado".	Seleccione “SIGUIENTE”	Cree un usuario y seleccione la o las particiones
Fig. 8	Fig. 9	Fig. 10

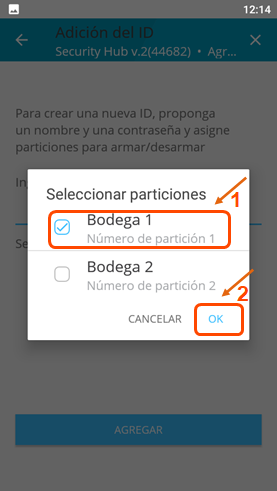

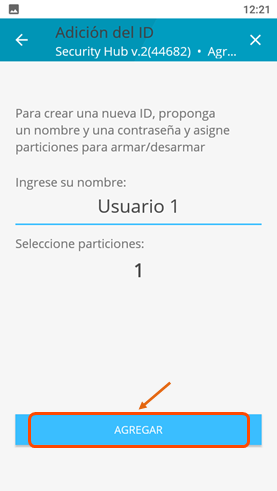

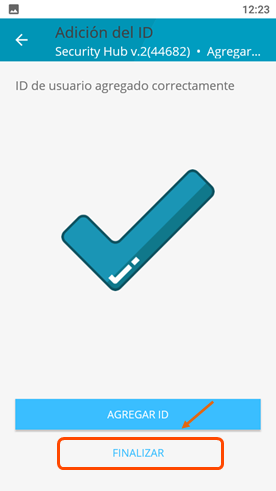

Seleccione la o las particiones y presione “OK”	Presione “AGREGAR”	Registración satisfactoria, presione “FINALIZAR”
Fig. 11	Fig. 12	Fig. 13

Si es necesario controlar visualmente el estado de la instalación en el teclado Astra-KTM-S, al terminal “ARM out" se conecta la salida programada “CONx-” (como se muestra en la Fig. 1), y el registro se lo realiza según el programa “Balizas“.

Ejemplo de programación de la salida en el artículo: https://teko.helpdeskeddy.com/esp/knowledge_base/article/526/category/50/
