Удлинитель RS-485 через LAN

Удлинитель RS-485 через LAN

Прокладка интерфейса RS-485 системы Астра не всегда бывает возможной. Иногда требуется передавать данные по уже проложенным локальным сетям Ethernet или даже по Интернету. Для этого нам потребуются преобразователи интерфейса  RS-485/Ethernet, например, преобразователь NPort 5150 (или 5130) производства фирмы Moxa.

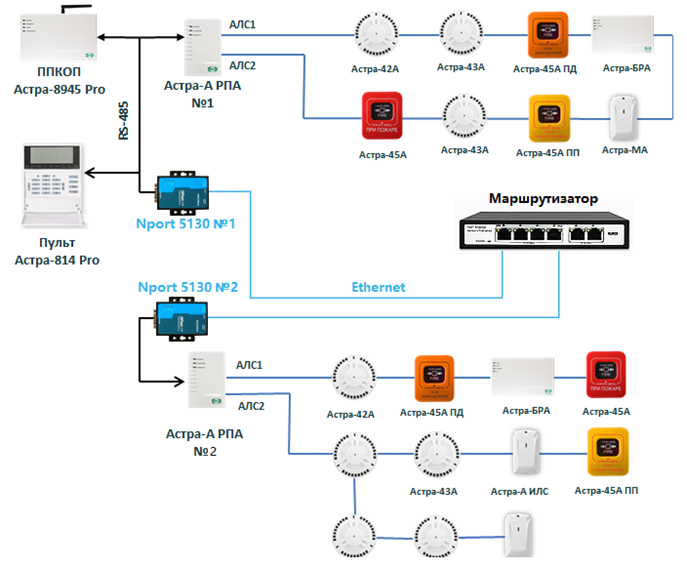

Примерная схема подключения будет выглядеть следующим образом:

рис. 1



обозначение выводов на преобразователе

обозначение вывода на приборах «Астра»

D +

B

D –

A

GND

GND



Перед использованием преобразователи NPort необходимо поочередно настроить.

Установите утилиту NPort Administrator с диска, идущего в комплекте с устройством NPort. Она позволит настроить преобразователи NPort в соответствие с требуемым режимом работы.

Подключите в сеть одно из устройств NPort. (назовем его например NPort №1)

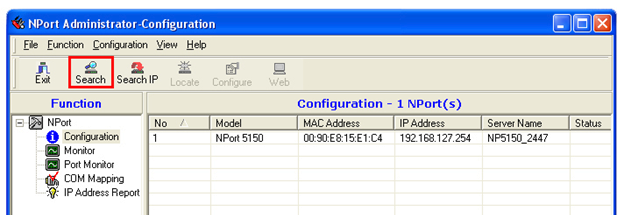

Запустите утилиту NPort Administrator. Нажмите кнопку “Search” на панели инструментов, утилита найдет подключенное устройство NPort No1:

рис. 2

Кликните два раза на появившееся в списке устройство NPort.

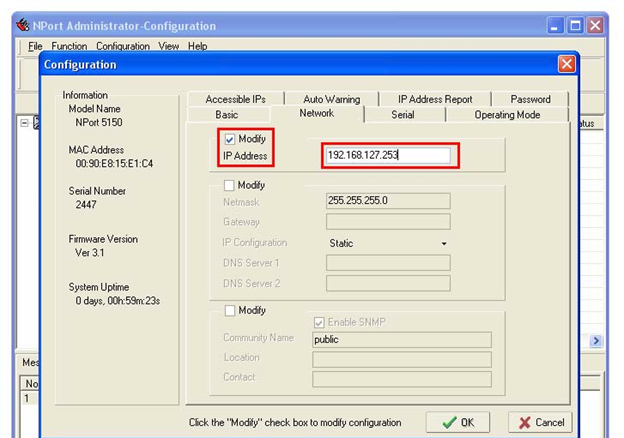

Настройка сетевых параметров производится во вкладке Network. Поставьте галочку “Modify IP Address” и введите IP-адрес, назначенный устройству NPort №1.

рис. 3

Нажмите «ОК» для применения настроек.



Настройка режима работы устройства NPort №1

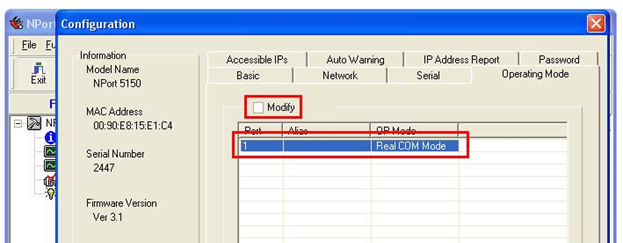

Режим работы устройства NPort устанавливается во вкладке Operating Mode. Поставьте галочку Modify и кликните два раза на строку в списке, чтобы открыть окно изменения режима работы и задать режим работы Pair Connection Slave, назначенный устройству NPort №1:

рис. 4

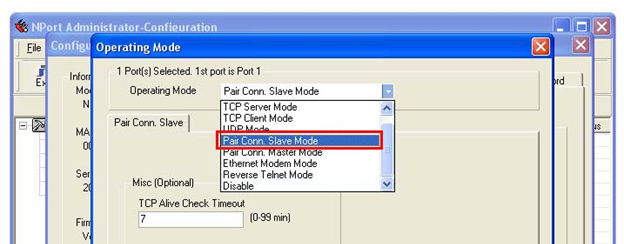

В выпадающем списке Operating Mode выберите “Pair Conn. Slave Mode” и нажмите кнопку «OK» для применения настроек:

рис. 5



Настройка параметров последовательного интерфейса устройства NPort №1
Настройка параметров последовательного порта (скорость передачи, количество бит данных итд.)
осуществляется во вкладке «Serial». Параметры порта должны совпадать с настройками
оборудования, которое в дальнейшем будет подключено к устройству NPort.

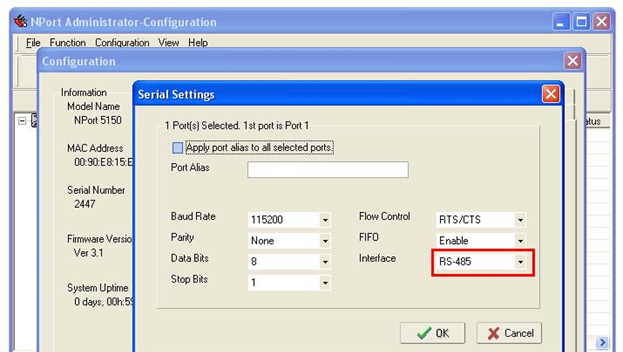

В выпадающем списке Interface выберите интерфейс: 2-проводный RS-485.

рис. 6

Сохраните настройки последовательного интерфейса, нажав кнопку «ОК».
Сохраните созданную конфигурацию NPort, нажав кнопку OK в окне «Configuration»



Настройка устройства NPort №2.

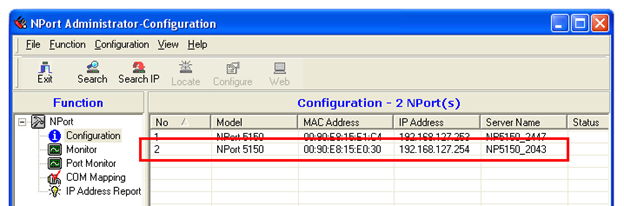

Подключите к сети устройство NPort №2. В утилите NPort Administrator нажмите на кнопку “Search” и после того, как в списке появится новое устройство, кликните на него два раза для вызова окна конфигурации.

рис. 7

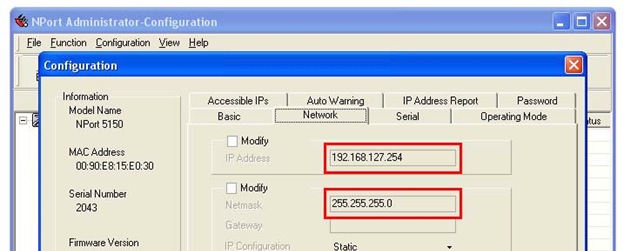

Настройка сетевых параметров устройства NPort №2.
Перейдите во вкладку Network. Убедитесь, что IP-адрес имеет значение, заданное для устройства NPort №2.

рис. 8



Настройка режима работы устройства NPort №2

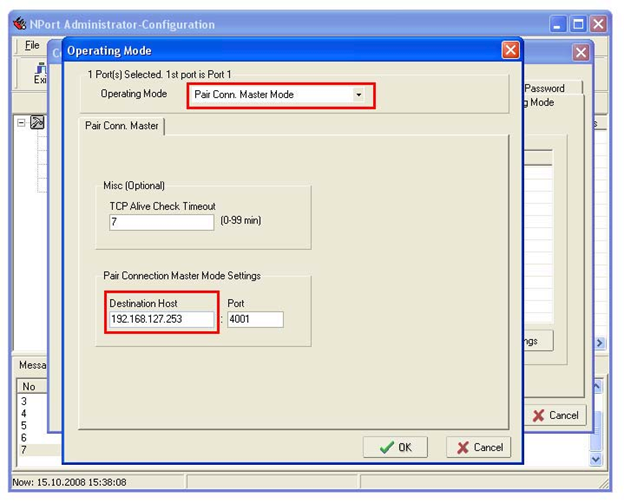

Откройте вкладку Operating Mode. Поставьте галочку Modify и кликните два раза на строку в списке, чтобы открыть окно изменения режима работы и задать режим работы Pair Connection Master, заданный для устройства NPort №2.
В поле Destination Host укажите IP-адрес устройства NPort №1, с которым NPort №2 будет в дальнейшем взаимодействовать.

рис. 9

Сохраните настройки режима работы, нажав кнопку «OK».



Настройка параметров последовательного интерфейса устройства NPort №2
Откройте вкладку Serial. Проверьте настройки последовательного порта (скорость передачи, количество бит данных итд.). Они должны совпадать с настройками оборудования, которое в дальнейшем будет подключено к устройству NPort.

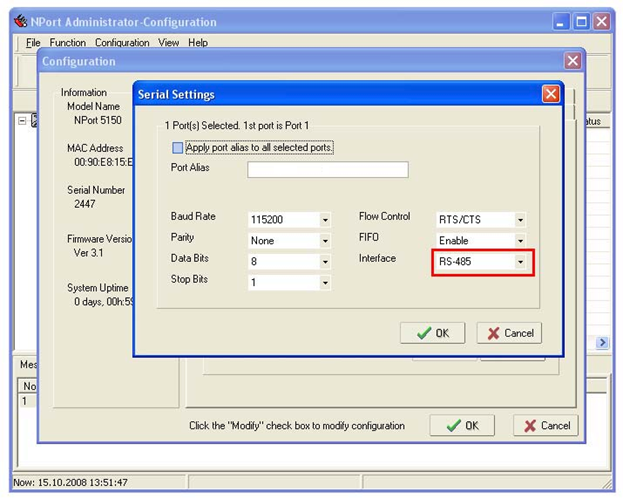

В выпадающем списке Interface выберите интерфейс 2-проводный RS-485.

рис. 10

Сохраните настройки последовательного интерфейса, нажав кнопку «ОК».
Сохраните созданную конфигурацию NPort, нажав кнопку OK в окне «Configuration».



P.S. Так же есть проверенные модемы других производителей: USR-TCP232-304 от USR-IOT и ER108-R4U2 от TELEOFIS



https://www.teko.biz/upload/project/RS-485_по-каналу-Ethernet.pdf
