Линия RS-485 типа «Шина»

Линия RS-485 типа «Шина»

Интерфейс RS-485 предполагает использование соединения между приборами типа «шина», когда все приборы соединяются по интерфейсу одной парой проводов (линии A и B).
Максимально возможная длина линии RS-485 определяется, в основном, характеристиками кабеля и электромагнитной
обстановкой на объекте эксплуатации. При использовании кабеля с сечением около 0,75 кв. мм, рекомендуемая длина линии RS-485 - не более 1000 м.
Рекомендуется использовать кабель типа «скрученная пара» для уменьшения восприимчивости линии к электромагнитным помехам, а также уменьшения уровня излучаемых помех. Для подключения приборов к интерфейсу RS-485 необходимо контакты «А» и «В» приборов подключить соответственно к линиям A и B интерфейса.
Линия связи должна быть в конце согласована оконечным резистором 120 Ом (не входит в комплект поставки).
ППКОП может быть установлен в любом месте линии RS-485.
Если ППКОП и приборы питаются от разных источников питания, то необходимо объединить цепи «GND» всех приборов и ППКОП для выравнивания их потенциалов. Несоблюдение этого требования может привести к неустойчивой связи и выходу из строя приборов.

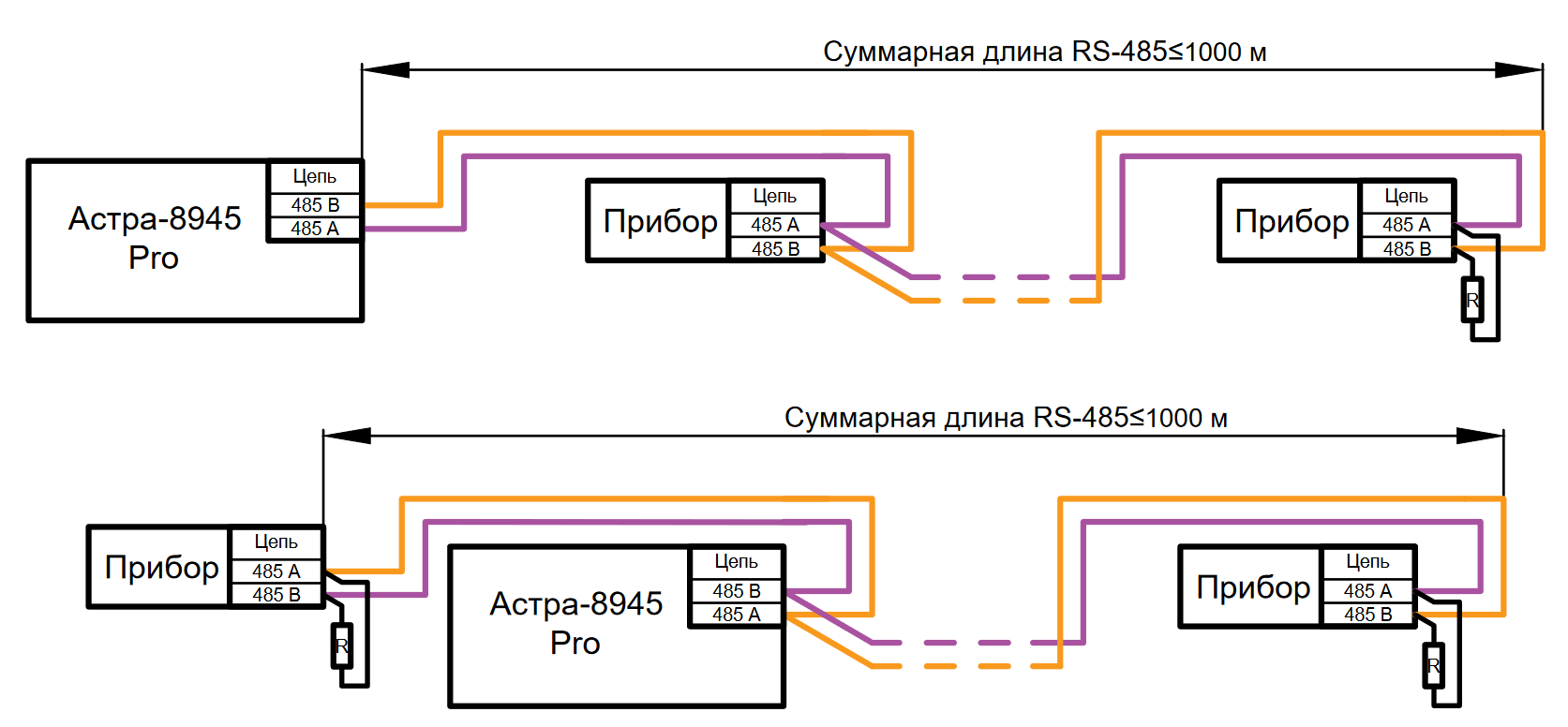

Схема подключения приборов по линии RS-485 типа "шина".

рис. 1
