Удлинитель RS-485 по ВОЛС

Удлинитель RS-485 по волоконно-оптической линии связи в соответствии с СП 484.1311500.2020

В случаях когда необходимо удлинить интерфейс подключения приборов на большие расстояния можно использовать преобразователи сигналов от RS-485 в оптические сигналы ВОЛС. Преобразователи устанавливаются попарно для каждой линии связи.



Для примера будем использовать преобразователи RS-FX производства НВП Болид, они выпускаются в двух исполнениях:



"RS-FX-MM" предназначен для использования с многомодовым оптическим волокном. Длина оптической линии до 2 км, используются два волокна – одно для приема, второе для передачи



"RS-FX-SM40" предназначен для использования с одномодовым оптическим волокном. Длина оптической линии до 40 км, используются два волокна – одно для приема, второе для передачи



Преобразователи не вносят задержек в обмен по интерфейсам и не требуют настройки – параметры подключения определяются автоматически.



Входное напряжения питания для преобразователей серии RS-FX - 5В, поэтому для организации резервированного питания волоконно-оптических преобразователей от источника питания Астра 712/0 12В необходимо использовать преобразователи напряжения из 12В в 5В для этого в данном примере используется модуль МП 24/5 В.

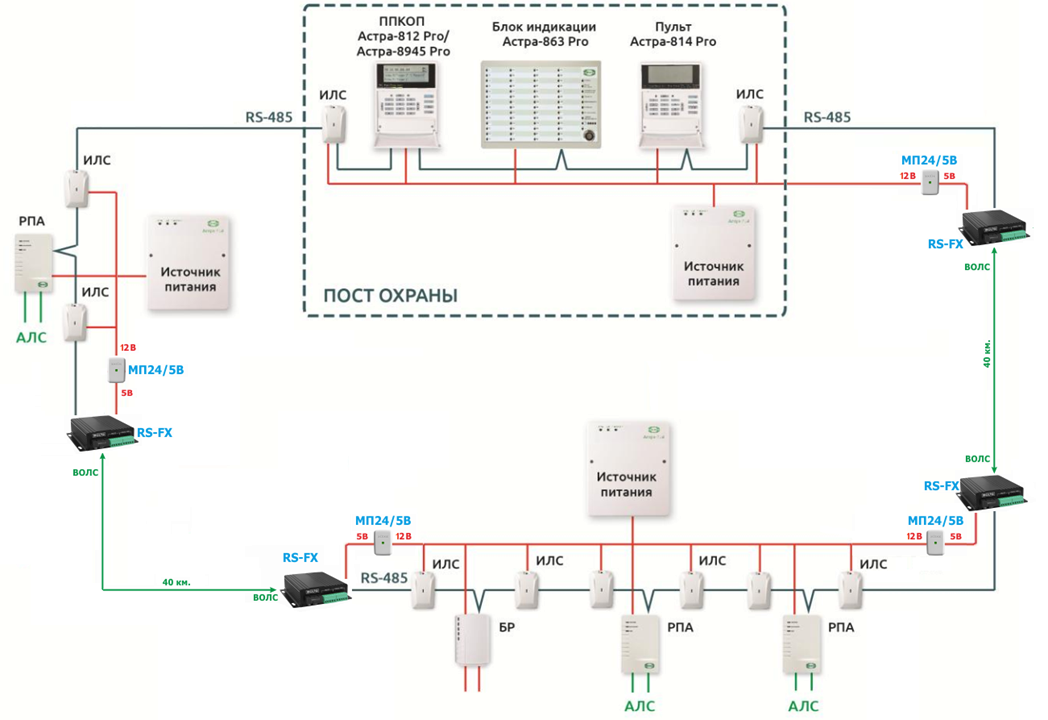

Примерная схема подключения будет выглядеть следующим образом:

рис. 1
