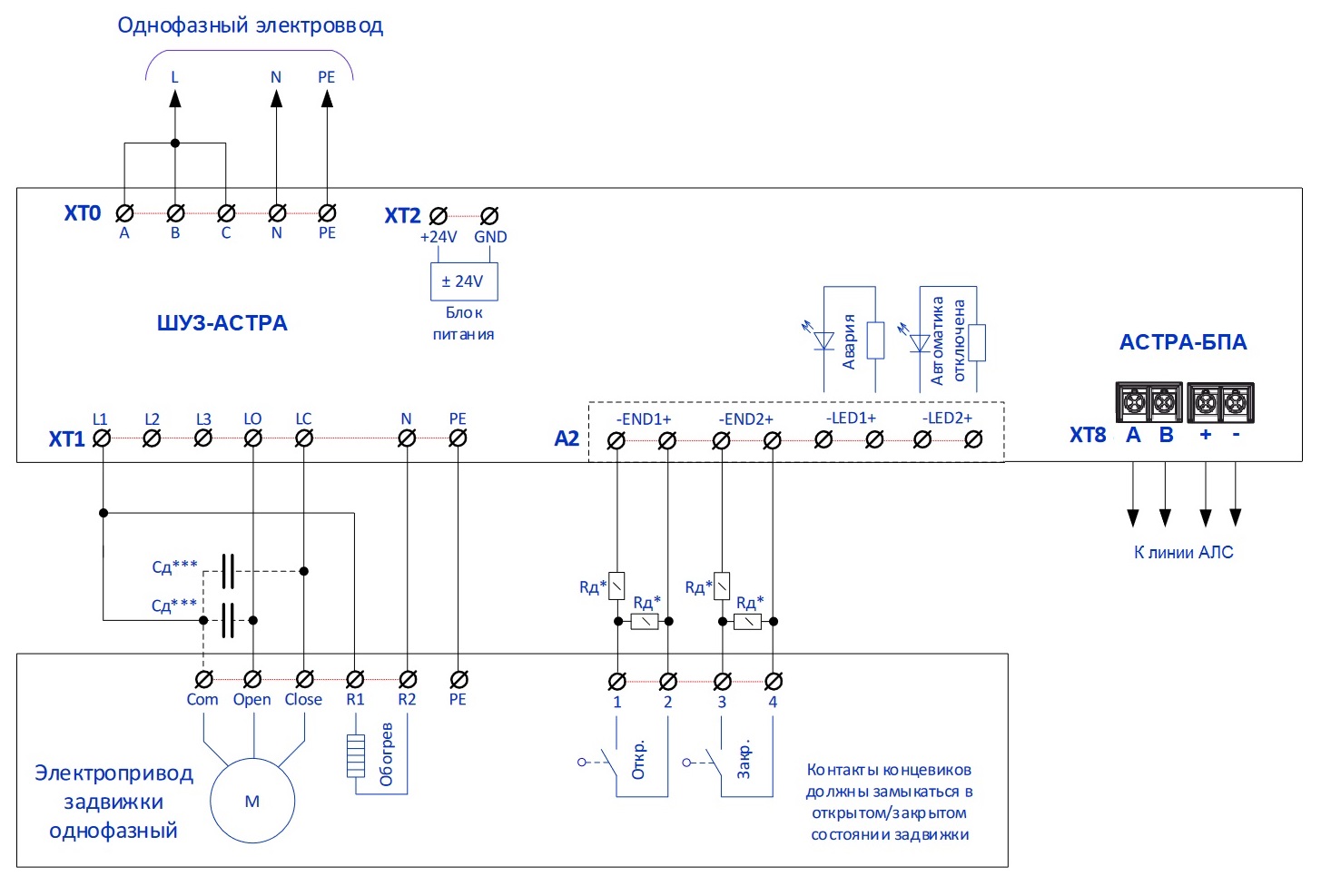

Подключение однофазного реверсивного электропривода
| рис. 1 |
ВНИМАНИЕ! При управлении однофазным электроприводом задвижки требуется однофазное электропитание шкафа, при этом необходимо объединить клеммы А, В, С электроввода шкафа между собой с помощью перемычек (не входят в комплект поставки).

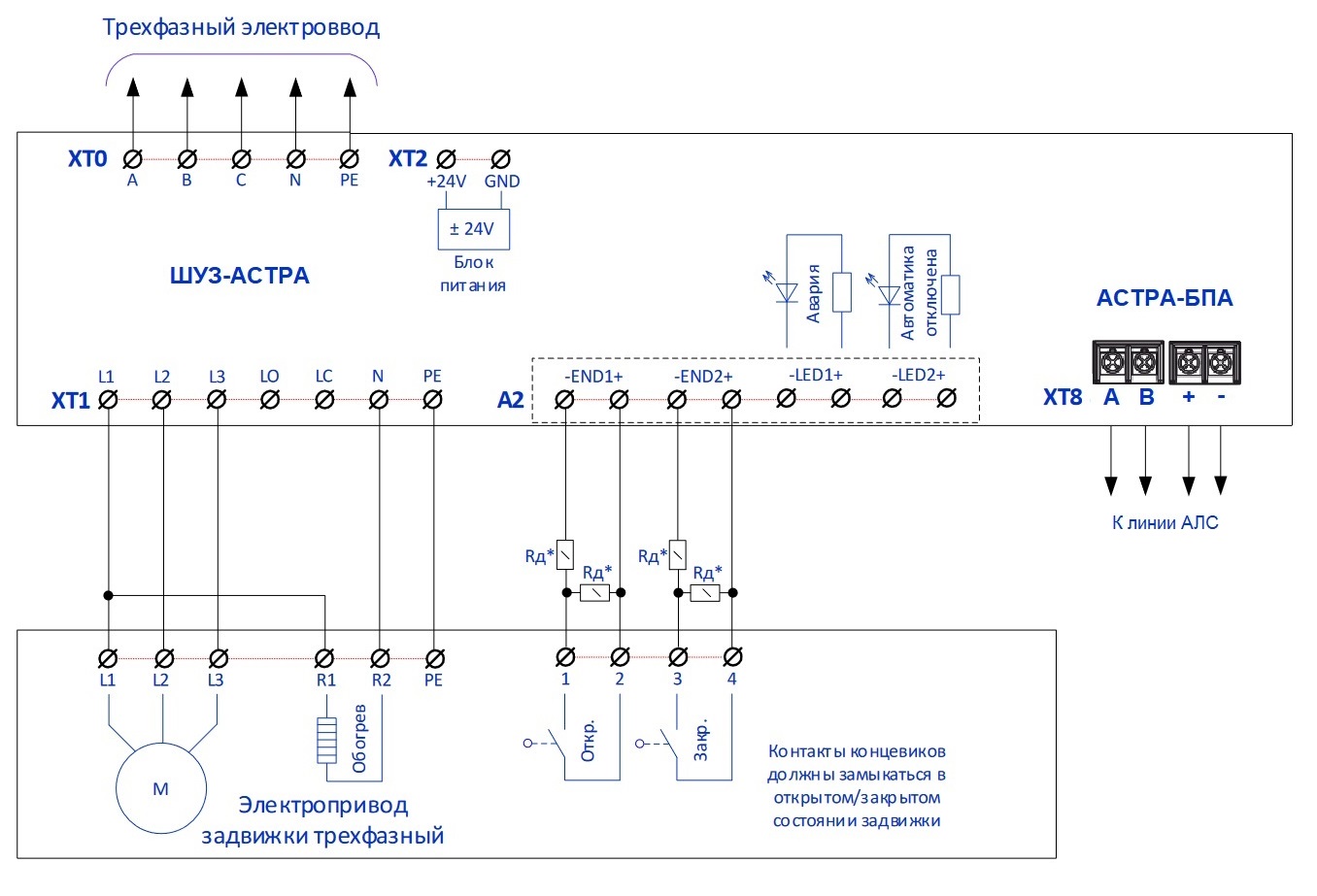

Подключение 3-хфазного реверсивного электропривода
| рис. 2 |
|
Клеммник XТ0 |
Электропитание шкафа |
|
|
A |
Фаза А |
Вход электропитания |
|
B |
Фаза B |
|
|
C |
Фаза C |
|
|
N |
Нейтраль |
Вход зануления |
|
PE |
Заземление |
Вход заземление |
|
Клеммник XТ1 |
Электропривод |
|
|
L1 |
Фаза А/ выход 220 В |
Выход: для подключения трехфазного и |
|
L2 |
Фаза B |
|
|
L3 |
Фаза C |
|
|
LO |
Открытие |
Выход: для подключения однофазного |
|
LC |
Закрытие |
|
|
N |
Нейтраль питания 220В |
Выход: нейтраль |
|
PE |
Заземление |
Выход заземления электропривода |
|
Клеммник XТ2 |
Сигналы управления |
|
|
+24V |
Электропитание, полюс «+» |
Выход: 24±0,2В; 14,0 Вт |
|
GND |
Электропитание, полюс «-» |
|
|
Клеммник XТ8* |
Интерфейс |
|
|
А * |
Линия «А» |
Подключение к адресной линии связи АЛС формируемой Астра-РПА |
|
В * |
Линия «В» |
|
|
+ * |
Линия «+» |
|
|
- * |
Линия «-» |
|
* Подключение к интегрированному модулю управления Астра-БПА
