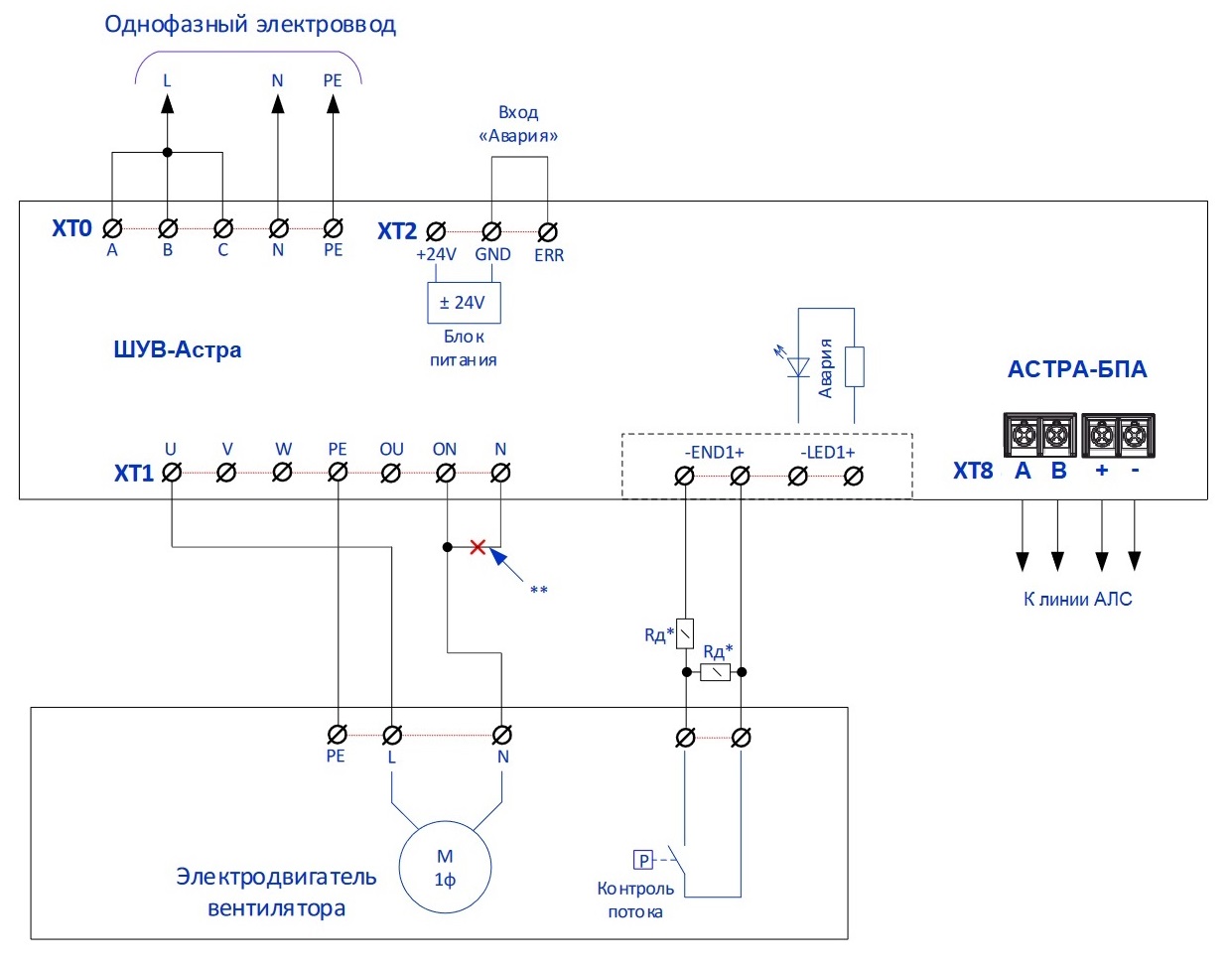

Подключение однофазного вентилятора
| рис. 1 |
ВНИМАНИЕ! При управлении вентилятором с однофазным электродвигателем требуется однофазное электропитание шкафа, при этом необходимо объединить клеммы А, В, С электроввода шкафа между собой с помощью перемычек.

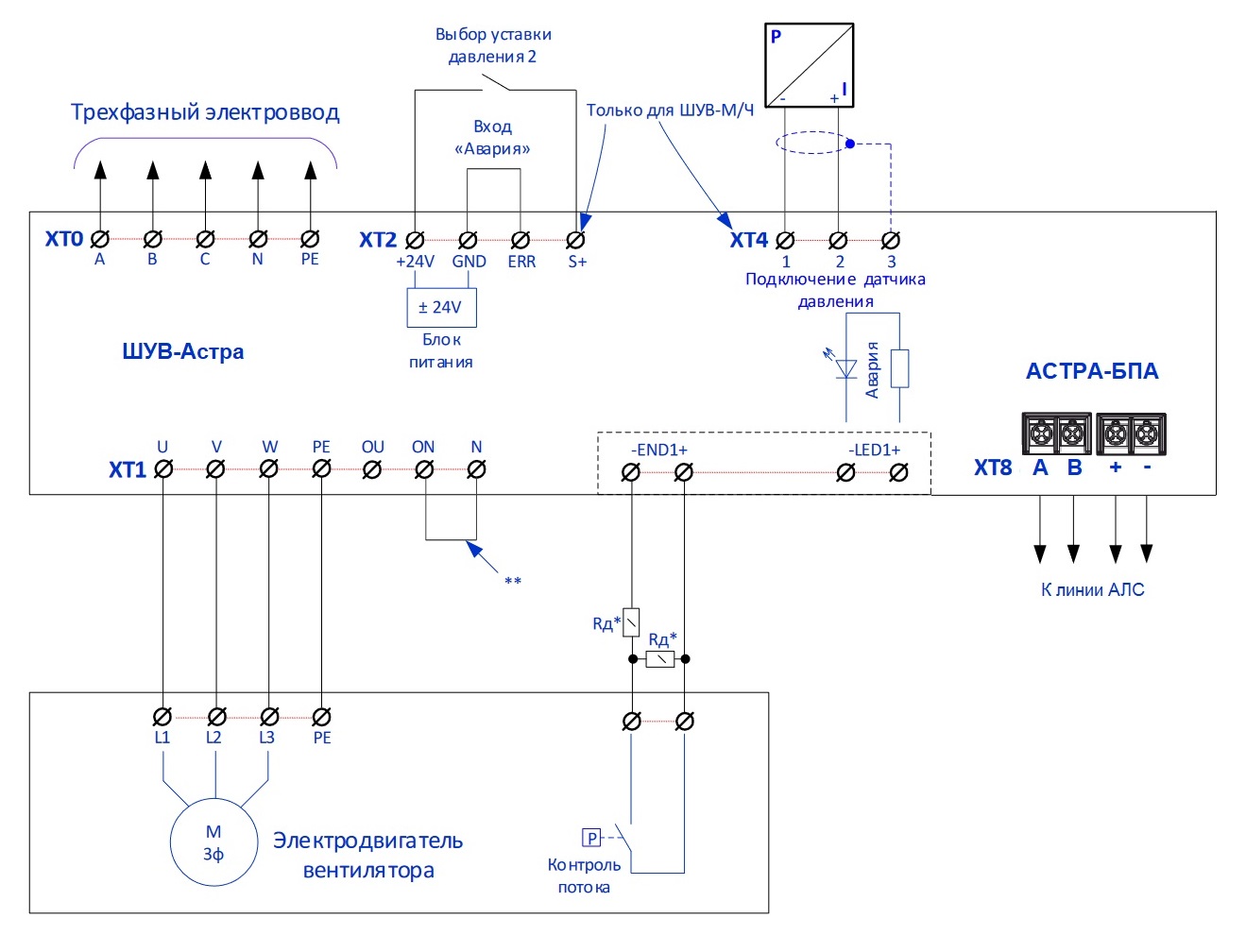

Подключение 3-хфазного вентилятора
| рис. 2 |

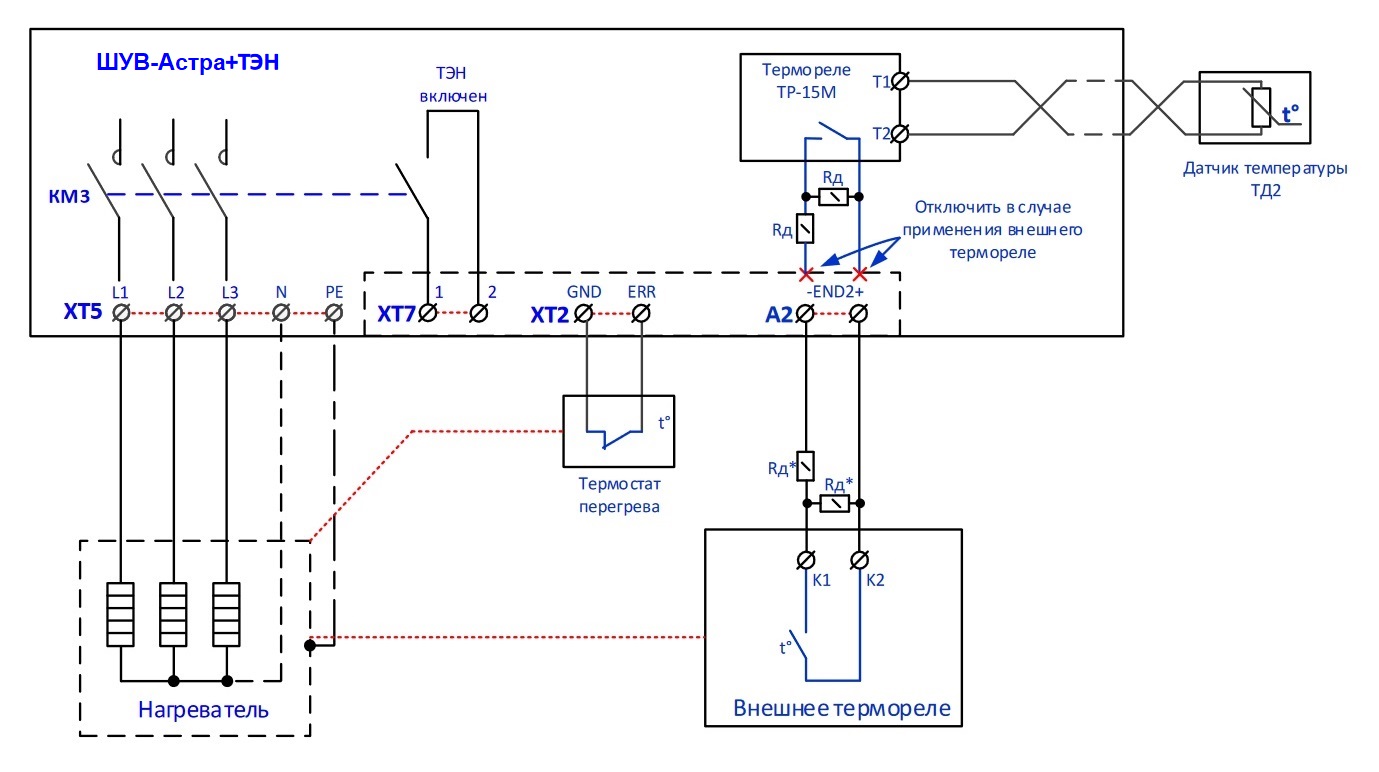

Подключение электрического воздухонагревателя (для исполнения +ТЭН)
| рис. 3 |
Описание клемм ШУВ-Астра:
|
Клеммник XТ0 |
Электропитание шкафа |
|
|
A |
Фаза А |
Вход электропитания |
|
B |
Фаза B |
|
|
C |
Фаза C |
|
|
N |
Нейтраль |
Вход зануления |
|
PE |
Заземление |
Вход заземление |
|
Клеммник XТ1 |
Электродвигатель вентилятора |
|
|
U |
Фаза А |
Выход: для подключения трехфазного и |
|
V |
Фаза B |
|
|
W |
Фаза C |
|
|
PE |
Заземление |
Выход заземления электродвигателя |
|
OU |
Фаза |
Выход: 220В для питания МУ |
|
ON |
Коммутируемая нейтраль / выбор |
Выход: для подключения однофазного |
|
N |
Нейтраль питания 220В |
Выход: нейтраль для питания МУ |
|
Клеммник XТ2 |
Сигналы управления |
|
|
+24V |
Электропитание, полюс «+» |
Выход: 24±0,2В; 14,0 Вт |
|
GND |
Электропитание, полюс «-» |
|
|
ERR |
Вход «Авария» |
Контакт внешнего аварийного сигнала |
|
S+* |
Выбор уставки давления |
Вход: +24В для выбора Уставки2 |
|
Клеммник XТ4** |
Подключение датчика давления |
|
|
1 |
Сигнал 4÷20 мА |
|
|
2 |
+24В питание датчика |
|
|
3 |
Экран |
|
|
Клеммник XТ5** |
Подключение электрического воздухонагревателя |
|
|
L1 |
Фаза А |
Выход: для подключения |
|
L2 |
Фаза B |
|
|
L3 |
Фаза C |
|
|
N |
Ноль |
|
|
PE |
Заземление |
|
|
Клеммник XТ7** |
|
|
|
1 |
Реле «ТЭН включен»** |
Релейный выход состояния контактора |
|
2 |
||
|
Клеммник XТ8*** |
Интерфейс |
|
|
А*** |
Линия «А» |
Подключение к адресной линии связи АЛС формируемой Астра-РПА |
|
В*** |
Линия «В» |
|
|
+*** |
Линия «+» |
|
|
-*** |
Линия «-» |
|
* Только для ШУВ/Ч
** Только для исполнения +ТЭН
*** Подключение к интегрированному модулю управления Астра-БПА
