Шкаф управления задвижкой ШУЗ-Астра предназначен для управления одно/трехфазным электроприводом задвижки посредством интегрированного блока сигнально-пускового адресного Астра-БПА, что позволяет использовать шкаф в составе адресной пожарной системы Астра-А с центральным ППКУП серии Pro (Астра-812 Pro или Астра-8945 Pro) через расширитель проводной адресный Астра-А РПА.

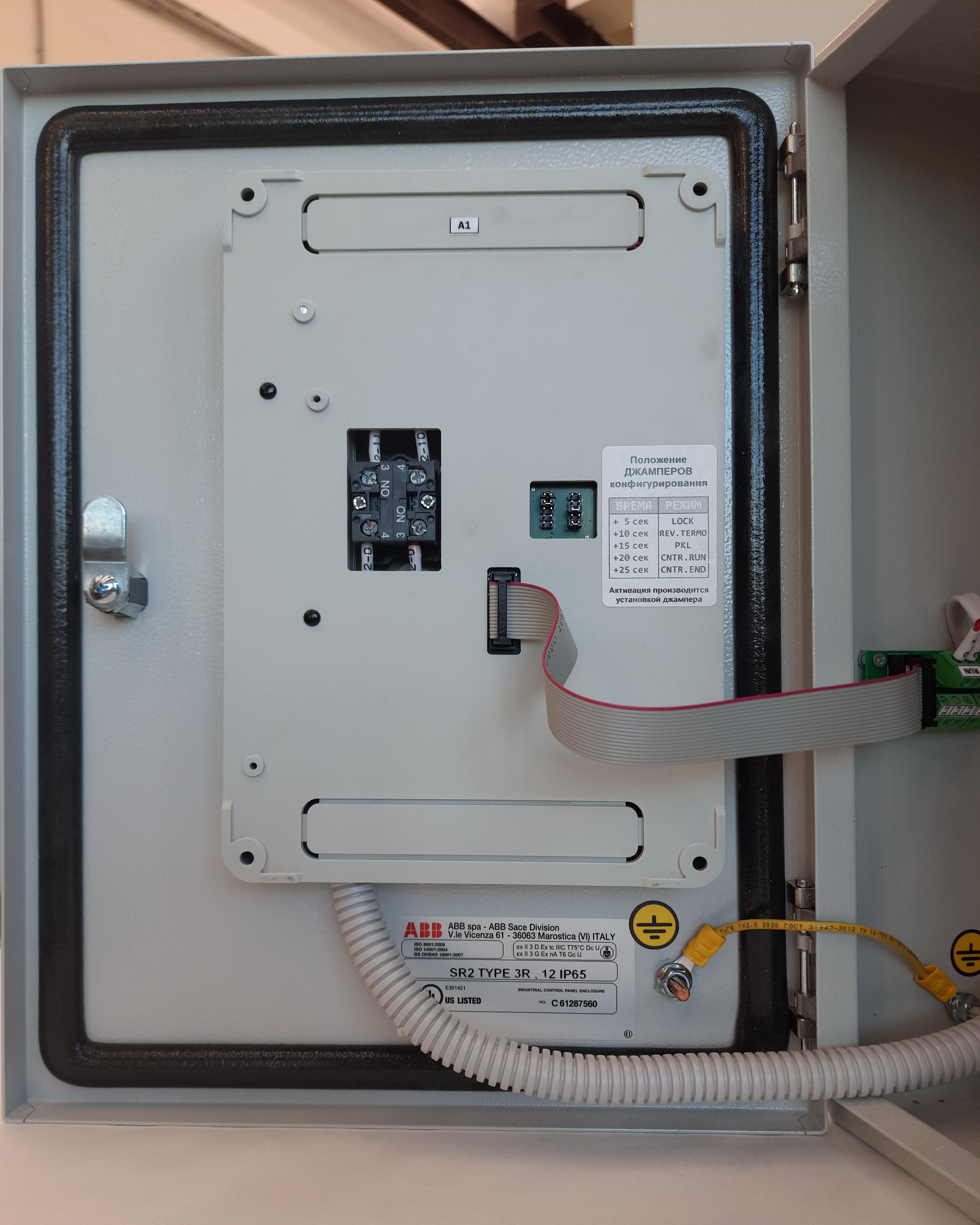

Шкаф ШУЗ представляет собой НКУ, размещенное в металлическом корпусе, на двери которого расположены элементы управления и индикации. Для защиты отверстий ввода кабелей в комплекте поставляются резиновые заглушки – гермовводы.

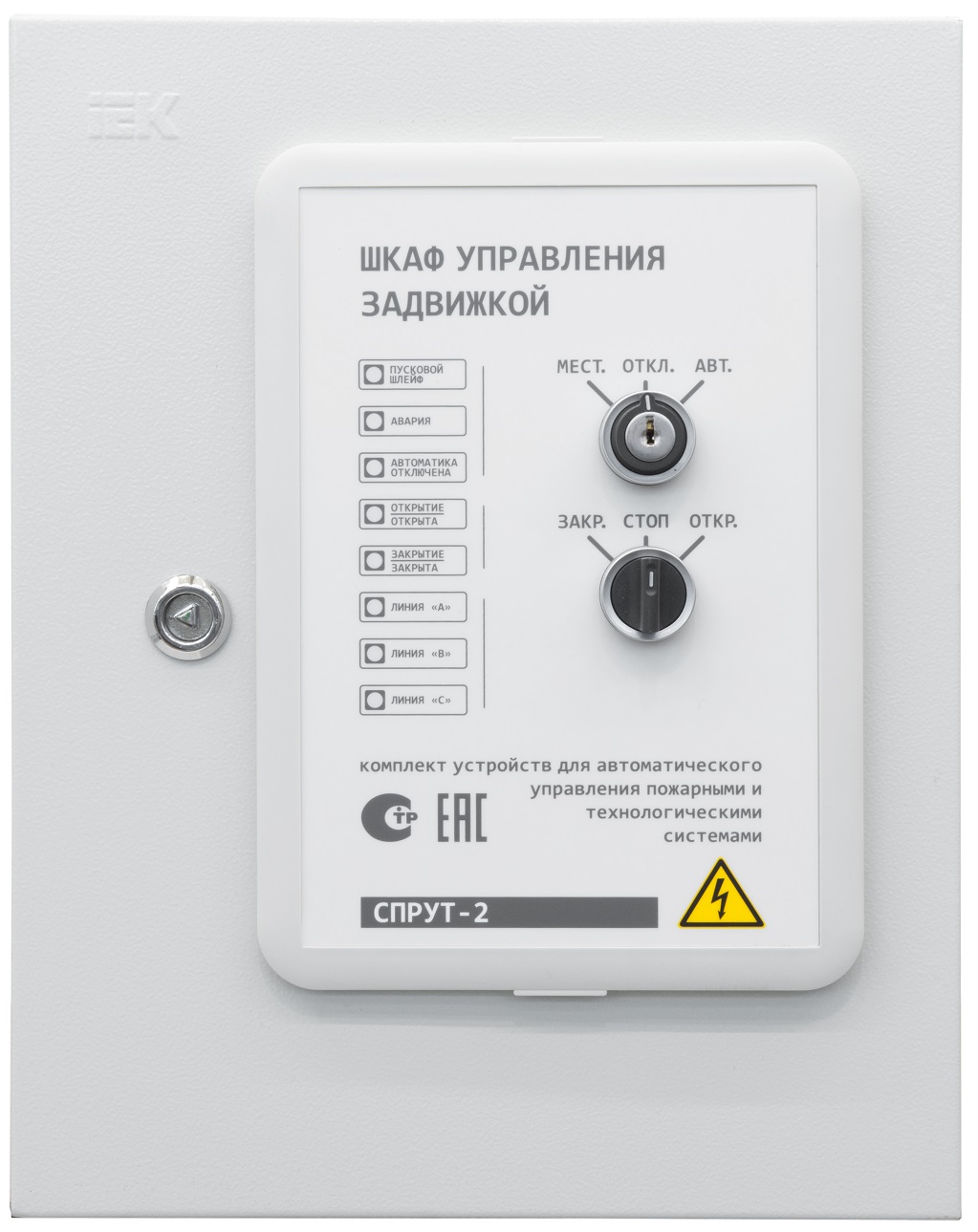

На лицевой панели ШУЗ расположены светодиоды индикации, «Переключатель режима работы» с ключом и «Переключатель управления задвижкой в местном режиме».
Аппаратура коммутации ШУВ-Астра выполнена с использованием комплектующих DEK, степень защиты оболочки – IP31 или IP54.
ШУЗ-Астра соответствует требованиям ФЗ 123, ТР ЕАЭС 043/2017, СП 484.1311500.2020
|
Напряжение |
при управлении трехфазным |
~380 В, |
|
при управлении однофазным |
~220 В, |
|
|
Потребляемая мощность в дежурном режиме |
до 5 ВА |
|
|
Выходная |
трехфазного |
до 4,0 кВт |
|
однофазного |
до 2,0 кВт |
|
|
электропитания модуля |
до 14,0 кВт |
|
|
Автоматический |
наличия питания на |
формирование сигнала «Авария» при отсутствии питания хотя бы по одной из фаз электроввода или отключении вводного автомата |
|
силовых цепей до |
до 3-х цепей на обрыв |
|
|
времени открытия и |
От 10 до 285** сек |
|
|
исправности всех шлейфов |
на обрыв и КЗ* |
|
|
Сигнальные |
Авария |
«Сухие контакты». |
|
Автоматика отключена |
||
|
Задвижка открыта/закрыта |
||
|
Дополнительная |
«Авария» |
Включение встроенных индикаторов при наличии сигнала на входах LED |
|
«Автоматика отключена» |
||
|
Средний срок службы |
не менее 10 лет |
|
|
Диапазон рабочих температур |
от -10°C до +55°C |
|
|
Допустимая относительная влажность |
до 93% при 40°C |
|
|
Степень защиты оболочки |
IP31 или IP54 |
|
|
Климатическое исполнение |
УХЛ 3.1 |
|
|
Производитель аппаратуры коммутации |
DEKraft |
|
|
Габариты (ШхВхГ) |
не более 310х410х250 мм |
|
|
Масса |
не более 12 кг |
|
* с возможностью отключения.
** при установке дополнительных джампер-перемычек (входят в комплект поставки).
ШУЗ-Астра обеспечивает расширенную индикацию состояний и режимов, а именно:
- наличие питания по каждой фазе на электровводе и включенного состояния вводного автомата;
- отображение режимов «Авария» и «Автоматика отключена»;
- отображение состояния пускового шлейфа, а именно наличие сигнала «Пуск» и неисправность шлейфа;
- отображение состояния задвижки при помощи двух индикаторов «Открытие/Открыта» и «Закрытие/Закрыта», а именно:
- работа задвижки (открытие или закрытие);
- состояние задвижки (открыта или закрыта);
- невыход на режим (при открытии или закрытии), а также ошибка в установке времени на закрытие/открытие;
- неисправность шлейфа концевика (открыта или закрыта).
ШУЗ-Астра обеспечивает установку времени (от 10 до 285 сек) на открытие/закрытие электрозадвижки и контроль подтверждения открытия/закрытия задвижки в течение установленного времени в автоматическом режиме. При необходимости контроль можно отключить.
ШУЗ-Астра, согласно ГОСТ Р 53325-2012, обеспечивает контроль исправности линий связи до электропривода задвижки.
ШУЗ-Астра обеспечивает контроль исправности линий пускового шлейфа и концевых выключателей задвижки. При необходимости контроль можно отключить раздельно для пускового шлейфа и для концевых выключателей.
| рис. 3 |
В ШУЗ-Астра предусмотрена возможность выбора алгоритма работы электрофицированной задвижки:
- выбор исходного состояния задвижки – открыта или закрыта;
- выбор режима работы задвижки в зависимости от состояния пускового шлейфа:
- перевод задвижки в рабочее/исходное состояние синхронно с появлением/снятием сигнала «Пуск»;
- перевод задвижки в рабочее состояние при подаче сигнала «Пуск», перевод задвижки в исходное состояние вручную с лицевой панели ШУЗ-Астра.
ШУЗ-Астра имеет четыре выхода типа «сухой контакт» для передачи на внешний модуль управления состояний «Авария», «Автоматика отключена», «Задвижка открыта» и «Задвижка закрыта».

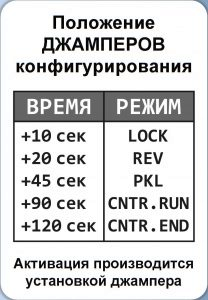

ШУЗ-Астра обеспечивает простую и понятную настройку параметров работы при помощи джамперов конфигурирования.
