Шкаф управления вентилятором ШУВ-Астра

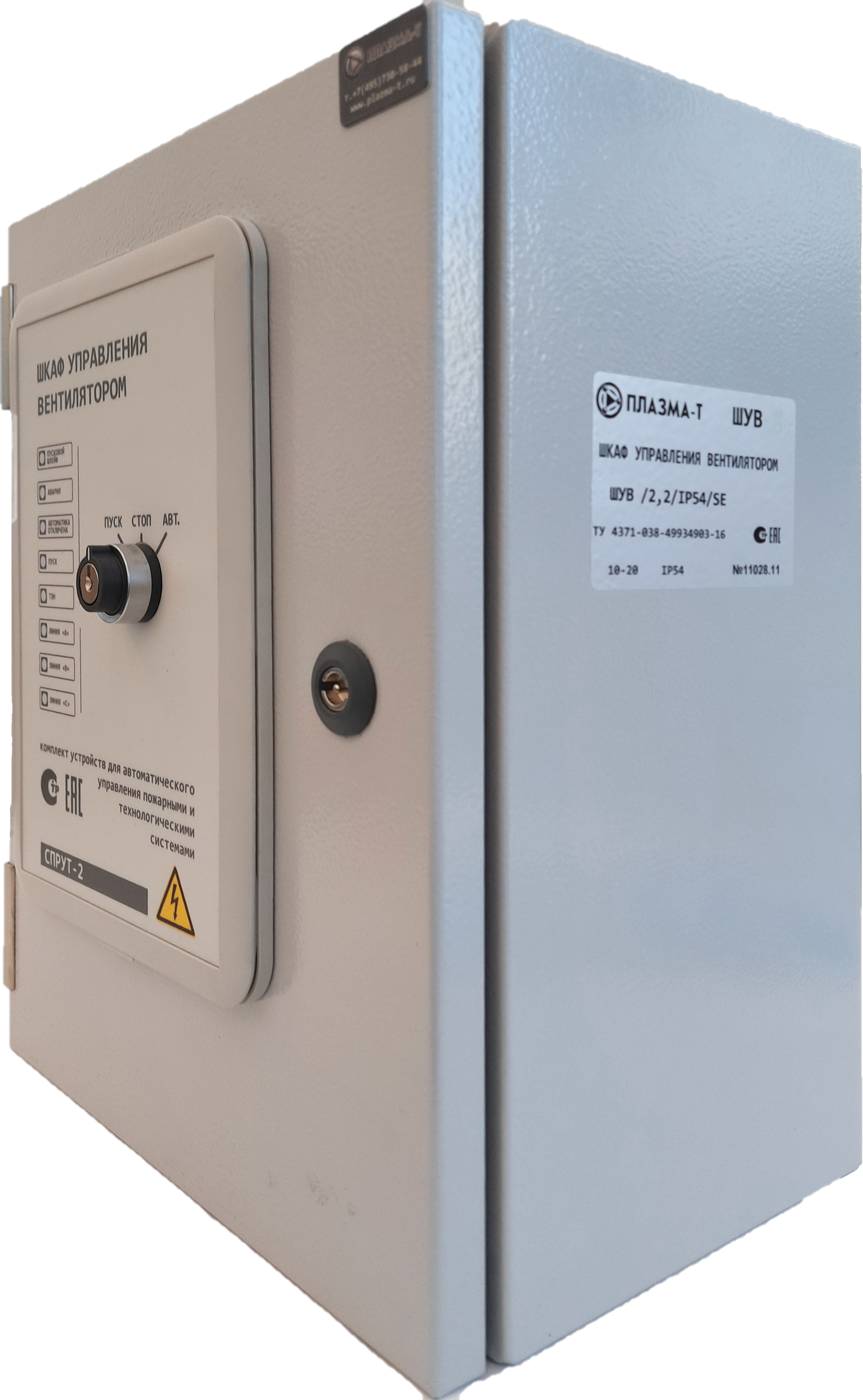

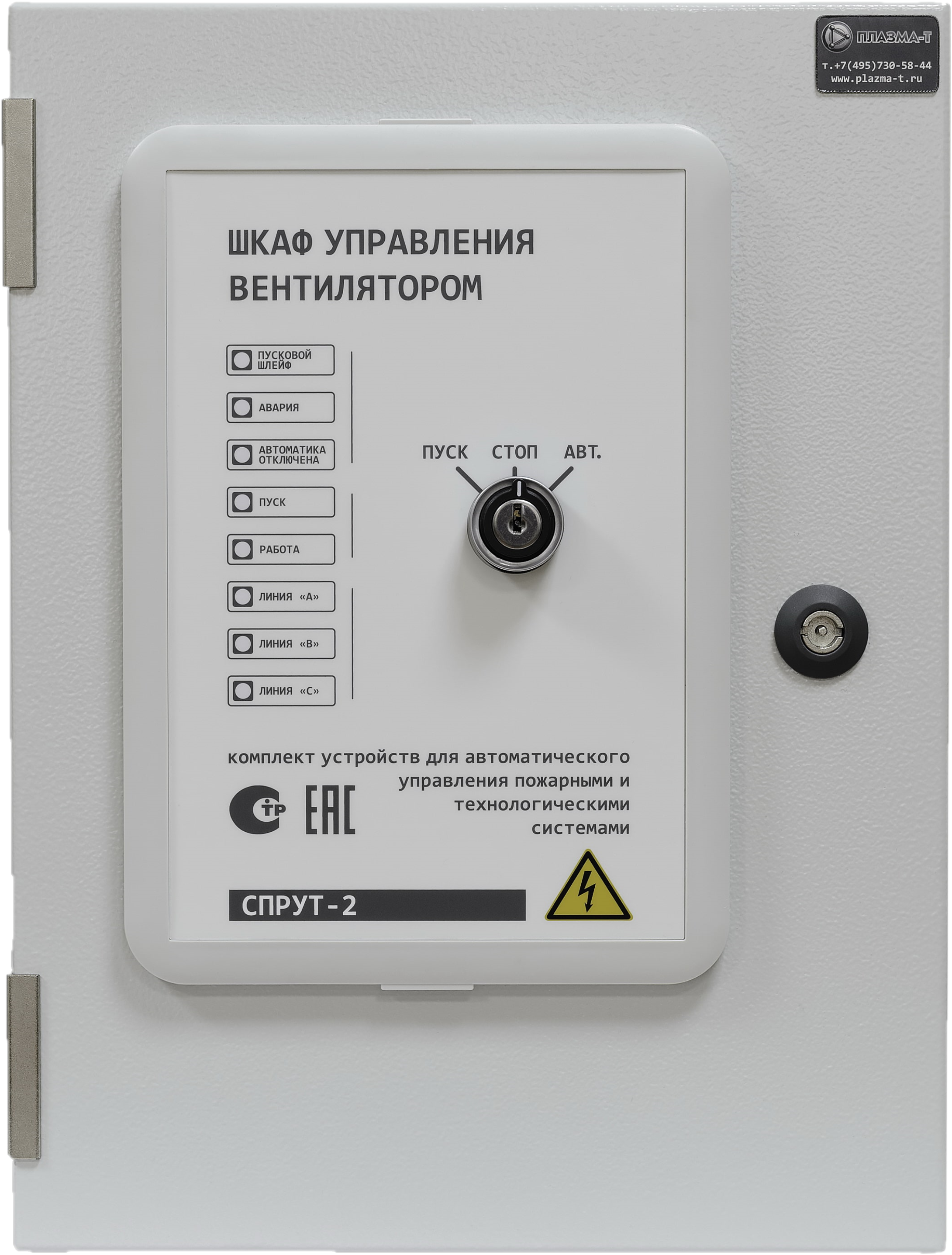

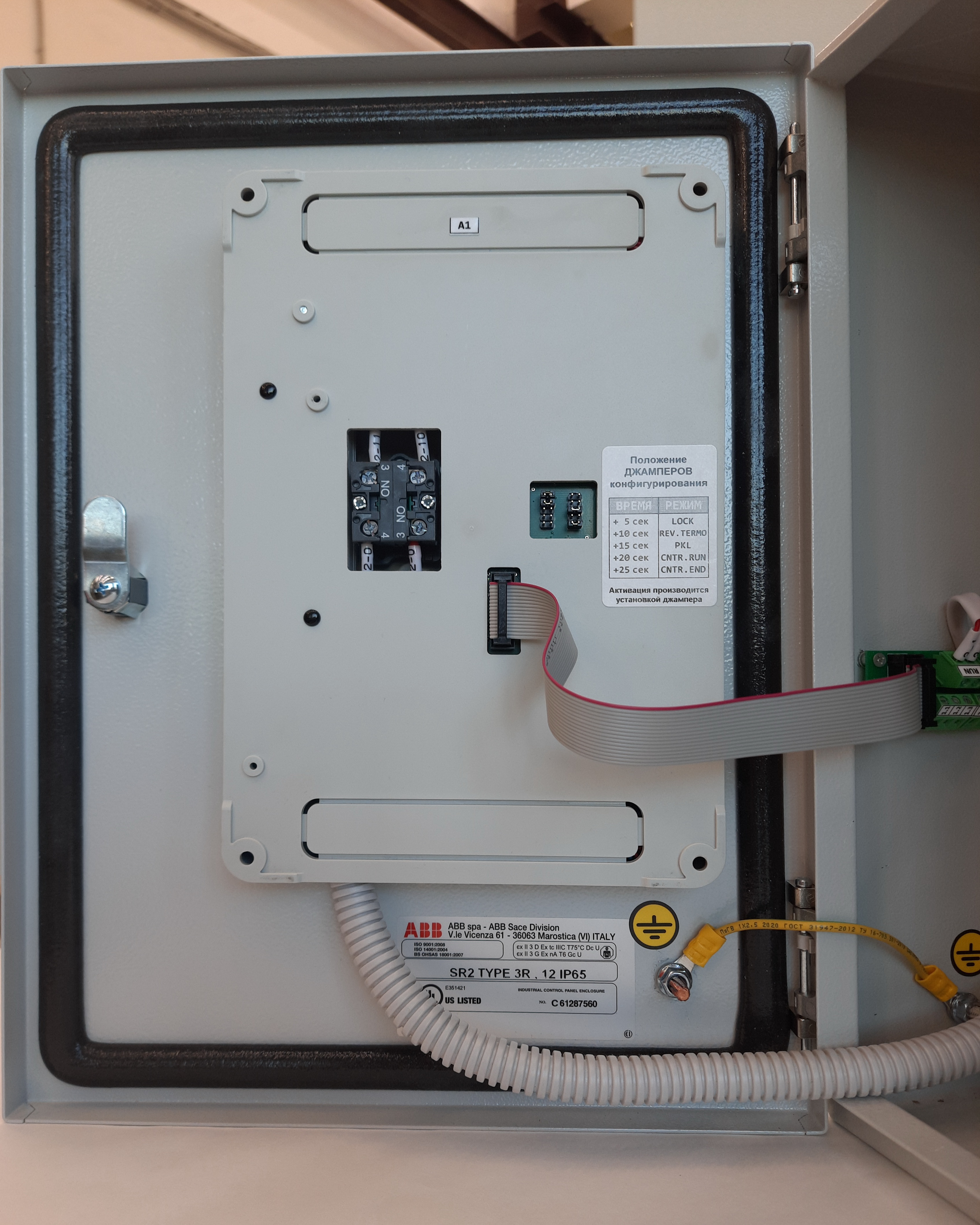

рис. 1	рис. 2	рис. 3

Шкаф управления вентилятором ШУВ-Астра предназначен для управления одно/трехфазным электродвигателем системы приточно-вытяжной противодымной вентиляции зданий и сооружений посредством интегрированного блока сигнально-пускового адресного Астра-БПА, что позволяет использовать шкаф в составе адресной пожарной системы Астра-А с центральным ППКУП серии Pro (Астра-812 Pro или Астра-8945 Pro) через расширитель проводной адресный Астра-А РПА. Шкаф ШУВ также предусматривает возможность управления электрическим канальным воздухонагревателем ТЭН.

Шкаф ШУВ представляет собой НКУ, размещенное в металлическом корпусе, на двери которого расположены элементы управления и индикации. Для защиты отверстий ввода кабелей в комплекте поставляются резиновые заглушки – гермовводы.

На лицевой панели ШУЗ расположены светодиоды индикации, «Переключатель режима работы» с ключом и «Переключатель управления задвижкой в местном режиме».

ШУВ-Астра выпускаются с различными способами пуска, а именно:

• ШУВ-Астра с прямым пуском предназначен для управления вентилятором мощностью от 0,37 до 110 кВт;
• ШУВ-Астра с мягким пуском предназначен для управления вентилятором мощностью от 5,5 до 200 кВт;
• ШУВ-Астра с преобразователем частоты (ПЧ) обеспечивает регулировку скорости вращения вентилятора мощностью от 0,37 до 18,5 кВт по двум уставкам для безопасных зон с пребыванием маломобильных групп населения (МГН).

Для всех ШУВ-Астра предусмотрена дополнительная опция управления электрическим нагревателем калорифера мощностью 0,37 – 45 кВт для подогрева приточного воздуха.

Аппаратура коммутации ШУВ-Астра выполнена с использованием комплектующих DEK, степень защиты оболочки – IP31 или IP54.

ШУЗ-Астра соответствует требованиям ФЗ 123, ТР ЕАЭС 043/2017, СП 484.1311500.2020.

Габаритные размеры:

ШУВ-Астра обеспечивает возможность работы в режимах ручного и автоматического управления.

ШУВ-Астра согласно ГОСТ 53325-2012 обеспечивает контроль исправности цепи подключения электродвигателя вентилятора.

ШУВ-Астра обеспечивает отображение режимов «Электропитание», «Автоматика отключена», «Вентилятор включен», «Авария» на встроенных световых индикаторах.

ШУВ-Астра обеспечивает передачу состояний «Авария», «Автоматика отключена», «Вентилятор включен» на модуль управления.

Исполнения выпускаемых ШУВ-Астра:

• ШУВ-Астра/х/IP31/DEK – прямой пуск, комплектация DEK, IP31
  • где х – мощность вентилятора (0,37 – 110 кВт)
• ШУВ-Астра/х/IP54/DEK – прямой пуск, комплектация DEK, IP54

где х – мощность вентилятора (0,37 – 110 кВт)

• ШУВ-Астра/х/М/IP31/DEK – мягкий пуск, комплектация DEK, IP31
  • где х – мощность вентилятора (5,5 – 200 кВт)
• ШУВ-Астра/х/М/IP54/DEK – мягкий пуск, комплектация DEK, IP54
  • где х – мощность вентилятора (5,5 – 200 кВт)
• ШУВ-Астра/х/Ч/IP31/DEK – Преобразователь частоты, комплектация DEK, IP31
  • где х – мощность вентилятора (0,37 – 18,5 кВт)
• ШУВ-Астра/х/Ч/IP54/DEK – Преобразователь частоты, комплектация DEK, IP54
  • где х – мощность вентилятора (0,37 – 18,5 кВт)
• опция «+ТЭН/х» – Управление электрическим нагревателем,
  • где х – мощность трехфазного нагревателя (0,37 – 45 кВт) либо соответствующего ему по мощности однофазного нагревателя (0,37 – 20 кВт)
