Интеграция с приборами "Цербер" производства НПО Рубеж

Поддержка беспроводных устройств “Астра” реализована в приборах “Цербер-LP4”, “Цербер-RP4” версии 3.0 и выше, для “Цербер-GP4” версий 3.4 и выше. Конфигуратор не ниже версии 11.
Подключение к приборам беспроводных устройств “Астра” осуществляется при помощи радиорасширителей “Астра-Z РР” и “Астра-РИ-М РР / РРП”.
Всего к прибору можно подключить до сорока восьми беспроводных устройств радиоканальных систем Астра-РИ-М или Астра-Zитадель. Прибор может работать только с одним радиорасширителем, поэтому одновременное подключение беспроводных устройств, входящих в состав различных систем, невозможно.

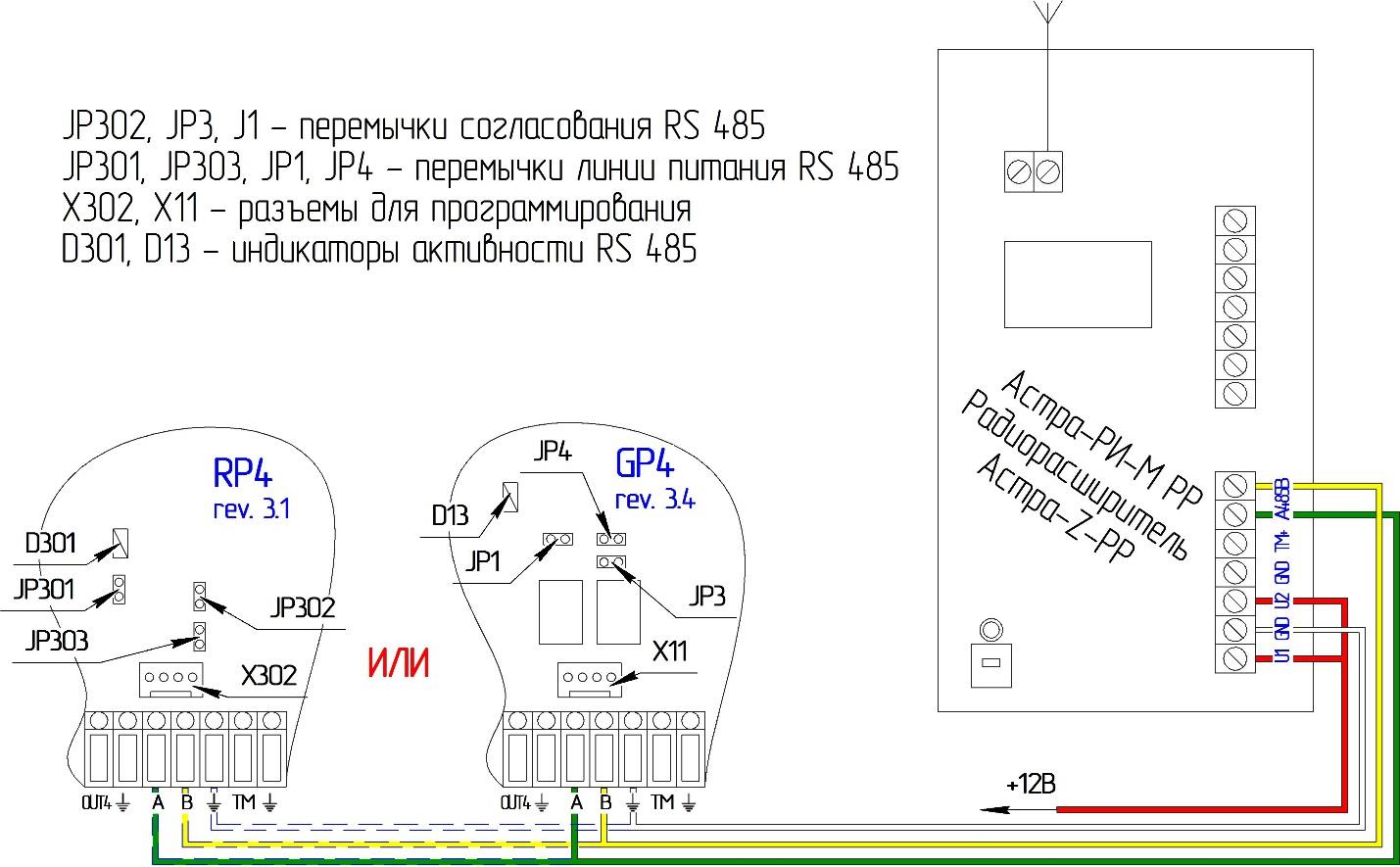

Схема подключения радиорасширителя к прибору.
рис. 1



При подключении радиорасширителя к прибору необходимо на приборе замкнуть перемычки согласования и питания линии RS485.

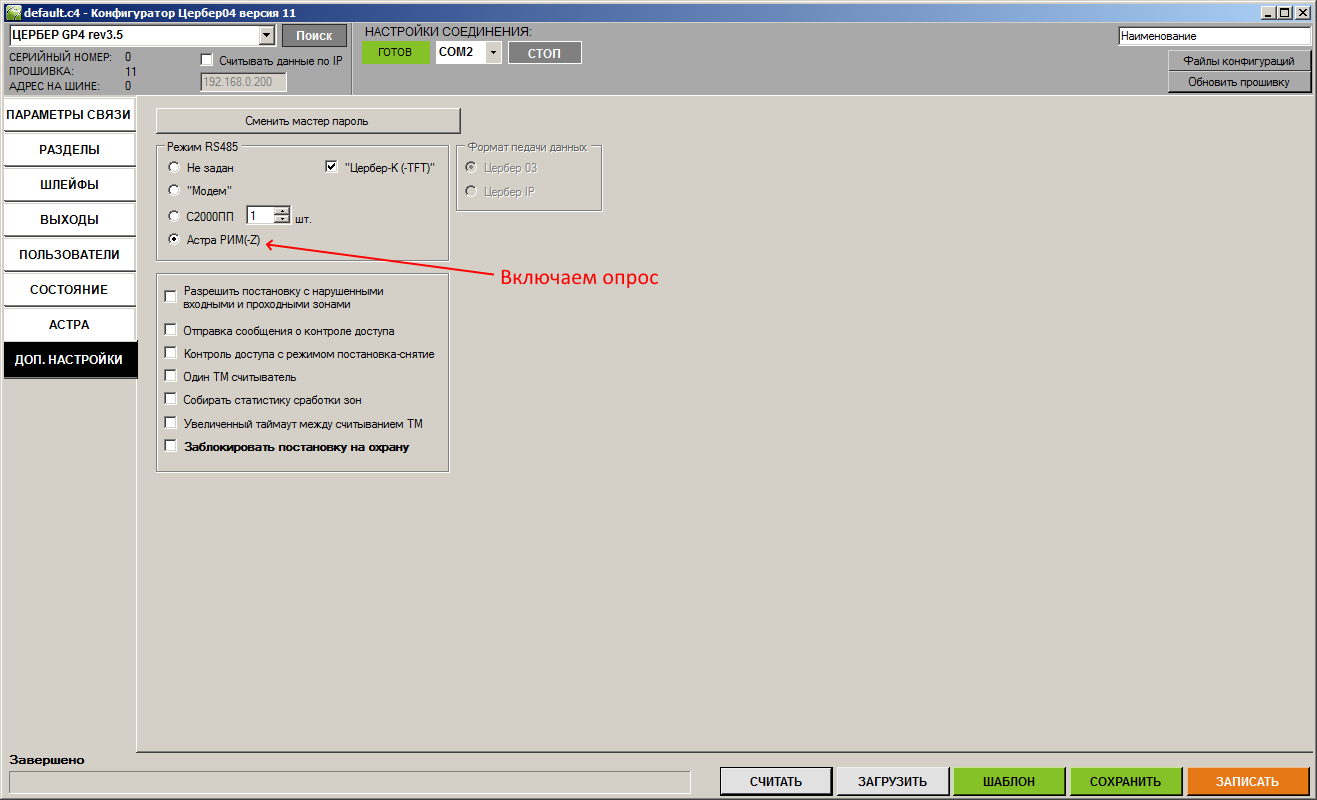

В конфигураторе прибора включается опрос радиорасширителя (рис. 2).

рис. 2


Записываются настройки в прибор. Перезагружается прибор и радиорасширитель.


ВАЖНО!!! Прибор автоматически настраивает параметры RS485 радиорасширителя. Настройка происходит в момент запуска прибора с подключенным радиорасширителем.




Особенности подключения радиорасширителя Астра-РИ-М РР.
Радиорасширитель Астра-РИ-М РР может работать в двух режимах “автономном” и “системном”. С завода радиорасширитель поставляется с установленным “автономным” режимом. Для подключения к прибору необходимо сменить режим работы радиорасширителя на “системный”. Изменение режима производится с помощью программы "Модуль смены ПО". Программу и рекомендации по выбору прошивок можно найти по ссылке

Если после перепрошивки в конфигураторе связь с радиорасширителем РР не обнаруживается то необходимо повторить процедуру прошивки и сбросить РР на заводские установки по инструкции или по видео


Создание новой сети.

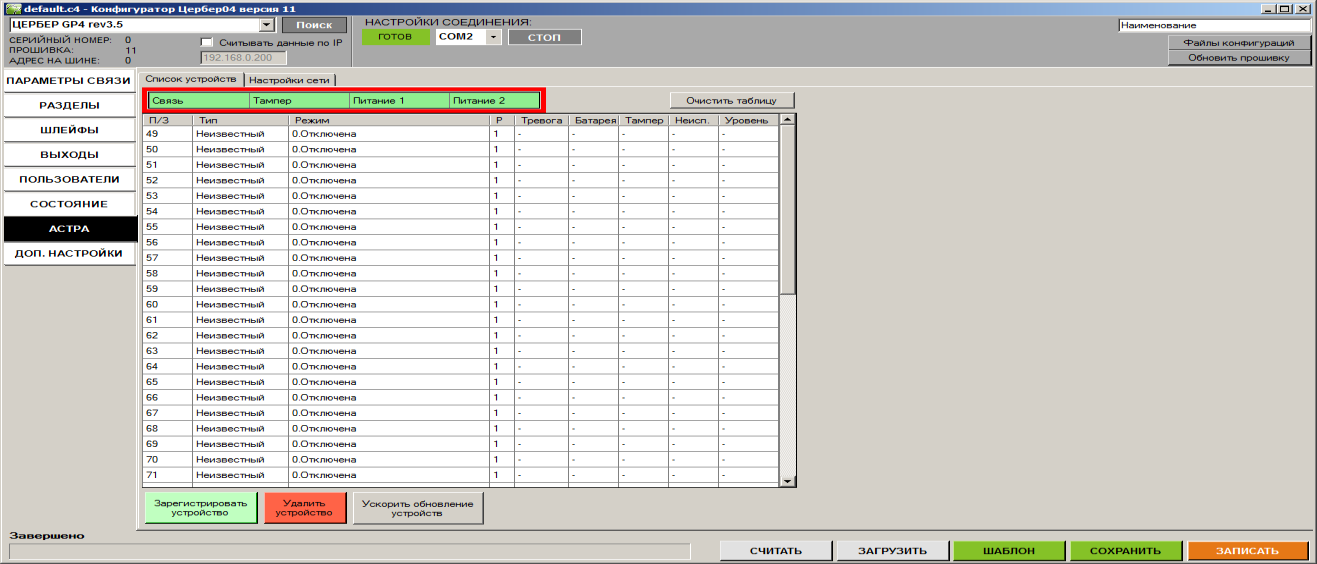

Программирование и контроль состояния радиорасширителя осуществляется через подключение к прибору по интерфейсу RS485. Подключение через интерфейс micro usb не поддерживается. В конфигураторе контролируется наличие связи между прибором и радиорасширителем (Рис.3).

рис. 3

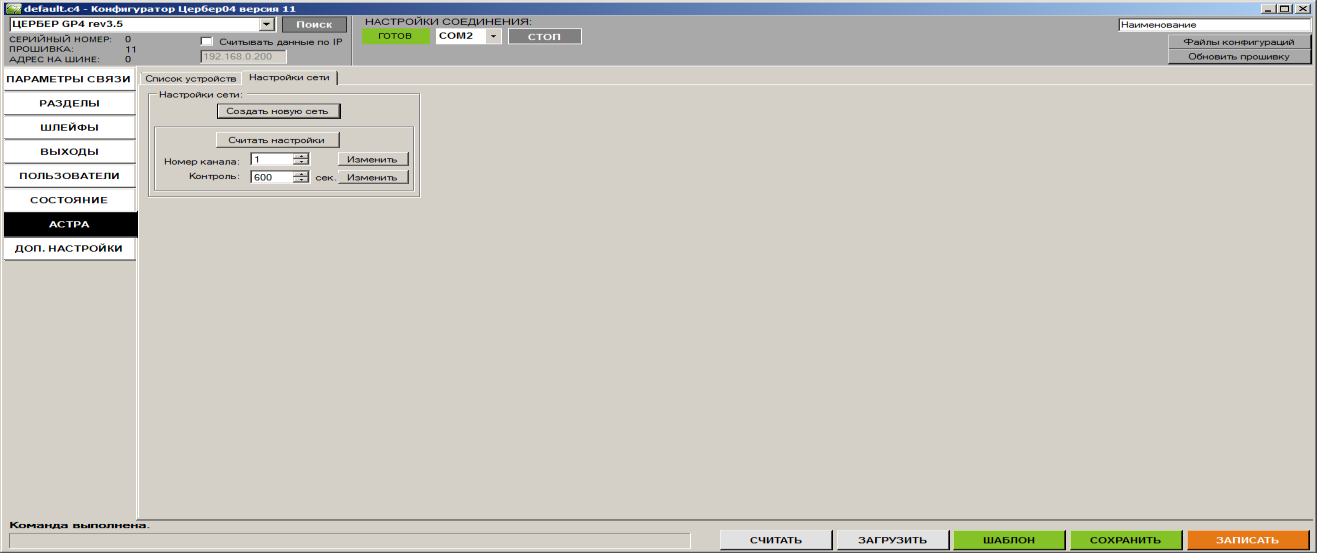

На закладке “настройки сети”, в поле номер канала, устанавливается нужная частотная литера для Астра-РИ-М или нужный канал для Астра-Zитадель (рис.4.). Астра-РИ-М может работать на первой либо третьей литере:
- "1-я литера" 433,42 МГц
- "3-я литера" 434,42 МГц
Астра-Zитадель может использовать шестнадцать рабочих каналов с шагом пять МГц. После выбора нужной литеры/канала нажимается кнопка “Создать новую сеть”. Будет выведено меню уведомлений о создании новой сети. Подтверждение команды производится нажатием кнопки “ОК”. Далее прибор отправляет команду радиорасширителю, и начнется создание сети. Каждая из сетей использует свой набор технических параметров, автоматически создаваемый в процедуре "создания сети" (номер радиоканала, ключи шифрования, и т.п.). Дождаться окончания процесса создания новой сети, в конфигураторе строка состояния высветится “команда выполнена” (Рис.4.).
Кнопкой “считать настройки” контролируется созданный номер сети и период опроса радиоустройств.

рис. 4



Далее необходимо задать период опроса радиоустройств. Для этого в поле “контроль” выставляется число секунд через которое радиорасширитель будет контролировать наличие связи с остальными радиоустройствами. Чем меньше период тестирования радиоустройств, тем меньше срок службы их элементов питания. Рекомендуется использовать интервал опроса 600 секунд (или 10 минут).
Нажимается кнопка “изменить” радиорасширитель выполнит команду. При помощи кнопки “считать настройки” контролируется правильность выполнения команд.
Радиорасширитель имеет минутный таймаут выполнения команд. В случае если после считывания настроек, команда не выполнилась, то следует подождать одну минуту и повторить отправку команды. Также можно перед подачей команды выключить питание радиорасширителя, нажать на отправку команды и потом подать питание на радиорасширитель.
После того как новая сеть успешно создана можно приступать к добавлению радиоустройств. Процесс регистрации различных радиоустройств подробно описан в документации к каждому из них.



В упрощенном варианте процесс регистрации осуществляется следующим образом:

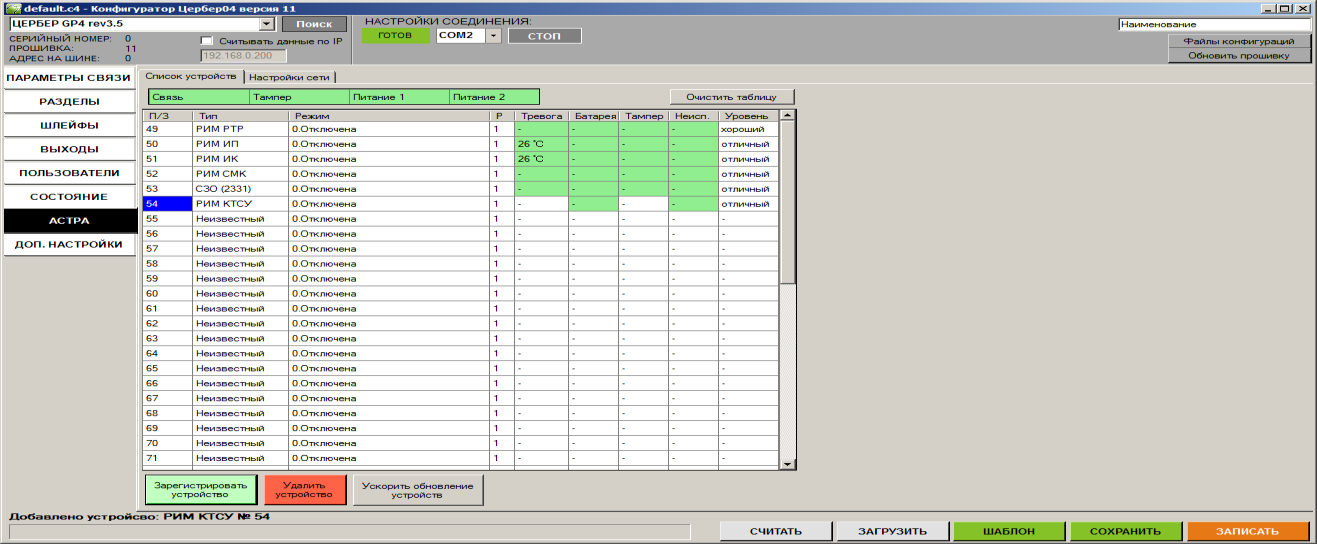

1. В конфигураторе нажимаем кнопку “зарегистрировать устройство”;
2. Переводим радиоустройство в режим регистрации;
3. Дожидаемся окончания регистрации радиоустройства. Будет выдано соответствующие
уведомление (Рис.5).

рис. 5



Если регистрируемое радиоустройство использовались ранее в другой радиосети, то перед регистрацией ему необходимо очистить память. Процесс очистки памяти описан в руководстве по эксплуатации на соответствующее устройство или найти в "Базе знаний".
При необходимости удаления радиоустройства из сети выбирается удаляемое устройство в списке устройств и нажимается кнопка “удалить устройство”.
Устройства добавляются в память радиорасширителя по порядку, каждому из них присваивается номер зоны прибора, нумерация зон начинается с сорок девятого номера. Всего можно добавить сорок восемь радиоустройств. Все зарегистрированные радиоустройства хранятся в памяти радиорасширителя. Информация о добавленных радиоустройствах и их состоянии в конфигураторе обновляется по событиям переданным прибору от радиорасширителя. Для ускорения вывода информации об устройствах в конфигуратор, можно использовать кнопку “ускорить обновление устройств”.

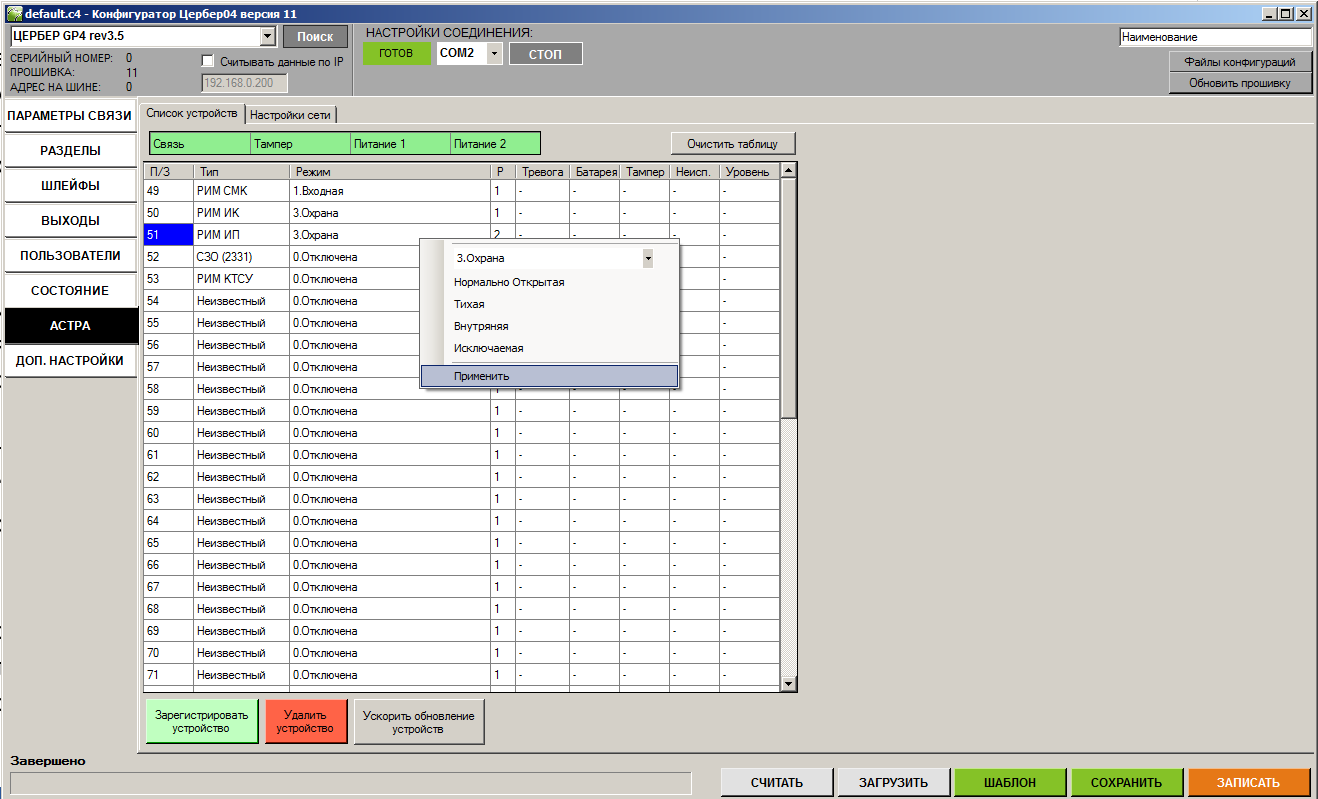

После того как все необходимые устройства добавлены, можно приступать к конфигурированию их режимов работы. В зависимости от типа устройства ему можно установить режим работы зоны (если это датчик), или не устанавливать (брелоки, беспроводные считыватели, СЗО). Для этого в поле “режим” из выпадающего меню выбираем необходимый режим работы зоны (Рис.6). Режимы работы зон аналогичны режимам зон основного прибора, и описаны в документации на прибор. В поле “Р” выбирается раздел за которым будет закреплено радиоустройство.



рис. 6



Если в качестве радиоустройств используются брелки (РПДК), то номер закрепленной за ними зоны будет соответствовать номеру пользователя прибора. Все команды переданные от данного брелка будут приходить от одного и того же пользователя, что упрощает идентификацию пользователей системы в пультовом программном обеспечении. Команды передаваемые брелками соответствуют изображению нанесенному на их кнопках (взять, снять, паника, постановка периметра). Кроме этого при конфигурировании прибора, на закладке “Пользователи” можно дополнительно завести второй идентификатор (ключ ТМ, код, и т.д.) совпадающий с номером зоны РПДК.


При использовании в радиосети устройств типа “CЗО” они будут придерживаться следующему алгоритму работы:
1. Если система не готова к взятию под охрану, и осуществлена попытка взятия. “СЗО” оповестит о неготовности системы минутным миганием световой индикацией.
2. Если система взялась под охрану “CЗО” выдаст один кратковременный звуковой сигнал и включит непрерывную световую индикацию на одну минуту. По прошествии одной минуты световая индикация выключится.
3. Если система снята с охраны “СЗО” выдаст двойной звуковой и световой сигнал и выключится.
4. При обнаружении в системе охранной тревоги, “СЗО” на 4 минуты включит непрерывную звуковую индикацию, световая индикация при этом будет мигать.

5. При обнаружении в системе пожарной тревоги, “СЗО” на 4 минуты включит прерывистую звуковую индикацию, световая индикация при этом будет мигать.
После того как все необходимые параметры и атрибуты зон установлены, записывается конфигурацию в память прибора. При последующем считывании настроек в таблице устройств отобразится последняя записанная конфигурация. Обновление таблицы и отображение статусов происходит постепенно, за время равное заданному периоду тестирования радиоустройств. В случае необходимости замены или отключения радиорасширителя очистить ранее записанные
радиоустройства из таблицы конфигуратора можно при помощи кнопки “очистить таблицу”.
Монтаж радиоустройств осуществляется в соответствии с рекомендациями.
Уровень связи между радиорасширителем и радиоустройством отображается в поле “уровень” конфигуратора. При недостаточном уровне сигнала в системах “Астра-РИ-М” и “Астра-Zитадель” предусмотрена установка дополнительных радиоретрансляторов.



Поддерживаемые типы беспроводных устройств:
В системе Астра-РИ-М:
- радиорасширитель в режиме ретранслятора Астра-РИ-М РР / РРП. РТР РИ-М должен так же быть прошит в системную прошивку соответствующей версии приёмного РИ-М РР и переведен в режим РТР по аналогии с инструкцией, (поддерживается Режим 1 или Режим 2)
- считыватель бесконтактный радиоканальный (RFID-считыватель) Астра-8531 СК (работает только в Режиме 2)
- оповещатель комбинированный радиоканальный Астра-2331 СЗО (работает только в Режиме 2)
- извещатель пожарный дымовой Астра-421 исп.РК ИП (с сентября 2019г работает только в Режиме 2)

- извещатель пожарный тепловой Астра-431 исп.РК ИП (работает только в Режиме 2)

- извещатель пожарный ручной Астра-4511 (с сентября 2019г работает только в Режиме 2)
- извещатель охранный магнитоконтактный/передатчик Астра-3321 СМК-РИМ (поддерживается Режим 1 или Режим 2)
- извещатель охранный оптико-электронный Астра-5131 исп.А/Б ИК-РИМ; Астра-5131 исп.Ш ИК-РИМ (поддерживается Режим 1 или Режим 2)

- извещатель охранный оптико-электронный Астра-5121 ИК-РИМ (поддерживается Режим 1 или Режим 2)
- извещатель охранный оптико-электронный Астра-7 исп. РК ИК-РИМ (поддерживается Режим 1 или Режим 2)
- извещатель охранный поверхностный звуковой Астра-6131 АК-РИМ (поддерживается Режим 1 или Режим 2)
- извещатель охранный объемный совмещенный потолочный Астра-8 исп. РК ИКА-РИМ (поддерживается Режим 1 или Режим 2)

- извещатель охранный объемный совмещенный настенныйАстра-621 исп. РК ИКА-РИМ (работает только в Режиме 2)
- кнопка тревожной сигнализации Астра-3221 КТС-РИМ (поддерживается Режим 1 или Режим 2)
- брелок РПДК Астра-РИ-М КТСУ-РИМ (с февраля 2022г работает только в Режиме 2)
- извещатель аварийный утечки воды Астра-361 исп. РК ДУВ-РИМ (поддерживается Режим 1 или Режим 2)

В системе Астра-Zитадель:
- ретранслятор-маршрутизатор РТМ Астра-Z-8745 / Астра-Z-8845 / Астра-Z-8845 исп.Б
- извещатель охранный магнитоконтактный/передатчик Астра-Z-3345 СМК/РПД
- извещатель охранный оптико-электронный Астра-Z-5145 ИК
- извещатель охранный поверхностный звуковой Астра-Z-6145 АК
- извещатель пожарный дымовой Астра-Z-4245 ИП
- извещатель пожарный тепловой Астра-Z-4345 ИПТ
- извещатель пожарный ручной Астра-Z-4545 ИПР

- оповещатель свето-звуковой Астра-Z-2345 СЗО
