Интеграция с контрольными панелями "NAVIgard"

1. Астра-РИ-М РР в системный

Для подключения к контрольной панели необходимо сменить режим работы радиорасширителя на “системный”. Изменение режима производится с помощью программы "Модуль смены ПО". Программу и рекомендации по выбору прошивок можно найти по ссылке

После смены ПО Астра-РИ-М РР можно подключать к следующим контрольным панелям производства NAVIgard:

NV 8704 по RS-485 и по радиоканалу в качестве РТР

NV 8804 по RS-485 и по радиоканалу в качестве РТР

NV 2132 по RS-485 и по радиоканалу в качестве РТР

NV 2164 по RS-485 и по радиоканалу в качестве РТР

NV 8321А GSM по радиоканалу в качестве РТР



2. Подключение

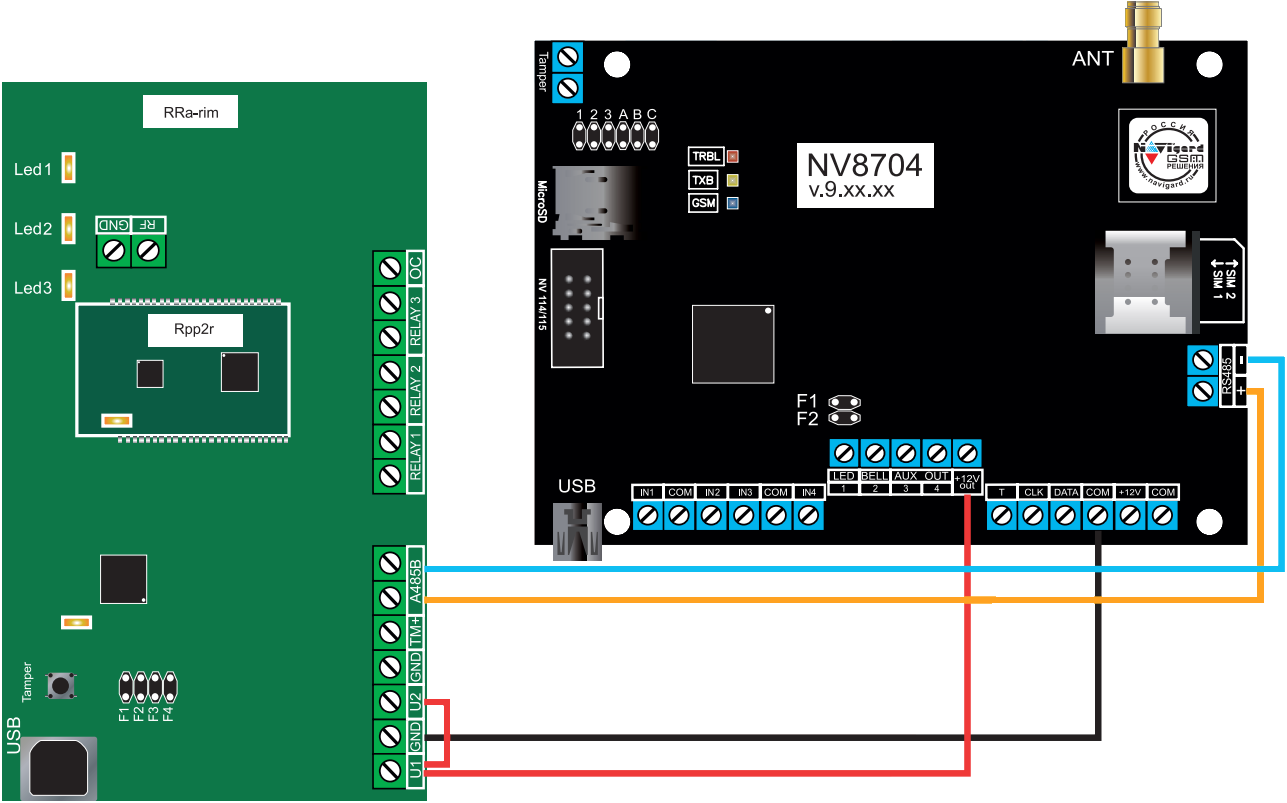

Для работы контрольной панели NAVIgard с Астра-РИ-М РР в системном режиме подключаются клеммы «485 A» к «485 +» и «485 B» к «485 -» Подключение на примере контрольной панели NV 8704 схеме ниже:

рис. 1



3. Настройка контрольной панели на при мере NV 8704
Для поддержки работы в Режиме 2 (Новый РК), установите флажок во вкладке: Общие -> Разное -> "Астра РИМ РР версии 4". Если нужен старый протокол, то не устанавливайте этот флажок (версия Астра-РИ-М РР и МРР РИ-М должны быть прошиты на v.3.2). Предварительно необходимо запрограммировать передатчик NV 8704 с помощью программы NV PRO v3.2.2 и выше (крайнюю версию можно найти на сайте navigard.ru), в которой должно быть назначено соответствие зон модулю Астра-РИ-М РР. В NV PRO, для входов вкладка:

Входы -> вход 5...64 -> находится на модуле - Астра-РИ-М РР
Если планируется использовать радиоканальный оповещатель Астра-2331 (беспроводная сирена), то в передатчике предварительно должен быть назначен выход:
Выходы -> выход 5...32 -> находится на модуле - Астра-2331 (РИМ СЗО)
Если планируется управление с радиобрелоков, то в передатчике предварительно должны быть запрограммированы пользователи с назначенными кодами и правами. Пользователей можно добавить с клавиатуры (*5 + мастер код) или с помощью программы NV PRO.


4. Регистрация радиодатчиков с помощью NV PROG RF
Запустите программу NV PROG RF (находится в папке utility с программой NV PRO). Нажмите на кнопку "Связь". При успешном соединении таблицы зон, выходов и брелоков станут активными;
1. Задайте настройки радиосети - «Текущий (старый)» для работы в старом РК (версия Астра-РИ-М РР и МРР РИ-М должны быть прошиты на v.3.2) или задайте «Новый» для работы в новом РК. Так же выберите время контроля и частотную литеру «1» (433,42 МГц) или «3» (434,42 МГц).
Нажмите кнопку Радиосеть. Если после создания радиосети необходимо изменить настройки радиосети, то необходимо будет удалить все радиоустройства.
2. Для записи радиозоны в модуль Астра-РИ-М РР нажмите правой кнопкой на нужной зоне и выберите в контекстном меню "Регистрировать". Установите элемент питания (батарейку) в радиоустройство. Если регистрация не была произведена успешно то проверьте установленный Режим канала (перемычка Rmod и установленную литеру (перемычка Lit снята для частотной литеры «1» и одета для «3» либо произведите чистку памяти в радиоустройстве (контактная площадка "DEL" на платеустройства, применимо для датчиков Астра-421 / 431 РК, Астра-4511, Астра-2331 итп) и повторите регистрацию.
Если батарейка уже была установлена, то извлеките ее, замкните контакты питания на плате на 2 сек и установите батарейку на место.
3. Брелки добавляются аналогично, на таблице "Брелоки". Для переключения таблиц зон и брелков нажмите кнопку "Брелоки" над таблицей. Брелок добавляется только для существующего пользователя.
4. Для регистрации оповещателя Астра-2331 выберите в NV Prog RF вкладку "Выходы" и аналогично пункту 2 зарегистрируйте радиоканальный оповещатель.
5. Для обновления информации об уровне сигнала нажимается кнопка "Связь".



Поддерживаемые типы беспроводных устройств:
- радиорасширитель в режиме ретранслятора Астра-РИ-М РР / РРП. РТР РИ-М должен так же быть прошит в системную прошивку соответствующей версии приёмного РИ-М РР и переведен в режим РТР по аналогии с инструкцией, (поддерживается Режим 1 или Режим 2)
- оповещатель комбинированный радиоканальный Астра-2331 СЗО (работает только в Режиме 2)

- управляемая розетка Астра-8731 (работает только в Режиме 2)

- извещатель пожарный дымовой Астра-421 исп.РК ИП (с сентября 2019г работает только в Режиме 2)

- извещатель пожарный тепловой Астра-431 исп.РК ИП (работает только в Режиме 2)

- извещатель пожарный ручной Астра-4511 (с сентября 2019г работает только в Режиме 2)
- извещатель охранный магнитоконтактный/передатчик Астра-3321 СМК-РИМ (поддерживается Режим 1 или Режим 2)
- извещатель охранный оптико-электронный Астра-5131 исп.А/Б ИК-РИМ; Астра-5131 исп.Ш ИК-РИМ (поддерживается Режим 1 или Режим 2)

- извещатель охранный оптико-электронный Астра-5121 ИК-РИМ (поддерживается Режим 1 или Режим 2)
- извещатель охранный оптико-электронный Астра-7 исп. РК ИК-РИМ (поддерживается Режим 1 или Режим 2)
- извещатель охранный поверхностный звуковой Астра-6131 АК-РИМ (поддерживается Режим 1 или Режим 2)
- извещатель охранный объемный совмещенный потолочный Астра-8 исп. РК ИКА-РИМ (поддерживается Режим 1 или Режим 2)

- извещатель охранный объемный совмещенный настенныйАстра-621 исп. РК ИКА-РИМ (работает только в Режиме 2)
- кнопка тревожной сигнализации Астра-3221 КТС-РИМ (поддерживается Режим 1 или Режим 2)
- брелок РПДК Астра-РИ-М КТСУ-РИМ (с февраля 2022г работает только в Режиме 2)
- извещатель аварийный утечки воды Астра-361 исп. РК ДУВ-РИМ (поддерживается Режим 1 или Режим 2)
