Подключение РИ-М РР (автономный) релейными выходами на шлейфы любого ПКП

Если ваш прибор отсутствует в списке интеграторов то сопряжение беспроводных датчиков системы Астра РИ-М можно произвести на базе радиорасширителя РР в автономном режиме, путем подключения выходов РР на шлейфы Приемно-Контрольного Прибора (далее ПКП) любого производителя.



Типичная схема подключения:

рис. 1

где:

Rок - оконечное сопротивление в шлейфе (номинал см. в РЭ на ПКП)

Rпож - сопротивление формирующее событие "Пожар" (номинал см. в характеристиках ШС вашего ПКП) обычно подходит сопротивление номинала 1,5 кОм



Настройка выходов согласно схеме:

Подключение выхода ОС (открытый коллектор) к шлейфу ШС1

Подходит для охранных или технологических шлейфов. Выход программируется как нормально-замкнутое реле режим работы "Тревога"


ПРИМЕЧАНИЕ: Данный способ подключения возможен только с ПКП шлейфы у которых с общим - минусом


рис. 2

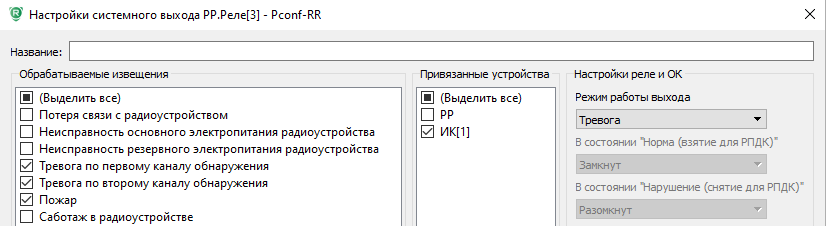

Подключение выхода Relay3 (сухой контакт) к шлейфу ШС2 по нормально-замкнутой схеме

Универсальный способ подключения для охранных или технологических шлейфов. Выход программируется как нормально-замкнутое реле режим работы "Тревога"

рис. 3



Подключение к пожарному шлейфу с формированием событий "Пожар" (Relay2) и "Неисправность" (Relay1)

Выход "Пожар" (Relay2) программируется в режим работы "Пользовательский". В состоянии "Норма" - "Разомкнут". В состоянии "Нарушение" - "Замкнут".

рис. 4

Выход "Неисправность" (Relay1) программируется в режим работы "Тревога"

рис. 5



Выход ТМ+ подключается к входу ТМ вашего ПКП вместо считывателя (или параллельно считывателю) ключей ТМ. Позволяет применять Брелки Астра-РПДК для управления ПКП. При нажатии кнопки взятия или снятия брелка РПДК на выход ТМ будет эмулироваться код ТМ ключа и ПКП будет это воспринимать как прикладывание ключа ТМ к считывателю (для каждой кнопки каждого брелка эмулируется свой индивидуальный код ТМ).

рис. 6

В настройках Астра-РИ-М РР "Режим работы линии ТМ" должно стоять "Выдача кода ТМ"
